Комплексы аппаратно-программные автоматизированной расшифровки радиографических снимков Унирен 3040, ГРСИ 47956-11
Номер госреестра:
47956-11
Наименование СИ:
Комплексы аппаратно-программные автоматизированной расшифровки радиографических снимков
Обозначение типа:
Унирен 3040
Производитель:
ЗАО "Юнитест-Рентген", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.10.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44097
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно-программные автоматизированной расшифровки радио-
графических снимков «Унирен 3040»
Назначение средства измерений
Комплексы аппаратно-программные автоматизированной расшифровки радиографиче-
ских снимков «Унирен 3040» (далее по тексту – комплексы) предназначены для измерения
визуальной диффузной оптической плотности и геометрических размеров включений (дефек-
тов) на радиографических снимках объектов контроля в промышленной дефектоскопии.
Основная область применения: автоматизированный контроль (считывание, обработка,
расшифровка и хранение) радиографических снимков сварных соединений в соответствии с
ГОСТ 7512-82 на промышленных объектах.
Описание средства измерений
Принцип работы комплексов основан на преобразовании аналогового изображения
объекта контроля, полученного на радиографическом снимке методом неразрушающего кон-
троля в соответствии с ГОСТ 7512-82, в цифровое изображение. Это преобразование осущест-
вляется с помощью сканера, в котором изображение объекта контроля на радиографическом
снимке оцифровывается и передаётся в память компьютера. В компьютере, с использованием
специального программного обеспечения (ПО) «ВидеоРен», осуществляется преобразование
полученного изображения, измерение его геометрических и оптических параметров, автома-
тизированный поиск и расшифровка дефектов, а также последующее хранение изображений и
результатов обработки в базе данных.

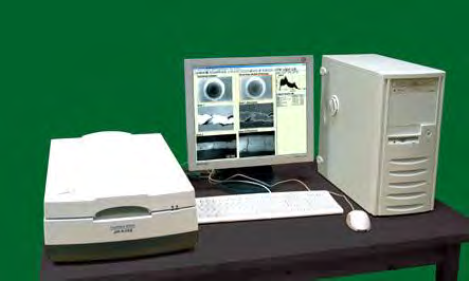

Фотография общего вида комплексов представлена на рисунке 1.
Рисунок 1 – Общий вид комплексов
Программное обеспечение
ПО «ВидеоРен» выполняет следующие функции:
- измерение геометрических размеров по изображению объектов контроля и по профилю оп-
тической плотности;
- калибровка по расстоянию;
- калибровка по оптической плотности;
- проверка радиографических снимков на соответствие ГОСТ7512-82;
- поиск и анализ включений (дефектов);
- построение изолиний оптической плотности и измерение площади охватываемой области;
- текстовые вставки в изображение;
- вывод изображений и протоколов на печать;
- автоматизированный поиск (включений) дефектов;
- классификация и расшифровка (включений) дефектов по ГОСТ 7512-82 и ГОСТ 23055-78;
- возможность адаптации модуля расшифровки (включений) дефектов под любую техниче-
скую документацию.
Лист № 2
всего листов 3
Идентифика-
ционное trial-
нование ПО
Идентификационные признаки ПО «ВидеоРен» соответствуют данным, приведенным в
таблице 1.
Таблица 1
Номер версииЦифровой иденти-Алгоритм вы-
Наименование(идентифика- фикатор ПО (кон- числения цифро-
ПОционный но-трольная сумма ис-вого идентифи-
мер) ПО полняемого кода) катора ПО
ВидеоРенVideoRenPro1.0.0.1C3A007ECCRC32
Защита программного обеспечения комплексов от непреднамеренных и преднамерен-
ных изменений соответствует уровню С согласно МИ 3286-2010.
Значение
0,1 – 2,9
±
0,1
±
0,1
±
1,0
0,1
220
±
10%
1,5
30
8
±
0,03
от 10 до 35
от 600 до 800,25
до 80
660x460x200
Метрологические и технические характеристики
Таблица 2
Наименование характеристик
Диапазон измерений визуальной диффузной оптической плотности радио-
графических снимков объектов контроля, Б
Пределы допускаемой абсолютной погрешности измерения визуальной
диффузной оптической плотности радиографических снимков объектов
контроля, Б
Пределы допускаемой абсолютной погрешности измерения геометриче-
ских размеров включений (дефектов) в диапазоне от 0,2 до 400мм, мм:
- при размере включения (дефекта) до 1,5 мм
- при размере включения (дефекта) свыше 1,5 мм
Чувствительность контроля по радиографическому снимку (величина наи-
меньшего выявляемого дефекта), мм
Напряжение питания комплекса, В
Мощность, потребляемая от сети переменного тока, кВт, не более
Время готовности к работе, с, не более
Время непрерывной работы комплекса, ч, не менее
Изменение показаний комплекса за 2 ч непрерывной работы, Б, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, мм.рт.ст.
- относительная влажность окружающего воздуха при 25 °С, %
Габаритные размеры сканера (ШхГхВ), мм, не более
(Сканер Epson Expression 10000XL со слайд-модулем)
Масса сканера, кг, не более
(Сканер Epson Expression 10000XL со слайд-модулем)
Средняя наработка на отказ, ч, не менее
Полный средний срок службы, лет, не менее
31
1000
5
Знак утверждения типа
Знак утверждения типа наносится на крышку сканера фотометодом, а также на титуль-
ный лист руководства по эксплуатации типографским методом.
Комплектность средства измерений
Таблица 3
№ п.п. Наименование изделия Кол-во
1 Персональный компьютер* 1
2 Компакт-диск с программным обеспечением «ВидеоРен» 1
3 Сканер Epson Expression 10000XL со слайд-модулем 1
4 Руководство по эксплуатации (включая методику поверки) 1
Лист № 3
всего листов 3
* - Поставляется по требованию заказчика.
Поверка
осуществляется согласно методике поверки МП 47956-11, изложенной в приложении 2 руко-
водства по эксплуатации «Комплексы аппаратно-программные автоматизированной расшиф-
ровки радиографических снимков «Унирен 3040». Руководство по эксплуатации», утвержден-
ной ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011 года.
Основные средства поверки:
1. Набор мер визуальной диффузной оптической плотности в проходящем свете: диапа-
зон от 0,1 до 2,9 Б, абсолютная погрешность визуальной диффузной оптической плотности от
±0,01 Б до ±0,02 Б.
2. Пластинчатый эталон чувствительности по ГОСТ 7512-82.
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации
«Комплексы аппаратно-программные автоматизированный расшифровки радиографических
снимков «Унирен 3040». Руководство по эксплуатации».
Нормативные и технические документы устанавливающие требования к комплексам
аппаратно-программным автоматизированной расшифровки радиографических сним-
ков «Унирен 3040»
Технические условия: «Комплексы аппаратно-программные автоматизированный рас-
шифровки радиографических снимков «Унирен 3040». ТУ 4276-021-13826552-2011».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Комплексы аппаратно-программные автоматизированной расшифровки радиографиче-
ских снимков сварных соединений «Унирен 3040» могут применяться при осуществлении
производственного контроля за соблюдением установленных законодательством Российской
Федерации требований промышленной безопасности к эксплуатации опасного производст-
венного объекта.
Изготовитель
Закрытое акционерное общество «Юнитест-Рентген» (ЗАО «Юнитест-Рентген»)
Адрес: 194291, Россия г. Санкт-Петербург, пр. Луначарского, д.72/1
Телефон: (812) 448-18-18
Сайт:
Адрес электронной почты:
Испытательный центр
ГЦИ СИ ФГУП "ВНИИОФИ", аттестат аккредитации (Госреестр №30003-08) от
30.12.2008.
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33, факс: (495) 437-31-47, E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П."____"__________2011 г.
