Счетчики электрической энергии статические СЭО-1.20Д, ГРСИ 47835-11
Номер госреестра:
47835-11
Наименование СИ:
Счетчики электрической энергии статические
Обозначение типа:
СЭО-1.20Д
Производитель:
ФГУП "Нижегородский завод им.М.В.Фрунзе" (НЗиФ), г.Нижний Новгород
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.10.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43984
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии статические СЭО-1.20Д
Назначение средства измерений
Счетчики электрической энергии статические СЭО-1.20Д предназначены для учета
активной энергии в прямом направлении в однофазных сетях переменного тока частотой 50
Гц.
Описание средства измерений
1 Принцип действия
Счетчики СЭО-1.20Д выполнены на основе специализированной микросхемы, которая
выполняет функции вычисления измеренной энергии и формирования импульсов телеметрии.
Счетчики могут применяться автономно или в автоматизированных системах по сбору
и учету информации о потребленной электроэнергии. Контроль за потреблением электриче-
ской энергии может осуществляться автоматически при подключении счетчиков к телеметри-
ческим цепям системы энергоучета.
Счетчики предназначены для установки на рейке типа ТН35 по ГОСТ Р МЭК 60715-
2003 (далее на DIN-рейке).
Счетчики предназначены для эксплуатации внутри закрытых помещений.
2 Варианты исполнения
Счетчики СЭО-1.20Д имеют одну модификацию.
Обозначение счетчиков при заказе и в конструкторской документации другой продук-
ции состоит из наименования счетчика «Счетчик электрической энергии статический», услов-
ного обозначения счетчика, класса точности, номинального напряжения, базового (макси-
мального) тока и номера ТУ счетчиков СЭО-1.20Д – ИЛГШ.411152.173 ТУ.
3 Испытательные выходы
В счетчиках функционирует один изолированный импульсный выход.
4 Устройство индикации
В качестве счетного механизма счетчики имеют электромеханическое устройство от-
счетное (УО). Информация на УО отображается в виде шестиразрядных чисел, пять старших
разрядов дают показания в кВт∙ч, а шестой разряд, отделенный запятой, указывает десятые до-
ли кВт∙ч.
Счетчики имеют световую индикацию мощности потребления. Период мерцания све-
тового индикатора пропорционален уровню энергопотребления.
5 Защита от несанкционированного доступа
Для защиты от несанкционированного доступа в счетчиках предусмотрена установка
пломб ОТК завода-изготовителя и организации осуществляющей поверку счетчика.
После установки на объект счетчики должны пломбироваться пломбами обслужи-
вающей организации.
6 Внешний вид и схема пломбирования
Внешний вид счетчиков СЭО-1.20Д с закрытой клеммной крышкой и схема
опломбирования приведены на рисунках 1, 2.
лист № 2
всего листов 4

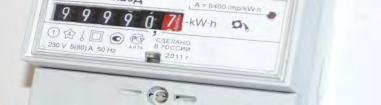

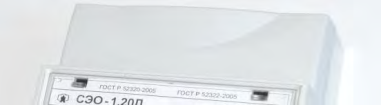

Рисунок 1 – Внешний вид счетчика СЭО-1.20Д
Рисунок 2 – Схема опломбирования счетчиков
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
Наименование параметровЗначение
Класс точности1 по ГОСТ Р 52322-2005
Номинальное напряжение, В230 В
Установленный рабочий диапазон напряжения, Вот 198 до 253
Расширенный рабочий диапазон напряжения, Вот 160 до 265
Предельный рабочий диапазон напряжения, Вот 0 до 265
Базовый/максимальный ток, А5/80
Номинальная частота, Гц50
Стартовый ток, А, не более:0,02
Постоянная счетчика 6400
Пломба обслуживаю-
щей организации
Пломба ОТКПломба с оттиском
поверительного клейма
5 (1)
0,1
лист № 3
всего листов 4
Значение
Наименование параметров
Потребляемая мощность, В∙А (Вт), не более:
- по цепи напряжения
- по цепи тока
Помехоустойчивость:
-
к электростатическим разрядам
-
к наносекунднымимпульсным помехам
-
к микросекундным импульсным помехам большой энергии;
-
к радиочастотномуэлектромагнитномуполю;
-
к кондуктивным помехам
Установленный диапазон рабочих температур, °С
Количество тарифов
Средняя наработка счетчика на отказ, ч, не менее
Средний срок службы счетчика, лет, не менее
Масса, кг, не более
Габаритные размеры, мм, не более
ГОСТ Р 52320-2005
ГОСТ Р 51317.4.2-99
ГОСТ Р 51317.4.4-2007
ГОСТ Р 51317.4.5-99
ГОСТ Р 51317.4.3-2006
ГОСТ Р 51317.4.6-99
от минус 40 до плюс 60
1
220000
30
0,35
110×90×64
Знак утверждения типа
Знак утверждения типа наносится на панель счетчика методом офсетной печати.
В эксплуатационной документации на титульных листах знак утверждения типа нано-
сится типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 3
Примечание
1
1
1
Индивидуальная по-
требительская тара
Кол.,
шт.
Таблица 3
Наименование и условное обо-Обозначение доку-
значение мента
1 Счетчик электрической энер-
гии статический СЭО-1.20Д
Вариант условного обозначе-
ния модификации в соответ-
ствии с таблицей 1
По согласованию с потреби-
телем
Для транспортирования 18
штук счетчиков
1
1
1
2 Паспорт или ИЛГШ.411152.173ПС
Этикетка ИЛГШ.411152.173ЭТ
3 ЯщикИЛГШ.321324.025-08
4 КоробкаИЛГШ.323229.009
5 КоробкаИЛГШ.321324.029
6 Пакет полиэтиленовыйГОСТ 12302
300х200х0,05
Примечание – Комплект ремонтной документации разрабатывается и поставляется по
отдельному заказу организациям, проводящим послегарантийный ремонт.
Поверка
осуществляется по ГОСТ 8.584-2004 «Счетчики статические активной электрической энергии
переменного тока. Методика поверки».
Перечень эталонов, применяемых при поверке:
Установка для поверки счётчиков электрической энергии автоматизированная УАПС-1М:
-
номинальныенапряжения230 В;
-
диапазон токовот 0,01 до 100 А;
-
погрешность измерения активной энергии
±
0,15%.
лист № 4
всего листов 4
Нормативные документы, устанавливающие требования к счетчикам электрической
энергии статическим СЭО-1.20Д
1 ГОСТ Р 52320-2005 Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии.
2 ГОСТ Р 52322-2005 Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности
1 и 2.
3 ГОСТ 8.584-2004 Счетчики статические активной электрической энергии перемен-
ного тока. Методика поверки.
4 ИЛГШ.411152.173 ТУ Счетчики электрической энергии статические СЭО-1.20Д
Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- осуществление торговли и товарообменных операций
Изготовитель
ФГУП «Нижегородский завод имени М. В. Фрунзе» (ФГУП «НЗиФ»).
Адрес: 603950, г. Нижний Новгород, ГСП-299, пр. Гагарина 174,
тел/факс (831) 466-66-00.
Испытательный центр
Государственный центр испытаний средств измерений ФГУ «Нижегородский ЦСМ»
(ГЦИ СИ ФГУ «Нижегородский ЦСМ»).
Аттестат аккредитации в Государственном реестре средств измерений №30011-08
действителен до 01 января 2014 г.
603950 г. Нижний Новгород, ул. Республиканская, д.1
тел (831)428-57-27, факс (831) 428-57-48
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
м.п.« __ »2011г.
