Номер госреестра:
47832-11
Наименование СИ:
Анализаторы потока
Обозначение типа:
MPEG-2 АП MPEG-2
Производитель:
ФГУП "Главный радиочастотный центр", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.10.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43981
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы потока MPEG-2 АП MPEG-2
Назначениесредстваизмерений
Анализаторы потока MPEG-2 АП MPEG-2 (далее - АП MPEG-2) предназначены для из-
мерений и контроля параметров (скорости потока и др.) систем и сетей цифрового вещатель-
ного телевидения (далее – ЦВТ) DVB-T, DVB-С, DVB-S (DVB-S2), содержащих транспорт-
ные потоки (далее ТП) MPEG-2, с использованием кодеков видео MPEG-2 (H.262), MPEG-4
(H.264 / AVC).
Описание средстваизмерений
АП MPEG-2 выполняется на базе персонального компьютера на основе ОС Linux, в ко-
торый установлены один или несколько приемников радиосигналов систем ЦВТ и специали-
зированное программное обеспечение. Работа АП MPEG-2 основана на приеме сигналов ЦВТ,
последующем преобразовании модулированных высокочастотных сигналов в формате DVB в
сигналы промежуточной частоты (ПЧ) и дальнейшей демодуляции. После демодуляции вы-
числяются скорость ТП, величина фазового дрожания программных тактов, определяются ин-
дикаторы (параметры) высшего, второго и третьего приоритетов для непрерывного или пе-
риодического мониторинга TП MPEG-2 в соответствии с рекомендацией ETSI TR 101 290.
АП MPEG-2 обеспечивает измерение параметров и дистанционный мониторинг цифро-
вых потоков, формирует базу данных состояний каналов мониторинга и вывод информации о
результатах измерений и текущем значении времени от таймера компьютера.

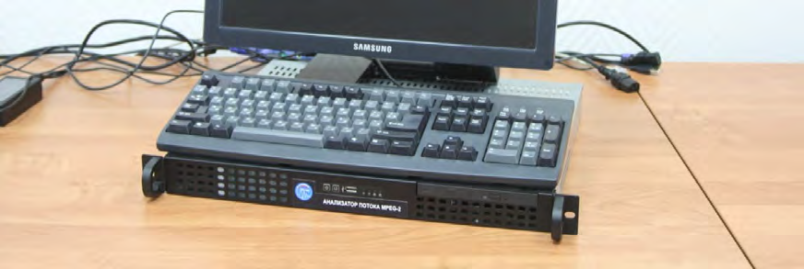

Фотография общего вида АП MPEG-2 приведена на рисунке 1.
Рисунок 1
Место для размещения наименования СИ и знака утверждения типа находится на перед-
ней панели СИ (рисунок 1).
Места для размещения наклеек для пломбировки от несанкционированного доступа
расположены на правом переднем и левом заднем винтах крепления верхней крышки
компьютера прибора.
лист № 2
всего листов 3
Программное обеспечение
ПО АП MPEG-2 состоит из 2 подпрограмм:
·
подпрограммы сервера, которая принимает сигнал, производит преобразования, демо-
дуляцию, измерения параметров сигналов и передает результаты в базу данных для хранения;
·
подпрограммы клиента, которая получает результаты измерений из базы данных и
отображает их, а также позволяет управлять прибором.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
Наименова- Идентифика-Номер версииЦифровой идентификаторАлгоритм вычис-
ние про-ционное на-(идентифика-программного обеспечения ления цифрового
граммногоименованиеционный код)(контрольная сумма испол- идентификатора
обеспече-программногопрограммного няемого кода)программного
нияобеспеченияобеспечения обеспечения
ПО АП
АП MPEG-2V1.0MPEG2TS_IDmd5
MPEG-2
67a634f90675bca169a06763
4f75bca1
Программное обеспечение обеспечивает необходимую точность средства измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изме-
нений соответствует уровню «С» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Диапазон скоростей входного ТП:
·
для сигналов DVB-T ………………………………………..…. (4,976 - 31,670) Мбит/с;
·
для сигналов DVB-S (S2) ……………………………………… (4,608 – 87,088) Мбит/с;
·
для сигналов DVB-C ………………………………………….. (6,41 - 64,11) Мбит/с.
Пределы допускаемой относительной погрешности измерения скорости ТП … ± 1,0 %;
Условия эксплуатации …………………………………………… 2-я группе ГОСТ 22261;
Время установления рабочего режима………………………………………………..10 мин;
Время непрерывной работы …………………………………………………… 24 ч в сутки;
Средняя наработка на отказ - не менее 15 000 ч. Средний срок службы - не менее 10 лет;
Питание - от сети переменного тока напряжением (220 ± 4,4) В с частотой (50 ± 0,5) Гц, по-
требляемая мощность не более 250 В·А;
Масса ……………………………………. определяется исполнением ПК и модификацией.
Габаритные размеры (Д×Ш×В) …….. . .. определяется исполнением ПК и модификацией.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на
переднюю панель корпуса системного блока компьютера АП MPEG-2 методом офсетной пе-
чати или иным способом, указанным в конструкторской документации.
Комплектность средства измерений
Комплектность АП MPEG-2 указана в таблице 2.
Таблица 2. Комплектность АП MPEG-2
НаименованиеОбозначение, тип
1 IBM РС – совместимый компью- -
тер
2.1. Приемник DVB-T;AverTV Hibrid+FM PCI,
производитель Avermedia.
2.2. Приемник DVB-C;SkyStar 3 TT-budget S1401,
производитель Technotrend.
2.3. Приемник DVB-STechnoTrend C-1501,
производитель Technotrend.
Кол-во Примечание
1Исполнение ПК и его ком-
плектация указываются в
договоре поставки
Указываются в договоре
поставки в соответствии с
модификацией
лист № 3
всего листов 3
Кол-во Примечание
1Диск DVD
1-
1-
НаименованиеОбозначение, тип
3 ПО АП MPEG-2 с дистрибути- ГКТМ.463925.005 ПО
вом операционной системы
4 Анализатор потока АП MPEG-2. ГКТМ.463925.005 РЭ
Руководство по эксплуатации
5 Анализатор потока АП MPEG-2. ГКТМ.463925.005 МП
Методика поверки
6 Комплект разъемов для подклю- ГКТМ.463925.005 СП
чения к приемнику радиосигналов
1 ком- В соответствии с модифи-
плекткацией АП
Поверка
осуществляется в соответствии с документом «Анализатор потока MPEG-2 АП MPEG-2. Ме-
тодика поверки» ГКТМ.463925.005 МП, утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ»
29.03.11.
Таблица 3. Основные средства поверки
НаименованиеТип прибораТребуемый диапазон и норма основной погрешности
1
Генератор N5182A MXG RF
Частотный диапазон (0,1 – 3000) МГц;
сигналовVector Signal Generator
Погрешность по частоте 0,1 Гц;
Agilent
Цифровая модуляция DVB-T, DVB-C, DVB-S, DVB-S2
Сведенияометодиках (методах) измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативныедокументы, устанавливающиетребованияканализаторампотокаMPEG-2
ГОСТ Р 52722-2007. Каналы передачи цифровых телевизионных сигналов аппаратно-
студийного комплекса и передвижной телевизионной станции цифрового вещательного телеви-
дения. Основные параметры и методы измерений.
ГОСТ Р 52592-2006. Тракт передачи сигналов цифрового вещательного телевидения.
Звенья тракта и измерительные сигналы. Общие требования.
ГОСТ Р 52593-2006. Система кабельного цифрового телевизионного вещания. Методы
канального кодирования, мультиплексирования и модуляции.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений:
·
осуществление измерений и контроля параметров систем и сетей цифрового вещатель-
ного телевидения DVB-T, DVB-С, DVB-S, DVB-S2;
·
осуществление мероприятий государственного контроля (надзора).
Изготовитель
ФГУП «Главный радиочастотный центр».
117997, г. Москва, Дербеневская набережная, д. 7, строение 15. Тел./факс 748-18-63.
Испытательныйцентр
ФГУП «ВНИИФТРИ»
141570, Московская обл., Солнечногорский р-н, гор.пос. Менделеево, ФГУП «ВНИИФ-
ТРИ», ГЛК.
Аттестат аккредитации от 04.12.2008 г., регистрационный номер №30002-08
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М.п.
«_____» ______________ 2011 г.
