Спектрометры оптические эмиссионные FOUNDRY-MASTER мод. XPR, UVR, LAB, VIS, ГРСИ 47827-11
Номер госреестра:
47827-11
Наименование СИ:
Спектрометры оптические эмиссионные
Обозначение типа:
FOUNDRY-MASTER мод. XPR, UVR, LAB, VIS
Производитель:
Фирма "Hitachi High-Tech Analytical Science GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.07.2021
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43975
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры оптические эмиссионные FOUNDRY – MASTER
модели XPR, UVR,
LAB, VIS.
Назначение средства измерений
Спектрометры оптические эмиссионные FOUNDRY – MASTER модели XPR, UVR, LAB, VIS
предназначены для измерения концентрации химических элементов в металлах и сплавах.
Описание средства измерений
Принцип действия спектрометров оптических эмиссионных FOUNDRY – MASTER мо-
дели XPR, UVR, LAB, VIS основан на методе эмиссионного автоматического спектрального
анализа с возбужением пробы с помощью искры.
Спектрометры состоят из источника возбуждения спектра, оптической системы и автомати-
зированной системы управления и регистрации на базе IBM – совместимого компьютера.
Искровой источник возбуждения спектра предназначен для возбуждения эмиссионного све-
тового потока от искры между образцом и электродом. Спектральный состав света определя-
ется химическим составом исследуемой пробы.
Электрод обдувается потоком аргона, что повышает точность и воспроизводимость ре-
зультатов измерений. Запатентованная система обтекания электрода потоком аргона JetStream,
позволяет измерять химический состав образцов различной формы (стержни, трубы, мелкие из-
делия и т.д.) без специальных адаптеров.
Открытый столик, закрывающийся саморегулирующейся крышкой, делает возможным рабо-
ту с большими образцами (десятки см) или образцами неправильной формы.
Оптическая система, собранная по схеме Паше – Рунге, предназначена для анализа и
регистрации эмиссионного светового потока, и включает голографическую решетку 3000
штрихов/мм и массив из линейных CCD детекторов (16х3000 пикселей) с разрешением 6 пм.
Спектрометры разных моделей отличаются внешним исполнением и рабочим диапазоном по
длинам волн.
Конструктивно спектрометры XPR, UVR выполнены в виде настольного прибора, LAB,
VIS в виде напольного прибора.
Управление процессом измерения и обработки выходной информации осуществляется
от компьютера типа Pentium с помощью специального программного комплекса. По про-
грамме осуществляется настройка прибора, построение градуировочных зависимостей на ос-
нове анализа стандартных образцов, оптимизация его параметров, управление режимами ра-
боты спектрометра, обработка, сохранение и печать результатов измерения.
лист № 2
всего листов 6
Фото общего вида СИ

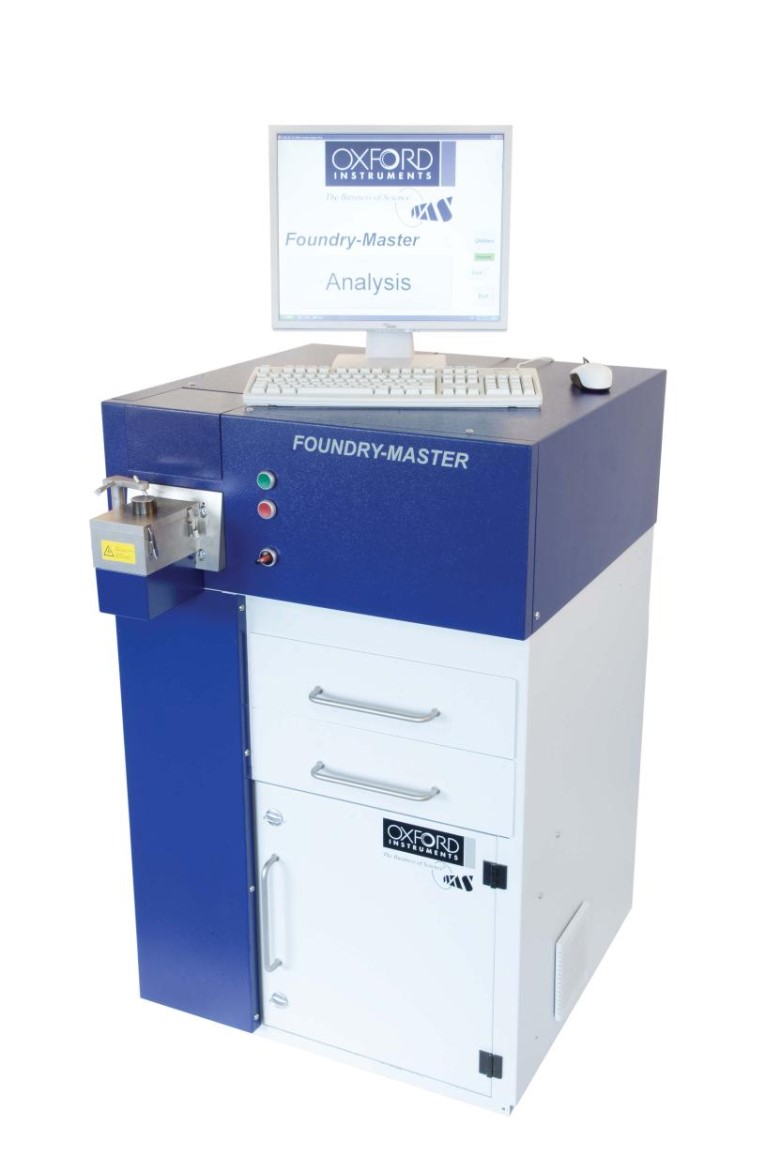

FOUNDRY – MASTER LAB
лист № 3
всего листов 6
FOUNDRY – MASTER VIS
FOUNDRY – MASTER UVR
лист № 4
всего листов 6
FOUNDRY – MASTER XPR
Наименование
программного
обеспечения
Цифровой идентификатор
программного обеспечения
(контрольная сумма ис-
полняемого кода)
Программное обеспечение
Программное обеспечение идентифицируется при включении спектрометра путем
вывода на экран номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
WASLAB1
Идентификаци-
онное наимено-
вание про-
граммного обес-
печения
-
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
3.30B
-
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
-
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изме-
нений по МИ 3286-2010 «С» - метрологически значимая часть ПО СИ и измеренные данные
достаточно защищены с помощью специальных средств защиты. Конструктивно спектромет-
ры имеют защиту встроенного программного обеспечения от преднамеренных или непредна-
меренных изменений, реализованную изготовителем на этапе производства путем установки
системы защиты микроконтроллера от чтения и записи.
Пломбировка приборов конструкцией спектрометров не предусмотрена.
Метрологические и технические характеристики
Метод измерения
Способ регистрации
эмиссионный спектральный анализ
параллельный
Рабочий диапазон, нм
Габаритные размеры:
В х Ш х Д, мм, не более
XPR
130 … 780
400х650х750
UVR
160 … 800
368х635х889
LAB
130 … 780
1145х720х640
VIS
185 … 590
680х410х640
лист № 5
всего листов 6
Потребляемая мощность1250 В·А1250 В·А1250 В·А1250 В·А
Напряжение питания
Д
иапазон температур окружающей среды,
о
С
Диапазон относительной влажности, %
Диапазон атмосферного давления, кПа
Чистота аргона, % не ниже
Давление на выходном манометре редуктора аргона
220 В +/- 10В, 50/60 Гц
5 … 40
20 – 80
84 – 106,7
99,998
3 бар
Определяемый элемент в ста-
лях ГОСТ 18895-97
Марганец
Медь
Молибден
Углерод
Кремний
Никель
Хром
Диапазон измерения,
% массовой доли
0,050 ... 2,0
0,010 ... 1,00
0,010 ... 5,0
0,020 ... 2,0
0,050 ... 2,5
0,010 ... 10,0
0,010 ... 30,0
Пределы допускаемой абсолютной по-
грешности измерения, % массовой доли
±
(0,008 ... 0,08 )
±
(0,004 ... 0,06 )
±
(0,004 ... 0,12 )
±
(0,008 ... 0,06 )
±
(0,012 ... 0,08 )
±
(0,004 ... 0,16 )
±
(0,003 ... 0,25 )
Определяемый элемент медная Диапазон измерения,
основа ГОСТ 9716.2-79% масс. доли
Пределы допускаемой абсолютной по-
грешности измерения, % масс. доли
Железо
Марганец
Олово
Свинец
0,010 … 1,50
0,01 … 4,0
0,5… 2,0
0,010 … 0, 50
0,0017+0,23C
0,0015+0,23C
0,0033+0,23C
0,0016+0,20C
В зависимости от того для какой матрицы предназначен спектрометр погрешность определя-
ется по МВИ.
Знак утверждения типа
Знак утверждения типа наносится на каждый экземпляр спектрометра в виде наклейки, а также на
титульный лист Руководства по эксплуатации спектрометра типографским способом.
Комплектность средства измерений
1. Измерительный прибор.1 экз.
2. Чемодан Mega 1600 Cantilever с рекалибровочными
образцами и запасными частями 1 экз.
3. LCD монитор1 экз.
4. Редуктор аргона1 экз.
5. Вакуумный насос (кроме модели VIS)1 экз.
6. Принтер1 экз.
7. Комплект эксплуатационных документов. 1 экз.
8. Руководство по эксплуатации с методикой поверки. 1 экз.
Поверка
осуществляется по методике поверки МП 47827-11 (раздел руководства по эксплуатации "Ме-
тодика поверки"), утвержденной ГЦИ СИ "Ростест - Москва " 30.06. 2011 г.
Средства поверки: Стандартные образцы состава стали ( ГСО 4165 – 91П; 2489 – 91 П ... 2497
– 91 П, ГСО 1258-77…1263-77) или другие ГСО в зависимости от того для какой матрицы
(железо, алюминий, медь, титан и др.) предназначен спектрометр.
Сведения о методиках (методах) измерений
ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа»,
лист № 6
всего листов 6
ГОСТ 9716.2-79 «Сплавы медно-цинковые. Метод спектрального анализа по металлическим
стандартным образцам с фотоэлектрической регистрацией спектра».
Нормативные и технические документы, устанавливающие требования к спектромет-
рам оптическим эмиссионным FOUNDRY – MASTER модели XPR, UVR, LAB, VIS
1.
МИ 2639-01 ГСИ. Государственная поверочная схема для средств измерений массо-
вой доли компонентов в веществах и материалах
2. ГОСТ 18895–97 «Сталь. Метод фотоэлектрического спектрального анализа».
3. ГОСТ 9716.2-79 «Сплавы медно-цинковые. Метод спектрального анализа по металличе-
ским стандартным образцам с фотоэлектрической регистрацией спектра».
4.Техническая документация фирмы «
Oxford Instruments Analytical GmbH».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуаци-
ях;
- при осуществлении производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуатации
опасного производственного объекта;
- при осуществлении деятельности в области обороны и безопасности государства;
- при осуществлении геодезической и картографической деятельности;
- при выполнении работ по оценке соответствия промышленной продукции и продукции дру-
гих видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма " Oxford Instruments Analytical GmbH ", Германия
Wellesweg 31, 47589 Uedem, e-mail:
,
, тел.
:
+49 2825 9383-0,
Факс: +49 2825 9383-100.
Заявитель
ООО «СИНЕРКОН», 117105, Москва, Варшавское шоссе, д. 32, стр.1,
тел.: +7(499)611-15-09, 611-15-37, 611-52-89, факс: +7(495)741-59-04.
Испытательный центр
ГЦИ СИ Федеральное государственное учреждение «Российский центр испытаний и серти-
фикации – Москва» (ФГУ «Ростест-Москва»),
117418, Москва, Нахимовский пр., 31, тел.: 129-19-11 факс: 124-99-96
email:
,
аттестат аккредитации № 30010-10 от «15» марта 2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п. «____» _________ 2011г.
