Номер госреестра:
47822-11
Наименование СИ:
Микровесы
Обозначение типа:
CI MK2-M5
Производитель:
Фирма "C.I. Eleсtroniсs Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.10.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43968
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микровесы CI MK2-M5
Назначение средства измерений
Микровесы CI MK2-M5 (далее - весы) предназначены для измерений массы.
Описание средства измерений
Принцип действия весов основан на использовании электромагнитной силовой компен-
сации, при которой вес измеряемого груза уравновешивается силой взаимодействия электри-
ческого тока, протекающего по обмотке компенсационной катушки, с магнитным полем, соз-
даваемым между полюсами постоянного магнита. Устойчивое равновесие механической сис-
темы, состоящей из равноплечего коромысла на котором закреплена компенсационная катуш-
ка и подвесы с чашами, обеспечивается электронным регулятором. Если в нагрузке происхо-
дят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не
восстановится прежнее среднее положение механической системы. Компенсационный ток,
пропорциональный весу и массе измеряемого груза, поступает в блок управления для после-
дующей обработки и индикации результатов измерения.
Результат взвешивания выводится на 20–символьный цифровой индикатор блока
управления весов.
Конструкция равноплечих двухчашечных весов состоит из взвешивающего блока и
блока управления весов. Основные узлы взвешивающего блока, помещенные в герметичный
алюминиевый кожух: компенсационная катушка, равноплечее коромысло, электронный регу-
лятор. Основные узлы блока управления весов: цифровой индикатор и панель с клавишами
управления. Взвешивающий блок и блок управления соединен кабелем. Для исключения
влияния воздушных потоков и пыли на опорные нити, подвес чаш и сами чаши, весы снабже-
ны стеклянными колбами, которые крепятся к взвешивающему блоку специальными зажима-
ми. Весы имеют устройство первоначальной установки нуля, устройство юстировки.
В весах реализуют два режима работы: режим прямых измерений массы и режим срав-
нения значений массы.
В конструкции весов предусмотрена возможность подключение внешних устройств:
цифровой термометр, персональный компьютер, диаграммный самописец. Весы оснащены
устройством подогрева корпуса.
Весы подключаются к электросети с помощью кабеля сетевого питания.
Рисунок 1 – Общий вид измерительной ячейки весов
.
лист № 2
всего листов 4

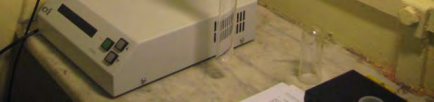

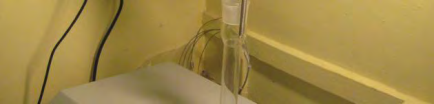

Рисунок 2 – Общий вид весов
Программное обеспечение
Весы имеют встроенное программное обеспечение (ПО) реализованное в блоке управ-
ления весов и цифровом индикаторе. Номер версии ПО отображается на цифровом индика-
торе, при включении весов. Защита ПО от непреднамеренных и преднамеренных воздействий
соответствует уровню «А» по МИ 3286-2010.
Таблица 1 Идентификационные данные ПО
Наименование Идентификаци- Номер версии Цифровой идентифи- Алгоритм вычис-
программного онное наимено- (идентификаци- катор программного ления цифрового
обеспечения вание про- онный номер) обеспечения (кон- идентификатора
граммногопрограммноготрольная сумма ис-программного
обеспечения обеспечения полняемого кода) обеспечения
Микровесы CI CI DISBAL
MK2-M5 v2.dd
v2.dd--
Микропроцессор блока управления весов обеспечивает обработку электрического сиг-
нала с взвешивающего блока и выполнение согласованной работы всех устройств, входящих
в конструкцию весов.
Метрологические и технические характеристики
Метрологические и технические характеристики весов приведены в таблице 2
Таблица 2
Наименование характеристикиЗначение
1 Диапазон измеренийот 0,1 мкг до 500 мг
2 Максимальное значение сравниваемых масс, г 5
3 Дискретность «d», мкг 0,1
4 Предел допускаемого среднего квадратического отклонения показа-
ний весов, мкг60
лист № 3
всего листов 4
от + 10 до + 60
от 35 до 80
Значение
± 25
0,02% /
°
С
130, 170, 130
285, 260, 100
2
3,5
230
±
23
50
±
1
25
8
Наименование характеристики
5 Пределы абсолютной погрешности от нелинейности, мкг
6 Изменения чувствительности от температуры
7 Габаритные размеры, мм: длина, ширина, высота
- взвешивающего блока,
-блока управления весами
8 Масса весов, кг, не более:
- взвешивающего блока,
-блока управления весами
9 Электропитание :
– напряжение, В
– частота, Гц
10 Потребляемаямощность, В
×
А
11 Средний срок службы весов, лет
12 Условия эксплуатации:
– диапазон рабочих температур,
°
С
– относительная влажность воздуха, %
Знак утверждения типа
Знак утверждения типа наносится на специальную табличку, которая крепится на зад-
ней стенке корпуса весов методом наклейки, и на титульный лист Руководства по эксплуата-
ции печатным способом.
Комплектность средства измерений
1. Взвешивающий блок-1 шт.
2. Блок управления с цифровым индикатором и панелью управления- 1 шт.
3.Соединительный кабель- 2 шт.
4.Кабель сетевого питания- 1 шт.
5.Набор принадлежностей- 1 шт.
6.Руководство по эксплуатации (РЭ) микровесов CI MK2-M5- 1 экз.
7. Методика поверки МП 2301-0105-2011- 1 экз.
Поверка
осуществляется по методике поверки МП 2301-0105-2011 «Микровесы CI MK2-M5 фирмы
«C.I. Eleсtroniсs Ltd», Великобритания. Методика поверки», утвержденной ГЦИ СИ ФГУП
«ВНИИМ им. Д.И. Менделеева» 25 января 2011 г.
Основные средства поверки: Набор эталонных гирь (1 мг -5 г) 1-го разряда по ГОСТ
8.021-2005.
Сведения о методиках (методах) измерений
приведены в документе «Микровесы CI MK2-M5 фирмы«C.I. Eleсtroniсs Ltd», Великобрита-
ния. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к микровесам
CI MK2-M5
1 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная повероч-
ная схема для средств измерений массы.
2Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
применяются вне сферы государственного регулирования обеспечения единства измерений
лист № 4
всего листов 4
Изготовитель
Фирма «C.I. Eleсtroniсs Ltd», Великобритания
Адрес: Brunel Road, Churchfields Salisbury SP2 7PX UK
Заявитель
Закрытое Акционерное Общество (ЗАО) «Базис»
Юридический адрес: 194044, г. Санкт-Петербург, ул. Менделеевская, д. 6 А.
(812)34-777-01
e-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Регистрационный номер 30001-10
Адрес: Санкт-Петербург, 190005, Московский пр., 19, тел: +7 812 251-7601, + 7 812 327-
5835, факс: +7 812 713-0114, е-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«__»_________2011г.
