Устройства контрольно-измерительные для испытаний первичным током ODEN AT, CSU600AT, ГРСИ 47769-11
Номер госреестра:
47769-11
Наименование СИ:
Устройства контрольно-измерительные для испытаний первичным током
Обозначение типа:
ODEN AT, CSU600AT
Производитель:
Фирма "Megger Sweden AB", Швеция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43864
об утверждении типа средств измерений
лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройстваконтрольно-измерительныедляиспытанийпервичнымтоком
ODEN AT, CSU600AT
Назначение средства измерений
Устройства контрольно-измерительные для испытаний первичным током ODEN AT,
CSU600AT (далее – устройства) предназначены для формирования испытательных сигналов пе-
ременного тока промышленной частоты большой силы, измерения напряжения и силы перемен-
ного тока, интервалов времени при проверке автоматических выключателей с электромагнит-
ными, тепловыми и электронными расцепителями, защитных реле, кабелей, а также трансфор-
маторов тока.
Описание средства измерений
Принцип действия устройств в части воспроизведения высоких выходных токов осно-
ван на формировании больших выходных токов из напряжения переменного тока питающей се-
ти с помощью регулируемого автотрансформатора, соединенного с оконечным разделительным
силовым трансформатором тока, питающим нагрузку. Принцип действия устройств в части из-
мерений напряжения и силы переменного тока основан на преобразовании входного аналогового
сигнала в цифровую форму с помощью АЦП. Измерения временных интервалов между подачей
сигналов запуска и останова осуществляется методом счета импульсов от встроенного генерато-
ра, с последующим представлением результата в цифровой форме.
Основные узлы устройств: регулируемый автотрансформатор, трансформаторы тока,
измерительный трансформатор тока, микропроцессор, ЖК-дисплей (аналоговый амперметр), ор-
ганы управления (кнопки, тумблеры), источник питания.
Устройства ODEN АТ состоят из одного модуля управления-измерения и модулей тока,
которых может быть от одного до трех. Устройства CSU600AT состоят из одного модуля управ-
ления-измерения, выполнены в переносном малогабаритном варианте и отличаются от уст-
ройств ODEN АТ меньшими выходными токами и мощностью. Устройства обеих типов имеют
встроенный таймер и индикаторы выходных токов.
Устройства оснащены защитой от перегрева и короткого замыкания, делающей невоз-
можной использование оборудование, пока не будут устранены причины, вызвавшие короткое
замыкание, либо температура не снизится до безопасной величины.
Управление устройствами осуществляется оператором вручную кнопками и ручками
модуля управления-измерения. Модули тока устройств ODEN АТ не имеют органов управления
и индикации и имеют только гнезда для подключения измерительных проводов и кабелей моду-
ля управления.
Модуль управления-измерения ODEN АТ имеет два измерительных канала.
Первый канал позволяет измерять и выводить на дисплей истинное среднеквадратиче-
ское значение силы переменного тока и напряжения, угол сдвига фаз и время измерения. Второй
канал позволяет измерять истинные среднеквадратические значения силы переменного тока и
напряжения. Напряжение и сила тока могут быть представлены в абсолютных значениях и про-
центах номинального значения.
Каждый модуль тока содержит несколько тороидальных трансформаторов тока, нагру-
женных на общую шину и измерительный трансформатор тока, выход которого подключается к
соответствующему входу модуля управления. Сила тока устанавливается изменением числа
включенных трансформаторов тока и изменением напряжения на входе одного из них, исполь-
зуемого для плавного регулирования. По длительности токи могут быть непрерывными, задан-
ной длительности, периодическими с заданными интервалами включения и отключения, отклю-
чаемыми по внешнему сигналу, например, размыканию контактов проверяемого реле.
лист № 2
всего листов 7
Модули тока выпускается в версиях S, X, Н, отличающихся выходными токами, и могут
подключаться между собой последовательно или параллельно, в зависимости от сопротивления
объекта измерений.
Устройства ODEN АТ поставляются в различных конфигурациях, отличающихся набо-
ром модулей тока (таблица 3).
Все органы управления, индикации, гнезда слаботочных цепей расположены на верхней
панели модулей управления-измерения. Разъем выхода и клемма заземления расположены на
левой стенке этого модуля, а разъемы подключения модулей тока – на правой. Для вывода дан-
ных на внешний принтер или персональный компьютер в устройствах ODEN АТ используются
интерфейс RS-232.
Конструктивно устройства выполнены в металлических корпусах. Все модули перенос-
ные, что позволяет быстро собрать нужную конфигурацию. Устройства ODEN АТ в сборе раз-
мещается на специальной тележке для транспортировки.
Питание устройств – от сети переменного тока.

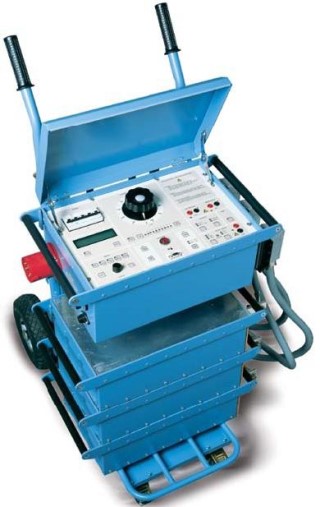

ODEN АТ

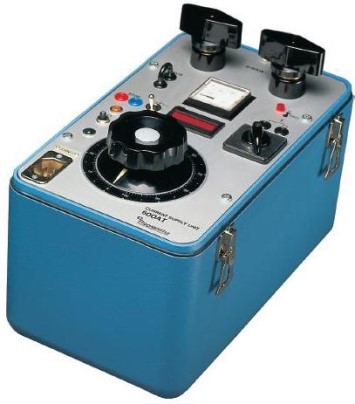

CSU600AT
Программное обеспечение
Устройства ODEN АТ имеют встроенное и внешнее программное обеспечение (ПО).
Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) – внутренняя программа микропроцессора для
обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно
реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в
программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-
изготовителем и не может быть изменена пользователем.
Внешнее ПО применяется для связи с внешним компьютером через интерфейс RS-232.
Оно представляет собой программу Hyper Terminal из состава операционной системы MS
Windows, позволяющую устанавливать соединение с прибором и сохранять результаты
измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
лист № 3
всего листов 7
Таблица 1 – Характеристики программного обеспечения (ПО)
Тип при- Наимено-Идентификаци-Номер версииЦифровой иденти-Алгоритм вы-
боравание ПОонное наимено- (идентификаци- фикатор ПО (кон- числения циф-
вание ПОонный номер)трольная сумма ис-рового иденти-
ПО полняемого кода) фикатора ПО
ODEN АТ ВнутреннееМикропрограммаR04.G-md5
Внешнее Hyper Terminal
– –
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «C» в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Таблица 2 – Метрологические и технические характеристики устройств ODEN AT,
CSU600AT
ХарактеристикаЗначение
ODEN ATCSU600AT
Диапазон формируемых значений силы пере-от 0 до 21900от 0 до 600
менного тока, А
Диапазон измерений силы переменного тока,от 0 до 960;от 0 до 600
А (канал 1) от 0 до 3000;
от 0 до 4800;
от 0 до 9600;
от 0 до 15000;
от 0 до 30000
Диапазон измерений силы переменного тока,от 0 до 2;–
А (канал 2) от 0 до 20
Пределы допускаемой погрешности измере-± (0,01Х
к.
+ 1 е.м.р.)± 0,005Х
изм.
ния силы переменного тока
(для формируемых токов)
Диапазон измерений напряжения переменногоот 0 до 200–
тока, В
Пределы допускаемой погрешности измере-± (0,01Х
к.
+ 1 е.м.р.)–
ния напряжения переменного тока
Диапазон измерений времениот 0 до 999,9 сот 0 до 999,999 с
от 0,001 с до 99 час 59
мин
Пределы допускаемой погрешности измере-± (0,0001Х
изм.
+ 1± (0,0002Х
изм.
+ 2 е.м.р)
ния времени е.м.р)
Напряжение сети питания, В240/400230
Частота сети питания, Гц 50/60 50/60
Габаритные размеры, мм, (дли-
на×ширина×высота)
- модуль управления-измерения;570×310×230356×203×241
- модуль тока типов S, X, H570×310×155 –
Масса, кг
- модуль управления-измерения;2521,9
- модуль тока типа S;42 –
- модуль тока типа X;45–
- модуль тока типа H49–
Рабочие условия применения:
- температура окружающего воздуха,
°
С
от 0 до + 50от 0 до + 50
- отн
о
сительная
в
л
а
жность
воз
ду
х
а
, %
до 95 без конденсациидо 95 без конденсации
лист № 4
всего листов 7
гдеХ
изм.
– измеренное значение величины.
Х
к.
– конечное значение диапазона.
Таблица 3 – Конфигурация устройств ODEN АТ
№Конфигурация уст-КоличествоТип
п/пройствамодулей токамодуля тока
1 ODEN АТ/1S 1 S
2ODEN АТ/2S2S
3ODEN АТ/3S3S
4ODEN АТ/1X1X
5ODEN АТ/2X2X
6ODEN АТ/3X3X
7ODEN АТ/1H1H
8ODEN АТ/2H2H
9ODEN АТ/3H3H
Таблица 4 – Диапазоны формируемых испытательных токов устройств ODEN АТ при
питании от источника напряжением 240 В
КонфигурацияНапряжениеМаксимальный ток, А, в течение времениТип включения
устройства холостого хо-продолжительно3 мин.1 с модулей тока
да, В
ODEN АТ/1S6100020007000
ODEN АТ/2S 6168036008000Параллельное
12100020004000 Последовательное
ODEN АТ/3S 6250052008000Параллельное
18 84017002600 Последовательное
ODEN АТ/1X 6100020007000
30 160 3001200
18 80 150 600
ODEN АТ/2X 6168036008000Параллельное
12100020004000 Последовательное
30 320 6001600Параллельное
60 160 300 800 Последовательное
12080150400Последовательное
ODEN АТ/3X6 2500 5200 8000 Параллельное
1884017002600Последовательное
30480 9001600 Параллельное
90160 300 520Последовательное
18080150260Последовательное
ODEN АТ/1H3,6 1250 2600 11000
ODEN АТ/2H3,62500550013000Параллельное
7,212502800 6500 Последовательное
ODEN АТ/3H 3,63800800013000Параллельное
10,712502800 4300 Последовательное
Таблица 5 – Диапазоны формируемых испытательных токов устройств ODEN АТ при
питании от источника напряжением 400 В
КонфигурацияНапряжениеМаксимальный ток, А, в течение времениТип включения
устройства холостогопродолжительно3 мин.1 с модулей тока
хода, В
ODEN АТ/1S6100020007000
лист № 5
всего листов 7
Конфигурация
устройства
Максимальный ток, А, в течение времени
продолжительно3 мин.1 с
Тип включения
модулей тока
ODEN АТ/2S
ODEN АТ/3S
Параллельное
Последовательное
Параллельное
Последовательное
ODEN АТ/1X
ODEN АТ/2X
ODEN АТ/3X
Параллельное
Последовательное
Параллельное
Последовательное
Последовательное
Параллельное
Последовательное
Параллельное
Последовательное
Последовательное
ODEN АТ/1H
ODEN АТ/2H
ODEN АТ/3H
Напряжение
холостого
хода, В
6
12
6
18
6
30
18
6
12
30
60
120
6
18
30
90
180
3,6
3,6
7,2
3,6
10,7
1900 4000 13000
900 2000 6000
1900 4000 13000
600 1400 4400
1000 2000 7000
160 300 1200
80 150 600
1900 4000 13000
900 2000 6000
320 600 2500
160 300 1200
80 150 600
1900 4000 13000
600 1400 4400
380 850 2600
120 290 880
60 145 440
1250 2600 11000
2500 5300 21000
1250 2500 10900
3800 7700 21900
125026007200
Параллельное
Последовательное
Параллельное
Последовательное
Таблица 6 – Диапазоны формируемых испытательных токов устройств CSU600AT
Максимальный ток, АВремяНапряжение холостого хода, В
75продолжительно9,3
100 1 ч9,0
200 5 мин8,5
300 2 мин8,0
400 1 мин7,5
500 30 с7,0
600 20 с6,5
Знак утверждения типа
наносится методом трафаретной печати на лицевую панель приборов и типографским способом
на титульные листы руководств по эксплуатации.
Комплектность средства измерений
Таблица 7 – Комплектность (основной комплект поставки)
№ п/пНаименованиеКоличествоПримечание
Устройство ODEN АТ
1Устройство ODEN АТ1
2Комплект кабелей для измерений1
3Кабель питания1
4Руководство по эксплуатации1
5Методика поверки1
лист № 6
всего листов 7
№ п/пНаименованиеКоличествоПримечание
Устройство CSU600AT
1Устройство CSU600AT1
2Кабель для измерения2Черные и красные
3Кабель питания1
4Чемодан для транспортировки1
5Руководство по эксплуатации1
6Методика поверки1
Таблица 8 – Комплектность (опциональная поставка)
№ п/пНаименованиеКоличествоПримечание
Устройство ODEN АТ
1Пробник для больших токов НСР20001
2Переключатель для поверки трансформаторов
тока
3Перемычка1
4Адаптер 240/400 В1
5Комплект из 2-х кабелей для измерений1
6Комплект из 3-х кабелей для измерений1
7Комплект из 4-х кабелей для измерений1
8Комплект из 6-х кабелей для измерений1
Устройство CSU600AT
1Комплект кабелей для измерения длиной 5 м1
2Комплект кабелей для измерения длиной 10 м1
3Комплект кабелей для измерения длиной 15 м1
4Внешний таймер ТМ2001
Поверка
осуществляется по документу МП 47769-11 «Устройства контрольно-измерительные для испы-
таний первичным током ODEN AT, CSU600AT. Методика поверки», утвержденному ГЦИ СИ
ФГУП «ВНИИМС» в июле 2011 г.
Средства поверки: калибратор многофункциональный Transmille 3010 (± (0,016 Хизм. + 300
мкА)); трансформатор тока измерительный лабораторный ТТИ-200 (кл. т. 0,01); трансформатор
тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,01); измеритель многофункциональный
характеристик переменного тока РЕСУРС-UF2пт (± 0,05 %); частотомер электронно-счетный
Ч3-54 (± 5∙10
-7
).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к устройствам
контрольно-измерительным для испытаний первичным trial ODEN AT, CSU600AT
1. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие техниче-
ские условия.
2. ГОСТ 14014-91Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний».
3. МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического
напряжения до 1000 В в диапазоне частот 1
×
10
-2
...3
×
10
9
Гц.
лист № 7
всего листов 7
4. ГОСТ 8.129-99Государственная поверочная схема для средств измерений времени и час-
тоты.
5. Техническая документация фирмы «Megger Sweden AB», Швеция.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- «выполнении работ по обеспечению безопасных условий и охраны труда».
Изготовитель
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт:
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25Факс: (495) 616-66-14
Web-сайт:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное уни-
тарное предприятие «Всероссийский научно-исследовательский институт метрологиче-
ской службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
Агентства по техническому
регулированию и метрологииЕ.Р. Петросян
м.п.«»2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22893-02 | Комплексы информационные, измерительные и управляющие для автоматизированных систем коммерческого учета электроэнергии | ДЕКОНТ-АСКУЭ | ООО "Лаборатория ДЭП", г.Москва | 2 года | Перейти |
| 46377-11 | Блоки измерительные релейных защит | Ф191 | ООО НПП "ПРОЭЛ", г.С.-Петербург | 3 года | Перейти |
| 54122-13 | Системы автоматизированные измерительные | ТЕСТ-1206 | ООО "VXI-Системы", г.Москва | 1 год | Перейти |
| 82588-21 | Преобразователи давления измерительные | 423, 425, 426, 433, 435, 436, 443, 445, 446, 452, 455, 623, 624, 625, 626, 627, UPA2, BPS3, BDS3 | Фирма "Barksdale GmbH, Германия; Barksdale Inc.", США | 3 года | Перейти |
| 1283-59 | Устройства выпрямительной системы для телеизмерения напряжения переменного тока | Нет данных | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
