Измерители параметров аккумуляторных батарей TORKEL 820, TORKEL 840, TORKEL 860, ГРСИ 47768-11
Номер госреестра:
47768-11
Наименование СИ:
Измерители параметров аккумуляторных батарей
Обозначение типа:
TORKEL 820, TORKEL 840, TORKEL 860
Производитель:
Фирма "Megger Sweden AB", Швеция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43863
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители параметров аккумуляторных батарей TORKEL 820, TORKEL 840,
TORKEL 860
Назначение средства измерений
Измерители параметров аккумуляторных батарей TORKEL 820, TORKEL 840, TORKEL
860 (далее – измерители) предназначены для измерения тока, напряжения и емкости
аккумуляторных батарей.
Описание средства измерений
Измерители параметров аккумуляторных батарей TORKEL 820, TORKEL 840 и
TORKEL 860 являются управляемыми нагрузками для аккумуляторных батарей и могут быть
запрограммированы для испытания аккумуляторной батареи при постоянном токе, постоянной
мощности, постоянном сопротивлении или с использованием задаваемого пользователем
профиля испытания. Измерители также могут использоваться для испытаний зарядных
устройств аккумуляторов и другой электрической аппаратуры, для которой требуется
резистивная нагрузка. Измерители позволяют проводить измерения параметров батарей без
отсоединения их от потребителей.
Управление измерителями осуществляется оператором через систему меню.
Основные узлы измерителей: блок питания, микропроцессор, модуль нагрузки
(разрядного тока), модули АЦП/ЦАП, модуль связи, ЖК-дисплей, клавиатура, принтер.
лист № 2
всего листов 5
Напряжение, сила тока, время разряда аккумуляторной батареи измеряются и выводятся
на дисплей в процессе разряда, и после его остановки по условиям истечении заданного времени
или достижения заданного напряжения. По результатам разряда измерители вычисляют емкость
аккумуляторных батарей.
При опасных для аккумуляторных батарей условиях: слишком низкое напряжение,
слишком большое время или энергия разряда, включается предупредительный сигнал и/или
процесс разряда останавливается.
Для увеличения нагрузочной способности, превышающей возможности измерителей
TORKEL, параллельно их выходам могут подключаться нерегулируемые модули нагрузки TXL
830, TXL 850, TXL 870.
Измерители имеют защитное отключение по току нагрузки и перегреву. Для связи с
персональным компьютером измерители оснащаются последовательным интерфейсом RS-232.
Измерители выпускаются в трех модификациях TORKEL 820, TORKEL 840 и TORKEL
860, отличающихся рабочими напряжениями и создаваемыми токами нагрузки.

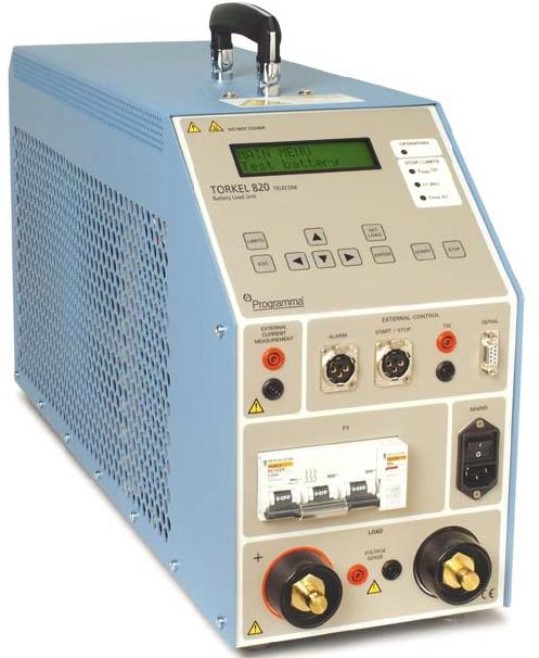

Конструктивно измерители выполнены в металлическом корпусе с ручками для
переноски, на лицевой панели которого расположены все органы управления, индикации и
коммутации.
Питание измерителей – от сети переменного тока.
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их
характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) – внутренняя программа микропроцессора для
обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно
реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в
программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-
изготовителем и не может быть изменена пользователем.
Внешнее ПО (TORKEL Win) применяется для связи с компьютером через интерфейс
RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры
измерений для различных типов аккумуляторных батарей; проводить быструю оценку и
сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на
жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 – Характеристики программного обеспечения (ПО)
Тип прибора Наиме-Идентифика-НомерЦифровой идентификаторАлгоритм
нование ционноеверсии ПО (контрольная сумма вычисления
ПОнаименование(идентифика-исполняемого кода)цифрового
ПО ционный идентифика-
номер) ПОтора ПО
TORKEL 820ВнутренМикропрограммаR01.N - md5
нее
ВнешнееTORKEL Win1.2-md5
TORKEL 840Внутрен Микропрограмма R01.N-md5
нее
ВнешнееTORKEL Win1.2-md5
TORKEL 860Внутрен Микропрограмма R01.N-md5
нее
ВнешнееTORKEL Win1.2-md5
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «C» в соответствии с МИ 3286-2010.
лист № 3
всего листов 5
Метрологические и технические характеристики
Таблица 2 – Метрологические и технические характеристики измерителей параметров
аккумуляторных батарей TORKEL 820, TORKEL 840, TORKEL 860
ХарактеристикаЗначение
TORKEL 820TORKEL 840TORKEL 860
Номинальное напряжениеот 10 до 60 от 0 до 288 от 0 до 480
аккумуляторной батареи, В
Ток нагрузки создаваемый прибором, Аот 0 до 270от 0 до 110от 0 до 110
Диапазон измерений силы постоянного от 0 до 270
тока, А
Пределы допускаемой погрешности± (0,005Х
изм.
+ 0,2 А)
измерения силы постоянного тока
Диапазон измерений напряженияот 0 до 60
постоянного тока, В от 0 до 500
Пределы допускаемой погрешности ± (0,005Х
изм.
+ 0,1 В)
измерения напряжения постоянного ± (0,005Х
изм.
+ 1 В)
тока
Диапазон измерений времени, сот 0 до 9999
Пределы допускаемой погрешности ± (0,001Х
изм.
+ 1 е.м.р.)
измерения времени
Напряжение сети питания, Вот 100 до 240
Частота сети питания, Гц 50/60
Габаритные размеры, мм,700×210×353
(длина×ширина×высота)
Масса, кг22,321,5
Рабочие условия применения:
- температура окружающего воздуха,
°
С
от 0 до + 40
- относительная влажность воздуха, %
до 95 без конденсации
где – Х
изм.
– измеренное значение величины.
е.м.р. – единица младшего разряда.
Знак утверждения типа
наносится методом трафаретной печати на лицевую панель приборов и типографским способом
на титульные листы руководств по эксплуатации.
Комплектность средства измерений
Таблица 3 – Комплектность (основной комплект поставки)
№ п/пНаименованиеКоличествоПримечание
1 Измеритель TORKEL 820, 840, 860 1
2Кабели для измерения2
3Чемодан для транспортировки1
4Руководство по эксплуатации1
5Методика поверки1
лист № 4
всего листов 5
Таблица 4 – Комплектность (опциональная поставка)
№ п/пНаименованиеКоличествоПримечание
Измеритель TORKEL 820
1CD-диск c ПО TORKEL Win для MS Windows1
2Модуль нагрузки1TXL 830; TXL 850
3Кабель для модуля нагрузки длиной 3 м2
4Кабель для измерения напряжения длиной 5 м2
5 Токоизмерительные клещи на ток до 200 А1
6 Токоизмерительные клещи на ток до 1000 А1
Измеритель TORKEL 840, TORKEL 860
1CD-диск c ПО TORKEL Win для MS Windows
2 Модуль нагрузки
3Кабель для модуля нагрузки длиной 3 м
4Дополнительный кабель для модуля нагрузки
5Кабель для измерения напряжения длиной 5 м
6 Токоизмерительные клещи на ток до 200 А
7Токоизмерительные клещи на ток до 1000 А
1
1TXL 850; TXL 870
2
1
2
1
1
Поверка
осуществляется по документу МП 30831-05 «Измерители параметров аккумуляторных батарей
TORKEL 820, TORKEL 840, TORKEL 860. Методика поверки», утвержденному ГЦИ СИ ФГУП
«ВНИИМС» 06.08.2005 г.
Средства поверки: мультиметр цифровой APPA-107 (± (0,06 % + 10 е.м.р.); (± (0,2 % + 40 е.м.р.));
шунт измерительный постоянного тока ШС-75 (кл. т. 0,5); секундомер электронный цифровой
СЭЦ-10000 (± 0,01 с).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям
параметров аккумуляторных батарей TORKEL 820, TORKEL 840, TORKEL 860
1. ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
2. ГОСТ 14014-91Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний».
3. ГОСТ 8.022-91Государственный первичный эталон и государственная поверочная схема
для средств измерений силы постоянного электрического тока в диапазоне от 1∙10
–16
до 30 А.
4. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного
электрического напряжения и электродвижущей силы.
5. ГОСТ 8.129-99Государственная поверочная схема для средств измерений времени и
частоты.
6. Техническая документация фирмы «Megger Sweden AB», Швеция.
лист № 5
всего листов 5
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «выполнении работ по обеспечению безопасных условий и охраны труда».
Изготовитель
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00Факс: +46 8 510 195 95
Web-сайт:
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25Факс: (495) 616-66-14
Web-сайт:
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральноегосударственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
Агентства по техническому
регулированию и метрологииЕ.Р. Петросян
м.п.«»2011 г.
