Регистраторы температуры электронные PTM, ГРСИ 47758-11
Номер госреестра:
47758-11
Наименование СИ:
Регистраторы температуры электронные
Обозначение типа:
PTM
Производитель:
Фирма "PhoenixTM, Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43851
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Регистраторы температуры электронные модели PTM
Назначение средства измерений
Регистраторы температуры электронные модели PTM (далее по тексту –
регистраторы или приборы) предназначены в комплекте с термоэлектрическими
преобразователями утвержденных типов (далее по тексту - ТП) для измерения,
регистрации и контроля температуры различных сред, в т.ч. и внутри промышленных
печей в процессе термообработки продуктов различного назначения, в системах
мониторинга температурного профиля типа «PhoenixTM», а также в других системах
контроля мониторинга технологических процессов.
Описание средства измерений

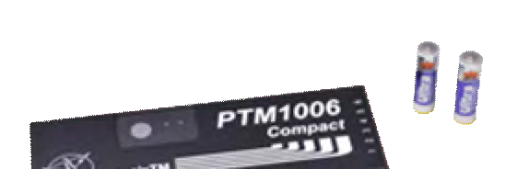

Фото 1 - Общий вид регистратора температуры электронного модели PTM
Принцип действия регистраторов основан на измерении и преобразовании сигналов
термо-ЭДС, поступающих в электронный блок от ТП, в температуру в соответствии с
типом «К» номинальной статической характеристикой преобразования (НСХ) ТП по
ГОСТ Р 8.585-2001/ МЭК 60584-1 с учетом компенсации температуры «холодных»
концов ТП. Измеренные значения температуры регистрируются в памяти прибора с
периодичностью,заданнойпользователем,азатем,припомощиспециального
программного обеспечения (ПО) «Thermal View» или «Thermal View Plus», загружаются
через USB-интерфейс в персональный компьютер для их визуализации и последующей
обработки.
Регистраторы конструктивно выполнены в виде герметичного прямоугольного
корпуса со встроенным микропроцессором и закрывающимся отсеком для сменных
элементов питания. Регистраторы являются многоканальными приборами и имеют в
зависимости от исполнения от 6 до 20-ти плоских мини-разъемов для подключения
термоэлектрических преобразователей. Также на корпусе приборов расположены
многофункциональная кнопка-переключатель режимов Старт/Стоп и разноцветные
(зеленый и красный) светодиодные индикаторы, показывающие текущее состояние
(статус) прибора.
лист № 2
всего листов 6
Фото 2 - Общий вид регистратора температуры электронного модели PTM1006 Compact

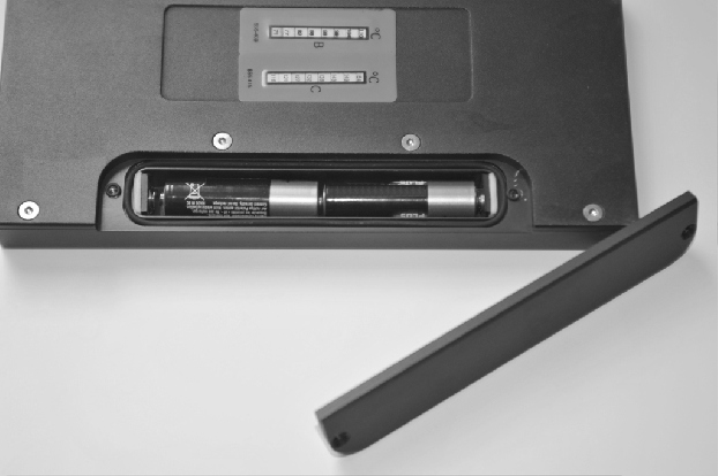

Герметичностьрегистраторовобеспечиваетсяиспользованиемспециальных
высокотемпературных прокладок Viton овального сечения на крышках батарей и
электронного отсека. Имеются также высокотемпературные уплотнения на разъеме
коммуникационного кабеля и в местах ввода проводов от термопарных разъемов в отсек
электроники.
Регистраторы изготавливаются следующих исполнений: PTM1006, PTM1006
Compact, PTM1010, PTM1020, PTM1006HT, PTM1010HT, PTM1020HT, различающихся по
кол-ву каналов (6 (с индексом 1006), 10 (1010) или 20 (1020)) и по рабочей температуре
окружающей среды – регистраторы с индексом «HT» (High Temperature) могут работать
при температуре до плюс 110 °С, а регистраторы без индекса – только до плюс 70 °С.
Высокотемпературные регистраторы также имеют красную лейбл-метку на задней
поверхности корпуса и работают с неперезаряжаемыми литиевыми батареями, а
низкотемпературный регистратор работает с обычными щелочными батареями.
Фото 3 - Высокотемпературное уплотнение Viton
лист № 3
всего листов 6

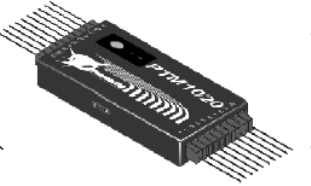

PTM1006(HT) - 6 каналовPTM1010(HT) - 10 каналовPTM1020(HT) - 20 каналов
При использовании регистраторов для контроля высокотемпературных процессов
(например, при термообработке металлов и стекла), приборы применяют в комплекте с
термозащитными контейнерами, рассчитанными на окружающую температуру до плюс
1350 °С. Исполнения и технические характеристики контейнеров приведены в
технической документации фирмы-изготовителя.
0.729EBDE
Data Logger
2.12A0C74
2.1MD5
Программное обеспечение
Таблица 1
Идентификационные данные программного обеспечения
НаименованиеИдентифика-Номер версииЦифровойАлгоритм
программного ционное (идентифика- идентификатор вычисления
обеспечения наименованиеционныйпрограммногоцифрового
программного номер) обеспечения идентификатора
обеспеченияпрограммного(контрольная суммапрограммного
обеспеченияисполняемого кода) обеспечения
Программное простое сумми-
обеспечение рование байтов
Регистратора
простое сумми-
температуры
рование байтов
электронного
Thermal View5a099205191c3a0c85
модели РТМ
e6620dbcddac07
Thermal View5a099205191c3a0c85
Pluse6620dbcddac07
2.1MD5
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ
3286-2010 соответствует уровню:
- «A» - для встроенной части ПО (Data Logger). Не требуется специальных средств
защиты, исключающих возможность несанкционированной модификации, обновления
(загрузки), удаления и иных преднамеренных изменений метрологически значимой
встроенной части ПО СИ и измеренных данных.
- «С» - для автономных частей ПО (Thermal View, Thermal View Plus).
Метрологически значимые автономные части ПО СИ и измеренные данные достаточно
защищены с помощью специальных средств защиты от преднамеренных изменений.
Программноеобеспечениеневлияетнаметрологическиехарактеристики
регистраторов.
лист № 4
всего листов 6
Метрологические и технические характеристики
К
Диапазон измеряемых температур, °С
от минус 100 до плюс 1370
±
0,3
Интервал опроса каналов, с
200 000
Тип батарей
PTM1006
Основные технические характеристики регистраторов в зависимости от моделей
приведены в таблицах 2 и 3:
Таблица 2
Обозначение исполнений регистраторов
Наименование характеристики
PTM1006
/
PTM1010PTM1020
Compact
Количество измерительных каналов6
1020
Тип НСХ ТП по ГОСТ Р 8.585-2001 /
МЭК 60584-1
Пределы допускаемой абсолютной
погрешности, °С
Разрешение,
°С
0,1
от 0,5 до 3600 (дискретизация 0,1 с в диапазоне
0,5
¸
1,0 с и 1 с в диапазоне 1с
¸
3600 с)
Объем памяти (общее кол-во данных
измерений по всем каналам)
Габаритные размеры, мм
- длина
- ширина
- высота
Масса, г, не более:
200 / 200200200
98 / 70 98 98
20 / 20 20 20
500 / 400 500 500
2 щелочные батареи типа «АА», периодически
заменяемые
до 300
Срок службы батарей, ч
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
от 0 до плюс 70
до 85
Наименование характеристики
К
Диапазон измеряемых температур, °С
от минус 100 до плюс 1370
±
0,3
Интервал опроса каналов, с
200 000
Таблица 3
Обозначение исполнений регистраторов
PTM1006HTPTM1010HTPTM1020HT
Количество измерительных каналов6
1020
Тип НСХ ТП по ГОСТ Р 8.585-2001 /
МЭК 60584-1
Пределы допускаемой абсолютной
погрешности, °С
Разрешение,
°С
0,1
от 0,5 до 3600 (дискретизация 0,1 с в диапазоне
0,5
¸
1,0 с и 1 с в диапазоне 1с
¸
3600 с)
Объем памяти (общее кол-во данных
измерений по всем каналам)
Габаритные размеры, мм
- длина
- ширина
- высота
200 200 200
98 98 98
20 20 20
Тип батарей
Масса, г, не более:
Срок службы батарей, ч
лист № 5
всего листов 6
500500500
2 высокотемпературные литиевые батареи типа
«АА», периодически заменяемые
до 300
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
от 0 до плюс 110
до 85
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации
типографским способом, а также на маркировочную наклейку прибора.
Комплектность средства измерений
Регистратор (исполнение в соответствии с заказом) – 1 шт.

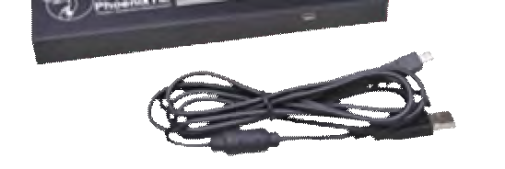

Интерфейсный (USB) кабель – 1 шт.
Руководство по эксплуатации (на русском языке) – 1 экз.
Паспорт (на русском языке) – 1 экз.
Программное обеспечение «Thermal View» или «Thermal View Plus» (в соответствии
с заказом) – 1 шт.
Методика поверки – 1 экз.
Элементы питания: щелочные типа АА (для исполнений PTM1006 (в т.ч.
«Compact»), PTM1010, PTM1020) или высокотемпературные литиевые типа LS14500W
(для исполнений PTM1006HT, PTM1010HT, PTM1020HT) – 2 шт.
термоэлектрические
которых приведена в
Подополнительномузаказу:термозащитныеконтейнеры,
преобразователи и другие различные аксессуары, информация о
технической документации фирмы-изготовителя
Поверка
осуществляется в соответствии с документом МП 47758-11 «Регистраторы температуры
электронные модели PTM. Методика поверки», утвержденной ГЦИ СИ ФГУП
«ВНИИМС», январь 2011 г.
Основные средства поверки:
- компаратор напряжений Р3003, класс точности 0,0005;
- удлиняющие провода по ГОСТ 1790-77, ГОСТ 1791-67 к ТП типа ТХА (К)
(*)
;
- сосуд Дьюара с льдо-водяной смесью или нулевой термостат ТН-2М;
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых
температур: -50…+650 ºС; пределы допускаемой основной абсолютной погрешности в
диапазоне измеряемых температур от минус 50 до плюс 400 ºC: ±0,031 ºC;
- персональный компьютер с установленным ПО «Thermal View» или «Thermal View
Plus».
Примечание:
(*)
Значение ТЭДС индивидуально подобранной пары скомплектованных удлиняющих
проводов при температуре рабочего и свободных концов пары, соответственно равной 100
и 0 °С, не должно отклоняться от значений, соответствующим типу НСХ ТП, более, чем
на ±0,2Δдоп, выраженном в милливольтах (для ТХА (К) - 0,012 мВ).
Сведения о методиках (методах) измерений: приведены в соответствующем разделе
Руководства по эксплуатации.
лист № 6
всего листов 6
требованиякрегистраторам
Нормативныедокументы,устанавливающие
температуры электронным модели PTM
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта; выполнение работ по оценке
соответствия промышленной продукции и продукции других видов, а также иных
объектов установленным законодательством Российской Федерации обязательным
требованиям.
Изготовитель
фирма PhoenixTM, Ltd., Великобритания
Адрес: 8 St. Thomas Place,
Cambridgeshire Business Park, Ely, CB7 4EX, UK
Тел.: +44 (0) 1353 223100 Факс: +44 (0) 1353 968684
E-mail: sales@phoenixtm
.com, адрес в Интернет:
Заявитель
ООО «Обнинская термоэлектрическая компания» (ООО «ОТК»)
Адрес: 249033, г.Обнинск Калужской области, ул.Горького 4
Тел.: +7-48439-79561 Факс: +7-48439-44290 или 20360
E-mail:
, адрес в Интернет:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации от 27.06.2008, регистрационный номер в
Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
МП«_____» ____________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 64471-16 | Счетчики электрической энергии трехфазные электронные многофункциональные | ГАММА 3С | АО "Государственный Рязанский приборный завод" (ГРПЗ), г.Рязань | 16 лет | Перейти |
| 21566-07 | Весы автомобильные электронные | Рубеж ВА-Д | ЗАО "Весоизмерительная компания "Тензо-М", пос.Красково | 1 год | Перейти |
| 67610-17 | Тахеометры электронные | CX, FX | Фирма "Topcon Corporation", Япония | 1 год | Перейти |
| 20563-00 | Регуляторы-измерители температуры микропроцессорные программируемые | РТМП | ЗАО "Промприбор", г.С.-Петербург | 2 года | Перейти |
| 77205-20 | Счетчики электрической энергии | ЭМИС-ЭЛЕКТРА 971 | ЗАО "Электронные и механические измерительные системы", г.Челябинск | 16 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
