Станки балансировочные John Bean b9100, John Bean b9400, John Bean BFH 2000, ГРСИ 47755-11
Номер госреестра:
47755-11
Наименование СИ:
Станки балансировочные
Обозначение типа:
John Bean b9100, John Bean b9400, John Bean BFH 2000
Производитель:
Фирма "Snap-on Equipment S.r.l. a Unico Socio", Италия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43847
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Станки балансировочные
John Bean b9100, John Bean b9400, John Bean BFH 2000
Назначение средства измерений
Станки балансировочные John Bean b9100, John Bean b9400, John Bean BFH 2000
предназначены для измерений величины неуравновешенной массы дисбаланса и угла уста-
новки корректирующей массы в одной или двух плоскостях коррекции колес автотранс-
портных средств.
Описание средства измерений
Принцип действия станков балансировочных John Bean b9100, John Bean b9400,
John Bean BFH 2000 основан на вычислении величины неуравновешенной массы
дисбаланса и величины углового положения установки корректирующей массы, из величин
сил, которые действуют на опоры вала ротора станка при вращении колеса, установленного
на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков,
установленных в специальных опорах вала ротора балансировочного станка. Датчики
измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным
массам, действующим на опоры вала при возникающем дисбалансе. Произведение массы
остаточного дисбаланса на расстояние, равное величине эксцентриситета этой массы, и
определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью
корректирующихмасс,которыеустанавливаютвдвухплоскостяхкоррекции
(динамическая балансировка) или в одной плоскости (статическая балансировка).
Измерение углового положения размещения корректирующих масс на диске колеса
производится с помощью оптоэлектрических датчиков, которые также устанавливаются на
вал ротора станка. Обработка сигналов от всех датчиков проводится в блоке обработки.
Результатыизмерений ивычисленийотображаютсяна жидкокристаллических
показывающих устройствах.
Станки балансировочные John Bean b9100, John Bean b9400, John Bean BFH 2000
конструктивносостоятизосновныхчастей:станины,вкоторойразмещены:
балансировочный блок (вал с зажимными приспособлениями, система измерительных
датчиков и электропривод с тормозной системой); электронный блок обработки с
устройством отображения измеряемой информации. К станине крепится откидывающийся
защитный кожух, выполняющий функции элемента безопасности и автомата выключения
электродвигателя станка. Перед началом процесса балансировки колесо закрепляется на
валу станка с помощью фланца и прижимной гайки. Центрирование колеса относительно
вала производится путем его посадки на центральное отверстие диска через переходные
конусыразличногодиаметра,либо черезспециальные планшайбы. Планшайба
центрируется и жестко крепится на валу ротора станка. Колесо на планшайбе крепится по
штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного
диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу
шпинделя станка. Измерение положения левой плоскости коррекции при динамической
балансировке и плоскости коррекции при статической балансировке проводится с помощью
встроенной механической линейки. Остановка вращения колеса после завершения
измерительного цикла проводитсяавтоматически,спомощьюэлектромагнитного
тормозного приспособления. Временной момент срабатывания тормозного приспособления
задается датчиками измерения углового положения корректирующих масс.
Информация, получаемая в процессе измерения, на станках John Bean b9100, John
Bean b9400 отображается на буквенно-цифровом жидкокристаллическом дисплее, на
станках John Bean BFH 2000 – на компьютерном жидкокристаллическом мониторе.
Лист № 2
Всего листов 4
Станки балансировочные John Bean b9400 имеют автоматизированный ввод 2-х
параметров колеса, John Bean BFH 2000 – 3-х параметров колеса.

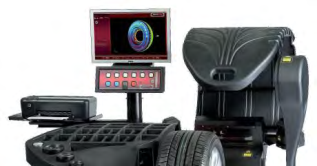

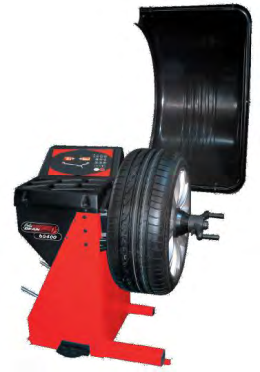

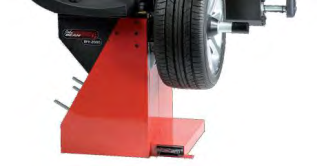

Общий вид станков балансировочных
John Bean b9100, John Bean b9400, John Bean BFH 2000
0÷200
0÷200
±
3
±
3
±
3
±
3
305÷560
205÷762
205÷762
76÷407
76÷510
76÷510
65
70
70
1111x1036x1633
1100x1050x1710
1450x990x1710
Метрологические и технические характеристики
Наименование характеристики
John Bean
b9100
Значение
John Bean
b9400
John Bean
BFH 2000
0÷200
±
3
±
3
Диапазон измерений величины неурав-
новешенной массы дисбаланса, г
Пределы допускаемойотносительной по-
грешности измерений величины неурав-
новешенной массы дисбаланса, %
Пределы допускаемой абсолютной по-
грешности измерений угла установки
корректирующей массы, …
°
Диаметр диска балансируемого колеса,
мм
Ширина диска балансируемого колеса,
мм
Максимальная масса балансируемого
колеса, кг
Габаритные размеры (ДхШхВ), не бо-
лее, мм
Масса станка, не более, кг
Диапазон рабочих температур,
°
С
Ресурс работы, не менее, лет
70
0 ÷ 50
5
70
0 ÷ 50
5
210
0 ÷ 50
5
Требования по электропитанию
220
220
220
+
10%
+
10%
+
10%
-15% -15% -15%
50±150±150±1
Требования по электропитанию:
трехпроводная однофазная сеть пере-
менного тока
- напряжение, В
- частота, Гц
Мощность, потребляемая от сети, не
более, Вт
5005001000
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на корпус станков балансировочных John Bean b9100, John Bean b9400, John Bean
BFH 2000 методом наклеивания и на титульный лист руководства по эксплуатации методом
печати.
1 штука;
Комплектность средства измерений
- станок балансировочный
- комплект зажимных и установочных
приспособлений и принадлежностей
- руководство по эксплуатации
1 комплект;
1 экземпляр.
Поверка
осуществляется по МИ 2977-06 «ГСИ. Станки для балансировки колес легковых
автомобилей и микроавтобусов. Общие требования к методикам поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
- весы неавтоматического действия по ГОСТ Р 53228-2008, нагрузка максимальная
1,2 кг, класс точности - высокий
- ротор контрольный;
- контрольные грузы массой 20 г, 50 г, 100 г, 200 г;
- линейка измерительная металлическая (0 – 500 мм) ГОСТ 427-75.
Сведения о методиках (методах) измерений
Методика выполнения измерений с помощью станков балансировочных John Bean
b9100, John Bean b9400, John Bean BFH 2000приведена в разделе «Эксплуатация»
руководств по эксплуатации «Станки балансировочные John Bean b9100. Руководство по
эксплуатации», «Станки балансировочные John Bean b9400» и «Станки балансировочные
John Bean BFH 2000. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к станкам
балансировочным John Bean b9100, John Bean b9400, John Bean BFH 2000
1. ГОСТ 2007 –2007. Вибрация. Станки балансировочные. Характеристики и мето-
ды их проверки.
2. ГОСТ 19534–74. Балансировка вращающихся тел. Термины.
3. Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений.
Выполнение измерений при осуществлении испытания и контроля качества
продукции в целях определения соответствия обязательным требованиям государственных
стандартов Российской Федерации
Изготовитель
«Snap-on Equipment S.r.l. a Unico Socio», Италия
42015, Via Provinciale per Carpi, 33, Correggio, Italy
Телефон: +39 0522 733 411, Факс: +39 0522 733 410
E-mail:
Заявитель
ООО «Транстехсервис»
109387, г. Москва, ул. Ейская, д. 6
Tел/факс: (495) 744-0624
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального агентства
по техническому регулированию
и метрологииЕ.Р.Петросян
«____» ___________ 2011 г.
