Номер госреестра:
47752-11
Наименование СИ:
Системы весоизмерительные
Обозначение типа:
02СВ-15М
Производитель:
ЗАО "Новокраматорский машиностроительный завод" (НКМЗ), Украина, г.Краматорск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43844
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы весоизмерительные 02СВ-15М
Назначение средства измерений
Системы весоизмерительные 02СВ-15М (далее – системы) предназначены для изме-
рения массы горячекатаных листов, транспортируемых рольгангом.
Описание средства измерений
Принцип действия систем заключается в преобразовании нагрузки в электрический
сигнал с помощью весоизмерительных датчиков, с последующей его обработкой в цифровой
код весовым терминалом, отображением результатов измерения массы на цифровом табло и
передачей по стандартному интерфейсу.
Системы представляют собой двухканальные весы, состоящие из весового терминала
и двухсекционной грузоприемной платформы, встроенной в рольганг, транспортирующий па-
кеты горячекатаных стальных листов. Каждая секция грузоприемной платформы установлена
на четыре весоизмерительных датчика. Весоизмерительные датчики подключены к весовому
терминалу кабельными линиями связи через соединительные коробки. Сигналы весоизмери-
тельных датчиков от каждой секции грузоприемной платформы обрабатываются отдельно из-
мерительными каналами весового терминала. На цифровом табло весового терминала ото-
бражаются результаты измерения массы на каждой секции грузоприемной платформы, а так-
же значение их суммы. Измерения массы листов производятся в статическом режиме. Регули-
рующие органы весового терминала защищены от несанкционированного доступа путем
пломбирования мастичной пломбой одного из винтов, фиксирующих съемную заднюю крыш-
ку весового терминала в закрытом положении. Внешний вид весов приведен на рисунке 1.

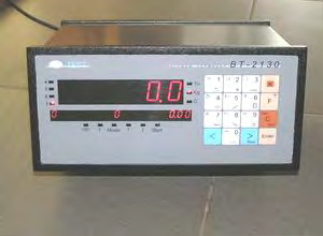

Грузоприемная платформаВесовой терминал
Рисунок 1 – Внешний вид весов
Программное обеспечение
Сигналы весоизмерительных датчиков обрабатываются при помощи программного
обеспечения (ПО), встроенного в весовой терминал. ПО предназначено для обработки сигна-
лов весоизмерительных датчиков, отображения результата измерения на цифровом табло ве-
сового терминала, а также для передачи результатов измерений массы по интерфейсу Profibus.
ПО записывается в ПЗУ весового терминала при выпуске его из производства, в процессе
эксплуатации ПО изменению не подлежит.
Место
нанесения пове-
рительного клей-
ма
Место
пломбирования
Лист № 2
Всего листов 4
Идентификационные данные программного обеспечения
чения
обеспечения
Наименование про-Цифровой идентифи-
граммного обеспе-катор программного
ИдентификационноеНомер версии (иден- Алгоритм вычисления
наименование про- тификационный но- цифрового идентифи-
чения
граммного обеспе- мер) программного
обеспечения
катора программного
обеспечения
ПО весовWP 1.1.2.0.31201.1.2.0.31200x49E3контрольная сумма
платформенных (сборка 3120)
02СВ-15М
Доступ к функциям и настройкам ПО весового терминала разграничен по шести
уровням приоритета. Для изменения уровня доступа необходимо введение соответствующего
пароля с клавиатуры весового терминала. Уровень защиты ПО весов от непреднамеренных и
преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
При функционировании в соответствии с режимами, заявленными в документации
производителя, ПО весового терминала ВТ-2130 не оказывает влияния на метрологические
характеристики систем весоизмерительных 02СВ-15М.
Метрологические и технические характеристики
Наименование характеристикиЗначение
Наибольший предел взвешивания (Max), кг 15000
Наименьший предел взвешивания (Min), кг 100
Класс точности весов по ГОСТ Р 53228-2008 (III) средний
Цена поверочного деления (е), кг 5
Дискретность отсчетного устройства (d), кг 5
Пределы допускаемой абсолютной погрешности при поверке (первичной,
периодической, внеочередной и т.д.), кг, при нагрузках:
-
от 100 до 2500 кг вкл.
±
0,5е = ±2,5
-
св. 2500 до 10000 кг вкл.
±
1,0е = ±5,0
-
св. 10000 до 15000 кг вкл.±1,5е =
±
7,5
Пределы допускаемой абсолютной погрешности в эксплуатации (у пользователя) равны удво-
енному значению пределов допускаемых погрешностей при поверке.
Пределы допускаемой абсолютной погрешности установки нуля, кг
±
1,25
Параметры электрического питания:
-
напряжение, В
от 187 до 242
-
частота, Гц
от 49 до 51
-
потребляемая мощность, В·А, не более
50
Габаритные размеры (длина
х
ширина
х
высота), мм, не более:
-
грузоприемной платформы
12470
х
3560
х
1660
-
весового терминала
265
х
214
х
128
-
весоизмерительного датчика
130
х
170
х
130
Масса, кг, не более:
-
грузоприемной платформы
31470
-
весового терминала
4,5
-
весоизмерительного датчика
15
Климатические условия применения:
Диапазон рабочих температур, °С:от минус 10 до +40
Относительная влажность воздуха, %, не более 80
Количество грузоприемных секций, шт. 2
Номинальная грузоподъемность каждой грузоприемной секции, кг 15000
Количество измерительных каналов, шт. 2
Лист № 3
Всего листов 4
Знак утверждения типа
наносится методом шелкографии на табличку, закрепленную на грузоприемной платформе, а
также типографским способом на титульные листы паспорта и руководства по эксплуатации
в левой верхней части листа.
Комплектность средства измерений
Обозначение
2209-00-000
1101-00-000
ВТ-2130-2/8
2209-00-000 ПС
2209-00-000 РЭ
Наименование
Весоизмерительная система в составе:
Грузоприемная платформа
Датчик весоизмерительный ДВК 20-С3-30/70-1103
Весовой терминал ВТ-2130
Коробка соединительная
Паспорт
Руководство по эксплуатации
Количество
1
1
8
1
2
1
1
Поверка
осуществляется по приложению Н «Методика поверки весов» ГОСТ Р 53228-2008 «Весы неав-
томатического действия. Часть 1. Метрологические и технические требования. Испытания».
Перечень эталонов, применяемых при поверке:
-
гири класса точности М
1
по ГОСТ 7328-2001 массой от 0,5 до 2000 кг.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе 2209-00-000 РЭ «Система весоизмери-
тельная 02СВ-15М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам ве-
соизмерительным 02СВ-15М
1 ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологиче-
ские и технические требования. Испытания.
2 ГОСТ 8.021-2005Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений
массы.
3 Техническая документация ЗАО
«
Новокраматорский машиностроительный завод
»
,
Украина.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление торговли и товарообменных операций, выполнение работ по расфа-
совке товаров.
Изготовитель
ЗАО
«
Новокраматорский машиностроительный завод» (ЗАО «НКМЗ»), Украина
Адрес: 84305, Украина, Донецкая обл., г. Краматорск, ул. Орджоникидзе, 5
Тел.: +38 (06264) 7-88-00Факс: +38 (06264) 7-22-49
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18Факс: (343) 350-20-39E-mail:
Аттестат аккредитации № 30005-06 от 01.09.2006
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М.П.«___» ______________ 2011 г.
