Усилители цифровые измерительные LMS SCADAS, ГРСИ 47737-11
Номер госреестра:
47737-11
Наименование СИ:
Усилители цифровые измерительные
Обозначение типа:
LMS SCADAS
Производитель:
Фирма "LMS International nv", Бельгия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43826
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители цифровые измерительные LMS SCADAS
Назначение средства измерений
Усилители цифровые измерительные LMS SCADAS предназначены для измерения и
анализа сигналов (напряжение или электрический заряд), полученных от первичных
измерительных преобразователей.
Описание средства измерений
Усилители цифровые измерительные LMS SCADAS представляют собой модули для
создания различных конфигураций средств измерений, состоящих из специализированного
корпуса (крейта) и модулей измерительных усилителей, предназначенных для работы с
первичными измерительными преобразователями.
Принцип работы измерительных усилителей LMS SCADAS основан на преобразовании в
каждом канале усилителя аналогового сигнала от первичного преобразователя в цифровой с
последующей обработкой цифровым сигнальным процессором и передачей значенийв
персональный компьютер через интерфейс крейта.
Крейт состоит из системного контроллера, интерфейса «главный/подчиненный», генератора
DACдляпроведениякалибровки,источникапитания,слотовдляподключения
измерительных усилителей и выполняет следующие функции:
·
возможность подключения определенного количества измерительных усилителей;
·
соединение с управляющим компьютером через сетевой интерфейс, что обеспечивает в
режиме реального времени сбор данных, их обработку и запись временных сигналов.
Усилители цифровые измерительные LMS SCADAS работают с программным обеспечением
«LMS Test.Lab» , «LMS Test.Xpress» и «IN-VJ-(SC) Verification and Justification».
LMS SCADAS дает возможность гибкого аппаратного конфигурированияпроведения
измерений физических величин по количеству каналов, по видам измеряемых физических
величин и по условиям проведения измерений (лабораторные или полевые).
Фотографии общего вида различных модификаций крейтов LMS SCADAS приведены на
рисунках 1-4.

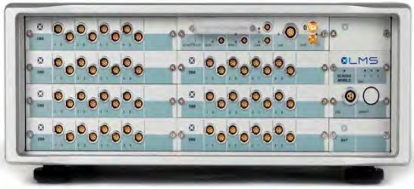

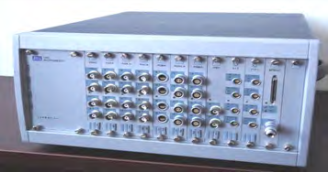

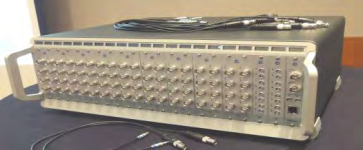

Рис. 1 LMS SCADAS IIIРис. 2 LMS SCADAS LAB
Рис. 3 LMS SCADAS MobileРис. 4 LMS SCADAS Durability Recorder
a
1-слот
2-слота
3-слота
5-слотов
6-слотов
7-
слотов
9-
слотов
20 - слотов
3
02V
05
06
S
17
S
Mobile
02
02V
06
S
Recorder
R
01
02
05
09
LMS SCADAS
Mobile
D
07
08
S
09
L
Лист № 2
Всего листов 12
Крейты усилителей цифровых измерительныхLMS SCADAS по условиям применения
делятся на:
·
LMS SCADASIII, LMS SACDAS LAB для стационарных лабораторных измерений;
·
LMS SCADAS Mobile с модификациями LMS SCADAS Recorder иLMS SCADAS
Durability Recorder для использования в полевых условиях.
Крейты LMS SCADASклассифицируются в соответствии с применением по условиям
внешних воздействий, атакже по числу свободных слотов для подключения модулей
цифровых измерительных усилителей. Тип модификации крейта указан в наименовании в
соответствии с кодом “SCa-bbx”, где a - условия применения (3 – LMS SCADASIII; M – LMS
SCADAS Mobile; R – LMS SCADAS Recorder; D – LMS SCADAS Durability Recorder; L – LMS
SCADAS LAB); bb- число слотов для модулей измерительных усилителей; x – модификации
(V – управление виброиспытаниями, S – подчиненный крейт). Перечень модификаций крейтов
приведен в таблице 1.
Таблица 1
LMS SCADAS
Обозначение
bbx
8-
слотов
10-
слотов
16-
слотов
17-
слотов
LMS SCADAS
III
10
1016
V
01
01
V
03 05
03 05
S V
0910
09V S
Durability
Recorder
LMS SCADAS
LAB
SC
M
20
Модули крейтов LMS SCADASIII приведены в таблице 2.
НаименованиеТип ИсполнеПолное
ние наименование
модуля
измерительно
го усилителя
Таблица 2
Описание
12
SC3 PQA
SC3 PQA
SC3 PQBA
34
SC3-PQA
IISC3-PQA-II
SC3-PQBA
SC3PQBA
IISC3-PQBA-II
SC3PQCA
SC3-PQCA
5
SCADAS III 4-канальный V/ICP
SCADAS III 4-канальный V/ICP
SCADAS III 4-канальный мостовой
SCADAS III 4-канальный мостовой и
динамический тензо
SCADAS III 4- канальный зарядовый
SC3-VDAC
SC3-QDAC
SC3-QMO
12
34
SC3PQDCA
SC3-PQDCA
SC3PQFA
SC3-PQFA
SC3 PQMA
SC3 PQTA
SC3-PQMA
SC3-PQTA
SC3QDA
SC3-QDA
SC3V12
SC3-V12
SC3V12
LSC3-V12L
SC3VDAC
SC3VDAC
IISC3-VDAC-II
SC3VDAC
IIISC3-VDAC-III
SC3QDAC
SC3QDAC
IISC3-QDAC-II
SC3 PDT
SC3 PDT
SC3-PDT
IISC3-PDT-II
SC3QMO
SC3QMO
BSC3-QMO-B
SC3SP92
ASC3-SP92-A
SC3SP92
BSC3-SP92-B
SC3SP92
DSC3-SP92-D
SC3SP92
ESC3-SP92-E
Лист № 3
Всего листов 12
5
SCADAS III 4-канальный зарядовый с
дифференциальным (симметричным) входом
SCADAS III 4-канальный V/ICP/TEDS с
симметричным входом
SCADAS III 4-канальный V/ICP/микрофон
SCADAS III 4-канальный для термопар
SCADAS III 2-канальный SP-DIF, AES/EBU
(стерео цифровые аудио входы)
SCADAS III 12-канальный V/ICP/TEDS
SCADAS III 12- канальный низкочастотный
V/ICP/TEDS
SCADAS III 2-канальный источник сигналов
для управления виброиспытаниями с
поддержкой безопасного отключения
SCADAS III 2-канальный источник сигналов
для управления виброиспытаниями с
поддержкой безопасного отключения
SCADAS III 2-канальный источник сигналов
для управления виброиспытаниями с
поддержкой безопасного отключения
SCADAS III 4-канальный источник сигналов
(синус, синус с разверткой, случайный)
SCADAS III 4-канальный источник сигналов
(синус, синус с разверткой, случайный)
SCADAS III 2-канальный тахометрический
SCADAS III 2-канальный тахометрический
SCADAS III 4-канальный аналоговый выход
сигналов для мониторинга
SCADAS III 4-канальный аналоговый выход
сигналов для мониторинга
SCADAS III 4-канальный АЦП и процессор
цифровой обработки сигналов версия A
SCADAS III 4-канальный АЦП и процессор
цифровой обработки сигналов версия B
SCADAS III 4-канальный АЦП и процессор
цифровой обработки сигналов версия D
SCADAS III 4-канальный АЦП и процессор
цифровой обработки сигналов версия E
Тип
Количество
каналов
Исполнение
Модули крейтов LMS SCADAS Mobile приведены в таблице 3.
Таблица 3
Наименование
ПолноеОписание
наименование
модуля
измерительного
усилителя
1234
SCM V4
SCMV4II
5
SCM-V4
SCM-V4-II
6
SCADAS Mobile 4-канальный вольт/ICP/TEDS
SCADAS Mobile 4- канальный вольт/ICP/TEDS
123
SCM V8
SCM V8
45
SCM-V8
IISCM-V8-II
SCMVC8
SCM-VC8
SCMVS8
IISCM-VS8-II
SCMVM8
SCM-VM8
SCMVB8
SCM-VB8
SCMDB8
SCM-DB8
SCMVD8
SCM-VD8
SCMRV4
SCM-RV4
SCMCN2
SCM-CN2
SCM WFI2
SCM-WFI2
SCMT8
SCM-T8
SCMV8
IP SCM-V8-IP
SCMVB8
IP SCM-VB8-IP
SCMDB8
IP SCM-DB8-IP
SCMCN2
IP SCM-CN2-IP
SCM WFI2
IP SCM-WFI2-IP
SCMT8
IP SCM-T8-IP
SCMV8
ESCM-V8-E
SCMVC8
ESCM-VC8-E
SCMVS8
ESCM-VS8-E
SCMVM8
ESCM-VM8-E
SCMVB8
ESCM-VB8-E
Лист № 4
Всего листов 12
6
SCADAS Mobile 8- канальный вольт /ICP/TEDS
SCADAS Mobile 8- канальный вольт /ICP/TEDS
SCADAS Mobile 8- канальный
заряд/V/ICP/TEDS
SCADAS Mobile 8- канальный вольт/ICP/TEDS/
SP-DIF, AES/EBU (цифровые аудио входы)
SCADAS Mobile 8- канальный
микрофон/вольт/ICP/TEDS
SCADAS Mobile 8- канальный мост/ вольт
/ICP/TEDS
SCADAS Mobile 8- канальный вольт /мост
SCADAS Mobile 8- канальный вольт /ICP/TEDS
с симметричным входом
SCADAS Mobile 4-канальный тахометрический
и для анализа крутильных колебаний
SCADAS Mobile 2-канальный интерфейс к
шине CAN-bus
SCADAS Mobile интерфейс к
динамометрическим колесам
SCADAS Mobile 8 канальный для термопар
SCADAS Mobile 8- канальный
вольт /ICP/TEDS со степенью защиты IP54
SCADAS Mobile 8- канальный
мост/ вольт /ICP/TEDS со степенью защиты
IP54
SCADAS Mobile 8- канальный
вольт /мост со степенью защиты IP54
SCADAS Mobile 2-канальный интерфейс к
шине CAN-bus со степенью защиты IP54
SCADAS Mobile интерфейс к
динамометрическим колесам со степенью
защиты IP54
SCADAS Mobile 8 канальный для термопар со
степенью защиты IP54
SCADAS Mobile 8- канальный вольт /ICP/TEDS
SCADAS Mobile 8- канальный
заряд/V/ICP/TEDS
SCADAS Mobile 8- канальный вольт/ICP/TEDS/
SP-DIF, AES/EBU (цифровые аудио входы)
SCADAS Mobile 8- канальный
микрофон/вольт/ICP/TEDS
SCADAS Mobile 8- канальный мост/ вольт
/ICP/TEDS
Модули крейтов LMS SCADAS LAB приведены в таблице 4.
Наименование
Тип
Количество
каналов
Исполнение
Полное
наименование
модуля
измерительног
о усилителя
Описание
Лист № 5
Всего листов 12
Таблица 4
Исполнение
разъемов
SCL
V
8ESCL-V8-E
SCL
V
8bESCL-V8b-E
SCL
VC
8ESCL-VC8-E
SCL
VB
8ESCL-VB8-E
SCL
VD
8ESCL-VD8-E
SCL
VD
8bESCL-VD8-E
SCL
VD
8sESCL-VD8-E
SCL
T
8SCL-T8
SCL
RV
4SCL-RV4
SCL
DA
C
4SCL-DAC
SCADAS LAB 8-канальный
вольт/ICP/TEDS с разъемами CAMAC
SCADAS LAB 8-канальный
вольт/ICP/TEDS с разъемами BNC,
занимает 2 слота в крейте
SCADAS LAB 8- канальный
заряд/V/ICP/TEDS
SCADAS LAB 8- канальный мост/
вольт /ICP/TEDS
SCADAS LAB 8- канальный
вольт /ICP/TEDS с симметричным входом,
разъемы CAMAC
SCADAS LAB 8- канальный
вольт /ICP/TEDS с симметричным входом,
разъемы BNC, занимает 2 слота в крейте
SCADAS LAB 8- канальный
вольт /ICP/TEDS с симметричным входом,
разъем SUB-D
SCADAS LAB 8 канальный для термопар
SCADAS LAB 4-канальный
тахометрический и для анализа крутильных
колебаний
SCADAS LAB 4-канальный источник
сигналов (синус, синус с разверткой, ШСВ,
импульс, белый и розовый шум)
Усилители цифровые измерительные для модификации крейтов LMS SCADAS Mobile с
модификациями Recorder, Durability Recorder (см. таблицу 3) имеют полное наименование,
формируемое в соответствии с кодом “SCM-XY-Z”.
Усилители цифровые измерительные для модификации крейтов LMS SCADAS LAB
аналогичны соответствующим усилителям для модификации крейтов LMS SCADAS Mobile,
отличаясь от них только лицевой панелью и конструкцией входных разъемов, и имеют полное
наименование в соответствии с кодом “SCL-XYс-Z”, где:
-буквенныевыражениякодаX,определяющиетипыприменяемыхпервичных
преобразователей, приведены в таблице 5.
Таблица 5
XТипы первичных преобразователей
V вольт, ICP , поддержка технологии TEDS
VDвольт, ICP , поддержка технологии TEDS с симметричным входом
VCвольт, ICP, поддержка технологии TEDS, заряд
VSвольт, ICP , поддержка технологии TEDS, цифровой аудио вход
VMвольт, ICP, поддержка технологии TEDS, микрофон
VBвольт, ICP, поддержка технологии TEDS, мост
Лист № 6
Всего листов 12
XТипы первичных преобразователей
DB вольт и мост
RVТахометрический датчик, инкрементный энкодер
CNподключение к интерфейсу шины CAN-Bus
WFIподключение к интерфейсу Динамометрических колес // Wheel Force transducers
TТермоэлектрические термометры
- код Y: обозначает количество каналов входных модулей - 2, 4 или 8 каналов
приведены в
- буквенные выражения кода с, определяющие типы применяемых разъемов,
таблице 6 (применимо для модулей SCADAS LAB)
Таблица 6
сОписание
- Разъемы CAMAC
bРазъемы BNC. Модуль занимает 2 слота в крейте
sРазъем SUB-D
E
- буквенные выражения кода Z приведены в таблице 7:
Таблица 7
ZОписание
- 1-ое поколение спецификации модуля
II 2-ое поколение спецификации модуля
Расширение спецификации модуля (частота дискретизации 204,8 кГц вместо
102,4 кГц и динамический диапазон до 150 dB вместо 138 dB SFDR)
IPРасширение спецификация модуля (степень защиты IP54)
МодулиVDAC,QDAC,DDACявляютсяисточникамисигналовдляуправления
виброиспытаниями.
Программное обеспечение
Усилители цифровые измерительные LMS SCADAS применяются для работы со
следующим программным обеспечением (ПО):
Идентификационное
наименование
программного
обеспечения
Номер версии
(идентификационный
номер программного
обеспечения)*
Цифровой идентификатор
программного
обеспечения*
Наименованиепрограммного
обеспечения
Алгоритм вычисления
цифрового идентификатора
программного обеспечения
LMS Test.Lab
LMS Test.Xpress
LMS Test.Lab
LMS Test.Xpress
Rev. 10B SL1
Rev. 4B SL 1
D8BF0553E13CMD5
0A8ECD44F8E
A9D73DB47
Лист № 7
Всего листов 12
VerificationandJustification LMS-IN-VJ-(SC)Rev. 1.08.0000
Software for SCADASIII,
SCADAS Mobile and SCADAS
Recorder
-Модуль Verification
-Модуль Justification
CA1B10BD819MD5
3A900E4C73D9
EABC95CB9
4A7B7632C098MD5
E8A0C3948443
5C3906AE
Разделение ПО на метрологически значимые и не значимые проведено на «высоком» уровне.
Метрологически значимое ПО «IN-VJ-(SC) Verification and Justification» реализуется в виде
двух отдельных исполняемых файлов. ПО «IN-VJ-(SC) Verification and Justification» имеет
защищенный интерфейс для обмена данных междуметрологически значимыми и не
значимыми частями ПО. ПО «IN-VJ-(SC) Verification and Justification» для исключения
возможности несанкционированной модификации ПО, обновления и иных преднамеренных
изменений имеет индивидуальный для каждого крейта LMS SCADAS лицензионный файл или
USB-ключ. ПО «IN-VJ-(SC) Verification and Justification» по уровню защиты ПО СИ от
непреднамеренных и преднамеренных изменений отнесено к типу «С» по МИ 3286-2010.
Метрологические и технические характеристики:
1. Предел допускаемой относительной погрешности коэффициента усиления
усилителей цифровых измерительных LMS SCADAS:
·
для модулей V4(-II), V8(-II, -E), VS8(-II, -E), VM8(-E), VC8(-E), DB8, VB8(-E) - ±0,2%;
·
для модулей MSC305, DAC, VDAC, PQA(-II)filter off, V12, PQFA, PQMA, PQBA (all) -
±0,4%;
·
для модулей QDAC, DDAC, PQDCA - ±0,5 %;
·
для модуля PQCA в - ±1,4 %;
·
для модуля PQA(-II)filter on - ±2,2 %.
±12±3,16
±20±10
напряжения, В
2.Допустимыезначениясмещениянуляусилителейцифровыхизмерительных
LMS SCADAS приведены в таблице 8:
Таблица 8
для модулей V4(-II), V8(-II, -E), VS8(-II, -E), VM8(-E), VC8(-E):
Диапазон входного±1±0,316
напряжения, В
Смещение нуля, не±5±2,5
более, мВ
для модуля B8:
Диапазон входного±10±1±0,1±0,02
напряжения, В
Смещение нуля, не±20±5±1±0,250
более, мВ
для модуля B8(-E):
Диапазон входного
±10±3,16±1±0,316
±0,1±0,316±0,01±0,00316
Смещение нуля, не
более, мВ
±20±10±5±2,5±1±0,500±0,25±0,1
±5
±5
±10
±5
±1
±1
±2,5
±0,1
±2
Лист № 8
Trial листов 12
для модуля D/QDAC:
Диапазон входного
напряжения, В
Смещение нуля, не
более, мВ
для модуля MSC305:
Диапазон входного
напряжения, В
Смещение нуля, не
более, мВ
для модуля PQA «filter off»:
±10±5±2±1±0,5
±0,25±0,125±0,0625
Диапазон входного
напряжения, В
Смещение нуля, не
более, мВ
±30±25±7±6±5,5
±5,2±2,6±1,3
для модуля PQA «filter on»:
±10±5±2±1±0,5
±0,25±0,125±0,0625
Диапазон входного
напряжения, В
Смещение нуля, не
более, мВ
±35±30±7±6±5,5
±5,2±2,6±1,3
для модуля PQA-II «filter off»:
Диапазон входного
напряжения, В
±10±5±2±1±0,5
±0,125±0,0625
Смещение нуля, не
более, мВ
±30±15±6±3±1,5±1
для модуля PQA-II «filter on»:
±10±5±2±1±0,5±0,25
±0,125±0,0625
Диапазон входного
напряжения, В
Смещение нуля, не
более, мВ
±30±15±6±3,2±2,7±2,4
11
для модуля V12:
±10±5±2
Диапазон входного
напряжения, В
Смещение нуля, не
более, мВ
±20±10±5
для модулей PQFA «filter off»; PQFA «filter on»:
±10±5±2±1±0,5±0,2
Диапазон входного
напряжения, В
Смещение нуля, не
более, мВ
±25±12,5±7±6±5,5±4,2
для модулей PQMA «filter off»; PQMA «filter on»:
±25±10±5±2±1±0,5
±0,25±0,125
Диапазон входного
напряжения, В
Смещение нуля, не
более, мВ
±75±30±25±7±6±5,5
±5,2±2,6
для модуля PQBA:
±1±0,5±0,25±0,1±0,05±0,025
±0,010±0,005
Диапазон входного
напряжения, В
Смещение нуля, не
более, мВ
±5±5±5±5±2±1
±0,5±0,5
напряжения, В
Лист № 9
Всего листов 12
для модуля PQBA-E:
Диапазон
в
ходного
±4±1±0,5±0,25±0,1±0,05±0,025±0,005
более, мВ
Смещение нуля, не
±10±5±5±5±5±2±1±0,5
напряжения, В
для модуля PQBA-II:
Диапазон
в
ходного
±4±2±1±0,5±0,25±0,125±0,0625
более, мВ
Смещение нуля, не
±10±5±2,5±2,5±2,5±1±0,5
3. Пределдопускаемой относительной погрешности установки частоты генератора LMS
SCADAS DAC (VDAC, QDAC, DDAC, CalDAC) - ±5·10
-5
.
4. Диапазон установки размаха напряжения U выходного сигнала на нагрузке 50 Ом –
1 мВ…10 В.
5. Предел допускаемой абсолютной погрешности установки размаха напряжения сигнала
синусоидальной формы U на частоте 1 кГц на нагрузке 50 Ом генератора LMS SCADAS DAC
(VDAC, QDAC, DDAC, CalDAC) - ± (0,01 • U + 0,2 мВ).
Напряжение питания крейтов LMS SCADAS III и LMS SCADAS LAB от сети (88 – 264) В,
(50-60) Гц, для LMS SCADAS Mobile/Recorder/Durability Recorder через адаптер питания.
При использованиимодификаций LMS SCADAS для автономного полевого применения
используется питание постоянным напряжением в диапазоне 9~36 В.
Базовый крейт SCM01 LMS SCADAS имеет встроенный аккумулятор для автономной работы
в течение 3 часов. Аккумулятор автоматически заряжается при подключении к внешнему
источнику питания.
Нормальные условия эксплуатации LMS SCADAS:
·
Температура окружающей среды +(20 ± 5)
°
С;
·
Относительная влажность: до 90% при + 25
°
С;
·
Атмосферное давление: 537 – 800 мм рт. ст.
Рабочие условия эксплуатации:
·
Для крейта LMS SCADASIII температура окружающей среды от +5 до +40
°
С;
·
Для крейта LMS SCADAS Mobile температура окружающей среды от минус
10°С до +55°С;
·
Для крейта LMS SCADAS LAB температура окружающей среды от 0 до +40
°
С
Масса:
·
Крейт SC316не более 20 кг;
·
Крейты SC310, SC311 не более 13 кг;
·
Крейты SC305,SC306 не более 8 кг;
·
Крейт SCM09 не более 10,5 кг;
·
Крет SCD07 не более 10,5 кг;
·
Крейт SCM05 не более 9,5 кг;
·
Крейт SCM03 не более 5,0 кг;
·
Крейт SCM02 не более 5,3 кг;
·
Крейт SCM01,SCR01 не более 2,5 кг.
Габаритные размеры:
·
Крейты SC316 , SC317 – 449 мм х 183 мм х 461 мм;
·
Крейты SC310, SC311 – 336 мм х 183 мм х 461 мм;
·
Крейты SC305,SC306 – 410 мм х 110 мм х 410 мм;
Лист № 10
Всего листов 12
·
Крейт SCM01
·
Крейт SCM02
·
Крейт SCM03
·
Крейт SCM05
– 203 мм x 58 мм x 260 мм;
– 216 мм x 76 мм x 271 мм;
– 340 мм x 60 мм x 300 мм;
– 340 мм x 78 мм x 295 мм;
·
Крейт SCD07– 340 мм x 118 мм x 295 мм;
·
Крейт SCM09– 340 мм x 118 мм x 295 мм;
·
Крейт SCL20 – 448 мм х 177 мм х 448 мм.
Напряжение питания:
Крейт LMS SCADAS Mobile питается постоянным напряжением в диапазоне (9-36) В. Для
работы от источника переменного напряжения LMS SCADAS поставляется вместес
адаптером, для питания переменным напряжением (88 – 264) В при частоте (50- 60) Гц.
Потребляемая мощность:
Максимальное энергопотребление LMS SCADAS в 5-слотовом крейте SCM05/
SCR05
составляет 40 Вт при полной нагрузке (без учета зарядки аккумулятора). В 9-слотовой
конфигурации SCM09/
SCR09 LMS SCADAS потребляет 85 Ватт при полной нагрузке, без
учета зарядки аккумулятора. Для 1-слотовой конфигурации LMS SCADAS SCM01/SCR01
максимальное энергопотребление составляет 15 Вт,для 2-слотовой конфигурации LMS
SCADAS SCM02/SCR02 максимальное энергопотребление составляет 25 Вт, для SC310 -160
Вт.
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на
нижней поверхности крейта в виде наклейки на металлизированной пленке.
1 шт.
1 шт.
Комплектность средства измерений
Усилители цифровые измерительные LMS SCADAS поставляются в следующей
комплектации:
Специализированный корпус (крейт)Тип определятся заказчиком из ряда согласно
таблице 1
2
1 шт.
1
Адаптер питания от сети переменного тока
220 В/110В SCM-AC/DC
Интерфейсная карта LAN Ethernet для
подключения к управляющему
компьютеру.
1 шт.
Формат карты (PCI, PC Card, ExpressCard)
определяется заказчиком в зависимости от
спецификаций управляющего компьютера
SCx-HI-E-D (PCI); SCx-HI-E-LC (PC card)
SCx-HI-E-LE (ExpressCard)
Интерфейсный кабель Ethernet для
подключения к управляющему
компьютеру (витая пара категории 5e) с
разъемами RJ-45 SCx-HIC-E2
Комплект кабельных переходников для
подключения тахометрических каналов и
выходов ЦАП LEMO CAMAC - BNC
female SCM-CAS05, SCM-CAS06
Модули усилителей цифровых
измерительных LMS SCADAS
Типы и количество модулей определяются
заказчиком из ряда согласно таблицам 2, 3, 4
1 шт.
Лист № 11
Всего листов 12
2
Типы и количество кабельных переходников
определяются исходя из выбранной
заказчиком номенклатуры измерительных
усилителей из ряда согласно таблицам 2, 3, 4
1 шт.
1 шт.
1 шт.
по выбору Заказчика
1 шт.
1
Комплект кабельных переходников для
подключения первичных преобразователей
в зависимости от типа измерительных
усилителей
Усилитель цифровой измерительный LMS
SCADAS. Руководство по установке и
использованию
LMS IN-VJ-(SC). Руководство по
верификации и поверке LMS SCADAS I
ПО LMS IN-VJ-(SC) для верификации и
поверки SCADAS
ПО LMS Test.Xpress или LMS Test.Lab на
DVD диске
Индивидуальный лицензионный файл или
USB-ключ
Методика поверки РТ 1515-2011
1 шт.
Поверка
осуществляется по документу МП РТ 1515-2011 «Усилители цифровые измерительные
LMS SCADAS. Методика поверки», утвержденному ФГУ «Ростест-Москва» 14.04.2010 г.
Основное поверочное оборудование:
·
Вольтметр постоянного напряжения В7-78/1 ( диапазон измерений 0-10 В, предел
допускаемой основной погрешности не более ± 0,05%),
·
Частотомер Ч3-64/1 с пределом допускаемой основной погрешности не более ± 10
-6
.
Сведения о методиках (методах) измерений
Руководство по установке и использованию усилителей цифровых измерительных LMS
SCADAS, содержит рекомендации по установке ПО, подготовке к работе измерительных
усилителей, типах и способах подключения первичных преобразователей, которые
поддерживаются усилителями цифровыми измерительными LMS SCADAS, а также
приводится информация о методах измерений прикаждой конфигурации крейтов LMS
SCADAS.
Нормативные документы, устанавливающие требования к усилителям цифровым
измерительным LMS SCADAS.
МИ 1935-88 Государственная поверочная схема для средств измерений электрического
напряжения до 1000 В в диапазоне частот 1·10
-2
…3·10
9
Гц
ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные
положения
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При производственном контроле за соблюдением установленных законодательством
Российской Федерации требований промышленной безопасности к эксплуатации опасного
производственного объекта и при проведении сертификационных и приемо-сдаточных
испытаний продукции.
Лист № 12
Всего листов 12
Изготовитель
Фирма LMS International nv, Бельгия, Researchpark Z1, Interleuvenlaan 68, B-3001 Leuven
Тел. (+32) 16-384-200
Факс (+32) 16-384-350
Электронная почта:
Заявитель
ООО "Компания ОКТАВА+”
127591, Москва, ул. Дубнинская, д.44, корп.1, комн. Прав.
Тел. 8 (495) 799-90-92
Факс: 8 (495) 799-90-93
Электронная почта:
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва» Аттестат аккредитации от 15.03.2010 г. № 30010-10.
117418, г. Москва, Нахимовский проспект, 31
Тел. 8 (495) 544-00-00, 8 (499) 129-19-11
Факс: 8 (499) 124-99-96
Электронная почта:
Е.Р.Петросян
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологии
М.п.
«____»_____________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13204-97 | Усилители постоянного тока измерительные | Ф8029-М1 | ПО "Электроизмеритель", Беларусь, г.Витебск | 1 год | Перейти |
| 25710-03 | Преобразователи давления и разрежения измерительные с пневматическим аналоговым выходным сигналом | МС-П, МП-П, МАС-П, МВС-П, ВС-П, ТС-П, ТНС-П, НС-П | ООО "Манометр", г.Москва | 2 года | Перейти |
| 77098-19 | Комплексы контроля температуры радиоэлектронные цифровые | RFSens PLTC | ООО НТЦ "Радиотехнических Устройств и Систем", г.С.-Петербург | 1 год | Перейти |
| 76829-19 | Системы измерительные газоаналитические | ЭМИ-М1 | ООО "ЭМИ-Прибор", г.С.-Петербург | 1 год | Перейти |
| 56372-14 | Преобразователи измерительные | MCR-FL | Фирма "Phoenix Contact GmbH & Co. KG", Германия | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
