Спектрометры рентгенофлуоресцентные ARL Perform’X, ГРСИ 47730-11
Номер госреестра:
47730-11
Наименование СИ:
Спектрометры рентгенофлуоресцентные
Обозначение типа:
ARL Perform’X
Производитель:
Фирма "Thermo Fisher Scientific (Ecublens) SARL", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43819
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры рентгенофлуоресцентные серии ARL Perform’X (модели ARL
Perform’X 1200, ARL Perform’X 2500, ARL Perform’X 4200
)
Назначение средства измерений
Спектрометры рентгенофлуоресцентные серии ARL Perform’X предназначены для изме-
рения содержания элементов, входящих в состав твердых и жидких веществ, порошков, пленок
и материалов по спектрам рентгеновской флуоресценции.
Описание средства измерений
Принцип действия спектрометров основан на регистрации интенсивности вторичного
рентгеновского излучения образца, возбуждаемого излучением рентгеновской трубки.
Спектрометры рентгенофлуоресцентные серии ARL Perform’X представляют собой напольные
многоцелевые автоматизированные лабораторныеприборы, обеспечивающую измерение,
обработку и регистрацию выходной информации.
Спектрометр состоит из :
-корпуса, служащего для размещения агрегатов спектрометра, стабилизации аналитиче-
ских условий и для защиты пользователя от излучения;
-вакуумного танка, служащего для создания аналитической среды;
- цифрового программируемого безшестереночного высокоскоростного гониометра, слу-
жащего для детектирования, диспергирования и регистрации вторичного рентгеновского
излучения;
-системы визуального контроля для точечного анализа и картирования со встроенной ви-
деокамерой (опция);
- устройств-держателей для автоматической смены кристаллов, коллиматоров и детекто-
ров;
- системы вращения образца (в плоскости его поверхности или вокруг нормали к его по-
верх- ности) в процессе измерения (опция);
- защиты окна рентгеновской трубки от разлития жидкости и попадания порошков;
-датчика распознавания типа образца (твёрдый, жидкий);
-многопозиционный автоматический пробоподатчик X-Y(опция);
-первичной камеры, предназначенной для загрузки образца из атмосферных условий в
аналитическую позицию, вакуумированную или заполненную инертным газом;
-рентгеновской трубки;
- источника питания, служащего для обеспечения всех частей спектрометра электроэнер-
гией с определенными характеристиками;
-высоковольтного полупроводникового генератора;
- блока газовой регулировки, предназначенного для управления потоками гелия и аргон-
метановой смеси;
-блока температурной стабилизации вакуумной камеры и корпуса спектрометра.
-внутреннего блока охлаждения рентгеновской трубки;
-внешнего охлаждающего устройства.
Спектрометры управляются от внешнего персонального компьютера под управлением спе-
циализированного программного обеспечения.
Спектрометры выпускаются трех моделей в зависимости от мощности рентгеновской труб-
ки:
- модель ARL Perform’X 1200 с рентгеновской трубкой мощностью 1200 ВА;
- модель ARL Perform’X 2500 с рентгеновской трубкой мощностью 2500 ВА;
- модель ARL Perform’X 4200 - с рентгеновской трубкой мощностью 4200 ВА.
лист № 2
всего листов 4
Внешний вид спектрометра рентенофлуоресцентного ARL Perform’X приведен на рисунке
1.

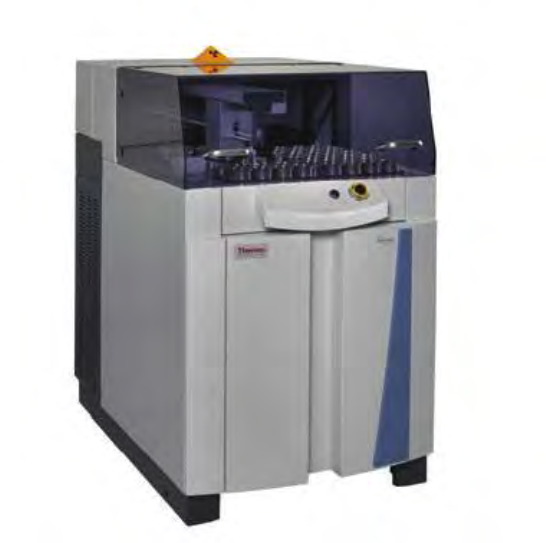

Рис.1 Спектрометр рентенофлуоресцентный ARL Perform’X 4200
(без блока внешнего охлаждения)
Программное обеспечение
Программное обеспечение предназначено для управления работой спектрометра и процессом
измерений, а также для хранения и обработки полученных данных.
фикатор программ-
ного обеспечения
(контрольная сумма
метрологически зна-
числения
граммного
142aea7d8a8816
:0x9
Идентификаци-Номер версии
Цифровой иденти-
Алгоритм вы-
Наименованиеонное наимено- (идентификаци- цифрового
программного вание про-онный номер) идентифика-
обеспечения граммногопрограммноготора про-
обеспечения обеспечения
чим
ой
части
П
О)
обеспечения
ARL Perform’XOXSAS1.5.1
0e4171937cb6897edaCRC
37A
2E65
Структура ПО включает в себя блоки, отвечающие за управление прибором, получение
и хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации.
Структура ПО включает в себя блоки, отвечающие за управление прибором, получение и
хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации.
Защита программного обеспечения от несанкционированных изменений обеспечивается
расчетом цифрового идентификатора метрологически значимой части ПО и сравнением его с
исходным. Защита программного обеспечения от непреднамеренных действий обеспечивается
функциями резервного копирования. Погрешность программного обеспечения входит в сум-
марную погрешность спектрометра. Уровень защиты ПО относится к категории С по МИ 3286-
2010. Идентификатор метрологически значимой части ПО указан в первой цифре номера вер-
сии.
лист № 3
всего листов 4
Метрологические и технические характеристики
Диапазон определяемых элементов
от 18 до 32
от Ве(4)K
a
до Am(95)L
a
кроме редких газов (He, Ne,
Ar, Kr, Xe, Rn) и Ac(89)
45
55
8
1,0
10
6
от 0,5 до 1,5
0,1
от 0,5 до 35
3,5
5
7
8
6000
1375
´
1282
´
832
640
от 20 до 80
от 84 до 106,7
Чувствительность по контрольным элементам (скорость счета,
кимп/с), не менее:
Mo
Mn
Ni
Относительное СКО выходного сигнала (на линии контрольного
элемента ), %, не более:
Mo
Максимальная скорость счета, кимп/с
Параметр локальности системы точечного анализа, мм
Шаг локального картирования при точечном анализе, мм
Диаметры отверстий в кассетах для проб, мм
Потребляемая мощность, кВ
×
А, не более
- модель ARL Perform’X 1200
- модель ARL Perform’X 2500
- модель ARL Perform’X 4200
Средний срок службы, лет
Наработка на отказ, ч
Габаритные размеры (Д
´
Ш
´
В), мм, не более
*
Масса, кг, не более
*
Условия эксплуатации:
- диапазон температуры окружающего воздуха
1
,
о
С
- диапазон относительной влажности окружающего воздуха, % при
t=25
o
С
- диапазон атмосферного давления, кПа
* Без блока внешнего охлаждения и компьютера.
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и
на правую стенку корпуса спектрометра в виде наклейки.
Комплектность средства измерений
- спектрометр;
- компьютер;
- руководство по эксплуатации;
- методика поверки МП-242-1186 -2011.
Поверка
осуществляется по документу «МП-242-1186 -2011. Спектрометры рентгенофлуоресцентные
серии ARL Perform’X (модели ARL Perform’X 1200, ARL Perform’X 2500, ARL Perform’X 4200)
фирмы «Thermo Fisher Scientific» (Ecublens) SARL», Швейцария. Методика поверки», утвер-
жденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.06.2011 г.
Основные средства поверки: стандартный образец состава стали углеродистой и легиро-
ванной УГ5И из комплекта ГСО 4165-91П, 2489-91П-2489-91П.
1
При использовании внешнего блока охлаждения с температурой воды 12
о
С
лист № 4
всего листов 4
Сведения о методиках (методах) измерений
1.«Спектрометры рентгенофлуоресцентные серии ARL Perform’X фирмы Thermo Fisher
Scientific» (Ecublens) SARL, Швейцария. Руководство по эксплуатации», 2010 г.
2.ASTM D 2622-08 "Стандартный метод определения серы в нефтепродуктах методом
рентгенофлуоресцентной спектроскопии с дисперсией по длине волны", разрешенный
к применению в качестве метода испытаний нефтепродуктов на соответствие ГОСТ Р
52660-2006 «Топлива автомобильные. Метод определения содержания серы рентгенов-
ской спектрометрией с дисперсией по длине волны».
3.ГОСТ Р 51795-2001 Цементы. Методы определения содержания минеральных добавок.
Нормативные и технические документы, устанавливающие требования к спектрометрам
рентгенофлуресцентным ARL Perform’X
Техническая документация фирмы «Thermo Fisher Scientific» (Ecublens) SARL», Швей-
цария.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
при выполнении работ по обеспечению безопасных условий и охране труда и при оцен-
ке соответствия продукции обязательным требованиям, установленным законодательством рос-
сийской Федерации.
Изготовитель
фирма «Thermo Fisher Scientific» (Ecublens) SARL, Швейцария
Адрес: En Vallaire Оuest C, Case Postale 1024, Ecublens, Switzerland.
Тел.: + 41 21 694 71 11,факс: + 41 21 694 71 12, эл.почта:
.
Заявитель
ООО «Термо Техно», г.Москва.
Юр. адрес 101000, г. Москва, Колпачный переулок, д. 9а, стр. 1, этаж 2, комната 3
Почтовый адрес 101000, г. Москва, Колпачный переулок, д. 9а, стр. 1, этаж 2, комната 3
Тел: (495) 783 82 11, 625 39 05, факс: (495) 621 59 02, эл.почта:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег.№ 30001-10.
Адрес:190005, Санкт-Петербург, Московский пр., 19. Тел.: (812) 251-76-01.
Факс: (812) 713-01-14, эл.почта:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М.П.«______»____________2011 г.
