Измерители частоты автоциркуляции ASTR-М, ГРСИ 47720-11
Номер госреестра:
47720-11
Наименование СИ:
Измерители частоты автоциркуляции
Обозначение типа:
ASTR-М
Производитель:
ООО "ТИЭМ", г.Томск
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43808
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители частоты автоциркуляции ASTR-М
Назначение средства измерений
Измерители частоты автоциркуляции ASTR-М (далее измерители) предназначены для
преобразования скорости распространения Рэлеевской ультразвуковой волны в металлах в
частоту автоциркуляции импульсов и измерения этой частоты.
Описание средства измерений
Принцип действия измерителя основан на преобразовании скорости распространения
Рэлеевской ультразвуковой волны в металлах в частоту автоциркуляции импульсов и
измерении этой частоты в контролируемом объекте.
Суть метода автоциркуляции импульсов заключается в том, что прошедший по образцу
ультразвуковой импульс преобразуется в приёмном пьезопреобразователе ультразвукового
датчика в электрический сигнал, формирующий следующий вводимый в образец импульс. При
этом частота импульсов автоциркуляции зависит от времени «пробега» импульсом расстояния
междупьезопреобразователями,азначит(принеизменномрасстояниимежду
пьезопреобразователями – базе L) от скорости распространения ультразвука в контролируемом
объекте:
V =
n
·L,
где V – скорость звука в материале изделия, м/с;
n
– измеряемая частота, Гц; L – база
ультразвукового датчика, м.
Частота автоциркуляции
n
и определяемая через неё скорость ультразвуковых волн V,
являющиесяинформативнымипараметрамиовнутреннемсостоянииматериала
контролируемого изделия, могут быть использованы для неразрушающего контроля.
Состав измерителя: электронно-измерительный блок (ЭИБ); ультразвуковой датчик
(УД).
Электронно-измерительный блок содержит два основных функциональных блока: узел
автоциркуляции и частотомер.

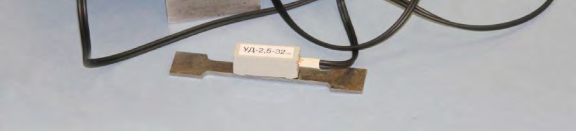

Ультразвуковой датчик представляет собой пьезопреобразователь, состоящий из
излучающей и принимающей секций с базой 32 мм и кабеля длиной 1,5 м. Крепление датчика к
контролируемому объекту осуществляется с помощью магнита РЗМ.

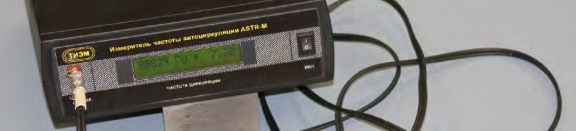

Рисунок 1 – Общий вид измерителя частоты автоциркуляции ASTR-М
лист № 2
всего листов 4
Пломбированиеизмерителяотнесанкционированногодоступаосуществляется
мастичной пломбой, которую наносят на шурупы, скрепляющие нижнюю крышку с верхней
крышкой измерителя. Схема пломбировки приведена на рисунке 2.
Рисунок 2 – Схема пломбировки измерителя ASTR-М.
Программное обеспечение
Основные функции программного обеспечения (ПО) измерителя: прием, обработка и
отображение измерительной информации на встроенном индикаторе, а также передача данных
на персональный компьютер через COM-порт.
Идентификационные данные ПО измерителя приведены в таблице 1.
Наименование
программного
обеспечения
Таблица 1
наименование
обеспечения
программного
Цифровой
Идентификационное
Номер версииидентификатор
программного
програ
мм
ного
обеспечения обеспечения (хэш-код
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
ПО измерителяASTRM_COM2.1––
Способ идентификации ПО – отображение идентификационного наименования и
номера версии на наклейке печатной платы в корпусе измерителя. Обновление ПО в процессе
эксплуатации измерителя не осуществляется.
Уровень защиты программного обеспечения измерителя соответствует «А» по
классификации МИ 3286-2010.
Метрологические и технические характеристики
Метрологические характеристики приведены в таблице 2.
Значение
Таблица 2
от 60 до 100
±
1
от 2000 до 3000
± 10
Наименование
Диапазон измерений частоты автоциркуляции, кГц
Пределы допускаемой абсолютной погрешности измерений частоты, Гц
Диапазон преобразуемых скоростей распространения Рэлеевских
ультразвуковых волн, м/с
Пределы допускаемой относительной погрешности преобразований
скоростей волн, %
Расстояние между излучающим и приёмным пьезопреобразователями
(база ультразвукового датчика), мм
от 31 до 33
Электропитание измерителя от автономного источника питания (шесть
аккумуляторных элементов, напряжением 1,2 В, емкостью 2000 мА·ч), В7,2.
лист № 3
всего листов 4
185
´
170
´
64;
40
´
13
´
20.
1,0.
8.
Габаритные размеры:
– электронно-измерительного блока (ЭИБ), мм
– датчика ультразвукового УД-2,5-32, мм
Масса измерителя, кг, не более
Средний срок службы, лет, не менее
Время непрерывной работы измерителя от автономного источника
питания без перезарядки, (при непрерывной работе и индикации), ч, не менее
8.
Рабочие условия эксплуатации по группе 4 ГОСТ 22261-94.
По устойчивости к климатическим воздействиям измеритель соответствует группе
исполнения 4 по ГОСТ 22261-94.
Знак утверждения типа
наносится методом трафаретной печати на переднюю панель электронно-измерительного
блока, на титульный лист Руководства по эксплуатации – типографским способом.
Комплектность средства измерений
Комплект поставки измерителя
соответствует указанному в таблице 3.
Наименование
Кол-во
Таблица 3
1 Электронно-измерительный блок
2 Датчик ультразвуковой УД-2,5-32
3 Комплект контрольных образцов
4 Зарядное устройство
5 Кабель измерительный
6 Руководство по эксплуатации
7 Методика поверки
8 ЗИП: масло трансформаторное
салфетка
1 шт.
2 шт.
1 шт.
1 шт.
1 шт.
1экз.
1 экз.
1 уп. 100 мл
1 шт.
Поверка
осуществляется по документу ТИЭМ.410114.002.МП «Измерители частоты автоциркуляции.
Методика поверки», утвержденному ФГУ «Томский ЦСМ» в июле 2011 г.
Перечень основных средств поверки:
– комплект ультразвуковых стандартных образцов (мер) толщины КУСОТ 180, № 02
из стали 40Х13 № 02 50 мм, 40Х13 № 02 100 мм; меры из алюминия Д16Т № 02 50 мм, Д16Т
№ 02 100 мм, отклонение от среднего по комплекту ± 11 м/с;
– частотомер Ч3-54, диапазон измерений импульсных сигналов от 0,1 до 120 ּ10
6
Гц
при напряжении входного сигнала от 0,3 до 100 В; относительная погрешность измерений
частоты ± 1,5·10
-7
%;
– штангенциркуль типа ШЦ, цена деления 0,1 м.
Сведения о методиках (методах) измерений
Метод измерений приведен в документе РЭ 4276-002-20687795-2011 «Измеритель
частоты автоциркуляции ASTR-М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
частоты автоциркуляции ASTR-М
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие
технические условия.
лист № 4
всего листов 4
автоциркуляцииASTR-М.
ТУ 4276-002-20687795-2011Измерительчастоты
Технические условия.
Рекомендации по области применения в сферах государственного регулирования
обеспечения единства измерений
Измерителиприменяютсяпривыполненииработпооценкесоответствия
промышленной продукции и продукции других видов, а также иных объектов установленным
законодательством Российской Федерации обязательным требованиям.
Изготовитель
Общество с ограниченной ответственности «ТИЭМ» (ООО «ТИЭМ»).
Юридический адрес: Россия, 634021, г.Томск, пр. Академический,2/4.
Телефон: (3822) 25-94-74; факс (3832) 25-95-76.
E-mail:
.
Испытательный центр
ГЦИ СИ Федерального государственного учреждения «Томский центр стандартизации,
метрологии и сертификации» (ФГУ «Томский ЦСМ»).
Юридический адрес: Россия, 634012, г. Томск, ул. Косарева, д.17-а.
Телефон: (3822) 55-44-86, факс: (3822) 56-19-61, 55-36-76.
E-mail:
.
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30113-08 от 14.04.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М.п.«»2011 г.
