Приложение к свидетельству № 43801
об утверждении типа средств измерений
лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные многоканальные для диагностики и испытаний под-
вижного состава «ЭВКЛИД»
Назначение средства измерений
Комплексы измерительные многоканальные для диагностики и испытаний подвижного
состава «ЭВКЛИД» предназначены для измерения электрического напряжения с выхода пер-
вичных измерительных преобразователей электрических и неэлектрических величин, уста-
навливаемых на устройствах и системах железнодорожного подвижного состава с целью кон-
троля их функционирования.
Описание средства измерений
Комплексы измерительные многоканальные для диагностики и испытаний подвижного
состава «ЭВКЛИД» состоят из блоков измерительных, комплекта коммуникационных кабелей
и коммутаторов, компьютера с периферийным оборудованием, и программного обеспечения.
Блоки измерительные выполнены на основе оборудования компании “National Instru-
ments Corporation”. Наименование, обозначение, размещение и составные части блоков изме-
рительных представлены в таблице ниже.
обозна-
чение
размещениек-во
шасси
модуль кон-
NI 9012
пряжения
модуль син-
NI 9403
БИ-П
БИ-Л
БИ-ВЛ
БИ-КМ
сечения поезда до 5
локомотив до 6
вагон-лаборатория 1
кабина машиниста 1
количество составных частей измерительного блока
модуль преоб-
NI 9111
троллера
разователя на-
хронизации
NI 9205
111-
114-
111-
1111
Метрологические характеристики определяются параметрами преобразователей напря-
жения измерительных NI 9205 (№ государственного реестра 39965-08).
Модули преобразователей напряжения измерительных NI 9205, модули контроллеров NI
9012 и модуль синхронизации NI 9403 устанавливаются в шасси NI 9111. Внешний вид блока
измерительного показан на рисунке 1, внешний вид модуля преобразователя напряжения NI
9205 – на рисунке 2.
Пломбирование осуществляется путем установки фирменных заклепок на боковой пане-
ли корпуса модулей преобразователей напряжения измерительных NI 9205. Знак поверки в
виде наклейки размещается в свободной части боковой панели шасси NI 9111.
Выходы первичных измерительных преобразователей (в комплект поставки не входят)
подключаются к входным каналам преобразователей напряжения измерительных NI 9205, в
которых осуществляется масштабирование мгновенных значений входного напряжения и
аналого-цифровое преобразование в цифровой код. Цифровые сигналы по внутренней шине
передаются с преобразователя напряжения NI 9205 в контроллер NI 9012, с выхода которого
по интерфейсной шине Ethernet поступают в компьютер, в котором производится обработка,
отображение и хранение измерительной информации. Коэффициенты преобразования вход-
ных величин первичных измерительных преобразователей в выходное напряжение вводятся
программно пользователем комплекса.
По техническим требованиям комплексы измерительные многоканальные для диагно-
стики и испытаний подвижного состава «ЭВКЛИД» соответствуют ГОСТ 22261-94.
лист № 2
всего листов 7
Программное обеспечение
Программное обеспечение «ЭВКЛИД-П» выполняет функции управления режимами ра-
боты, математические функции обработки, представления и хранения измерительной инфор-
мации. Оно состоит из следующих блоков:
- программное обеспечение для прошивки ПЛИС, расположенной на шасси NI 9111;
шасси NI 9111модуль контроллера NI 9012
модули преобразователей напряжения NI 9205

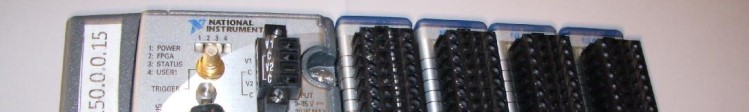

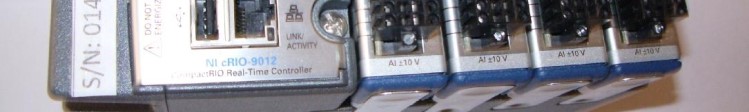

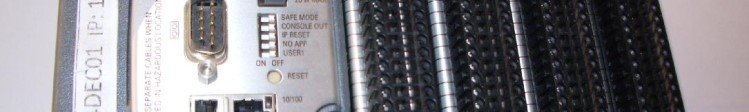

Рисунок 1. Общий вид измерительного блока

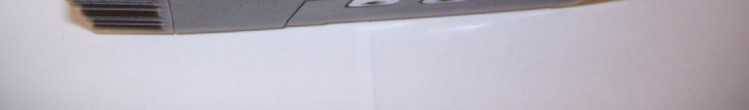

место пломбирования

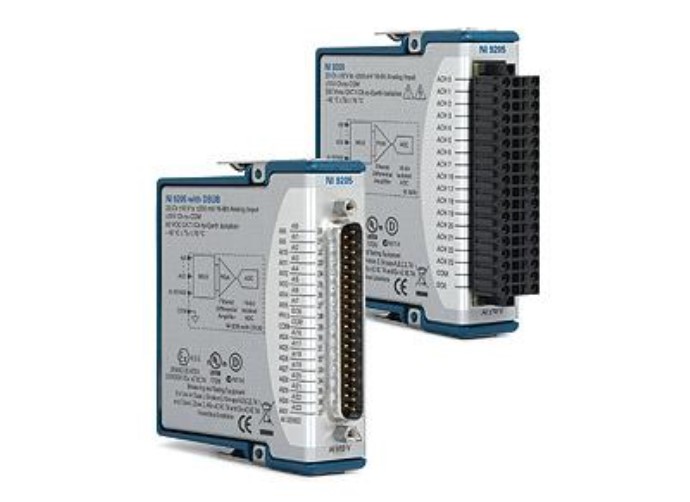

Рисунок 2. Общий вид модулей преобразователей напряжения NI 9205
лист № 3
всего листов 7
- программное обеспечение для контроллеров NI 9012;
- программное обеспечение для компьютера.
Программное обеспечение для прошивки ПЛИС написано на языке программирования
LabView FPGA. Оно предназначено для того, чтобы на аппаратном уровне с заданной часто-
той оцифровки считывать с выбранных пользователем каналов измерительные данные, выби-
рать тип подключения выходов первичных измерительных преобразователей, и устанавливать
пределы измерения напряжения.
Программное обеспечение для контроллеров NI 9012 состоит из двух модулей. Первый
модуль осуществляет считывание измеренных данных с модулей преобразователей напряже-
ния NI 9205, проводит обработку данных и производит запись в память FIFO контроллера.
Второй модуль осуществляет передачу данных по протоколу TCP на внешний компьютер.
Кроме того, данная часть программного обеспечения позволяет вводить установочные коэф-
фициенты пересчета измеренного электрического напряжения в физические величины в соот-
ветствии с паспортными данными первичных измерительных преобразователей. Установоч-
ные коэффициенты хранятся в файловой системе контроллера.
Программное обеспечение для компьютера организует интерфейс пользователя, выпол-
няет общие управляющие функции, считывает измерительные данные, отображает их на эк-
ране монитора и записывает данные в файловую систему. Управление параметрами подклю-
чения измерительных каналов и файловая система данных защищены паролем доступа.
Калибровочныеконстанты,записанныевэнергонезависимойпамятимодулей
преобразователей напряжения NI 9205, могут быть изменены только в авторизованном центре
компании “National Instruments Corporation”, и недоступны изготовителю и пользователю.
В программное обеспечение для контроллеров прошита утилита, считывающая кон-
трольную сумму кода, которая передается внешнему компьютеру, и сравнивается с суммой,
прошитой в коде на внешнем компьютере. Кроме того, производится проверка контрольной
суммы кода программного обеспечения для внешнего компьютера. Если все контрольные
суммы соответствуют заданным, то при запуске программы отображается окно с надписью
«ЭВКЛИД-П 1.0.x», где х – целое число ≥ 1, обозначающее порядковый номер модификации
версии программного обеспечения. Модификации версии программного обеспечения могут
быть связаны с несущественными функциональными добавлениями и не влияют на техниче-
ские и метрологические характеристики.
Программное обеспечение устанавливается на компьютер и контроллеры изготовителем
и не может быть изменено пользователем.
Данные об уровне защиты и идентификации программного обеспечения представлены в
таблице ниже.
уровень защиты
ЭВКЛИД-П
1.0.x; где
x
–
целое число ≥ 1
идентификацион-идентификационный
ное наименование номер версии
класс риска C по WELMEC 7.2 для категории U
класс C по МИ 3286-2010
алгоритм проверки
идентификационного номера версии
автоматическое вычисление контрольных сумм
с представлением результата в виде идентифи-
кационных данных
(наименование, номер версии программного
обеспечения)
Метрологические и технические характеристики
Количество измерительных каналов
измерительный блок БИ-П32
измерительный блок БИ-Л 128
измерительный блок БИ-ВЛ32
измерительный блок БИ-КМ32
лист № 4
всего листов 7
от 18 до 24 В
9,5
11,5
9,5
10,5
144
38
Количество измерительных блоков
измерительный блок БИ-Пдо 5
измерительный блок БИ-Лдо 6
измерительный блок БИ-ВЛ 1
измерительный блок БИ-КМ 1
Общее максимальное количество измерительных каналов992
Максимальное время на один отсчет1 мс
Количество разрядов аналого-цифрового преобразования16 бит
Входное сопротивление измерительных каналов10 ГОм
Диапазон входного напряжения
о
т ± 0,05 до ± 10
В
Пределы основной относительной погрешности измерения напряжения
при температуре (25 ± 5)
о
С
1
от 0,1 до 0,35 %
Дополнительная относительная температурная погрешность измерения
напряжения в рабочем диапазоне температур
2
от 0,07 до 0,15 %
1. Пределы основной относительной погрешности определяются формулой
δ
0
= ± [A + B · (R / M)], где M – значение входного напряжения, R – верхний предел диапа-
зона, A и B – указанные ниже параметры мультипликативной и аддитивной компонент по-
грешности преобразователей измерительных NI 9205
2. Дополнительная относительная погрешность в рабочем диапазоне температур определя-
ется формулой δ
Т
= ± [A
T
+ B
T
· (R / M)] · (T – T
0
), где A
T
и B
T
– указанные ниже параметры
мультипликативной и аддитивной компонент температурной погрешности преобразовате-
лей измерительных NI 9205, T – значение температуры окружающей среды,
T
0
= + 20
о
С при T < 20
о
С, T
0
= + 30
о
С при T > 30
о
С
диапазоны измере-параметры A / Bпараметры A
T
/ B
T
дополнительной тем-
нийосновной погрешности, %пературной погрешности, ·10
-6
± 0,2 В 0,07 / 0,1 11 / 3,3
± 1 В0,05 / 0,0611 / 1,4
± 5 В0,05 / 0,06 11 / 1
11 / 0,9
319
357
± 10 В0,04 / 0,06
Параметры электропитания измерительных блоков
3
напряжение постоянного тока
потребляемая мощность, не более, Вт
измерительные блоки
измерительный блок БИ-П
измерительный блок БИ-Л
измерительный блок БИ-ВЛ
измерительный блок БИ-КМ
компьютер
монитор
суммарная потребляемая мощность в комплекте, не более, Вт
с одним монитором
с двумя мониторами
3. Источники (блоки) питания в комплект поставки не входят
Характеристики компьютера
операционная система
оперативная память
дисковое пространство
степень защиты
MS Windows XP
1 Гбайт
340 Гбайт
IP20
лист № 5
всего листов 7
1,25
1,75
1,25
1,40
3,0
2,8
9,3
от – 40 до + 70 °C
от 10 до 90 %
измерительные блоки
компьютер с монитором
1280x1024
483 мм
IP20
180 х 88 х 93
270 х 255 х 128
527 х 421 х 72
35
44,5
от 0 до + 40 °C
от 20 до 90 %
Характеристики монитора
разрешение
размер экрана по диагонали
степень защиты
Габаритные размеры, мм
измерительные блоки
компьютер
монитор
Масса, не более, кг
измерительные блоки
измерительный блок БИ-П
измерительный блок БИ-Л
измерительный блок БИ-ВЛ
измерительный блок БИ-КМ
кабель коммуникационный при длине до 20 м
компьютер
монитор
общая масса в полной комплектации
с одним монитором
с двумя мониторами
Рабочие условия эксплуатации
измерительные блоки
температура
относительная влажность воздуха
компьютер с периферийным оборудованием
температура
относительная влажность воздуха
Условия транспортирования и хранения в заводской упаковке
температура
относительная влажность воздуха
Общие требования к измерительным блокам
от – 20 до + 60 °C
от 5 до 90 %
4 группа
ГОСТ 22261-94
Безопасность
измерительные блоки
компьютер с монитором
ГОСТ Р 52319-2005
ГОСТ Р 51841-2001;
ГОСТ Р МЭК
60204-1-2007
III по ГОСТ 12.2.007.0
класс защиты от поражения электрическим током
Электромагнитная совместимость
ГОСТ Р 51522-99 для
оборудования класса Б
ГОСТ Р 51841-2001;
ГОСТ Р 51317.6.2-2007;
ГОСТ Р 51317.6.4-2009
Знак утверждения типа
Знак утверждения типа наносится боковую панель компьютера, монитора, шасси блоков
измерительных в виде наклейки, и на титульный лист руководства по эксплуатации типограф-
ским способом.
лист № 6
всего листов 7
Комплектность средства измерений
наименование и обозначение
блок измерительный для сечений поезда БИ-П
блок измерительный для локомотива БИ-Л
блок измерительный вагона-лаборатории БИ-ВЛ
блок измерительный кабины машиниста БИ-КМ
кабели коммуникационные
коммутаторы
компьютер APC810
монитор AP920
мышь компьютерная
клавиатура компьютерная
руководство по эксплуатации НПДК.411134.010РЭ
методика поверки ЭВКЛИД.МП.2011
количество
до 5 (по заказу)
до 6 (по заказу)
1
1
до 300 м (по заказу)
до 13 (по заказу)
1
1 или 2 (по заказу)
1
1
1
1
Поверка
осуществляется в соответствии с документом ЭВКЛИД.МП.2011 «Комплексы измерительные
многоканальные для диагностики и испытаний подвижного состава ЭВКЛИД», утвержден-
ным руководителем ГЦИ СИ «Росиспытания» 01.08.2011 г.
Средства поверки:
наименование и требования к
метрологическим характеристикам
калибратор постоянного напряжения
относительная погрешность воспроизведения
постоянного напряжения в диапазоне от
0,05 до 10 В не более ± 0,025 %
рекомендуемое средство поверки и его
метрологические характеристики
калибратор универсальный Fluke 9100
относительная погрешность воспроизведения
постоянного напряжения в диапазоне от
0,05 до 10 В не более ± 0,015 %
Сведения о методиках (методах) измерений
Методы измерений изложены в разделе 4 документа НПДК.411134.010РЭ «Комплексы
измерительные многоканальные для диагностики и испытаний подвижного состава «ЭВК-
ЛИД». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к комплексам измерительным
многоканальным для диагностики и испытаний подвижного состава «ЭВКЛИД»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие тех-
нические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции (железнодорожно-
го подвижного состава) обязательным требованиям, установленным техническим регламен-
том о безопасности высокоскоростного железнодорожного транспорта.
Изготовитель
Закрытое акционерное общество «Новые технологии неразрушающий контроль»
(ЗАО «НТНК»); юридический адрес: 127254, Москва, Огородный проезд, д. 5, тел./факс
(495)619-78-18
лист № 7
всего листов 7
Заявитель
Закрытое акционерное общество «Новые технологии неразрушающий контроль»
(ЗАО «НТНК»); юридический адрес: 127254, Москва, Огородный проезд, д. 5, тел./факс
(495)619-78-18
Испытательный центр
Некоммерческая организация «Инновационный фонд «Росиспытания», аттестат аккре-
дитации № 30123-10; »); юридический адрес: г. Москва, Гранатный пер., д. 4;
тел. (495)236-41-71, факс (499)230-36-25
Заместитель
Руководителя Федерального
агентства по техническомуЕ.Р. Петросян
регулированию и метрологии
м.п.«______»_______________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
