Радиометры объемной активности альфа-, бета- излучающих радионуклидов в воздухе iCAM, ГРСИ 47698-11
Номер госреестра:
47698-11
Наименование СИ:
Радиометры объемной активности альфа-, бета- излучающих радионуклидов в воздухе
Обозначение типа:
iCAM
Производитель:
Компания "Canberra Industries Inc.", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43786
об утверждении типа средств измерений
Лист №1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Радиометры объемной активности альфа-, бета-излучающих
радионуклидов в воздухе iCAM
Назначение средства измерений
Радиометры объемной активности альфа-, бета- излучающих радионуклидов в
воздухе iCAM (далее – радиометры iCAM) предназначены для измерения объемной
активности альфа- и бета- активных аэрозолей в воздухе рабочей зоны.
Описание средства измерений
Радиометры iCAM осуществляют непрерывные одновременные измерения активности
альфа- и бета- активных аэрозолей в воздухе в реальном времени с компенсацией фонового
альфа- и бета- излучения радона и торона.
В приборе реализована многоканальная спектрометрия альфа-излучения, отдельная
дискриминация бета-излучения, статическая или динамическая компенсация фонового гам-
ма-излучения, высокая эффективность регистрации низкоэнергетического бета-излучения.
Радиометры iCAM выпускаются в нескольких модификациях:
-модификация радиометра iCAM/S обеспечивает статическую компенсацию постоян-
ного фона гамма-излучения при измерении бета-активности;
-модификация радиометра iCAM/D-обеспечивает динамическуюкомпенсацию изме-
няющегося фона гамма-излучения при измерении бета-активности (для этого используется
второй детектор);
-модификация радиометра iCAM/S/G или iCAM/D/G-обеспечивает возможность мони-
торинга мощности дозы гамма-излучения за счет наличиявнешнего детектора гамма-
излучения G64.
Предусмотрены две конфигурации фильтра:
- неподвижный фильтр- стандартная комплектация со съемным фильтром, установлен-
ном на картридже ;
-подвижный ленточный фильтр ( iCAM / МF) , в качестве фильтра используется лента в
рулоне.
Радиометры iCAM имеют многоуровневую систему сигнализации о превышении поро-
говой активности альфа-, бета- и, если необходимо, гамма-излучения. Сигнализация о пре-
вышении порога осуществляется локально, за счет визуальных и звуковых сигнализаторов,
дистанционно, за счет реле, и централизованно, за счет подключения к соответствующей се-ти
мониторинга. Все срабатывания сигнализации заносятся в архив.
Радиометр iCAM состоит из измерительного, насосного и светового блоков, смонтиро-
ванных в стальном корпусе, обеспечивающем защиту от климатических воздействий по
классу IP42, а также подавление электромагнитных помех.
С помощью насосного блока воздух прокачивается через рабочую камеру измеритель-
ного блока прибора, при этом происходит осаждение радионуклидов, имеющихся в воздухе,
на съемный аэрозольный фильтр, закрепленный в картридже. Прибор обеспечивает непо-
средственное электронное измерение расхода воздуха с сигнализацией о пониженном или
повышенном расходе.
Для регистрации альфа- и бета- излучения радионуклидов, осажденных на фильтр, в
камере измерительного блока расположен пассивированный ионно-имплантированный пла-
нарный кремниевый детектор PIPS компании Canberra.
Блоки вторичной электроники для обработки зарядовых сигналов с предусилителя де-
тектора, электронное устройство для измерения количества воздуха, прокачиваемого через
аэрозольный фильтр, также находятся в измерительном блоке. Расчеты активности на аэро-
Лист № 2
Всего листов 6
зольном фильтре, объемной активности воздуха, сравнение полученных данных с пороговы-
ми значениями производятся процессором измерительного блока.
Результаты измерений выводятся на жидкокристаллический дисплей, обеспечивающий
отображение всей информации, и вместе с кнопками, расположенными на передней панели
прибора, образующих интерфейс пользователя. Интерфейс позволяет выводить данные в
различных форматах, отображать альфа-спектр в реальном времени, выполнять различные
функции управления и контроля, включая просмотр информации о приборе, рабочих пара-
метров, уровней настройки порогов сигнализации, проверку калибровки, просмотр архива и
др.. Имеется также возможность вывода результатов по каналам связи RS-232 или RS-485 на
компьютер или систему радиометрического контроля предприятия.
Для измерения уровня внешнего гамма-излучения прибор может быть снабжен допол-
нительным гамма-детектором G64, при этом измеряемая мощность амбиентной дозы сравни-
вается с установленными пользователем порогами.
Радиометры iCAM обеспечивают визуальную и звуковую индикацию превышения по-
рогов по активности включением красного проблескового маячка в световом блоке и двух-
тонального звукового сигнала.
Радиометры iCAM поставляются со встроенной батареей резервного питания, обес-
печивающей работу прибора в течение 30 мин. в случае отключения электропитания.
Программное обеспечение
Радиометры объемной активности альфа-, бета- излучающих радионуклидов в воздухе
iCAM являются интеллектуальными , полностью автоматизированными приборами со
встроенным микропрограммным обеспечением, обеспечивающим при подаче сетевого на-
пряжения без вмешательства оператора проводить инициализацию и самотестирование и
переход в нормальный режим работы.
Встроенное микропрограммное обеспечение в режиме контроля (Monitoring) автома-
тически обеспечивает выполнение следующих функций:
-автоматическая проверка, инициализация и выход на рабочий режим при включении,
- -отображение на экране дисплея поступающих данных в различных форматах в ре-
альном времени,
- отображение по умолчанию измеренной активности в заданных заранее единицах,
- занесение результата мониторинга в базу данных.
Режимы настройка (SETUP) и проверка (CHECK) предназначены для использования
исключительно техническими специалистами при наличии пароля.
Для удобства настройки и проверки калибровки возможно приобретение программы
конфигурирования ( iConfig).
Номер версии
ПО
Таблица 1
Наименование
программного
обеспечения
«Микропрограмма
управления ра-
диометром
iCAM »
Идентификацион-
ное наименование
ПО
iCAM2104E.s2
2.10
Контрольная сум-
ма исполняемого
кода
717B1410203АAB
998A10B174EA8B
0FCBD
Алгоритм вы-
числения циф-
рового кода
МD5
Процесс измерения и контроля системы сигнализации радиометров iCAM может
быть приостановлен следующими действиями:
- нажатие на рычаг извлечения фильтра;
- вход в режим настройки конфигурации, режим SETUP;
- вход в режим проверки калибровки, режим CHECK
Лист № 3
Всего листов 6
Защита от преднамеренных изменений ПО обеспечиваетсяпрограммными и
аппаратными средствами:
-нажатие на рычаг извлечения фильтра защищен установкой замка;
-вход в режим настройки конфигурации защищен независимым паролем;
-вход в режим проверки калибровки защищен другим независимым паролем.
Паролем можно защитить также кнопки MUTE (отключение звуковой сигнализации) и
RESET(сброс) в режиме настройки конфигурации.
При попытке получить доступ к функции, защищенной паролем, на дисплей
выводится страница запроса пароля, и пока не будет введен правильный пароль и запущен
соответствующий режим, прибор продолжает выполнять функции измерения и слежения за
срабатыванием сигнализации.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений
соответствует классу А в соответствии с МИ 3286-2010.

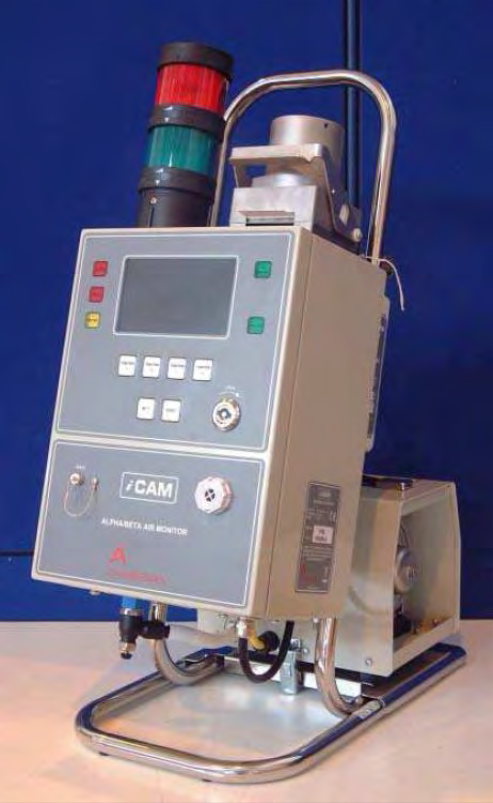

Рис. 1 Фотография общего вида радиометров iCAM
Метрологические и технические характеристики
Основные метрологические и технические характеристики радиометров объемной
активности альфа-, бета-излучающих радионуклидов в воздухе iCAM приведены в таблице 2.
Лист № 4
Всего листов 6
Наименование параметра
Таблица 2
№
П/П
1
Значение
0,1 – 2,28
2
4,5 – 5,7
3
4
не более 0,3
не менее 0,22
5
не менее 0,22
6
не менее 0,22
7
не менее 0,15
15-60
8
9
±30
10
11
Диапазон регистрируемых энергий бета-излучающих радионуклидов,
МэВ
Диапазон регистрируемых энергий альфа-излучающих радионуклидов,
МэВ
Фон радиометра, с
-1
Эффективность регистрации бета-излучения для твердых источников из
90
Sr+
90
Y типа 1СО, с
-1
×
Бк
-1
Эффективность регистрации альфа-излучения для твердых источников
из
239
Pu типа 1П9, с
-1
×
Бк
-1
Эффективность регистрации бета-излучения для источников из
90
Sr+
90
Y
на аэрозольных фильтрах диаметром 25 мм типа ICAM/FC, с
-1
×
Бк
-1
Эффективность регистрации альфа-излучения для источников из
241
Am
на аэрозольных фильтрах диаметром 25 мм типа ICAM/FC, с
-1
×
Бк
-1
Диапазон скорости прокачки воздуха, л/мин
Предел относительной погрешности определения объемной активности
альфа - излучающих радионуклидов, %
Предел относительной погрешности определения объемной активности
бета - излучающих радионуклидов, %
Диапазон измеряемой объемной активности бета-излучающих радио-
нуклидов, Бк/м
3
±30
2·10
-1
- 10
7
12
Диапазон измеряемой объемной активности альфа-излучающих радио-
нуклидов, Бк/м
3
10
-2
– 10
6
не более10
13
14
245
535
170
15
12
7
16
от 5 до 40
86 – 106,7
30 - 85
(100-230)±10%
17
18
Время установления рабочего режима прибора, мин.
Габаритные размеры, мм
ширина
высота( с красно-зеленым маячком)
длина
Масса, кг
- без насоса со стандартным неподвижным фильтром,
- насос Nitto VP0940
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- атмосферное давление, кПа
- относительная влажность воздуха, %
Напряжение питания переменного тока, В
Потребляемая мощность , ВА
- радиометр iCAM без насоса,
- насос NittoVP0940
43
245
Знак утверждения типа
наносится методом компьютерной графики на титульном листе Руководства по эксплуатации.
Комплектность средства измерений
В комплект поставки Радиометров объемной активностиальфа-, бета- излучающих
радионуклидов в воздухе iCAM входят составные части и эксплуатационная документация,
указанные в таблице 3.
Лист № 5
Всего листов 6
Примечание
ОбозначениеКол-
во
ICAM/S
1
*
Модификация выбира-
ется Заказчиком
ICAM/D
1
*
Модификация выбира-
ется Заказчиком
ICAM/MF
1
*
Модификация выбира-
ется Заказчиком
Таблица3
№Наименование
п/п
1 Радиометр iCAM со статической
компенсацией фона гамма-излучения
и неподвижным фильтром
2 Радиометр iCAM с динамической
компенсацией фона гамма-излучения
и неподвижным фильтром
3 Радиометр iCAM с динамической
компенсацией фона гамма-излучения
и ленточным фильтром
4 Дополнительный детектор G64 для
измерения гамма-излучения
ICAM/G1
ICAM/N2401
ICAM/R62401
Необходимость по-
ставки определяется
при заказе-
Модель и необходи-
мость поставки опре-
деляется Заказчиком
5 Насос Nitto-Kohki VP0940 с глу-
шителем
6 Насос Rietschele VTE6-240 с глуши-
телем
7 Клапан регулировки расхода воздуха
ICAM/FR1
ICAM/В240
1
ICAM/Т240
1
ICAM/FC
8 Подставка, укомплектованная венти-
лем регулировки расхода и необхо-
димыми кабелями (без насоса)
9 Тележка, укомплектованная венти-
лем регулировки расхода и необхо-
димыми кабелями (без насоса)
10 Стекловолоконный фильтр в кар-
тридже
11 Фильтр Fluoropore в картридже
ICAM/FCF
ICAM/ROLL
12 Ленточный фильтр Fluoropore в ру-
лоне
13 Диск с программой конфигурирова-
ния и вывода отчетов
iConfig
1
Необходимость по-
ставки определяется
при заказе
Необходимость по-
ставки определяется
при заказе
Необходимость по-
ставки определяется
при заказе
Количество определя-
ется Заказчиком
Количество определя-
ется Заказчиком
Количество определя-
ется Заказчиком
Необходимость по-
ставки определяется
при заказе
CPR315MN005
1
14 Руководство по эксплуатации «Ра-
диометр объемной активности аль-
фа-, бета- излучающих радионукли-
дов в воздухе iCAM»
15 «Радиометр объемной активности
альфа-, бета- излучающих радио-
нуклидов в воздухе iCAM»
Методика поверки
МП 2101-006-20111
Поверка
осуществляется в соответствии с документом МП 2101-006-2011 «Радиометры объемной ак-
тивности альфа-, бета-излучающих радионуклидов в воздухе iCAM. Методика поверки», ут-
вержденном ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», в июне 2011 г.
При первичной поверке применяются:
·
эталонные не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники:
Лист № 6
Всего листов 6
-альфа-излучения типа 1П9 из радионуклида
239
Pu активностью от 4
×
10
2
до 2
×
10
3
Бк;
- бета-излучения типа 1СО из радионуклидов
90
Sr+
90
Y активностью от 4
×
10
2
до 2
×
10
3
Бк;
·
источники бета-излучения специального назначения по ГОСТ 8.033-96 из
90
Sr+
90
Y на
аэрозольных фильтрах диаметром 25 мм типа ICAM/FC активностью от 4
×
10
2
до 2
×
10
3
Бк;
·
источники альфа-излучения специального назначения по ГОСТ 8.033-96 из
241
Am на
аэрозольных фильтрах диаметром 25 мм типа ICAM/FC активностью от 4
×
10
2
до 2
×
10
3
Бк.
При периодической поверке радиометров iCAM применяются:
·
эталонные не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники:
-альфа-излучения типа 1П9 из 239Pu активностью от 4
×
102 до 2
×
103 Бк;
- бета-излучения типа 1СО из 90Sr+90Y активностью от 4
×
102 до 2
×
103 Бк.
Сведения о методиках (методах) измерений
«Радиометры объемной активности альфа-, бета-излучающих радионуклидов в возду-
хе iCAM» Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к радиометрам объемной ак-
тивности альфа-, бета-излучающих радионуклидов в воздухе iCAM:
1. ГОСТ 4.59-79«Система показателей качества продукции. Средства измерений
ионизирующих излучений. Номенклатура показателей ».
2. ГОСТ 27451-87«Средстваизмеренийионизирующихизлучений.Общие
технические условия».
3. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений ак-
тивности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов
радионуклидных источников»;
Рекомендации по области применения в сфере государственного регулирования обес-
печения единства измерений
- при выполнении работ по обеспечению безопасных условий и охраны труда,
- при осуществлении деятельности в области охраны окружающей среды.
Изготовитель
Компания «Canberra Industries Inc.», США
800 Research Parkway, Meriden, CT 06450, U.S.A.
Заявитель
ЗАО «Канберра Паккард Трейдинг Корпорейшн»,
Россия, 117997, г.Москва, ул. Миклухо-Маклая, д.16/10
Тел.: (499) 724-85-77, (499) 724-86-11
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
регистрационный номер 30001-10
Россия, 190005, г.Санкт- Петербург, Московский пр., д. 19.
Тел.: (812) 251-76-01; факс:(812) 713-01-14
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р.Петросян
М.п.«____»____________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 66118-16 | Микрофоны измерительные конденсаторные для работы на открытом воздухе | 4184, 4198, 4952 | Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания | 1 год | Перейти |
| 27861-08 | Газоанализаторы | АВГ-4 | ООО "Альфа-динамика", г.Москва | 1 год | Перейти |
| 82975-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "МТС ЭНЕРГО" на объектах ООО "РГС Сочи", ООО "Ижевск-Отель" | - | Общество с ограниченной ответственностью "Альфа-Энерго" (ООО "Альфа-Энерго"), г. Москва | 4 года | Перейти |
| 48972-12 | Весы стационарные электронные | Альфа АВ | ЗАО "АЛЬФА-ЭТАЛОН МВК", г.Москва | 1 год | Перейти |
| 47183-11 | Мониторы загрязнения рук и ног альфа- и бета-излучающими радионуклидами | Sirius | Фирма "Canberra Industries, Inc.", США | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
