Прибор для измерения теплопроводности LaserComp's FOX 200, ГРСИ 47689-11
Номер госреестра:
47689-11
Наименование СИ:
Прибор для измерения теплопроводности
Обозначение типа:
LaserComp's FOX 200
Производитель:
Фирма "LaserComp, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 10091232
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43777
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Прибор для измерения теплопроводности LaserComp´s FOX 200
Назначение средства измерений
Прибор для измерения теплопроводности LaserComp´s FOX 200 предназначен для измерения
теплопроводности строительных и теплоизоляционных материалов при стационарном тепловом
режиме.
Описание средства измерений
Принцип работы прибора основан на создании стационарного теплового потока,
проходящего через плоский образец определенной толщины перпендикулярно к его лицевым
граням,измерениитолщиныобразца,плотноститепловогопотокаитемпературы
противоположных лицевых граней.
Прибор состоит из камеры и основания с модулем клавиатуры и дисплея.
Образец помещают между нижней и верхней измерительными пластинами, в которые
вмонтированы нагреватели, создающие перепад температуры на образцах, и измерительные
элементы (преобразователи и термопары). Измерительные пластины снабжены специальной
системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение
температуры на сторонах образца производят интегрированно по всей поверхности образца,
обеспечивая, таким образом, высокую надежность измерения.

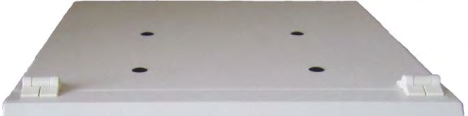

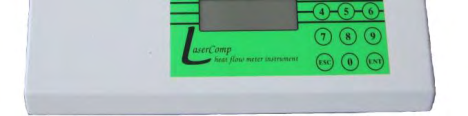

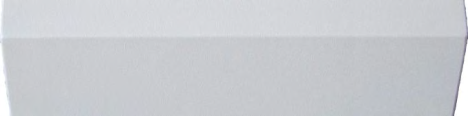

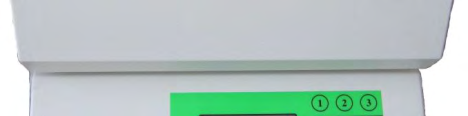

Фото 1 – Общий вид прибора для измерения теплопроводности
LaserComp´s FOX 200
лист № 2
всего листов 4
Программное обеспечение
Прибор имеет встроенное программное обеспечение («WinTherm32» версии 2.10).
Встроенное программное обеспечение прибора разработано изготовителем специально для
решения задач измерения теплопроводности и идентифицируется при включении прибора путем
вывода на экран версии программного обеспечения («WinTherm32» версии 2.10). Конструктивно
прибор имеет защиту встроенного программного обеспечения от преднамеренных или
непреднамеренных изменений, реализованную изготовителем на этапе производства путем
установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1
Наименование
программного
обеспечения
Идентификаци-
онное наимено-
вание программ-
ного обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой иденти-
фикатор про-
граммного обеспе-
чения (контроль-
ная сумма испол-
няемого кода)
Алгоритм вы-
числения цифро-
вого идентифи-
катора про-
граммного обес-
печения
WinTherm32-2.10Закрытая информация администратора
Нормирование метрологических характеристик проведено с учетом того, что встроенное
программное обеспечение версии 2.10 является неотъемлемой частью прибора.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных
изменений - А в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
±5
от 20 до 51
100; 203
100; 203
Значение
характеристики
от 0,02 до 0,2
от минус 10,0 до 65
Диапазон измерений теплопроводности, Вт/(м·К)
Пределы допускаемой относительной погрешности измере-
ния теплопроводности, %
Температура испытываемого образца, °С
Условия эксплуатации:
диапазон температуры окружающего воздуха, °С
диапазон атмосферного давления, кПа
диапазон относительной влажности воздуха, %
Напряжение питания переменного тока, В; частота, Гц
Потребляемая мощность, В·А, не более
от 15 до 25
от 84 до 106,7
от 30 до 80
230(115); 50(60)
720
Габаритные размеры образца, мм:
высота
ширина
длина
Габаритные размеры, (высота, ширина, длина),мм
Масса, кг
470, 315, 470
18
Средняя наработка до отказа, ч
10000
Средний срок службы прибора, лет
10
лист № 3
всего листов 4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
табличку, закрепленную на задней панели электронного блока, фотохимическим способом.
Комплектность средства измерений
Прибор1 шт.
Кабель питания1 шт.
Кабель для подсоединения с принтером1 шт.
Шланг для воды
Продувочный газопровод1 шт.
Руководство по эксплуатации1 шт.
Методика поверки МП-2413-0024-20111 шт.
Поверка
осуществляется по МП-2413-0024-2011 «Прибор для измерения теплопроводности LaserComp´s
FOX 200. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 23
мая 2011 г.
Основные средства измерений, применяемые при поверке:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, границы относительной
погрешности
±
3 %.
Сведения о методиках (методах) измерений
Методика измерений изложена в руководстве по эксплуатации прибора для измерения
теплопроводности LaserComp´s FOX 200.
Нормативные и технические документы, устанавливающие требования к прибору для
измерения теплопроводности LaserComp´s FOX 200
схема для средств измерений
20 Вт/(м·К) при температуре
1ГОСТ 8.140-2009 ГСИ. Государственная поверочная
теплопроводности твердых тел в диапазоне от 0,02 до
от 90 до 1100 К.
2Техническая документация фирмы-изготовителя.
Рекомендациипообластямприменения всферегосударственногорегулирования
обеспечения единства измерений
- выполнение работ по оценке соответствия промышленной продукции других видов, а
также иных объектов установленным законодательством Российской Федерации обязательным
требованиям.
- осуществление мероприятий государственного контроля (надзора).
Изготовитель
Фирма «LaserComp, Inс», США
Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
Тел. (781) 233-1717; факс: (781) 941-2484
Е-mail:
,
лист № 4
всего листов 4
Заявитель
ОАО «Трубодеталь»,
Адрес: 454904, г.Челябинск, ул. Челябинская, 23
Тел. (351) 280-00-33 доб.400, 8-912-793-91-79, (351) 280-09-41; факс: (351)280-12-13
Е-mail:
,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер № 30001-10
Адрес : 190005, г. Санкт-Петербург, Московский пр., д.19
Тел. (812) 251-76-01; факс (812) 713-01-14
Е-mail:
,
Заместитель
Руководителя Федерального
агентствапо техническому
регулированиюиметрологииЕ.Р.Петросян
М.п.«_____»_____________2011 г.
