Номер госреестра:
47678-11
Наименование СИ:
Корректоры объема газа бытовые
Обозначение типа:
КШ-Б-02
Производитель:
ООО "Прософт-Системы", г.Екатеринбург
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43764
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Корректоры объема газа бытовые КШ-Б-02
Назначение средства измерений
Корректоры объема газа бытовые КШ-Б-02 (далее по тесту – корректоры или КШ-Б-
02) предназначены (при оснащении соответствующими измерительными преобразователя-
ми) для измерения температуры и давления газа, объемного расхода и количества газа в ра-
бочих условиях, вычисления объемного расхода и количества газа, приведенных к стандарт-
ным условиям; организации беспроводной передачи данных на диспетчерский пункт
Описание средства измерений
Корректоры объема газа бытовые КШ-Б-02 являются средствами измерения и приме-
няются в составе измерительных систем коммерческого учета природного газа на объектах
потребления в коммунально-бытовом секторе.
Принцип работы корректора основан на аналого-цифровом преобразовании аналого-
вых сигналов от первичных измерительных преобразователей (датчиков) температуры, дав-
ления и расхода природного газа в трубопроводе. На основе измеренных значений КШ-Б-02
вычисляет объемный расход и количество газа, приведенные к стандартным условиям.
КШ-Б-02 измеряет выходные сигналы от термопреобразователей сопротивление ти-
пов Pt100, Pt500 (α = 0,00385 ºC) по ГОСТ 6651-2009, воспринимает унифицированные сиг-
налы силы постоянного тока в диапазоне от 4 до 20 мА от измерительных преобразователей
давления, импульсные прямоугольные сигналы от расходомеров газа.
Коррекция объема газа осуществляется в соответствии с ПР 50.2.019 исходя из объе-
ма газа в рабочих условиях, измеренного счетчиком газа, температуры и давления газа в
трубопроводе.
Расчет коэффициента сжимаемости природного газа проводится по модифицирован-
ному методу NX-19 в соответствии с ГОСТ 30319.2.
Для обеспечения беспроводной передачи текущей и архивной информации на дис-
петчерский пульт КШ-Б-02 оснащен встроенным GSM-модемом. Помимо архивной инфор-
мации по запросу от диспетчерского пункта может быть произведено чтение и изменение
текущего времени КШ-Б-02, IP-адреса основного и резервного сервера диспетчерского пунк-
та, расписания выхода на связь с диспетчерским пунктом, числа попыток установления со-
единения КШ-Б-02 с диспетчерским пунктом при отсутствии этого соединения, состояния и
режима работы дискретного канала КШ-Б-02.
По запросу от диспетчерского пункта КШ-Б-02 обеспечивает передачу: накопленных
с начала ввода в эксплуатацию текущих значений количества газа в рабочих и стандартных
условиях; текущих значений давления, температуры, рабочего расхода, стандартного расхо-
да газа; коэффициента коррекции; текущего состояния дискретного аварийного канала; зна-
чение накопленного с начала ввода в эксплуатацию стандартного объема газа на начало ме-
сяца; информацию об источнике питания (внешнее, от встроенного источника).
КШ-Б-02 выполнен в одном корпусе, изготовленном из ABS-пластика, в котором рас-
полагается микропроцессорная плата корректора, клеммная колодка для подключения кабе-
лей датчиков и батарейный отсек для элементов питания. Антенный разъем GSM-модема
располагается на боковой стенке корпуса КШ-Б-02. Кабели заводятся в корпус через герме-
тизированные кабельные вводы, расположенные на боковой стенке корпуса. Внешний вид
КШ-Б-02 приведен на рисунке 1.
лист № 2
всего листов 5

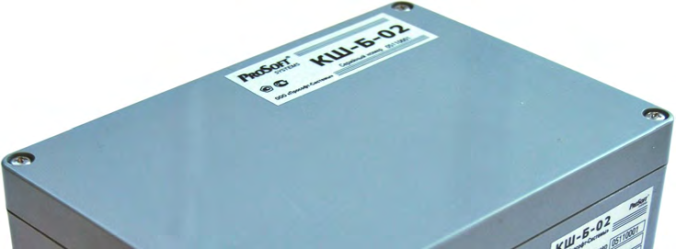

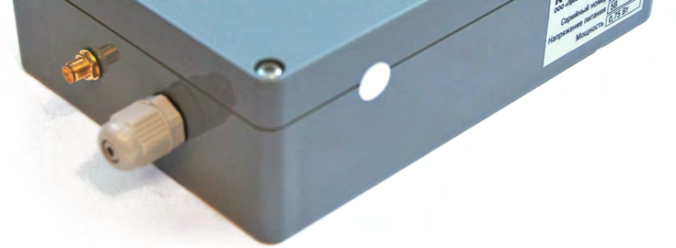

Рисунок 1 – Внешний вид КШ-Б-02
После окончания монтажа и первоначальной настройки, корпус КШ-Б-02 защищается
от преднамеренного вмешательства пломбировочной наклейкой, которая устанавливается
эксплуатирующей организацией.
Корректор не предназначен для размещения во взрывоопасных зонах.
Программное обеспечение
Корректоры КШ-Б-02 оснащены встроенным программным обеспечением, предна-
значенным для:
-
расчета коэффициента сжимаемости газа по модифицированному методу NX-19 по
ГОСТ 30319.2;
-
вычисления объемного расхода и количества газа, приведенных к стандартным усло-
виям;
-
формирования архивов;
-
передачи текущей и архивной информации на диспетчерский пункт.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименова- Идентификацион- Номер версии (иден- Цифровой идентифи- Алгоритм вы-
ние про-ное наименование тификационный но-катор программногочисления циф-
граммногопрограммногомер) программногообеспечения (кон-рового иден-
обеспечения обеспечения обеспечения трольная сумма) тификатора
Вычисляется после
КШ-Б-02-ПОKSHB_02.v.1.00не ниже 1.00
установки на объекте
CRC-16
Для защиты от преднамеренных и непреднамеренных изменений блока данных,
включающего в себя конфигурационные параметры и архивы, располагающиеся в энергоне-
зависимой памяти, рассчитывается контрольная сумма по алгоритму CRC-16 для всего бло-
ка, которая также хранится в энергонезависимой памяти.
При включении питания КШ-Б-02 производит сравнение рассчитанной для вышеупо-
мянутого блока данных контрольной суммы с контрольной суммой, хранящейся в энергоне-
зависимой памяти. При различии контрольных сумм регистрируется соответствующая ава-
рийная ситуация.
Контрольная сумма блока данных перезаписывается в энергонезависимую память при
каждом санкционированном изменении какого-либо параметра или записи в архив.
лист № 3
всего листов 5
При включении питания КШ-Б-02 генерирует контрольную сумму по алгоритму
CRC-16 исполняемого кода текущей версии ПО, которая может быть считана по запросу с
диспетчерского пункта.
Установка параметров КШ-Б-02 со стороны диспетчерского пункта должна предва-
ряться запросом на ввод пароля, подтверждающего право на изменение параметров. Введен-
ный пароль должен передаваться на КШ-Б-02 в одном пакете с набором параметров. КШ-Б-
02 должен осуществлять проверку введенного пароля и изменять текущие настройки, только
если введенный пароль – правильный.
Конфигурационные параметры и архивная информация хранятся в энергонезависимой
памяти КШ-Б-02 в течение всего срока службы при отключении питающего напряжения.
Уровень защиты встроенного программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
Наименование характеристики
Диапазон измерения выходного сигнала от ИП температуры, Ом
Диапазон измерения температуры внешними ИП температуры, ºC
Диапазон измерения давления внешними ИП, МПа
± 0,3
± 0,4
± 0,03
± 0,2
± 0,1
Метрологические и технические характеристики КШ-Б-02 приведены в таблице 2.
Таблица 2
Значение
характеристики
от 80 до 129 (Pt100)
от 400 до 645 (Pt500)
от минус 50 до
плюс 75
Диапазон измерения выходного сигнала от ИП давления, мА
от 4 до 20
определяется
используемым ИП
Пределы допускаемой абсолютной погрешности в режиме измерения и
преобразования выходного сигнала ИП температуры, °С
Пределы допускаемой приведенной погрешности в режиме измерения
и преобразования выходного сигнала ИП давления, %
Пределы допускаемой относительной погрешности в режиме измере-
ния и преобразования выходного сигнала ИП расхода в объём, %
Пределы допускаемой относительной погрешности вычисления объем-
ного расхода и количества природного газа, приведенных к стандарт-
ным условиям, %
Пределы допускаемой относительной погрешности в режиме измере-
ния времени, %
Габаритные размеры КШ-Б-02, с допуском
±
1 мм, составляют 170x120x55 мм.
Масса КШ-Б-02 не более 0,5 кг.
Питание КШ-Б-02 осуществляется от внешнего источника постоянного тока напря-
жением 5 В ± 5 % и максимальным выходным током 2А или от встроенного источника по-
стоянного тока (литий-тионилхлоридный элемент питания напряжением 3,6 В, емкостью
14 А∙ч и сроком службы три года).
Максимальная потребляемая мощность КШ-Б-02 (во время сеанса связи) не превыша-
ет 10 Вт.
Номинальная потребляемая мощность КШ-Б-02 составляет 0,75 Вт.
Рабочие условия применения:
Температура окружающего воздуха от минус 40
°
С до плюс 50
°
С;
Относительная влажность воздуха до 90 % при плюс от 35
°
С;
Атмосферное давление от 84 кПа до 104 кПа;
Напряжённость внешнего магнитного поля не более 400 А/м.
лист № 4
всего листов 5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации, паспорт корректора объема газа
бытового КШ-Б-02 типографским способом и на алюминиевый шильд на лицевой панели
корпуса КШ-Б-02 методом металлографики.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
НаименованиеОбозначение
Таблица 3
Количество
Корректор объема газа бытовой КШ-Б-02
Руководство по эксплуатации
Паспорт
Методика поверки
ПБКМ.421459.0151
ПБКМ.421459.015 РЭ1
ПБКМ.421459.015 ПС1
1
Диапазон воспроизведения
Метрологические
характеристики
Калибратор электриче-
ских сигналов CA51
от 0 до 24 мА
Класс точности 0,02
Частотомер ЧЗ-63/3
Предел допускаемой по-
грешности: ± 1∙10
-7
Напряжение импульса: 0,05–10 В
Частота: 0,1мГц–15 МГц
Поверка
осуществляется по документу МП 47678-11 «Корректор объема природного газа бытовой
КШ-Б-02. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 13 июня 2011 г.
Перечень основного оборудования для поверки приведен в таблице 4.
Таблица 4
Наименование средства
измерения или испыта-
тельного оборудования
Предел допускаемой основ-
ной абсолютной погрешно-
сти: ± (2,5·10
-4
·I
вых
+3 мкА)
Магазин сопротивления
Р4831
0,002–111111,0 Ом
ступенями по 0,01 Ом
0,001Гц–150 МГц
Длительность импульса: от 20 нс
Период следования: до 100 с
Генератор сигналов
измерительный
Agilent 33120A
Предел допускаемой абсо-
лютной погрешности:
± 10 мкГц
Секундомер СОСпр-2б-2
0–60 с, 0–60 мин
Цена деления 0,2 с
Сведения о методиках (методах) измерений
Метод измерений приведён в документе
ПБКМ.421459.015 РЭ
«Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к корректорам объема при-
родного газа бытовым КШ-Б-02:
ГОСТ 30319.2-96
ГОСТ Р 52931-2008
ПР 50.2.019-2006
Газ природный. Методы расчета физических свойств. Определение
коэффициента сжимаемости.
Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Методика выполнения измерений при помощи турбинных, ротаци-
онных и вихревых счетчиков
лист № 5
всего листов 5
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке то-
варов; выполнение государственных учетных операций.
Изготовитель
ООО «Прософт - Системы»
620102, Екатеринбург, ул.Волгоградская, 194а
Тел.: (343) 376-28-20, 356-51-11. Факс: (343) 376-28-30.
E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»)
Аттестат аккредитации № 30004-08.
Москва, 119361, ул. Озерная, д. 46
Тел. (495) 437-55-77, (495) 430-57-25
Факс (495) 437-56-66, (495) 430-57-25
E-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииЕ.Р. Петросян
«_____» ____________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13873-95 | Счетчики газа бытовые | СГБ-G4, СГБ-G6 | АООТ "Сигнал", г.Энгельс | 5 лет | Перейти |
| 60051-15 | Система измерений количества и параметров свободного нефтяного газа, передаваемого в магистральный газопровод "Вуктыл-Печора" ООО "Газпром трансгаз Ухта" из газопровода "Уса-Печора" ООО "ЛУКОЙЛ-Коми" | Нет данных | ЗАО НИЦ "Инкомсистем", г.Казань | 3 года | Перейти |
| 61294-15 | Установки передвижные для измерений количества сырой нефти и попутного нефтяного газа | УИСН-П | ООО "ИМС Индастриз", г.Москва; ООО "Системы Нефть и Газ", г.Щелково, Московская обл.; ООО "Домодедовский опытный машиностроительный завод", г.Домодедово, Московская обл. | 3 года | Перейти |
| 62289-15 | Счетчики газа объемные диафрагменные с электронной смарт-картой | ALFAGAS G6A1KY | Фирма "ELEKTROMED Elektronik Sanayi ve Saglik Hizmateeri A.S.", Турция | 10 лет | Перейти |
| 72077-18 | Система измерительная объемного расхода (объема) азота поз. 145 цеха № 07 НПЗ ОАО "ТАИФ-НК" | Нет данных | ОАО "ТАИФ-НК", г.Нижнекамск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
