Номер госреестра:
47665-11
Наименование СИ:
Мерники эталонные 1-го разряда
Обозначение типа:
М1Р
Производитель:
ООО "Контур-М", г.Казань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43751/1
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мерники эталонные 1-го разряда М1Р
Назначение средства измерений
Мерники эталонные 1-го разряда М1Р предназначены для измерения объёмного коли-
чества жидкостей методом слива и налива.
Описание средства измерений
Принцип работы мерников заключается в следующем: рабочую жидкость подают в
предварительно смоченный рабочей жидкостью мерник через наливной кран. Проводится
оценка количества жидкости, поданной в мерник по отметке на горловине. После заполнения
мерника жидкость сливают через сливной кран сплошной струёй в поверяемую меру с после-
дующей выдержкой 1 мин на слив капель.
Мерники эталонные 1-го разряда М1Р состоят из резервуара, измерительной горло-
вины, наливного крана, сливного крана. В верхней части корпуса резервуара крепится ампула
уровня для контроля установки мерника в вертикальное положение.
Мерники эталонные 1-го разряда М1Р изготавливаются следующих модификаций:
М1Р-2-01, М1Р-2-02, М1Р-5-01, М1Р-5-02, М1Р-10-01, М1Р-10-02, М1Р-20-01, М1Р-20-02,
М1Р-50-01, М1Р-50-02, М1Р-100-01, М1Р-100-02, М1Р-200-01, М1Р-200-02, М1Р-500-01,
М1Р-500-02.
Мерники выполняются в двух вариантах. Мерники, с кольцевой отметкой на горло-
вине, нанесенной на уровне номинальной вместимости мерника, имеют шифр 01. Мерники,
имеющие переливную горловину, срезанную на уровне номинальной вместимости мерника,
имеют шифр 02.
Мерники подразделяются на переносные, номинальной вместимостью 2, 5, 10, 20 дм
3
,
и передвижные, номинальной вместимостью 50, 100, 200, 500 дм
3
.
Резервуар мерников передвижных устанавливается на трубчатую раму, имеющую
опоры для передвижения мерника. Для удобства переноса и передвижения мерники снабжены
ручкой. Для установки мерника в вертикальное положение мерники оборудованы домкрата-
ми.

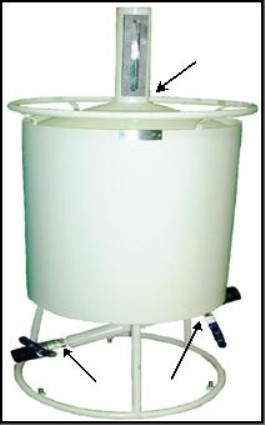

Пломбирование проводится навесными пломбами, фиксирующими положение кор-
пуса наливного и сливного кранов, а также один из винтов, который крепит кожух горлови-
ны. На рисунке стрелками указаны места пломбировки.
Рисунок 1
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Номинальная вме-
стимость, дм
3
Таблица 1
Обозначение
модели
М1Р-2-01
М1Р-2-02
М1Р-5-01
М1Р-5-02
М1Р-10-01
М1Р-10-02
М1Р-20-01
М1Р-20-02
М1Р-50-01
М1Р-50-02
М1Р-100-01
М1Р-100-02
М1Р-200-01
М1Р-200-02
М1Р-500-01
М1Р-500-02
2
2
5
5
10
10
20
20
50
50
100
100
200
200
500
500
Габаритные размеры, мм не более
диаметрвысота
160 500
160 460
180 600
180 550
280 700
280 650
370 800
370 750
600 1200
600 1100
600 1500
600 1350
840 1600
840 1550
1200 1950
1200 1930
Масса, кг,
не более
3,0
4,0
5,0
6,0
6,5
8,5
10
14
35
38
45
50
70
100
150
180
Пределы допускаемой относительной погрешности мерников при температуре 20 °С
не более ± 0,02 % номинальной вместимости.
Поперечное сечение горловины и поперечное сечение цилиндров мерников, у кото-
рых цилиндр выполняет функции измерительной горловины, должны быть таких размеров,
чтобы высота столба жидкости с объёмом, равным наибольшей допускаемой погрешности
(по отношению к полной вместимости), составляла не менее 4 мм.
Знак утверждения типа
наносится на маркировочную табличку, прикреплённую к верхней части корпуса мерника гра-
вировкой и на титульный лист паспорта типографским способом.
Комплектность средства измерений
В комплект поставки мерников входят:
- мерник эталонный;
- паспорт.
Поверка
осуществляется по документу ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные.
Методика поверки».
Перечень средств измерений, применяемых при поверке:
- весы лабораторные электронные модели ВСЛ-50к/0,5, диапазон взвешивания от 50 г
до 50 кг, специального класса точности;
- весы лабораторные электронные модели ВСЛ-4к/0,01, диапазон взвешивания от 5 г
до 4,1 кг, специального класса точности;
- термометр лабораторный, пг ± 0,05
○
С;
- колба 2-10-2, цилиндр 2-1000, пипетка 3-1-100 по ГОСТ 1770-74;
- секундомер механический СОП, цд 0,2 с;
- штангенциркуль, цд 0,10 мм по ГОСТ 166-89;
- линейка измерительная металлическая до 1000 мм, цд 1мм.
Лист № 3
Всего листов 3
Результаты поверки оформляют записью в соответствующем разделе паспорта, заве-
ряют подписью поверителя. Знак поверки наносится на свидетельство о поверке. Мерник
пломбируют с нанесением знака поверки.
Сведения о методиках (методах) измерений
изложены в разделе р. 7 «Порядок работы» Паспорта.
Нормативные и технические документы, устанавливающие требования к мерникам
эталонным 1-го разряда М1Р
1 ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений
объёма жидкости».
2 ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».
3 ТУ 4381-010-50618805-2010 «Мерники эталонные 1-го разряда М1Р. Технические
условия».
Изготовитель
Общество с ограниченной ответственностью «Контур-М»
(ООО «Контур-М»)
ИНН 1660038429
Россия, Республика Татарстан, 420071, г. Казань, ул. Мира, 51-118
телефон: (843) 202-31-70.
e-mail:
Испытательный центр
ГЦИ СИ ФБУ «Государственный региональный центр стандартизации, метрологии и испыта-
ний в Республике Татарстан» (ГЦИ СИ ФБУ «ЦСМ Татарстан»)
адрес: 420029, Россия, Республика Татарстан, г. Казань, ул. Журналистов, д.24
тел/факс: (843) 291-08-33
e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «ЦМС Татарстан» по проведению испытаний средств
измерений в целях утверждения типа № 30065-09 от 05.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
