Спектрометры рентгенофлуоресцентные X-Supreme8000, ГРСИ 47599-11
Номер госреестра:
47599-11
Наименование СИ:
Спектрометры рентгенофлуоресцентные
Обозначение типа:
X-Supreme8000
Производитель:
Фирма "Oxford Instruments Analytical", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.09.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43677
об утверждении типа средства измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры рентгенофлуоресцентные X-Supreme8000
Назначение средства измерений
Спектрометры X-Supreme8000 предназначены для предназначены для измерения со-
держания элементов, входящих в состав твердых и жидких веществ, порошков, пленок и ма-
териалов по спектрам рентгеновской флуоресценции.
Описание средства измерений
СпектрометррентгенофлуоресцентныйX-Supreme8000представляетсобой
стационарный автоматизированный прибор, обеспечивающий измерение, обработку и
регистрацию выходной информации. Принцип действия прибора основан на методе
энергодисперсионного рентгенофлуоресцентного анализа.
Спектрометр состоит из источника рентгеновского излучения, устройства для
установки и смены исследуемых образцов, приемника вторичного излучения, системы
управления, регистрации и обработки данных, автоподатчика исследуемых образцов на 10
измерительных позиций.
В качестве источника рентгеновского излучения в спектрометре используется
рентгеновская трубка (U
max
=30 кВ, I
max
=1 мА, максимальная мощность 3 ВА, материал анода –
вольфрам или палладий). В измерительном канале используется система первичных
фильтров, кремниевый дрейфовый детектор (Silicon Drift Detector – SDD) с двухступенчатой
системой охлаждения на элементах Пельтье. Также для увеличения чувствительности
прибора к легким элементам используется продувка газообразным гелием.
Возбужденное в образце вторичное (характеристическое) излучение попадает на
детектор, сигнал с которого обрабатывается многоканальным спектрометром. Конструктивно
спектрометр выполнен в виде настольного прибора с клавиатурой и цветным дисплеем.
Управление прибором осуществляется от встроенного компьютера с помощью специального
программного комплекса. Прибор оснащен встроенным устройством для смены образцов (10
позиций), встроенным жестким диском, USB и Ethernet портами.

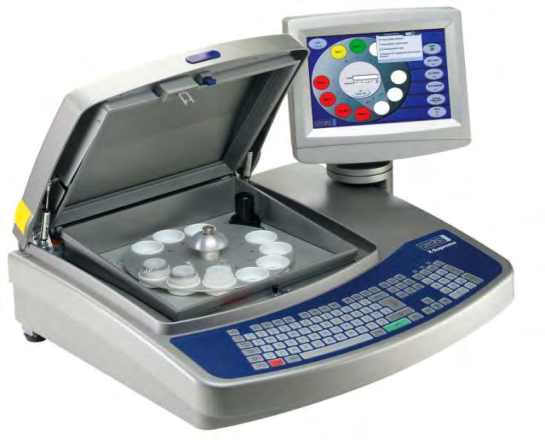

Внешний вид спектрометра показан на рисунке 1.
Рис.1 Спектрометр X-Supreme8000
лист № 2
всего листов 3
Программное обеспечение
Программное обеспечение предназначено для управления работой спектрометра и процес-
сом измерений, а также для хранения и обработки полученных данных.
Номер версииЦифровой иденти-Алгоритм вы-
Наименова-Идентификацион-(идентифика- фикатор программ- числения циф-
ние про-ное наименованиеционный но-ного обеспечениярового иденти-
граммного программного мер) про- (контрольная сумма фикатора про-
обеспеченияобеспечения граммногометрологическойграммного
обеспечения значимой части ПО) обеспечения
X-SupremeX-Supreme software0144db1e4d2ccad00e
software Version 2.0 54502a4973d240
2.0MD5
Структура ПО включает в себя блоки, отвечающие за управление прибором, получе-
ние и хранение данных и блоки, отвечающие за интрефейс пользователя и вывод информации.
Защита программного обеспечения от несанкционированных изменений обеспечивает-
ся расчетом цифрового идентификатора метрологически значимой части ПО и сравнением
его с исходным. Защита программного обеспечения от непреднамеренных действий обеспе-
чивается функциями резервного копирования. Погрешность программного обеспечения вхо-
дит в суммарную погрешность спектрометра. Уровень защиты ПО относится к категории С по
МИ 3286-2010. Идентификатор метрологически значимой части ПО указан в первой цифре
номера версии.
Метрологические и технические характеристики
Диапазон регистрируемых элементов
Энергетическое разрешение детектора, эВ, не более
Чувствительность (по контрольному элементу –Zn
1
), имп/с, не менее
Относительное СКО выходного сигнала
1
, %, не более
от Na(11)K
a
до U(92)L
a
200
6000
0,3
220
+22
-33
400
600×800×580
45
8
Напряжение питания переменного тока частотой 50
±
1 Гц, В
Потребляемая мощность, В·А, не более
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Средний срок службы, лет
Условия эксплуатации:
-диапазон температур окружающей среды,
o
C
-диапазон относительной влажности, %
-диапазон атмосферного давления, кПа
от 15 до 30
от 15 до 80
от 84 до 106
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации
методом компьютерной графики и на левую боковую панель корпуса спектрометра в виде на-
клейки.
Комплектность средства измерений
Спектрометр.
Руководство по эксплуатации.
Методика поверки.
Поверка
осуществляется по документу "Спектрометры рентгенофлуоресцентные X-Suprime8000 фир-
мы "Oxford Instruments Analytical", Великобритания. Методика поверки МП 242-1141-2011",
утвержденным ГЦИ СИ ФГУП "ВНИИМ им.Д.И.Менделеева" 05.05.2011 г.
1
С использованием стандартного образца состава цинка ГСО 8743-2006 (индекс VSZ1-10).
лист № 3
всего листов 3
Основные средства поверки: стандартный образец состава цинка ГСО 8743-2006 (ин-
декс VSZ1-10).
Сведения о методиках (методах) измерений
1. ГОСТ 5382-91 Цементы и материалы цементного производства. Методы химического
анализа.
2. ГОСТ Р 51795-2001 Цементы. Методы определения содержания минеральных добавок.
Нормативные и технические документы, устанавливающие требования к спектромет-
рам рентгенофлуоресцентным X-Suprime8000
1.Основные санитарные правила обеспечения радиационной безопасности (ОСПОРБ-
99) СП 2.6.1.799-99, Минздрав России, 2000 г.
2.Гигиенические требования к устройству и эксплуатации источников, генерирую-
щих рентгеновское излучение при ускоряющем напряжении от 10 до 100 кВ
(СП2.6.1.1282-03).
3.Техническая документация фирмы "Oxford Instruments Analytical", Великобритания.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при осуществлении деятельности в области охраны окружающей среды,
- при выполнении работ по обеспечению безопасных условий и охраны труда,
- при выполнении работ по оценке соответствия продукции установленным законода-
тельством Российской Федерации обязательным требованиям
Изготовитель
фирма «Oxford Instruments Analytical», Великобритания.
Адрес: Halifax Road, High Wycombe, Bucks HP12 3SE, UK, Тел.: +44 (0) 1494 442255.
Факс: +44 (0) 1494 524129. Эл.почта:
.
Заявитель
ЗАО «Экситон Аналитик», г.Санкт-Петербург.
Юридический адрес: 194356, С-Петербург, пр. Энгельса д. 128, 4Н.
Почтовый адрес: 195220, С-Петербург, а/я 26.
Тел. (812) 322-58-99. Факс (812) 322-58-98. Эл.почта:
.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег.№ 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812)
713-01-14, эл.почта:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
МП.«___»_________2011
