Трансформаторы напряжения ЗНОЛ-ЭК-10, ЗНОЛП-ЭК-10, ЗНОЛ-ЭК-15, ГРСИ 47583-11
Номер госреестра:
47583-11
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
ЗНОЛ-ЭК-10, ЗНОЛП-ЭК-10, ЗНОЛ-ЭК-15
Производитель:
ООО "Электрощит-К°", пос.Бабынино
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43639
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения ЗНОЛ-ЭК-10, ЗНОЛП-ЭК-10, ЗНОЛ-ЭК-15
Назначение средства измерений
ТрансформаторынапряженияЗНОЛ-ЭК-10,
ЗНОЛП-ЭК-10,ЗНОЛ-ЭК-15
,
предназначены для работы в системах электроснабжения с изолированной нейтралью в цепях
измерения, защиты, автоматики, управления, сигнализации переменного тока частотой 50 и
60 Гц.
Описание средства измерений
Трансформаторы напряжения ЗНОЛ-ЭК-10, ЗНОЛП-ЭК-10, ЗНОЛ-ЭК-15, однофазные,
индуктивные, с одним изолированным выводом первичной обмотки, при этом другой конец
первичной обмотки при эксплуатации заземляется. Корпус трансформатора выполнен из
полиуретановой смолы, которая одновременно является главной изоляцией и обеспечивает
защиту обмоток от механических и климатических воздействий.
Защитное предохранительное устройство трансформатора напряжения ЗНОЛП-ЭК-10
выполнено в виде разборной конструкции с плавкой вставкой, представляющей собой
металлодиэлектрическийрезисторС2-33-Нмощностьюрассеяния0,25Вт.Защитное
предохранительное устройство имеет индикатор срабатывания, который выполнен в виде
подвижного стержня. Трансформаторы напряжения ЗНОЛ-ЭК-10, ЗНОЛП-ЭК-10, ЗНОЛ-ЭК-15
могут иметь до четырех вторичных обмоток. Выводы вторичных обмоток помещены в
контактной коробке, закрепленной на основании. На основании трансформатора имеется
клемма для заземления первичной обмотки с винтом М6. Трансформаторы напряжения ЗНОЛ-
ЭК-10, ЗНОЛП-ЭК-10 изготавливаются в двух исполнениях М1 и М2, ЗНОЛ-ЭК-15
изготавливаются в трех исполнениях М1, М2 и М3.
Принцип действия трансформаторов заключается в преобразовании напряжения
промышленной частоты в напряжение для измерения, а также обеспечения гальванического
разделения измерительных приборов от цепи высокого напряжения.

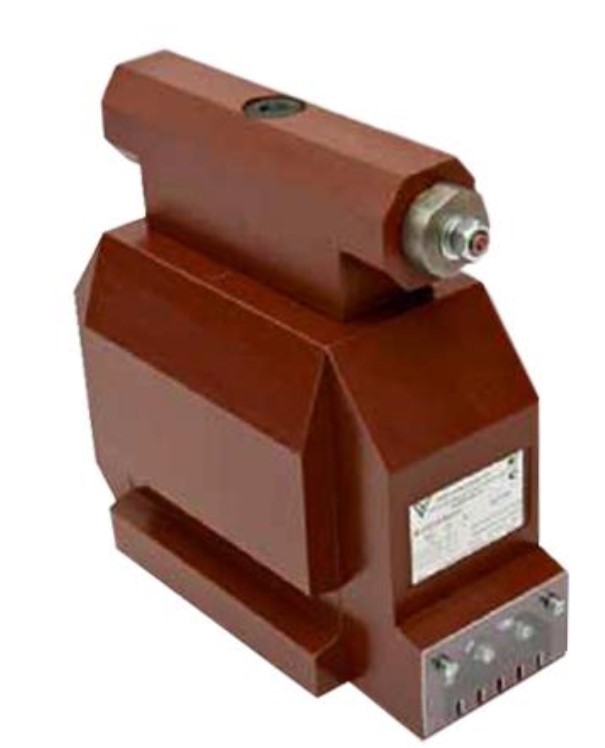

Внешний вид трансформаторов напряжения ЗНОЛ-ЭК-10, ЗНОЛП-ЭК-10, ЗНОЛ-ЭК-15
представлен на рисунках 1 и 2.

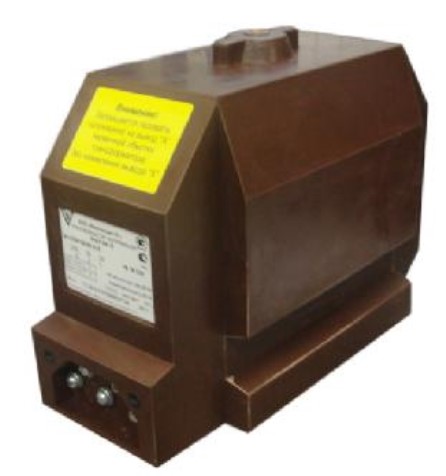

Рисунок 1. Трансформаторы напряжения ЗНОЛ-ЭК-10, ЗНОЛ-ЭК-15
Лист № 2
Всего листов 5

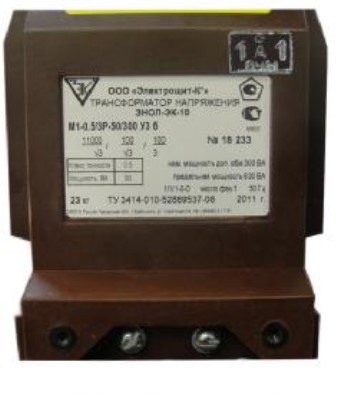

Рисунок 2. Трансформаторы напряжения ЗНОЛП-ЭК-10

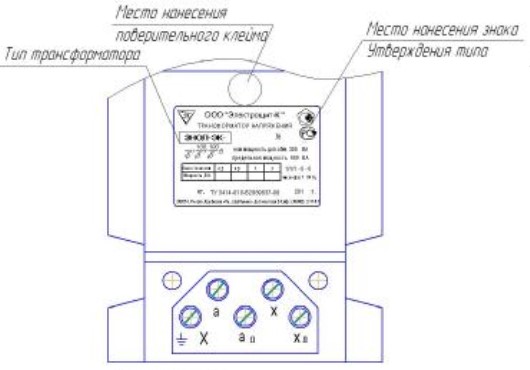

Место нанесения паспортной таблички и поверительного клейма
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Характеристика
Значение
Класс напряжения, кВ
Наибольшее рабочее напряжение, кВ
Номинальное напряжение первичной обмотки, В
3; 6; 10; 15
3,6; 7,2; 12; 17,5
3000/√3; 3300/√3; 6000/√3; 6300/√3;
6600/√3; 10000/√3; 10500/√3;11000/√3;
13800/√3; 15000/√3; 15750/√3
0,2; 0,5; 1,0; 3,0; 3Р; 6Р
50; 60
100/√3, 110/√3
100/3, 100, 110/3, 110
до 4
1,25-50
1,25-75
1,25-150
1,25-300
150-300
Классы точности
Номинальная частота, Гц
Номинальное напряжение основной вторичной
обмотки, В
Номинальноенапряжениеосновной
дополнительной обмотки, В
Число вторичных обмоток
Номинальная мощность основной вторичной
обмотки, В·А в классе точности:
0,2
0,5
1,0
3,0
Номинальнаямощностьдополнительной
вторичной обмотки, В·А в классах точности 3,0;
3Р; 6Р
Предельная мощность вне класса точности, В·А
Схема и группа соединения обмоток
250-630
1/1/1-0-0
Масса, кг………………………………………………………………..……….. от 20 до 35
Габаритные размеры, мм
- исполнение М1
ЗНОЛ-ЭК-10, ЗНОЛ-ЭК-15………………………………………………..315×150×231
ЗНОЛП-ЭК-10……………………………………………………………...315×150×302
- исполнение М2
ЗНОЛ-ЭК-10, ЗНОЛ-ЭК-15………………………………………………..320×180×291
ЗНОЛП-ЭК-10……………………………………………………………....320×180×361
- исполнение М3
ЗНОЛ-ЭК-15……………………………………….………………………..305×210×315
Средняя наработка до отказа, ч………………………………………………………400000
Средний срок службы, не менее, лет……………………………………………………..30
Климатическое исполнение (ГОСТ 15150-69)…………………………………УХЛ, У и Т
Категория размещения (ГОСТ 15150-69)………………………………………………..2; 3
Знак утверждения типа
наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации
типографским способом, а так же на паспортную табличку трансформатора.
Лист № 4
Всего листов 5
Комплектность средства измерений
1 шт.
не менее 1 экз.
на 6 шт.
в соответствии с
заказом
ЗНОЛП-ЭК-10
1 экз.
в соответствии с
заказом
Наименование
Кол-во
Примечание
ЭК.1.750.000 РЭ
ЭК.1.750.001 РЭ
ЭК.1.750.004 РЭ
Наименование
Трансформатор напряжения
ЗНОЛ-ЭК-10
ЗНОЛП-ЭК-10
ЗНОЛ-ЭК-15
Руководство по
эксплуатации
ЗНОЛ-ЭК-10
ЗНОЛП-ЭК-10
ЗНОЛ-ЭК-15
Паспорт
ЗНОЛ-ЭК-10
ЗНОЛ-ЭК-15
ЭК.1.750.000 ПС
ЭК.1.750.002 ПС
ЭК.1.750.001 ПС
ЭК.1.750.003 ПС
ЭК.1.750.004 ПС
Поверка
осуществляется по документу ГОСТ 8.216-88 «Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
- Рабочие эталоны-трансформаторы напряжения
Обозначение
типа
Диапазон
напряжений (В)
Номинальная
частота (Гц)
Погрешность
НЛЛ-15-1
50
Номинальная
мощность
(В·А)
5
КТ-0,05
НЛЛ-15-2
(3000-16000) /
100 В/√3
(3000-16000) /
100
50
5
КТ-0,05
- Приборы сравнения
Предел
измерения
погрешности
напряжения
Предел допускаемой
погрешности
Обозначение
типа
Действующее
значение
напряжений (В)
Номинальная
частота (Гц)
%
±%
±мин
КНТ-055-250
КНТ-03 0-199,9
500,1-199,9
50 0,1999- 19,99
0,01 - 0,03
0,01 - 0,1
0,01-0,03
0,1-10
- Нагрузочные устройства
Обозначение
типа
Погрешность
(%)
МР 2025
МР 2025
Действующеезначение
рабочего напряжения
(В)
57,7
57,7
Номинальная
частота
(Гц)
50
50
Диапазон
нагрузок
(В·А)
1,25-80
40-200
±4
±4
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки»
Нормативные документы, устанавливающие требования к трансформаторам напряжения
ЗНОЛ-ЭК-10, ЗНОЛП-ЭК-10, ЗНОЛ-ЭК-15
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
ТУ 3414-010-52889537-08 «Трансформаторы напряжения ЗНОЛ(П)-ЭК. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
ООО «Электрощит-К°», п. Бабынино, Калужской обл.
Адрес: 249210, Калужская обл., п. Бабынинский район, п. Бабынино, ул. Советская, 24.
тел. (48448) 2-17-51, тел/факс (48448) 2-24-58.
E-mail:
, адрес в Интернет:
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
«РОСИСПЫТАНИЯ», г. Москва
Аттестат аккредитации № 30123-10 от 01.02.2010г.
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел.: (495) 781-48-99 .
E-mail:
, адрес в Интернет:
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
М.п.«»2013 г.
