Номер госреестра:
47548-11
Наименование СИ:
Расходомеры воздуха
Обозначение типа:
50MC2-4F; 50MR2-6
Производитель:
Фирма "Meriam Instrument company", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ расходомера воздуха 50МС2-4F: N-2877-1; расходомера воздуха 50MR2-6: 774180-N6
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43619
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры воздуха 50МС2-4F; 50MR2-6
Назначение средства измерений
Расходомеры воздуха 50МС2-4F; 50MR2-6 предназначены для измерений объемно-
го расхода воздуха в рабочих условиях при стендовых испытаниях двигателей внутреннего
сгорания.
Описание средства измерений
Принцип работы расходомеров воздуха 50МС2-4F; 50MR2-6 состоит в измерении
перепада давления, которое создается из-за потери давления от вязкого трения на специаль-
ном сопротивлении.
Расходомеры воздуха 50МС2-4F; 50MR2-6 состоят из ламинара - специального со-
противления, создающего ламинарный поток, и преобразователя разности давлений.
Ламинар представляет собой сопротивление, для которого зависимость между рас-
ходом воздуха и перепадом давления близка к линейной. Конструктивно ламинар выполнен
в виде блока параллельных капиллярных каналов треугольного профиля, который размещен
в разборном корпусе. Капиллярные каналы изготовлены из нержавеющей стали и впаяны в
жесткую оболочку.
В качестве преобразователя разности давлений используется преобразователь дав-
ления измерительный (интеллектуальный) типа APR-2000 (исполнение AL с индикатором),
внесенный в Государственный реестр средств измерений под №21025-06.

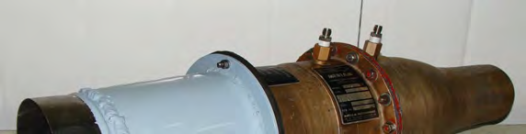

Рис.1 Внешний вид ламинара 50МС2-4F

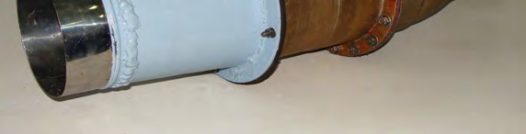

Рис.2 Внешний вид ламинара 50MR2-6
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Наименование характеристикиЗначение
50МС2-4F50MR2-6
зав. № N- 2877-1зав. № 774180-N6
Диапазон измерений расхода воздуха, м
3
/чот 35 до 650 от 85 до 1650
Установленный диапазон измерений разности от 0 до 2,5
давлений, кПа
Статическое рабочее давление, кПа, не более50
Пределы допускаемой относительной погрешно-
сти измерений расхода воздуха, %,
в диапазоне расходов:
- от Q
min
(включая) до 0,1 Q
max
(исключая) ± 2,0
- от 0,1Q
max
(включая) до Q
max
(включая) ± 1,5
± 0,075
от 10 до 36
4 … 20
Пределы допускаемой приведенной погрешно-
сти измерений перепада давлений, %
Напряжение питания для преобразователя раз-
ности давлений (постоянный ток), В
Выходной сигнал преобразователя разности
давлений:
- аналоговый, мА
Условия эксплуатации:
- температура окружающего воздуха,
0
С
- атмосферное давление, кПа
- относительная влажность, %, не более
Масса ламинара, кг, не более
Габаритные размеры, ламинара, мм, не более
Средний срок службы, лет, не менее
от +15 до +35
от 84,0 до 106,7
80 при 30
0
С
5,411,5
102×216×695 152,5×305×775
10
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспортов расходомеров воз-
духа 50МС2-4F; 50MR2-6 типографским способом.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 2.
Таблица 2
№ п/пНаименованиеКол-во
1 Расходомер воздуха 50МС2-4F, заводской № N-2877-1 1 шт.
2 Расходомер воздуха 50MR2-6, заводской № 774180-N6 1 шт.
3 Руководство по эксплуатации «Расходомеры воздуха
50МС2-4F; 50МR2-6»1 экз.
4Паспорт «Расходомер воздуха 50МС2-4F»1 экз.
5Паспорт «Расходомер воздуха 50MR2-6»1 экз.
6Методика поверки МП РТ 1579-2011 «Расходомеры воздуха
50МС2-4F; 50МR2-6»1 экз.
Поверка
осуществляется по документу МП РТ 1579-2011 «Расходомеры воздуха 50МС2-4F; 50МR2-6.
Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 30 марта 2011 г.
Лист № 3
Всего листов 3
Перечень эталонов, применяемых при поверке:
- при поверке преобразователя давления измерительного APR -2000 AL применяют-
ся эталоны, указанные в МИ 1997-89 ГСИ «Преобразователи давления измерительные. Ме-
тодика поверки»;
- установки поверочные: диапазон измерений объемного расхода воздуха, вклю-
чающий значения от 35 до 1650 м
3
/ч, пределы допускаемой относительной погрешности не
более ±0,35 %;
Сведения о методиках (методах) измерений
Методика измерений приведена в разделе 9 руководства по эксплуатации расходо-
меров воздуха 50МС2-4F; 50МR2-6.
Нормативные документы, устанавливающие требования к расходомерам воздуха
50МС2-4F; 50MR2-6
ГОСТ Р 8.618-2006 ГСИ «Государственная поверочная схема для средств измере-
ний объемного и массового расходов газа».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установлен-
ным законодательством Российской Федерации обязательным требованиям.
Изготовитель
Фирма Meriam Instrument company, США
10920 Madison Avenue. Cleveland, Ohio 44102. USA
Tel (216) 281-1100 , fax (216) 281-0228, www.meriam.com
, E-mail: sales@meriam.com
Заявитель
ФГУП «НАМИ»,
Адрес: 125438, Москва, ул. Автомоторная, 2
Тел./факс: (495) 994-99-16. Факс: (495)99-99-40. E-mail: autorc@autorc.ru
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418 г. Москва, Нахимовский пр., 31,
Тел. (495)544-00-00, E-mail: info@rostest.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М.П.«____»________2011 г.
