Анализаторы микропримесей азота в аргоне SERVOPRO Plasma k2001, ГРСИ 47544-11
Номер госреестра:
47544-11
Наименование СИ:
Анализаторы микропримесей азота в аргоне
Обозначение типа:
SERVOPRO Plasma k2001
Производитель:
Фирма "Servomex Group Limited", Великобритания
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43615
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы микропримесей азота в аргоне "SERVOPRO Plasma k2001"
Назначение средства измерений
Анализаторы микропримесей азота в аргоне "SERVOPRO Plasma k2001" предназначе-
ны для определения микропримесей азота в аргоне в диапазонах (0 ÷10) млн
-1
, (0 ÷100) млн
-1
,
(0 ÷ 1000) млн
-1
.
Описание средства измерений
Анализаторы SERVOPRO Plasma k2001 выполнены в виде единого блока с дисплеем и
клавиатурой. Принцип действия анализатора основан на измерении интенсивности излуче-
ния молекулярной полосы азота методом эмиссионной спектроскопии.
Измеряемый параметр - микро-концентрация азота в аргоне в млн
-1
.

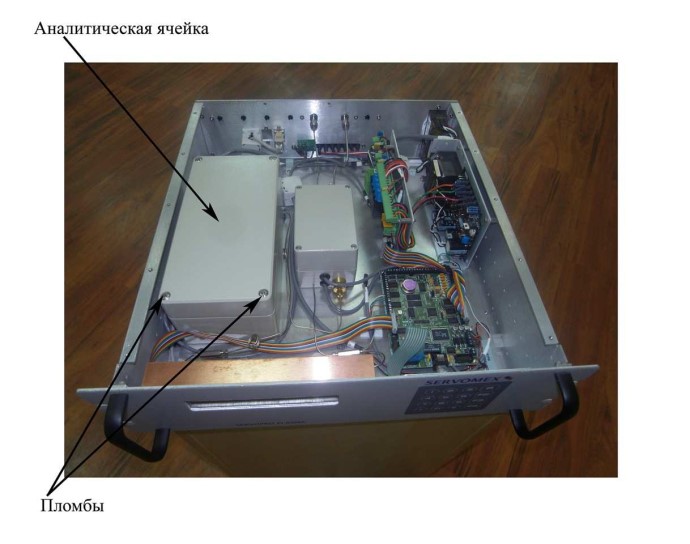

Фотография внутренней конструкции анализатора
Измерения производятся непрерывно в автоматическом режиме.
Работой анализатора управляет микропроцессор, встроенный в аналитическую ячейку.
Анализаторы имеют защиту встроенного программного обеспечения от преднамерен-
ных или непреднамеренных изменений, реализуемую изготовителем на этапе производства.
Аналитическая ячейка устанавливается и пломбируется на фирме-изготовителе и
вскрытию не подлежит.
Анализатор может управляться с удаленного компьютера и поддерживать доступ к
данным, калибровкам и параметрам конфигурации.
Настроечные параметры и результат измерений отображаются на дисплее.
Анализатор позволяет устанавливать два порога срабатывания встроенной сигнализа-
ции при контроле текущего значения выходного сигнала.
лист № 2
всего листов 4
Для интеграции с системами управления предусмотрены аналоговые, цифровые и ре-
лейные выходы.
Программное обеспечение
Идентификационные данные программного обеспечения
Наименования
программного
обеспечения
дентификНомер версии
программногопрограммного
обеспеченияобеспечения
ЦифровойАлгоритм
программногоцифрового
И
ционное
а-
(идентификации-
идентификаторвычисления
наименование онный номер)
обеспечения идентификатора
(контрольная суммапрограммного
исполняемого кода) обеспечения
"02001-cu0-0" 02001-cu0-0.hex3.84 2DFC72DE4B16CB6MD5
63620B6AEF43A4C4
2
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню "В" по МИ 3286-2010.
ПО не влияет на метрологические характеристики.
Метрологические и технические характеристики
Диапазон измерения, млн
-1
(0 ÷10)
(0 ÷100)
(0 ÷ 1000)
15
10
20
Пределы допускаемой основной приведенной погрешности:
в диапазоне (0 ÷ 10) млн
-1
, %, не более
в диапазоне cвыше 10 млн
-1
, %, не более
Время установления показаний τ
0,9
, (при расходе 75 см
3
/мин),
с, не более
Калибровка
Габаритные размеры, мм, не более
Масса, кг, не более
Энергопотребление, Вт, не более
Средний срок службы, лет
ручная или автоматическая.
133×482×457
15
35
10
Условия эксплуатации:
– рабочая температура,
0
С
– атмосферное давление, кПа
– относительная влажность окружающего воздуха, %
– рекомендуемый расход анализируемого газа, см
3
/мин
– питание осуществляется от сети переменного тока, В
– частота, Гц
от10 до 35
80
¸
104
от 30 до 90
75
220
50/60 Гц.
Анализатор предназначен для монтажа в стандартную 19’’ стойку в некатегорийном
помещении.
Знак утверждения типа
наносится на лицевую панель анализатора методом шелкографии, отступив 2 см вниз от се-
редины панели дисплея, на титульные листы эксплуатационной документации типографским
способом в середине листа над наименованием документа.
лист № 3
всего листов 4

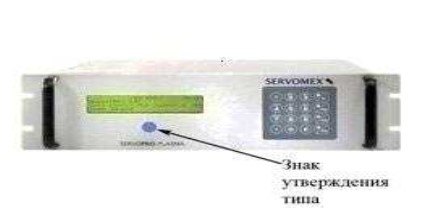

Фотография общего вида анализатора
Комплектность средства измерений
В комплект поставки анализатора входит:
– анализатор;
– кабель питания;
– руководство по эксплуатации;
– методика поверки.
По требованию заказчика для автоматической калибровки в комплект поставки может
входить:
– система подготовки пробы MSS, обеспечивающая подвод пробы по нескольким кана-
лам, а также подключение калибровочных газов;
– станция подготовки калибровочных газов GCS-100, позволяющая получать аргон с
низким содержанием азота из обычного аргона;
– фильтр-газопоглотитель GP-200, предназначенный для очистки калибровочного арго-
на от примесей.
Поверка
осуществляется по документу МП trial-11"Инструкция. Анализаторы микропримесей азота в
аргоне "SERVOPRO Plasma k2001". Методика поверки», утверждённой ГЦИ СИ ФГУП
"ВНИИМС" в 2011 г.
Основные средства поверки: поверочные газовые смеси ГСО состава азот-аргон: ГСО
3991-87, 3993-87, 3994-87, 3998-87, 4000-87, 4002-87, генератор газовых смесей ГГС-03-03.
Сведения о методиках (методах) измерений
Методы измерения изложены в документе "SERVOPRO Plasma k2001" Руководство по
эксплуатации"
Нормативные документы, устанавливающие требования к анализаторам микроприме-
сей азота в аргоне "SERVOPRO Plasma k2001"
ГОСТ 8.578-2008 ГСИ. "Государственная поверочная схема для средств измерений со-
держания компонентов в газовых средах"
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические
требования"
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- при осуществлении производственного контроля за соблюдением соответствия промыш-
ленной продукции обязательным требованиям, установленным законодательством Россий-
ской федерации.
лист № 4
всего листов 4
Изготовитель
Фирма "Servomex Group Limited", Великобритания.
Адрес: Jarvis Brook, Crowborough, East Sussex, United Kingdom, TN6 3FB
Заявитель
ЗАО "Регуляр"
Адрес: 119634, Москва, ул. Шолохова, д. 5, корп. 2
Тел.(495) 649-666-0, факс: (495) 649-666-0
E-mail: regular@regular.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП "ВНИИМС", г. Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
, адрес в Интернет: www.vniims.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П."_____" ___________ 2011 г.
