Машины испытательные электромеханические сервоуправляемые Eurotest, ГРСИ 47520-11
Номер госреестра:
47520-11
Наименование СИ:
Машины испытательные электромеханические сервоуправляемые
Обозначение типа:
Eurotest
Производитель:
Фирма "S.A.E. IBERTEST", Испания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.08.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43591
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины испытательные электромеханические сервоуправляемые серии
EUROTEST
Назначение средства измерений
Машиныиспытательныеэлектромеханическиесервоуправляемыесерии
EUROTEST(далее машины) предназначены для измерения силы и деформации при
испытаниях материалов на растяжение, сжатие и изгиб.
Описание средства измерений
Принцип действия машин заключается в измерении величины силы и деформации
испытуемого образца при растяжении, сжатии или изгибе.
Машины состоят из испытательной рамы с двумя высокоточными приводами
шарико-винтовой пары,стальных направляющих колонн, подвижной и неподвижной
траверсы, датчика силы, датчика перемещения подвижной траверсы, блока управления и
сбора данных.
Испытываемый образец закрепляется в захватах подвижной и неподвижной
траверсы, Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком
силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения
связан с подвижной траверсой и измеряет перемещение траверсы. Сигналы от датчиков
силы и перемещения поступают в блок управления и сбора данных.
Блок управления и сбора данных предназначен для управления режимами работы
машины, обработки, хранения, отображения и передачи значений величины силы и
деформации на внешние устройства.
Машины могут работать в режиме задания скорости перемещения и скорости
нагружения.
Машины могут быть укомплектованы датчиками продольной и поперечной
деформации, которые по виду контакта с испытываемым образцом могут быть
контактными и бесконтактными, по способу установки на образце с автоматической или
ручной установкой щупов датчика на образец, а по принципу измерения могут быть
индуктивнымисаналоговымицифровымвыходом,тензорезисторными,
инкрементальными, оптическими, лазерными.
Машиныиспытательныеэлектромеханическиесервоуправляемыесерии
EUROTEST выпускаются в четырёх модификациях: EUROTEST C- имеет две или четыре
колонны, EUROTEST E –имеет двойное испытательное пространство, EUROTEST T –
имеет возможность установки дополнительного датчика силы сверху подвижной
траверсы, EUROTEST IBTH-3 и . EUROTEST IBTH-5 имеют одну колонну, EUROTEST
IBTH-10/400/120 имеют две колонны.
Лист № 2
Всего листов 7
Р

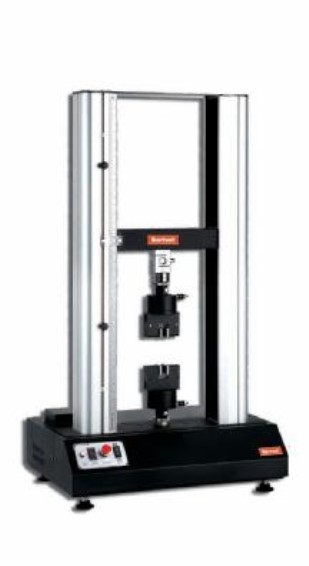

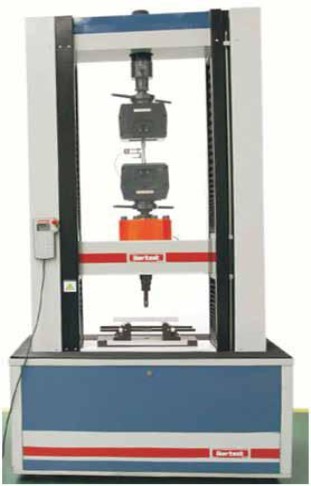

исунок 1 Общий вид машины EUROTEST C Рисунок 2 Общий вид машины EUROTEST E

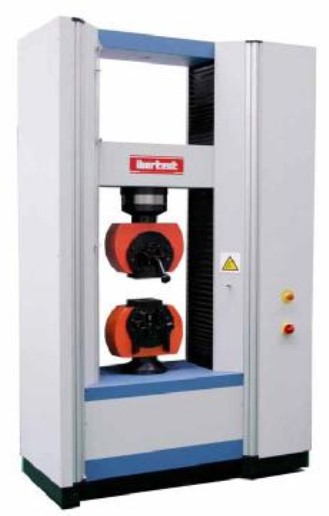

Рисунок 3 Общий вид машины
EUROTEST Т
Рисунок 4 Общий вид машины
EUROTEST
IBTH
Лист № 3
Всего листов 7
Программное обеспечение
Программное обеспечение предназначено для управления работой машины,
обработки результатов измерений и подготовки отчетов об испытаниях образцов.
Программное обеспечение автономное, устанавливается на компьютер с установочного
диска. Разделение на метрологически значимую и незначимую части не предусмотрено.
Применённые средства защиты ПО соответствует уровню защиты «А» по МИ 3286-2010.
Идентификационные данные ПО
Наименова-Идентифика-НомерЦифровойАлгоритм
ние ПОциионноеверсии(иденидентификатор ПОвычисления
наименованиетификацион(контрольная суммацифрового
ПОный номерисполняемого кода)идентифика-
ПОтора ПО
WintestWintest 322.14.09 BB12BF16CRC32
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в Таблицах 1, 2, 3, 4
Таблица 1
Наименование параметра
EUROTESТ
E-50
50
EUROTESTEUROTEST
E-100E-200
100200
EUROTEST
E-300
300
±0,5
±0,5
430
380
50/60
1080*700*22
20
1080*700*221200*820*24
2000
1200*820*24
00
1400
1800
Наибольшая предельная
нагрузка, кН
Пределы допускаемой
основной относительной
погрешности измерения
нагрузки %
Пределы допускаемой
основной относительной
погрешности измерения
перемещения подвижной
траверсы, %
Рабочее пространство, мм
Напряжение питания, В
Частота напряжения
питания, Гц
Габаритные размеры:
высота-мм,
ширина-мм, глубина-мм
Масса , кг
Cрок службы, лет
14001800
20 лет
Лист № 4
Всего листов 7
±0,5
±0,5
Таблица 2
Наименование параметра
EUROTEST EUROTEST EUROTEST
C-50C-100C-200
50100200
EUROTEST
C-300
300
EUROTEST EUROTEST EUROTEST
C-400C-500C-600
400500600
130013001300
140014001400
2450*1020*650
2900*1550*690
100010001200
290029002900
Наибольшая предельная нагрузка, кН
Пределы допускаемой основной
относительной погрешности измерения
нагрузки %
Пределы допускаемой основной
относительной погрешности измерения
перемещения подвижной траверсы, %
Рабочее пространство, мм
Напряжение питания, В
Частота напряжения питания, Гц
Габаритные размеры: высота-мм,
ширина-мм, глубина-мм
Масса , кг
Cрок службы, лет
1300
380
50/60
1200*650
*2900
1400
20 лет
Таблица 3
Наименование параметра
EUROTESTEUROTEST
T-5T-10
50100
EUROTESTEUROTEST
T-30T-50
3050
±0,5
±0,5
Наибольшая предельная нагрузка, кН
Пределы допускаемой основной относительной
погрешности измерения нагрузки %
Пределы допускаемой основной относительной
погрешности измерения перемещения подвижной
траверсы, %
Рабочее пространство, мм
700700
Без захватовБез захватов
1320*720*650
10001000
Без захватовБез захватов
220
50/60
1930*880*580
120120
Напряжение питания, В
Частота напряжения питания, Гц
Габаритные размеры: высота-мм,
ширина-мм, глубина-мм
Масса , кг
Cрок службы, лет
360360
20 лет
Лист № 5
Всего листов 7
Таблица 4
Наименование параметра
EUROTEST IBTH-3EUROTEST IBTH-5
EUROTEST IBTH-
10/400/120
10
35
±0,5
±1
1200
500500
220
50/60
1040*390*300
1730*640*240
2
140
Наибольшая предельная нагрузка, кН
Пределы допускаемой основной относительной
погрешности измерения нагрузки %
Пределы допускаемой основной относительной
погрешности измерения перемещения подвижной
траверсы, %
Рабочее пространство, мм
Напряжение питания, В
Частота напряжения питания, Гц
Габаритные размеры: высота-мм,
ширина-мм, глубина-мм
Количество колонн
Масса машины, кг
Cрок службы, лет
1 1
50 50
20 лет
Лист № 6
Всего листов 7
Знак утверждения типа:
Знак утверждения типа наносится на боковую поверхность корпуса машины в
виде наклейки и на титульный лист руководства по эксплуатации типографским
способом.
Комплектность средства измерений:
1
1
Наименование
Количество,
шт
Примечание
Модификация по заказу
Поставляются по
дополнительному заказу
1
1
1
Поставляются по
дополнительному заказу
1
Машина испытательная
электромеханическая
сервоуправляемая серии EUROTEST
Персональный компьютер типа
IBM/PC.
Комплект кабелей соединительных.
Программное обеспечение «Wintes».
Руководство по эксплуатации.
Приборы для измерений продольной
и поперечной деформации образца.
Захваты и зажимы (комплект)
Приспособление испытаний на изгиб
Комплект пластин испытаний на
сжатие
По дополнительному
заказу
По дополнительному
заказу
Поверка
осуществляется по документу МП АПМ 52-11 «Машины испытательные
электромеханические сервоуправляемые серии EUROTEST. Методика поверки»,
утверждённому ГЦИ СИ ООО «Автопрогресс-М» 21 марта 2011г. Межповерочный
интервал 1 год.
Основные средства поверки:
Динамометры с пределами допускаемой относительной погрешности не более ± 0,1%;
Измеритель длины цифровой MT 60K,фирмы «HEIDENHAIN» с пределом
допускаемой относительной погрешности ±0,3%.
Сведения о методиках (методах) измерений:
Методика измерений приведена в «Руководстве по эксплуатации»
Нормативныедокументы,устанавливающиетребованиякмашинам
испытательным электромеханическим сервоуправляемым серии EUROTEST
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и
изгиб. Общие технические требования»
Техническая документация S.A.E IBERTEST, Испания.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
- при выполнении работ по оценке соответствия промышленной продукции и
продукции других видов установленным законодательством Российской Федерации
обязательным требованиям.
Лист № 7
Всего листов 7
Изготовитель:
S.A.E. IBERTEST, С/Ramon y Cajal, 35-28814 Daganzo de Arriba (Madrid),
телефон: +34-91-884 53 85
Заявитель
----------ЗАО НПХ «Уралсибпромсервис», 454000, г. Челябинск, ул. Академика
Королева, 3
Испытательный центр
ГЦИ СИ ООО «Автопрогресс –М»,
125319, г.Москва, Ленинградский пр. д.64
аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
В.Н. Крутиков
М.п
«____»__________2011г.
