Нивелиры оптико-механические с компенсатором Leica Jogger, ГРСИ 47519-11
Номер госреестра:
47519-11
Наименование СИ:
Нивелиры оптико-механические с компенсатором
Обозначение типа:
Leica Jogger
Производитель:
Фирма "Leica Geosystems AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.08.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43590
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры оптико-механические с компенсатором Leica Jogger
Назначение средства применений
Нивелиры оптико-механические с компенсатором Leica Jogger предназначены для из-
мерения превышений методом геометрического нивелирования по вертикальным рейкам.
Описание средства измерений
Нивелир оптико-механический с компенсатором Leica Jogger - геодезический прибор,
принцип действия которого основан на автоматической установке визирной оси в горизонталь-
ное положение с помощью маятникового оптико-механического компенсатора с магнитным
демпфером.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная
подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Приведение
нивелира в рабочее положение осуществляется по круглому установочному уровню. Наведение в
горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного
наводящего винта без зажимного устройства. Нивелир имеет горизонтальный лимб для угловых
измерений и дальномерные нити для измерения расстояний. Взятие отсчета по рейке выполня-
ется визуально.
Для предотвращения несанкционированного доступа к внутренним частям нивелиров
оптико-механических с компенсатором Leica Jogger производится пломбировка винтов на верх-
ней панели в месте обозначенным «А».
Выпускается 2 модификации, которые различаются значением увеличения зрительной
трубы и имеют обозначения, Leica Jogger28, Leica Jogger32 .

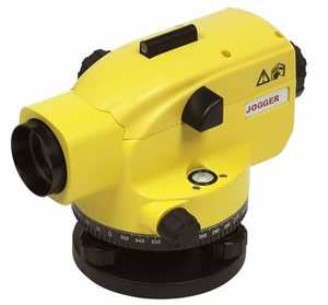

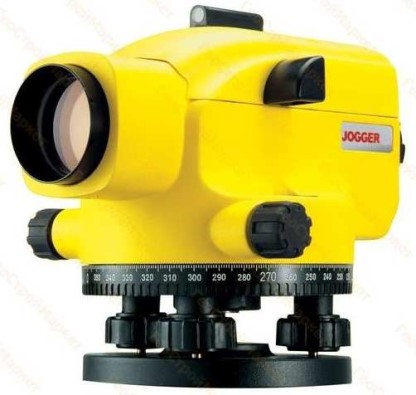

Фотография общего вида нивелиров оптико-механических с компенсатором Leica Jogger:
А
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Наименование характеристики
Значение
Leica Jogger 28 Leica Jogger
32
Допускаемое СКО измерения превышения на 1 км двойного
хода, мм, не более:
- при длине визирного луча до 25 м:
- при длине визирного луча до 100 м:
Диапазон измерений горизонтальных углов, …
º
:
Цена деления горизонтального лимба, …
º
:
2,0
5,0
360
1
Увеличение зрительной трубы, крат, не менее:
2832
Диаметр входного зрачка зрительной трубы, мм, не менее:
36
Наименьшее расстояние визирования, не более:
1,0 м
Угловое поле зрения зрительной трубы, не менее:
1º 12´
Цена деления круглого установочного уровня, …
’
на 2 мм:
8 ± 1,2
Диапазон работы компенсатора, …
’,
не менее:
± 15
Допускаемое СКО установки линии визирования, …
",
не более:
0,5
Предел допускаемой систематической составляющей по-
грешности компенсации компенсатора, …", не более:0,5
Допускаемое СКО измерения горизонтальных углов, м,
не более0,1
Коэффициент нитяного дальномера
100 ± 1%
Значение постоянного слагаемого нитяного дальномера, м:
0
Диапазон рабочих температур,
ºС
:
от – 20 до + 40
Диапазон температуры хранения, º
С
:
Габаритные размеры, Trial, мм, не более:
Масса нивелира,
кг,
не более:
Средняя наработка на отказ, ч, не менее:
Средний срок службы, лет, не менее:
от - 30 до + 55
192х134х148
1,5
3000
6
документации и наклей-
Знак утверждения типа
наносится печатным способом на титульный лист эксплуатационной
кой на корпус.
Комплектность средства измерений
Комплект поставки тахеометров состоит из:
Наименование
Нивелир оптико-механический с компенсатором
Набор инструментов для юстировки
Транспортировочный футляр
Руководство по эксплуатации на русском языке
Методика поверки
Количество, ед.
1
1
1
1
1
Поверка
осуществляется по документу МП АПМ 07-2011 «Нивелиры оптико-механические с компенса-
тором Leica Jogger. Методика поверки», утвержденному ГЦИ СИ ООО «Автопрогресс-М» 24
марта 2011 г..
Перечень основного оборудования необходимого для поверки:
Нивелир типа Н-05 ГОСТ 10528-90;
Лист № 3
Всего листов 3
Теодолит типа Т2 ГОСТ 10529-86;
Экзаменатор с ценой деления не более 1
²
ГОСТ 13012-67;
Автоколлиматор типа АК-0,2У ГОСТ 11898-78;
Высотный стенд ГОСТ 10528-90.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе:
«Нивелиры оптико-механические с компенсатором Leica Jogger. Руководство по экс-
плуатации».
Нормативные и технические документы, устанавливающие требования нивелирам оп-
тико-механическим с компенсатором Leica Jogger
1. ГОСТ 10528 – 90 «Нивелиры. Общие технические условия»;
2. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
3. Техническая документация фирмы «Leica Geosystems AG», Швейцария.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- при осуществлении геодезической и картографической деятельности
Изготовитель
«Leica Geosystems AG», Швейцария
Heinrich – Wild – Strasse, CH – 9435, Heerbrugg,
Switzerland
Phone: +41 71 727 31 31
Fax: +41 71 727 46 74
Заявитель
ООО «НАВГЕОКОМ»
129626, г.Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-77-77, факс: +7 (495) 747-51-30
Испытательный центр
Государственный центр испытаний средств изме-
рений ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис
501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Аттестат аккредитации № 30070-07
Заместитель
Руководителя Федерального
Агентства по Техническому
Регулированию и Метрологии
В.Н. Крутиков
М.п.«» ______________2011 г.
