Блоки связи БС-КПА/USB комплекса проверочной аппаратуры КПА-САУТ-ЦМ/485, ГРСИ 47491-11
Номер госреестра:
47491-11
Наименование СИ:
Блоки связи БС-КПА/USB комплекса проверочной аппаратуры
Обозначение типа:
КПА-САУТ-ЦМ/485
Производитель:
ООО "НПО САУТ", г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.08.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43560
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Блоки связи БС-КПА/USB
комплекса проверочной аппаратуры КПА-САУТ-ЦМ/485
Назначение средства измерений
Блок связи БС-КПА/USB комплекса проверочной аппаратуры КПА-САУТ-ЦМ/485
(далее – БС-КПА/USB) предназначен для поверки средств измерений, входящих в состав
автоматического управления торможением поездов САУТ-ЦМ/485, автоматизированной
диагностики отдельных блоков и комплексной проверки работоспособности всей аппаратуры
системы САУТ-ЦМ/485.
Описание средства измерений
БС-КПА/USB представляет собой комплекс управляемых от внешней ПЭВМ
микропроцессорныхформирователейэлектрическихсигналов.Стабильностьчастоты
формируемых сигналов обеспечивается за счет использования программно-управляемого
делителя частоты встроенного генератора, стабилизированного кварцем, а стабильность
амплитуд – встроенными стабилизированными источниками напряжения. Внешний вид БС-
КПА/USB представлен на рисунке 1.

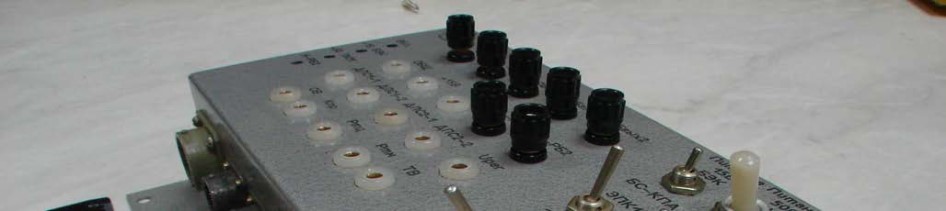

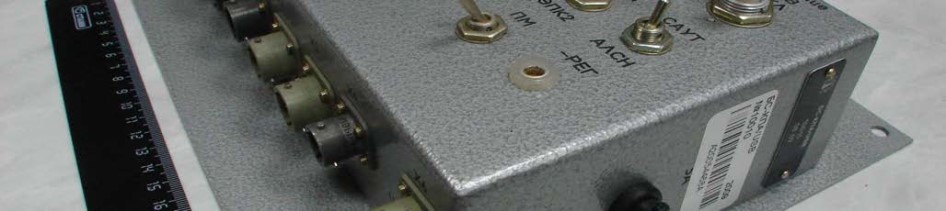

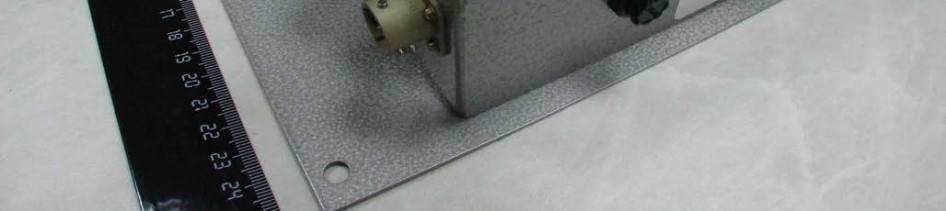

Рисунок 1 – Общий вид БС-КПА/USB
Лист № 2
Всего листов 6
Программное обеспечение
В процессе эксплуатации БС-КПА/USB подключают через USB-порт к ПЭВМ
стандартной комплектации. Управление работой БС-КПА/USB и выбор типа формируемых
сигналов осуществляютс помощьюспециализированного программногообеспечения
«STAND» (ПО), входящего в комплект поставки блока.
В состав программного обеспечения «STAND» входят следующие программы:
−
«Stand.exe» версия №15.08 от 06.04.2010;
−
«Ftd2xx.dll» версия №1.0 от 06.10.2005;
−
«BootloaderAPI.dll» версия №1.0 от 17.09.2010;
−
«BootCAN.hex» версия №1.0 от 26.02.2008;
−
«ConvCAN.bin» версия №1.0 от 07.04.2010;
−
«ModBootCAN.hex» версия №1.0 от 18.12.2009;
−
«ModProgCAN.hex» версия №1.0 от 08.09.2008.
Запуск ПО должен производиться на компьютере, защищенном паролем от
несанкционированного доступа. Защита ПО от непреднамеренного и преднамеренного
изменения соответствует уровню А по МИ 3286-2010.
Метрологически значимая часть ПО «STAND», влияющая на метрологические
характеристикиформируемыхБС-КПА/USBсигналов,включаетвсебяпрограммы
«ConvCAN.bin» и «ModProgCAN.hex», индентификационные данные которых следующие:
Наименование
ПО
Идентификационное
наименование ПО
Номер версии
(идентифи-
кационный
номер) ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
«ConvCAN.bin»
№1.0 от
07.04.2010
FFDA86FF
4A860C6B6AE6
2936B3D801A3
MD5
«STAND»
«ModProgCAN.hex»
№1.0 от
08.09.2008
2DD619C0
029771039A31
8CDAAE0C2DC5
MD5
Алгоритм
вычисления
цифрового
идентификатора
ПО
Метрологические и технические характеристики
1 БС-КПА/USB формирует на своих выходах четыре однополярных импульсных
сигнала прямоугольной формы, имитирующих выходные сигналы датчика угла поворота ДПС.
Параметры сигнала:
−
амплитуда сигнала (46 - 51) В;
−
скважность (2 ± 0,5);
−
частота следования импульсов f = 3,714V/D, Гц,
где V – скорость, км/ч;
D – диаметр бандажа колеса, м.
Диапазон имитируемых скоростей от 0 до 160 км/ч с дискретностью 1 км/ч.
Пределы допускаемой относительной погрешности формирования частоты сигнала
± 1 %.
Лист № 3
Всего листов 6
2 В режимах работы «19,6 кГц», «27,0 кГц» и «31,0 кГц» БС-КПА/USB формирует на
своем выходе сигнал синусоидальной формы, имитирующий сигнал путевого генератора.
Параметры сигнала:
−
номинальная частота сигнала для режимов работы «19,6 кГц», «27,0 кГц» и «31,0
кГц», кГц19,6; 27,0 и 31,0
−
действующее значение напряжения, соответствующего току
путевого генератора 0,5 А, В(1,53
±
0,05)
−
действующее значение напряжения, соответствующего току
путевого генератора 1,0 А, В(3,06
±
0,10)
Пределы допускаемой абсолютной погрешности формирования частоты сигнала
±
10 Гц.
В режиме работы «ОФМ» БС-КПА/USB формирует на своем выходе знакопеременный
сигнал прямоугольной формы, модулированный по амплитуде импульсами прямоугольной
формы.
Параметры сигнала:
−
номинальная частота следования импульсов модуляции, Гц(500
±
20)
−
амплитуда сигнала, соответствующего току
путевого генератора 0,5 А, В(1,08
±
0,05)
−
амплитуда сигнала, соответствующего току
путевого генератора 1,0 А, В(2,16
±
0,10)
−
скважность(2,0
±
0,1)
3 БС-КПА/USB формирует сигналы постоянного напряжения, имитирующие сигналы
датчиков давления, величина которых пропорциональна давлению.
Диапазон имитируемых давлений Р от 0 до 8 кгс/см
2
с дискретностью 0,05 кгс/см
2
.
Пределы допускаемой абсолютной погрешности формирования сигнала
±
0,05 В.
4 БС-КПА/USB формирует на своих выходах уровни постоянного напряжения,
соответствующие наличию или отсутствию сигналов локомотивного светофора ("З", "Ж",
"КЖ", "К", "Б") и служебных сигналов цепей управления локомотива ("1РБ", "2РБ", "ХВП",
"ХНЗ", "ЭПТ", "ЭДТ", "ИФ", "ИФ/ХНЗ", "Тяга"). Уровень постоянного напряжения,
соответствующий включенному состоянию соответствующего сигнала, от 40 до 50 В. Уровень
постоянного напряжения, соответствующий выключенному состоянию соответствующего
сигнала, от 0 до 2 В.
5 БС-КПА/USB обеспечивает trial входных сигналов "О1", "О2", "Т", "ОТ2", "ОТ3",
"Рег", "ТВ", "ОВ", "РБвых1", "РБвых2", "ПИР1", "ПИР2", "ПИР3".
6 БС-КПА/USB формирует на своем выходе постоянное напряжение "U рег." в
диапазоне от 10 до 40 В. Погрешность задания напряжения не более ± 10 %.
7 Связь с внешними устройствами вычислительной техники обеспечивается с
помощью интерфейса USB.
8 Сопротивление изоляции электрических цепей не менее 100 МОм.
9 Электропитание БС-КПА/USB (50±1) В.
10Потребляемая мощность не более 5 Вт.
Лист № 4
Всего листов 6
11Габаритные размеры БС-КПА/USB не более 265×223×95 мм.
12Масса БС-КПА/USB не более 2,6 кг.
13Средняя наработка на отказ не менее 17500 ч.
14ПоусловиямэксплуатацииБС-КПА/USBотноситсякследующим
классификационным группам, предусмотренным ОСТ 32.146:
−
по вибрационным воздействиям …………………................ МС1;
−
по климатическим воздействиям …………………................... К1.
Знак утверждения типа
наносится в виде шильдика, выполненного фотохимическим способом, на переднюю панель
БС-КПА/USB, а также типографским способом - на титульные листы Руководства по
эксплуатации.
Комплектность средства измерений
Комплект кабелей
-
08Г.08.00.00 РЭ
-
-
-
Программное обеспечение для работы с
БС-КПА/USB на диске
-
Упаковка
-
Наименование
1
Блок связи БС-КПА/USB
ОбозначениеКол-во
2 3
08Г.08.00.001
Примечание
4
-
ПЮЯИ.668431.017-01 1
1
08Г.08.00.00 ПС1
Комплекс проверочной аппаратуры
КПА-САУТ-ЦМ/485.
Блок связи БС-КПА/USB.
Руководство по эксплуатации
Комплекс проверочной аппаратуры
КПА-САУТ-ЦМ/485.
Блок связи БС-КПА/USB. Паспорт
ГСИ. Блок связи БС-КПА/USB комплекса
проверочной аппаратуры
КПА-САУТ-ЦМ/485. Методика поверки
МП 45-263-20101
«STAND»1
-1
*)
Характеристики компьютера, не хуже: тактовая частота 1,8 ГГц, объем ОЗУ 128 Мбайт,
наличие портов USB.
Лист № 5
Всего листов 6
Поверка
связи БС-КПА/USB комплекса проверочной
поверки МП 45-263-2010», утвержденному
осуществляется по документу «ГСИ. Блок
аппаратуры КПА-САУТ-ЦМ/485. Методика
ФГУП «УНИИМ» в 2010 г.
Эталоны, применяемые при поверке:
1) Вольтметр универсальный В7-78/1:
- напряжение постоянного тока (0,1-1000) В;
- действующее значение напряжения переменного тока (0,1-750) В;
-пределыдопускаемойотносительнойпогрешностиизмеренияпостоянного
напряжения ±0,008 %, переменного напряжения ± (0,09-4,5) % в зависимости от
диапазона частот;
2) Осциллограф электронно-лучевой GOS-6031:
- полоса пропускания 30 МГц;
- пределы допускаемой относительной погрешности ± 3 %;
3) Частотомер электронно-счетный Ч3-85/3:
- диапазон измеряемых частот 0,001 Гц – 500 МГц;
- относительная погрешность по частоте опорного генератора ± 10
-7
%.
Сведения о методиках (методах) измерений
Методика измерений с помощью БС-КПА/USB представлена в пункте 1.5 документа
08Г.08.00.00 РЭ «Комплекс проверочной аппаратуры КПА-САУТ-ЦМ/485. Блок связи БС-
КПА/USB. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к блокам связи БС-КПА/USB
комплекса проверочной аппаратуры КПА-САУТ-ЦМ/485
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта (подпункт 6 п. 3 статьи 1 Федерального
Закона Российской Федерации от 26 июня 2008 г. N 102-ФЗ «Об обеспечении единства
измерений»)
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
САУТ» (ООО «НПО САУТ») 620027, г. Екатеринбург, ул. Челюскинцев, 15, оф. 220
Телефоны: 8 (343) 358-41-81
8 (343) 358-46-27
Факс:8 (343) 358-41-81
Лист № 6
Всего листов 6
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ
ФГУП «УНИИМ») 620000, г. Екатеринбург, ул. Красноармейская, 4
Телефон: 8 (343) 350-26-18
Факс:8 (343) 350-20-39
e-mail:uniim@uniim.ru
Аттестат аккредитации № 30005-06 от 01.09.2006 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
В.Н. Крутиков
М.п.«___» ____________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 4925-75 | Блоки изделия | Щегол-3 | П/я А-7874 (завод "Импульс"), г.Пятигорск | Нет данных | Перейти |
| 26421-04 | Трансформаторы тока | ТФЗМ 110Б-III | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье | 4 года | Перейти |
| 51540-12 | Блоки контроля загрузки | СКЗ-02 | ООО "ВИСТ Групп", г.Москва | 2 года | Перейти |
| 1443-61 | Трансформаторы напряжения | НКФ-330-73 | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье | 4 года | Перейти |
| 3885-73 | Блоки задержки | БЗА2-90 | П/я В-8251, Рыбинский завод приборостроения, г.Рыбинск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
