Номер госреестра:
47487-11
Наименование СИ:
Трансформаторы тока
Обозначение типа:
CIT 0,72 TF
Производитель:
Фирма "S.C. ELECTROPUTERE S.A.", Румыния
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 10 шт. с зав.№ 797606 … 797611, 797618 … 797621
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43556
об утверждении типа средств измерений
лист №1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока СIT 0,72 TF
Назначение средства измерений
Трансформаторы СIT 0,72 TF (далее – трансформаторы) предназначены для передачи
сигналов измерительной информации средствам измерений, устройствам защиты, автоматики,
сигнализации и управления в электрических установках переменного тока промышленной
частоты.
Описание средства измерений
Принцип действия трансформаторов тока основан на использовании явления
электромагнитной индукции, т.е. на создании ЭДСпеременным магнитным полем.
Трансформаторы тока относятся к классу масштабных измерительных преобразователей
электрических величин.

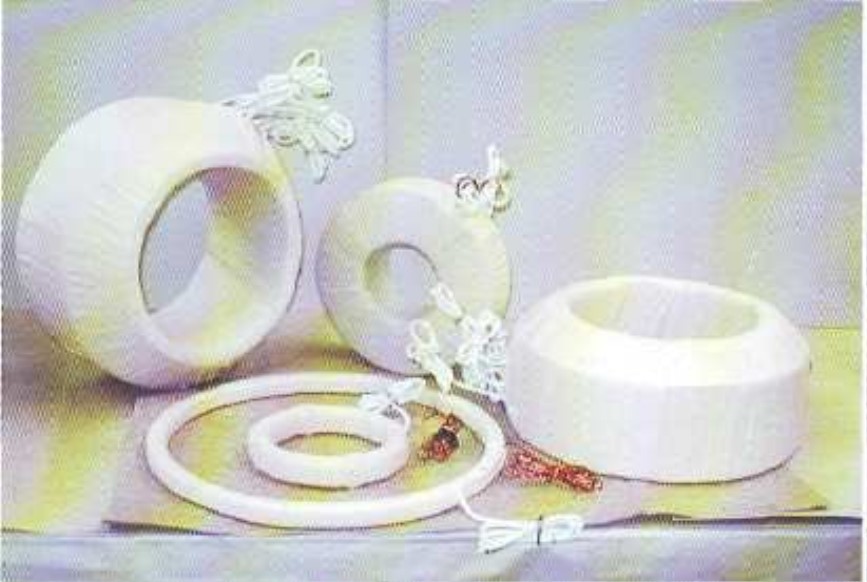

Трансформаторы тока СIT 0,72 TF по принципу конструкции – встроенные. По числу
ступеней трансформации – одноступенчатые, с вторичными обмотками для измерений и учета и
защиты. Трансформаторы устанавливаются на вводах силовых трансформаторов и являются
комплектующими изделиями.
Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет ввод,
проходящий через внутреннее окно трансформаторов. Вторичные обмотки намотаны на
магнитопровод и покрыты слоем электроизоляционной ткани.
Наибольшее рабочее напряжение трансформаторов 0,72 кВ частотой 50 Гц.
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
лист №2
всего листов 5
Метрологические и технические характеристики
Таблица 1
№Заводской номер
п/п трансформатора
Номер
обмотки
Номинальный
первичный
ток, А
Номинальный
вторичный ток,
А
Параметры обмоток
КлассНоминальная
точностивторичная
нагрузка
ГабаритныеМасса,
размеры, мм, кг
(внутренний
диаметр/
внешний
диаметр×
высота)
1797607
115/290×44888
2797609
115/290×41285
3797611
115/290×41285
4797606
1s1 – 1s2
2s1 – 2s2
3s1 – 3s2
4s1 – 4s2
5s1 – 5s2
6s1 – 6s2
7s1 – 7s2
1s1 – 1s2
2s1 – 2s2
3s1 – 3s2
4s1 – 4s2
5s1 – 5s2
6s1 – 6s2
1s1 – 1s2
2s1 – 2s2
3s1 – 3s2
4s1 – 4s2
5s1 – 5s2
6s1 – 6s2
1s1 – 1s2
2s1 – 2s2
3s1 – 3s2
4s1 – 4s2
5s1 – 5s2
6s1 – 6s2
7s1 – 7s2
1200
1200
1200
1200
1200
18000
18000
1200
1200
1200
1200
18000
18000
1200
1200
1200
1200
18000
18000
1200
1200
1200
1200
1200
18000
18000
5
2
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
2
5
5
5
5
5
0,2S 50
3 15
0,2S 30
5P 50
5P 50
5P 50
5P 50
0,2S 50
0,2S 30
5P 50
5P 50
5P 50
5P 50
0,2S 50
0,2S 30
5P 50
5P 50
5P 50
5P 50
0,2S 50
3 15
0,2S 30
5P 50
5P 50
5P 50
5P 50
Номинальный
коэффициент
безопасности
приборов вторичной
обмотки для
измерений и учета, не
более
10
10
10
–
–
–
–
10
10
–
–
–
–
10
10
–
–
–
–
10
10
10
–
–
–
–
Номинальная
предельная
кратность
вторичных
обмоток для
защиты,
не менее
–
–
–
20
20
20
20
–
–
20
20
20
20
–
–
20
20
20
20
–
–
–
20
20
20
20
115/290×44888
лист №3
всего листов 5
3
№Заводской номер
п/п трансформатора
Номер
обмотки
Номинальный
первичный
ток, А
Номинальный
вторичный ток,
А
Параметры обмоток
КлассНоминальная
точностивторичная
нагрузка
ГабаритныеМасса,
размеры, мм, кг
(внутренний
диаметр/
внешний
диаметр×
высота)
5797608
115/290×41285
6797610
115/290×41285
7797618
221/519×415407
8797619
221/519×367393
9797620
221/519×367393
10797621
1s1 – 1s2
2s1 – 2s2
3s1 – 3s2
4s1 – 4s2
5s1 – 5s2
6s1 – 6s2
1s1 – 1s2
2s1 – 2s2
3s1 – 3s2
4s1 – 4s2
5s1 – 5s2
6s1 – 6s2
1s1 – 1s2
2s1 – 2s2
3s1 – 3s2
4s1 – 4s2
5s1 – 5s2
1s1 – 1s2
2s1 – 2s2
3s1 – 3s2
4s1 – 4s2
1s1 – 1s2
2s1 – 2s2
3s1 – 3s2
4s1 – 4s2
s1 – s2
1200
1200
1200
1200
18000
18000
1200
1200
1200
1200
18000
18000
200
200
200
200
200
200
200
200
200
200
200
200
200
200
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
2
5
5
5
5
5
5
5
5
5
0,2S 50
0,2S 30
5P 50
5P 50
5P 50
5P 50
0,2S 50
0,2S 30
5P 50
5P 50
5P 50
5P 50
5P 30
0,2S 30
0,5 50
5P 50
3 15
5P 30
0,2S 30
0,5 50
5P 50
5P 30
0,2S 30
0,5 50
5P 50
5P 50
Номинальный
коэффициент
безопасности
приборов вторичной
обмотки для
измерений и учета, не
более
10
10
–
–
–
–
10
10
–
–
–
–
–
10
10
–
10
–
10
10
–
–
10
10
–
–
Номинальная
предельная
кратность
вторичных
обмоток для
защиты,
не менее
–
–
20
20
20
20
–
–
20
20
20
20
20
–
–
20
–
20
–
–
20
20
–
–
20
20
221/519×129170
лист №4
всего листов 5
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных
трансформатора и типографским способом на титульный лист паспортов.
Комплектность средства измерений
Трансформатор тока СIT 0,72 TF
Паспорт
10 шт. (Зав. №№ 797606, 797607, 797608, 797609,
797610, 797611, 797618, 797619, 797620, 797621).
10 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-100 (кл. т. 0,01);
трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); прибор сравнения
КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока
СIT 0,72 TF
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная
схемадлясредствизмеренийкоэффициентаиугламасштабногопреобразования
синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы «S.C. ELECTROPUTERE S.A.», Румыния.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- «осуществление торговли и товарообменных операций…»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям».
Изготовитель
Фирма «S.C. ELECTROPUTERE S.A.», Румыния.
Адрес: 200440, Craiova, 80 Calea Bucuresti, Romania.
Тел.: +40 25143 77 00Факс: +40 25143 77 30.
Web-сайт: http://www.electroputere.ro
Заявитель
Фирма «E-Marketci Consulting Intl», Германия.
Адрес: Hildesheimerstrasse 25, D-30169 Hannover, Germany.
лист №5
всего листов 5
5
Тел.: +49 (0) 511 533 41 00Факс: +49 (0) 511 533 41 01.
Web-сайт: http://www.e-marketci.com
Испытательный центр
ГосударственныйцентриспытанийсредствизмеренийФедеральноегосударственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
Агентства по техническому
регулированию и метрологиВ.Н. Крутиков
МП«___» __________ 2011 г.
