Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 43455

об утверждении типа средств измерений

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики MULTICAL 402

Назначение средства измерений

Теплосчетчики MULTICAL 402 (далее теплосчетчики) предназначены для измере-

ний количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей

воды) в закрытых системах тепло/холодоснабжения.

Описание средства измерений

Теплосчетчики состоят из трех функциональных частей: ультразвукового датчика

расхода, вырабатывающего сигнал об объеме проходящего через него теплоносителя; по-

добранной пары термометров сопротивления Pt100 или Pt500, вырабатывающих сигнал о

температурах теплоносителя на входе и выходе теплообменной системы и вычислителя,

предназначенного для обработки и вычислений количества тепла и объема теплоносителя

по поступающим на его вход сигналам от датчиков. Датчик расхода устанавливается в по-

дающем или обратном трубопроводе. Электрическое соединение между датчиком расхода и

вычислителем осуществляется кабелем длиной 1500 мм, т.е. устройства конструктивно

могут быть собраны в единое целое или смонтированы отдельно. Вычислитель имеет дис-

плей, на котором отображается количество тепла и дополнительно, путем нажатия кнопок,

накопленный объем, время работы, температура в подающем и обратном трубопроводе.

Результаты измерений записываются в энергонезависимую память (EEPROM). Доступ к

памяти возможен через инфракрасный оптический порт, расположенный на лицевой па-

нели вычислителя с использованием оптической головки и ручного терминала (персо-

нального компьютера). Для подключения к системам дистанционного сбора данных вы-

числитель комплектуется интерфейсным модулем соответствующего типа. Модули уста-

навливаются вне опломбированного отсека вычислителя и не требуют внеочередной по-

верки.

В зависимости от сферы применения теплосчетчики имеют исполнения:

- 402-V/W - для измерений тепловой энергии;

- 402-Т - для измерений энергии охлаждения;

- 402-Т - комбинированный для измерений тепла и энергии охлаждения.

Кроме этого, теплосчетчики имеют ряд исполнений, отличающихся исполнением его

составных частей.

Общий вид теплосчетчика MULTICAL 402 представлен на фото 1.

Фото 1

Лист № 2

Всего листов 7

Схема обозначений исполнений теплосчетчика MULTICAL 402

MULTICAL 402-

Тип подключаемых датчиков температуры

Pt100V

Pt500W

Pt500, датчик расхода защищен от конденсатаT

Интерфейсный модуль

Нет модуля00

Данные + 2 входа импульсов (VA, VB)10

Данные + 2 выхода импульсов (CE, CV)11

M-Bus + 2 входа импульсов (VA, VB)20

M-Bus + 2 выхода импульсов (CE, CV)21

Беспроводной M-Bus, ЕU, 868 MHz, Режим C130

Радио, ЕU, 434 MГц, встроенная антенна, NET040

Радио, ЕU, 434 MГц, встроенная антенна, NET141

Радио, ЕU, 434 MГц, встр.+внеш. ант., NET0+ 2 входа42

импульсов (VA, VB)

Радио, ЕU, 434 MГц, встр.+внеш. ант., NET0+2 выхода43

импульсов (CE, CV)

Радио, ЕU, 434 MГц, встр.+внеш. ант., NET1+2 входа44

импульсов (VA, VB)

Радио, ЕU, 434 MГц, встр.+внеш. ант., NET1+2 выхода45

импульсов (CE, CV)

Радио, SE, 444 MГц, встр. ант., NET0 + 2 входа им-50

пульсов (VA, VB)

Радио, SE, 444 MГц, встр. ант., NET1 + 2 входа им-52

пульсов (VA, VB)

Радио, SE, 444 MГц, внеш. ант., NET0 + 2 входа им-54

пульсов (VA, VB)

Радио, SE, 444 MГц, внеш. ант., NET1 + 2 входа им-56

пульсов (VA, VB)

Модуль питания

Нет модуля0

Батарея, АА - элементы, 2 шт.1

Батарея, D -элемент2

Блок питания 230 В перем. тока7

Блок питания 24 В перем. тока8

Комплект датчиков температуры Pt500

Нет датчиков00

Комплект для установки в гильзах с кабелем 1,5 м 0A

Комплект для установки в гильзах с кабелем 3,0 м 0B

Комплект коротких датчиков прямого погружения с кабелем 1,5 м 0F

Комплект коротких датчиков прямого погружения с кабелем 3,0 м 0G

Лист № 3

Всего листов 7

MULTICAL 402-

Датчики расхода

расходприсое-длина

qp динение [мм]

[

/ч

]

0,6G&fraq34;B (R&fraq12;)110

0,6G1B (R&fraq34;)190

1,5G&fraq34;B (R&fraq12;)110

1,5G&fraq34;B (R&fraq12;)165

1,5G1B (R&fraq34;)130

1,5G1B (R&fraq34;)190

2,5G1B (R&fraq34;)130

2,5G1B (R&fraq34;)190

3,5G5/4B (R1)260

6,0G5/4B (R1)260

6,0Ду25260

10G2B(R1&fraq12;)300

10 Ду40300

15 Ду50270

CCC-CCC-код

код Холод

Тепло

416416

419407

498498

451436

437438

478483

420485

Тип теплосчетчика

теплосчетчик (402-V/W) 4

теплосчетчик (402-T) 5

теплосчетчик комбинированный тепла и охлаждения (402-T) 6

Код страны (язык на этикетке и т.д.)XX

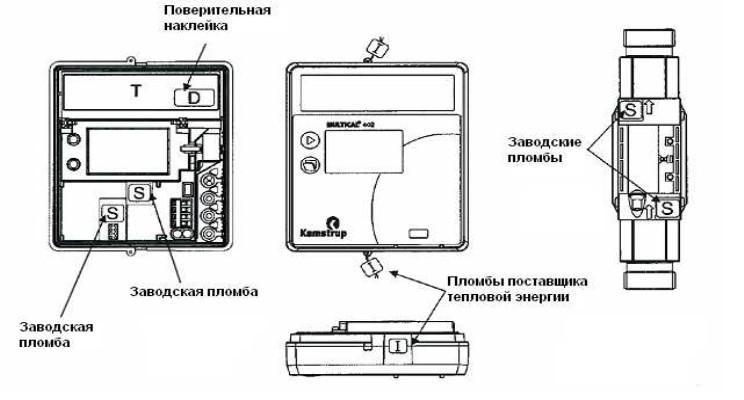

На схеме 1 указаны места пломбировки от несанкционированного доступа и место

размещения наклеек, в том числе о поверке.

T - место этикетки с характеристиками счетчика и

знаком утверждения типа

D - место поверительной наклейки

S - пломбирующие наклейки (заводские пломбы)

I - место установки пломб поставщика тепла.Схема 1

Лист № 4

Всего листов 7

Программное обеспечение (ПО)

MULTICAL

402 классифицируется как простой автономный измерительный прибор с за-

щищенным интерфейсом. Всей работой теплосчетчика управляет программа, которая за-

шивается в ПЗУ на этапе производства и не может быть изменена преднамеренно или

случайно во время эксплуатации.

В структуре ПО можно выделить 3 блока:

- RTC (сбор измерительной информации о температуре и объему теплоносителя; вычис-

ление тепловой энергии, расхода, мощности; представление измерительной информации и

параметров, характеризующих данный вычислитель на дисплее; хранение результатов в

долговременной памяти ППЗУ);

- ДАННЫЕ (передача данных через интерфейс связи);

- ПОЛЬЗОВАТЕЛЬ (обработка запросов от кнопок пользовательского интерфейса).

Все процессы контролируются прерываниями.

Все команды и данные, поступающие через интерфейс связи, все комбинации кнопок

пользовательского интерфейса, а также все настраиваемые параметры документированы.

Метрологически значимые параметры и данные защищены от преднамеренного или слу-

чайного изменения. Снять защиту, можно только повредив пломбу.

Идентификационные данные программного обеспечения (ПО)

Наименование

ПО

Идентификаци-

онное наимено-

вание ПО

Прошивка

(встроенная

программа)

MULTICAL 402

5098-609

Номер версии

(идентифика-

ционный но-

мер) ПО

B1(xxxx0201)

Цифровой иденти-

фикатор ПО (кон-

трольная сумма ис-

полняемого кода)

5376(55297)

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

CRC16

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответ-

ствии с МИ 3286-2010 – С.

Лист № 5

Всего листов 7

Метрологические и технические характеристики

Тип прибора единый прибор;

комбинированный прибор,

в том числе части:

вычислитель с датчиком расхода и

отдельно заменяемые датчики тем-

пературы

Единицы измерений количества тепла (энергии):кВт٠ч, МВт٠ч, ГДж или Гкал

Единицы измерений объема м

Преобразователи (датчики) температуры Pt100 и Pt500 по ГОСТ 6651-2009

Датчик расхода ультразвуковые

Номинальные значения расходов Qном, м

/ч 0,6; 1,5; 2,5; 3,5; 6,0; 10,0; 15,0

Предел допускаемой абсолютной погрешности измерения температуры±(0,4+0,005٠t)

Теплосчетчик (402-V/W):

Диапазон измерения температуры теплоносителя, °С2…160

Диапазон измерения разности температур, К3…150

Теплосчетчик (402-Т):

Диапазон измерений температуры теплоносителя, °С2…50

Диапазон измерений разности температур теплоносителя, К3…30

Пределы допускаемой относительной погрешности

измерений энергии при разности температур, %:

3≤Δt<10°С± 6

10≤Δt<20°С± 5

20≤Δt ± 4

Пределы допускаемой относительной погрешности

измерений объема при расходах, %:

0,04Qном ≤ Q ≤ Qмакс.± 2

Qмин ≤ Q < 0,04Qном± 4

Класс точности 2 и 3

Пределы допускаемой относительной погрешности измерений времени, %

0,1

Напряжение питания

- автономное3,65 В, литиевые D или 2хАА – элементы

- сетевое 230 В +15/-30%, 50 Гц

24 В ± 50%, 50 Гц

Потребляемая мощность< 1 Вт

Масса, кг от 1,8 до 12 в зависимости от исполнения

Емкость отсчетного устройства (дисплея) 7 (8) значащих разрядов

Температура измеряемой жидкости, °С:

- теплосчетчик (402-V/W)15…130

- теплосчетчик (402-Т) 2…50

- теплосчетчик комбинированный тепла и охлаждения (402-T) 2…130

Условное давление PN16/PN25

Расположение на трубопроводе горизонтальное, вертикальное или под углом

Срок службы не менее 12 лет

Условия эксплуатации:

температура окружающего воздуха, °С5…55

Температура хранения, °С -25…60

Степень защиты:

- вычислителя IP 54

- датчик расхода IP 65

Лист № 6

Всего листов 7

Обозначение

Условный диа-

метр

Макс. расход

qs,м

/ч

Порог чувств.,

л/ч

Потеря давл.

при

qp, бар

Длина, мм

Макс. темпера-

тура, °С

Технические характеристики исполнений датчик расхода

Ном. расход

qp, м

/ч

Мин. расход qi,

/ч

Присоединение

402хххххх1ххх

402хххххх3ххх

402хххххх4ххх

402хххххх5ххх

402хххххх7ххх

402хххххх9ххх

402ххххххAххх

402ххххххBххх

402ххххххDххх

402ххххххFххх

402ххххххGххх

402ххххххHххх

402ххххххJххх

402ххххххKххх

Ду150,6

Ду200,6

Ду151,5

Ду201,5

Ду202,5

Ду253,5

Ду256,0

Ду40 10

Ду50 15

1,2 0,006

3,0 0,015

5,0 0,025

7,0 0,035

12 0,06

200,1

30 0,15

3 0,04 G3/4В(R1/2) 110 130

3 0,04 G1В(R3/4) 190 130

3 0,25 G3/4В(R1/2) 110 130

3 0,25 G3/4В(R1/2) 165 130

3 0,25 G1В(R3/4) 130 130

3 0,25 G1В(R3/4) 190 130

5 0,05 G1В(R3/4) 130 130

5 0,05 G1В(R3/4) 190 130

7 0,07 G5/4В (R1) 260 130

12 0,19 G5/4В (R1) 260 130

12 0,19 Фл. Ду25 260 150

20 0,06 G2В(R1/2) 300 130

20 0,06 Фл. Ду40 300 150

30 0,14 Фл. Ду50 270 150

Знак утверждения типа

наносится на табличку с техническими характеристиками теплосчетчика на лицевой пане-

ли вычислителя и на титульный лист паспорта и руководства по эксплуатации типограф-

ским способом.

Комплектность средства измерений

Обозначение

Наименование

Кол.Примечание

Теплосчетчик MULTICAL 402

1В соответствии с заказом

66-99-099

66-99-102

66-99-106

66-99-097

66-99-098

66-99-373

Инфракрасная оптоголовка USB

Инфракрасная оптоголовка RS232

RS232 кабель

USB кабель с гальванической развязкой

USB кабель

Устройство поверочное

Руководство по эксплуатации

Методика поверки

Паспорт

1по отдельному заказу

Поверка

осуществляется по методике "ГСИ. Теплосчетчики MULTICAL 402. Методика поверки",

утвержденной ГЦИ СИ ФГУП "ВНИИМС" в мае 2011 г.

Основные средства поверки:

Установка поверочная расходомерная, диапазон 0,006…30 м

/ч, погрешность ±0,5 %

Магазин сопротивлений Р4831, погрешность ±0,02 %

Мегаомметр, 0…10 МОм при 500 В, погрешность ±1 %

Частотомер электронно-счетный вычислительный ЧЗ-64.1, диапазон измеряемых частот

Лист № 7

Всего листов 7

0,005-1,5w10

Гц

Модуль импульсных выходов 402-0-11 (Kamstrup): длительность импульса 3,9 мс; мак-

симальная частота 120 Гц; внешнее напряжение 5…30 В пост. тока.

Сведения о методиках (методах) измерений

изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к теплосчет-

чикам MULTICAL 402:

1. ГОСТ Р ЕН 1434-2006 "Теплосчетчики".

2. ГОСТ Р 51649-2000 "Теплосчетчики для водяных систем теплоснабжения. Об-

щие технические условия".

3. Техническая документация фирмы "Kamstrup A/S".

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений - выполнение торговых и товарообменных операций.

Изготовитель

Фирма "Kamstrup A/S", Дания

8660, Industrivej, 28, Skanderborg, Denmark,

тел.: +45 89 93 10 00, факс +7 45 89 93 10 01,

info@kamstrup.dk www.kamstrup.dk, www.kamstrup.ru

Испытательный центр

ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)

119361, Москва, ул. Озерная, 46

тел. +7(495) 437-57-77, факс +7(495) 437-56-66.

E-mail: office@vniims.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

В.Н. Крутиков

М.п.

"___" ___________ 2011 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
16533-99	Теплосчетчики	ТЭМ-05М	ООО "Арвас", Беларусь, г.Минск	4 года	Перейти
47151-11	Теплосчетчики	HYDROCAL G 21	Фирма "B METERS s.r.l.", Италия	4 года	Перейти
17735-05	Теплосчетчики	Sonocal мод. 2000	Фирма "Hydrometer GmbH", Германия (торговая марка "Danfoss")	4 года	Перейти
20016-01	Теплосчетчики	ТСК4М	ЗАО "Тепловодомер", г.Мытищи	4 года	Перейти
23316-02	Теплосчетчики	ТЭМ-21ТС	ООО НПФ "ТЭМ-прибор", г.Москва	4 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуТеплосчетчики MULTICAL 402ГРСИ 47451-11

Заказать поверку
Теплосчетчики MULTICAL 402
ГРСИ 47451-11
