Номер госреестра:
47441-11
Наименование СИ:
Установки поверочные
Обозначение типа:
FMD
Производитель:
Фирма "Flow Management Devices LLC", США
Межповерочный интервал:
1 год - для передвижных (мобильных); 2 года - для стационарных
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.08.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
приложение к свидетельству № 4 ^ 443
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные FMD
Назначение средства измерений
Установки поверочные FMD предназначены для воспроизведения и передачи единицы
объема при поверке, градуировке и калибровке преобразователей расхода, счетчиков жидкости
и трубопоршневых поверочных установок 2-го разряда по ГОСТ 8.510-2002 «ГСИ. Государ
ственная поверочная схема для средств измерений объёма и массы жидкости».
Описание средства измерений
Принцип действия установок поверочных FMD заключается в повторяющемся измере
нии известного объёма жидкости в измерительном участке.
Установка поверочная FMD состоит из следующих основных узлов: цилиндрического
измерительногоучасткасизвестнымзначениемвместимости,перемещающегосяв
измерительном участке уплотненного поршня с тарельчатым клапаном, оптических детекторов
положения поршня, устройства возврата поршня с электроприводом и модуля связи PIM.
Установкиповерочные FMD выпускаютсяв стационарном и передвижном
исполнении. Материал изготовления сталь марки AISI 304, сталь марки AISI 316.

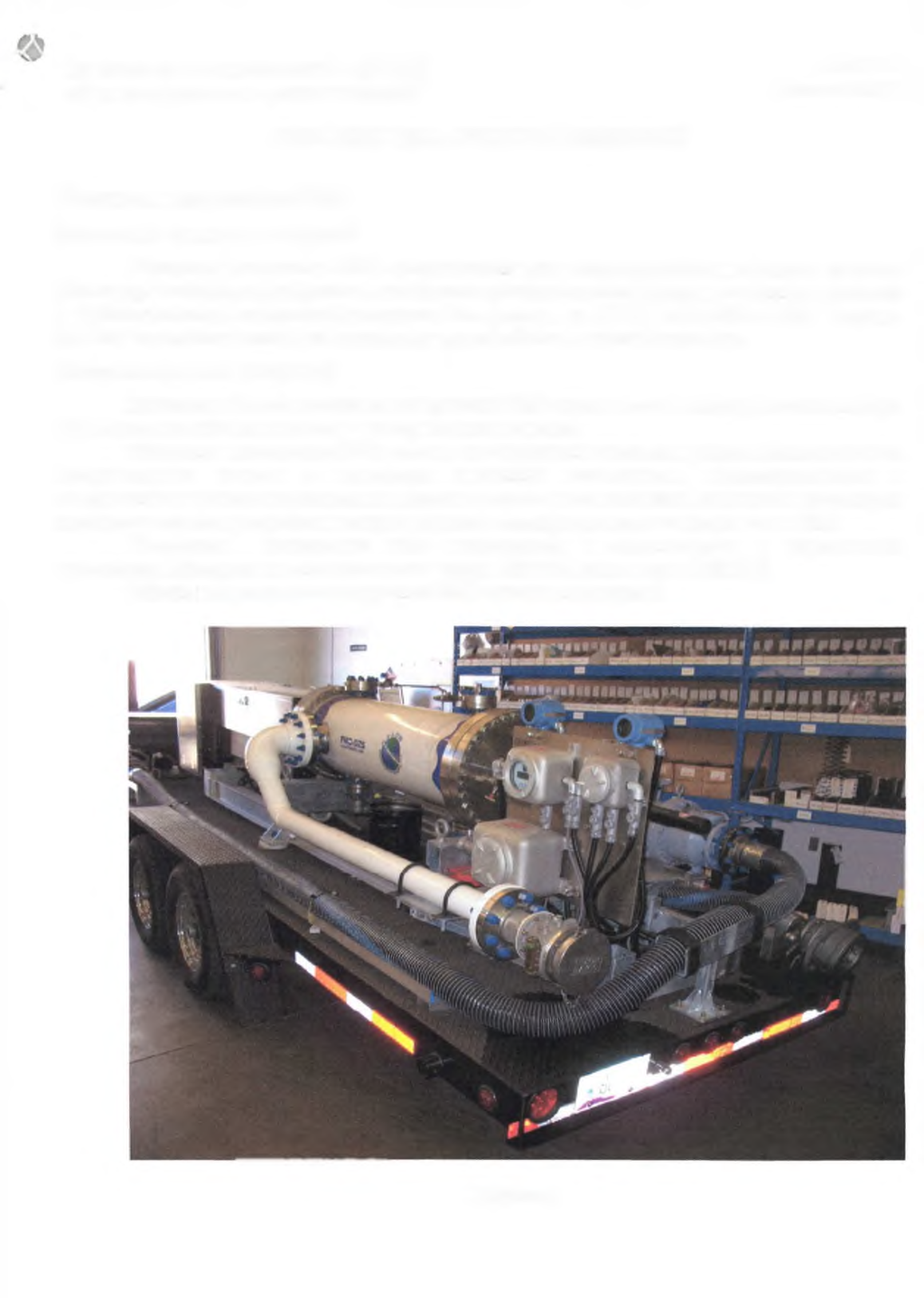

Общий вид установок поверочных FMD показан на рисунке!.
Рисунок 1
Лист № 2
Всего листов 4
Программное обеспечение
Алгоритм вы-
числения циф-
рового иденти-
фикатора про-
граммного обес-
печения
-**
-
Установки поверочные FMD имеют программное обеспечение (ПО), встроенное в мо-
дуль связи PIM.
Идентификационные данные ПО
Наимено-
вание про-
граммного
обеспечения
Идентифика-Номер версии
ционное на- (идентифи-
именование кационный номер)
обес-печения
программногопрограммного
обеспечения
Цифровой иден-
тификатор про-
граммного обес-
печения (кон-
трольная сумма
исполняемого ко-
да)
Программное
обеспечение
установки по--P1.12.XXXXXXXX
верочной *
FMD
*где XXXXXXXX изменяется от 00000000 до 99999999
**идентификация осуществляется только по номеру версии ПО.
Влияние ПО на метрологические характеристики установок поверочных FMD учтено
при нормировании метрологических характеристик установок поверочных FMD.
Защита данных от несанкционированного доступа в ПО установок поверочных FMD
обеспечивается разграничением прав пользователей. Введены четырехуровневая система дос-
тупа и система паролей. Предусмотрена физическая защита (опломбирование) установок пове-
рочных FMD от несанкционированного доступа. Уровень защиты ПО от непреднамеренных и
преднамеренных изменений - С, в соответствии с МИ 3286-2010.
Метрологические и технические характеристики
от 7,5 до 530
НаименованиеЗначение характеристики для моделей
характеристики
FMD-003 FMD-007 FMD-015 FMD-025 FMD-035 FMD-060 FMD-090 FMD-130 FMD-200
68150
3305607901350
200029004500
Номинальное зна-
чение вместимости
измерительного
участка, дм
3
Наибольшее зна-
чение расхода
жидкости, м
3
/ч
Диаметр фланцев,
мм,
50,476,2
152,4
101,6152,4
(203,2)*
254,0
304,8406,4508,0
Доверительная от-
носительнаяпо-
грешность при до-
верительной веро-
ятности 0,99, %
± 0,05
Лист № 3
Всего листов 4
Постоянный / переменный, одно- или трехфазный
24 ± 2,4
220
+22
-33
; 380
+38
-57
50±1
вода, нефть, нефтепродукты
2,0; 5,0; 10,0; 15,0.
от минус 10 до 90
5000
Параметры элек-
трического пита-
ния*:
– род тока
– напряжение по-
стоянного тока, В
– напряжение пе-
ременного тока, В
– частота, Гц
- потребляемая
мощность, В·А, не
более
Габаритные разме-
ры, мм, не более
– длина2500
– ширина 750
– высота1000
3000 4800 4800 5500 6200 6200 6500 6500
750 850 850 850 1200 1500 1650 1650
1000 1100 1100 1100 1300 1500 1600 1800
9501600200025004600570070008500
(от минус 40 до 50)**
15
Масса, кг, не более
800
Условия эксплуа-
тации:
- рабочая жидкость
- номинальное дав-
ление*, МПа
- диапазон темпе-
ратуры рабочей
жидкости
*
, °С
-диапазон темпера-
туры окружающей
среды, °С
Средний срок
службы, лет
*В
з
ависимости
от за
к
аза **С
т
ермо
и
золя
ц
ией
Знак утверждения типа
наносится на титульные листы эксплуатационной документации методом компьютерной гра-
фики и на корпус установки поверочной FMD в виде наклейки.
Комплектность средства измерений
Установка поверочная FMD1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу МП 2550-0163-2011 «Установки поверочные FMD. Методика по-
верки», утвержденному ФГУП «ВНИИМ им.Д.И.Менделеева» 03 марта 2011 года.
Основное средство поверки: эталонные мерники 1-го разряда с пределом допускаемой
относительной погрешности ± 0,02 % или весы электронные с пределом допускаемой относи-
тельной погрешности ± 0,01 %, гири по ГОСТ 7328.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
Методика измерений приведена в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установкам по-
верочным FMD
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости».
2 Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ и (или) услуг по обеспечению единства измерений (поверка преобра-
зователей расхода, счетчиков жидкости и трубопоршневых поверочных установок 2-го разряда
по ГОСТ 8.510-2002 «ГСИ. ГСИ. Государственная поверочная схема для средств измерений
объёма и массы жидкости»).
Изготовитель
«
Flow Management Devices LLC», США
Адрес: 5225 South 37
th
St.Suite 4, Phoenix, AZ 85040
Tel: (602) 233-9885 Fax: (602) 233-9887
Заявитель
ООО «Торговый Дом «ИМС»
Адрес: 236000, г.Калининград, ул.Ростовская, д.5-7
тел. (495) 775-77-25факс 221-10-51
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский проспект, 19, e-mail:
Тел. (812) 251-76-01, факс (812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по
проведению испытаний средств измерений в целях утверждения типа № 30001-10 от
20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.
«»2014 г.
