Приложение к свидетельству № 43494
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули измерительно – управляющие серии МИ-100
Назначение средства измерений
Модулиизмерительно-управляющиесерииМИ-100(далее–модулиМИ-100)
предназначены для измерения напряженияи силы постоянного тока, формирования
аналоговых сигналов телерегулирования и дискретных сигналов телеуправления, контроля
состояния дискретных датчиков типа «сухой контакт»,а также для обмена данными с
внешними устройствами, поддерживающими интерфейсы RS232 или RS485.
Описание средства измерений
Принцип действия модулей МИ-100 заключается в аналого-цифровом преобразовании
входных аналоговых сигналов напряжения и силы постоянного тока с последующей
передачей кодов через выходной интерфейс RS-232 внешним устройствам; полученные от
внешних устройств коды за счет цифро-аналогового преобразования обеспечивают
формирование выходных аналоговых сигналов телерегулирования.
Модули МИ-100выпускаются в 7 модификациях, отличающихся количеством и
параметрамиканалов ввода/вывода,атакжемассо-габаритнымихарактеристиками.
Конструктивно модификациимодулей МИ-100 выполняютсяв металлическихили
пластмассовых корпусах. Конструкция корпусов предусматривает возможность их крепления
на монтажной панели или непосредственно на объекте контроля. Все модификации модуля
МИ-100снабжены каналами телесигнализациирезультатов контролясостояния
«обрыв/замыкание» подсоединенных к ним датчиков типа «сухой контакт». Во всех
модификациях модулей МИ-100 (кроме модификаций МИ-100.006 и 007) предусмотрены
каналы телеуправления с коммутируемым напряжением от 20 до 28 В и силой тока до 100 мА.
Модули модификации МИ-100.002, кроме того, имеют дополнительный дискретный вход с
интерфейсом RS-232/485 для комплексирования модулей и обмена данными с внешними
устройствами, имеющими дискретный выходной сигнал.
Защита модулей МИ-100 от несанкционированного доступа осуществляется наклейкой
специальных разрушаемых шильдов на разнимаемые части корпусов, а также передачей на
внешние устройства сигнала «вскрытие».

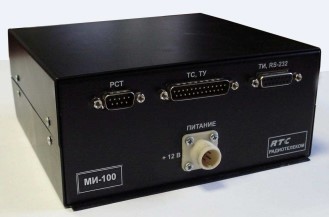

Модуль МИ-100.001(002)
в металлическом корпусе
Модуль МИ-100.003(004)
в металлическом корпусе
Модуль МИ-100.005(006,007)
в пластмассовом корпусе
Лист № 2
Всего листов 6
Программное обеспечение
Алгоритм
вычисления
цифрового
идентификатора
ПО
MD5
Идентификационные данные программного обеспечения (ПО)
Таблица 1
Цифровой
Номер версииидентификатор
Наименование Идентификационное (идентификаци ПО (контрольная
ПО наименование ПО онный номер) сумма
ПОисполняемого
кода)
Технологическая
программа
ввода/вывода
цифровых
данных модулей
tp_input_output.exe
1
8245691B1BB488F14
МИ-100 версии
1.0
(ТЕСТ-МИ-100)
ABF84FB93CEEE9A
ПО «Технологическая программа ввода/вывода цифровых данных модулей МИ-100 версии
1.0», предназначенное для проверки метрологических характеристик модулей МИ-100 при их
испытаниях и поверке, не оказывает влияния на метрологические характеристики модулей
МИ-100(Свидетельство о метрологической аттестации ПО № 2064-06ПО-2011).
Для обеспечения защиты от преднамеренных и непреднамеренных изменений в ПО
применена механическая защита модулей с использованием разрушаемых шильдов,
наклеиваемых на составные части корпуса модулей и программная защита, основанная на
разграничении прав доступа пользователям средствами Windows XP Embedded.
В ПО модулей МИ-100 применен уровень защиты “В”.
Лист № 3
Всего листов 6
МИ-100.001
8
ТИТ1-ТИТ8
±
0,5
МИ-100.002
от 6 до
10
*
ТИТ1-
ТИТ6(10)
±
0,5
±
0,5
МИ-100.003
7
ТИТ4-ТИТ7
ТИТ1
МИ-100.004
3
±
0,5
приведенной погрешности
Метрологические и технические характеристики.
Таблица 2
модуля
чество
ввода
ввода
входных
Модификации
Коли-
Обозначение
Диапазоны
МИ-100
каналов
каналов
сигналов
Пределы
допускаемой
основной
приведённой
погрешности,
γ
пред ,
%
от 0 до 20 мА
ТИТ1
ТИТ2
ТИТ3
±
1,0
±
0,5
от 4 до 20 мА
от 0 до 5 В
от 0 до 20 мА
от 4 до 20мА
от 0 до 5 В
от - 10 до 10 В
от 0 до 100 В
от 0 до 75 мВ
от 0 до 20 мА
от 4 до 20 мА
от - 10 до 10 В
±
0.5
ТИТ2
от 0 до 100 В
±
0.5
ТИТ3от 0 до 75 мВ
±
1,0
от 0 до 20 мА
МИ-100.0054ТИТ1-ТИТ4
от 4 до 20 мА
±
0,5
от 0 до 5 В
±
1,0
±
1,0
ТИТ1от - 10 до 10 В
МИ-100.0063
ТИТ2 от -50 до 50 В
ТИТ3от 0 до 75 мВ
МИ-100.0071ТИТ1 от – 5 до 5 В
Примечания:
*
- количество каналов определяется заказом;
- нормирующим значением при определении
является верхний предел диапазона входного сигнала.
Модификации
модуля
МИ-100
Количество
каналов
вывода
Обозначе-
ние
каналов
вывода
Диапазоны
выходных
сигналов
*
МИ-100.003
1
ТР1
±1,0
МИ-100.004
1
ТР1
±1,0
МИ-100.005
1
ТР1
±1,0
Таблица 3
Пределы
допускаемой
основной
допускаемой
приведённой
погрешности,
γ
пред
, %
от 0 до 20 мА
(от 0 до 10 В)
от 0 до 20 мА
(от 0 до 10 В)
от 0 до 20 мА
(от 0 до 10 В)
Лист № 4
Всего листов 6
Примечания:
*
- вид выходного сигнала (напряжение или сила постоянного тока)
определяется заказом;
- нормирующим значением при определении приведенной погрешности
является верхний предел диапазона выходного сигнала.
Рабочие условия эксплуатации:
-диапазон температуры окружающего воздуха,
о
С …от минус 35 до 55
-относительная влажность воздуха при 30
о
С, % ………………до 95
-диапазон атмосферного давления, кПа……………………от 84 до 107
Пределы допускаемых дополнительных приведенных погрешностей:
- при отклонении температуры от нормальной на каждые 10
°
С ……………± 0,5
γ
пред
- при отклонении относительной влажности от нормальной
до максимального значения ……………………………………………………±
γ
пред
Примечание:
∗
только для поддержания работы модуля при пропадании питания от сети
переменного тока.
Модификация
высота,
мм
ширина,
мм
78
178
98
150
металл
90
120
пластмасса
Габаритные размеры и масса
Таблица 5
длина,масса,
мм кг, не более
материал
корпуса
1783,5
2003,0
МИ-100.001
МИ-100.002
МИ-100.003
МИ-100.004
МИ-100.005
МИ-100.006
МИ-100.007
2001,0
Средний срок службы, лет …………………………………………………………….10
Маркировка защиты, не ниже ………………………………………………………..IP-45
пия
50 Гц
Электропитание и потребляемая мощность
Таблица 4
Номинальные напряжения
Модификация
переменного тока,
итан
постоянного тока
Потребляемая
мощность, не более
В
×
А
Вт
МИ-100.001
МИ-100.002
230В12,6В
153
12,6В *103
МИ-100.003
МИ-100.004230 В
МИ-100.005
МИ-100.006 -
МИ-100.007 -
12,6В - 0,5
3,6 В - 0.5
Лист № 5
Всего листов 6
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на
модуль - методом плоской печати.
Комплектность средства измерений
- модуль измерительный МИ-100.ххх1шт.
(модификация определяется заказом)
- руководство по эксплуатации и паспорт1 экз.
СТИУ.426460.001.РЭ и ПС
- CD-диск с ПО “Технологическая программа1 экз
ввода/вывода цифровых данных модулей
МИ-100 версии 1.0”(ТЕСТ-МИ-100)
- методика поверки МП2064-0053-20111 экз
Поверка
осуществляется по документу « Модули измерительно-управляющие серии
МИ-100. Методика поверки» МП2064-0053-2011, утвержденному ГЦИ СИ ФГУП
«ВНИИМ им. Д.И. Менделеева» в мае 2011 г.
Основные средства поверки:
- калибратор универсальный Н4-7
предел U
п
=0,2 В ±(0,002 % U + 0,0005 % U
п
),
предел U
п
=20 В±(0,002 % U + 0,00015 % U
п
),
предел U
п
= 200В ±(0,0025 % U + 0,00025 % U
п
),
предел I
п
= 20 мА ±(0,004 % I + 0,0004 % I
п
),
- мультиметр В7-64/1
предел 12,5 В, ± (40s10
-6
U
х
± 2 ед.м.р.).
- магазин сопротивления Р4831
диапазон от 1s10
-2
до 1s10
6
, кл.0,02
Сведения о методах измерений
методы измерений приведены в документе “Модули измерительно-управляющие серии
МИ-100 . Руководство по эксплуатации. Паспорт ”.
Нормативные и технические документы, устанавливающие требования
к модулям измерительно-управляющим серии МИ-100
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
от 1s10
-16
до 30 А.
2. ГОСТ 8.027. ГСИ. Государственная поверочная схема для средств измерения
постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
4.Технические условия ТУ4221.003.11115752-2011.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
вне сферы государственного регулирования обеспечения единства измерений
Лист № 6
Всего листов 6
Изготовитель
ЗАО «НПП РАДИОТЕЛЕКОМ»
Юридический и почтовый адрес: 191186, С.-Петербург, наб.реки Мойки д.61
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева»,регистрационный номер 30001-10.
Адрес:190005, С.-Петербург, Московский пр. 19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru,
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
В.Н. Крутиков
" ___ " ______________ 2011 г.
