Счетчики газа мембранные G 1,6; G 2,5; G 4, ГРСИ 47406-11
Номер госреестра:
47406-11
Наименование СИ:
Счетчики газа мембранные
Обозначение типа:
G 1,6; G 2,5; G 4
Производитель:
Фирма "DAESUNG MEASURING Co. Ltd.", Корея
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.08.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43432
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

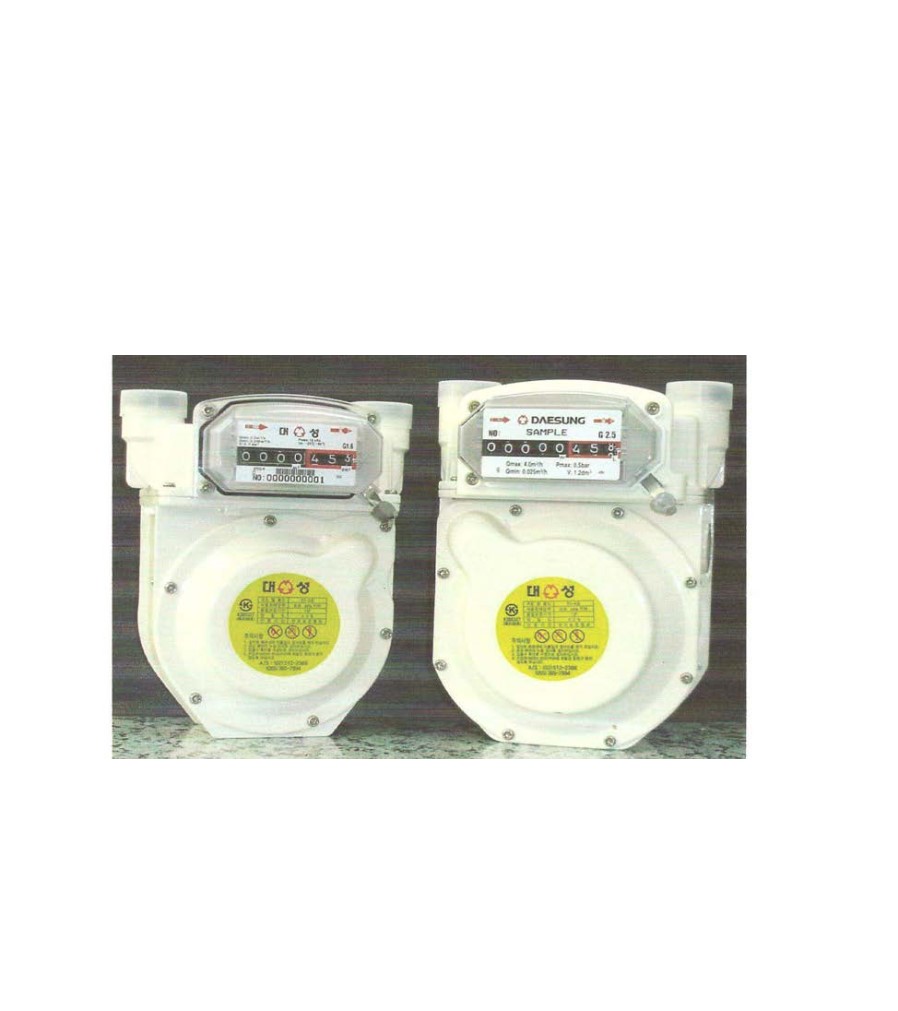

Счетчики газа мембранные G 1,6; G 2,5; G 4
Назначение средства измерений
Счетчики газа мембранные G 1,6, G 2,5, G 4 предназначены для измерения и учёта
объёма прошедшего через счётчик природного или сжиженного газов.
Описание средства измерений
Принцип действия работы счетчиков основан на заполнении с последующим
вытеснением измеряемой среды герметичных камер счетчика. Поступательное движение
подвижной мембраны, разделяющей камеры, через передаточный механизм передается на
счетное устройство, которое фиксирует объём газа, прошедший через счетчик
Счетчики состоят из двух камерных блоков с четырьмя измерительными камерами в
каы
си
,
ко.
Д е
ра и
дв о
м
,
за
Лист № 2
Всего листов 3
Метрологические и технические характеристики
G 1,6G2,5G 4
Ед-ца измере-
ния
м
3
/ч
м
3
/ч
м
3
/ч
%
1,6 2,5 4
2,5 4 6
0,016 0,025 0,04
± 3
%
м
3
кПа
± 1,5
999999999
0,05
Метрологические и технические
характеристики
Номинальный расход, Q
n
Максимальный расход, Q
max
Минимальный расход, Q
min
Предел допускаемой относитель-
ной погрешности от Q
min
до 0,1 Q
n
от 0,1 Q
n
до Q
max
Ёмкость отсчетного устройства
Максимальное рабочее избыточное
давление
Температура рабочей среды
Дискретность
ºС
дм
3
-20 … + 60
0,2
кг 1,5 1,8 з,з
мм 164 164 218
127 134 212
211 225 250
Масса, не более
Габаритные размеры, не более:
ширина
глубина
высота
Срок службы, не менее
лет10
Знак утверждения типа
наносят на табличку флексографским способом, которую размещают на передней панели
счётного устройства счётчика и титульный лист руководства по эксплуатации типограф-
ским способом.
Комплектность
В комплект поставки счетчика входят:
● счетчик;
● 2 заглушки на патрубках счетчика;
● паспорт;
● упаковка.
Поверка
осуществляется по документу «Государственная система обеспечения единства измерений.
Счетчики газа. Методика поверки» ГОСТ 8.324-2002.
Перечень средств измерений, применяемых при поверке:
-установка для поверки счётчиков газа, пг ± 0,5 %.
Сведения о методиках (методах) измерений
изложены в р. 2 «Использование по назначению» «Руководство по эксплуатации. Счетчик газа
мембранный G 1,6; G 2,5; G 4».
Нормативные и технические документы, устанавливающие требования к счетчикам
газа мембранных G 1,6; G 2,5; G 4
1. ГОСТ Р 8.618-2006. ГСИ. Государственная поверочная схема для средств измерений
объемногои массовогорасходовгаза.
2. ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки
3. Техническая документация фирмы «DAESUNG MEASURING Co. Ltd.»
Лист № 3
Всего листов 3
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
при осуществлении торговли и товарообменных операций.
Изготовитель
Фирма «DAESUNG MEASURING Co. Ltd.»
адрес: Gyeontan-Ri, Hogye-Myeon, Mungyeong-Si,
Gyeongsangbuk-Do 745-812, Корея
Заявитель
КГХ «Красноярсккрайгаз»
660075, г.Красноярск, ул.Северная, 9а
Тел. (391) 221-76-15, факс (391) 221-26-12
e-mail: office@krasgaz.ru
Испытательный центр
ГЦИ СИ ФГУ «Тест-Татарстан»
Аттестат аккредитации ГЦИ № 30065-09 действителен до 01 декабря 2014 г.
420029, г. Казань, ул. Журналистов, 24
Тел/факс (843) 291-08-33
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
В.Н. Крутиков
МП
«____»____________2011 г.
