Анализаторы молока вискозиметрические Соматос-В, ГРСИ 47396-11
Номер госреестра:
47396-11
Наименование СИ:
Анализаторы молока вискозиметрические
Обозначение типа:
Соматос-В
Производитель:
ЗАО "Фирма экологических исследований "КОСТИП", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.08.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43422
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы молока вискозиметрические «Соматос-В»
Назначение средства измерений
Анализаторы молока вискозиметрические «Соматос-В» предназначены для определения
концентраций соматических клеток в сыром молоке.
Описание средства измерений
Принцип действия анализатора молока вискозиметрического «Соматос-В» определен
ГОСТ23453-90 «Метод определения количеств соматических клеток в молоке с применением
вискозиметра», по которому заданные объемные количества молока и водного раствора
препарата Мастоприм смешиваются и затем определяется условная вязкость смешанных проб,
по временам вытекания их одинаковых частей по объему через капилляр. В анализаторе
измеряются времена вытекания одинаковых по весу (калибровочный вес) частей проб, с
применением тензоэлектрического взвешивающего устройства. Калибровочный вес равен весу
дистиллированной воды, вытекшей через капилляр за 8,3 с из пробы объемом 15 см
3
.
В процессе вытекания проб непрерывная информация с выхода тензоэлектрического
взвешивающего устройства обрабатывается, с целью выявления отклонений от равномерного
ламинарного вытекания жидкости через капилляр. При этом устраняются грубые ошибки, и
уменьшается вклад случайных погрешностей, когда в капиллярный канал попадают инородные
частички, или образования от взаимодействия препарата с биологически активным молоком.

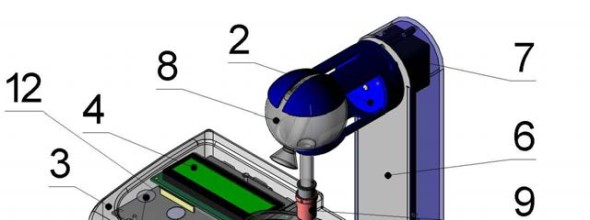

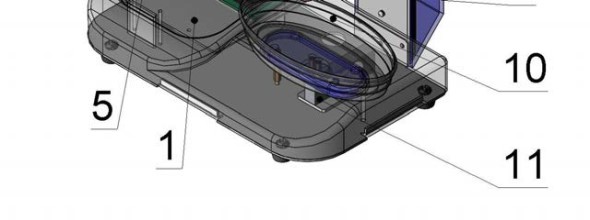

Общий вид анализатора приведен на Рис.1 и состоит он из двух основных частей:
измерительного блока (1) и блока перемешивания (2). Внутри горизонтально расположенного
измерительногоблокаразмещенаэлектроннаячастьприбораитензоэлектрическое
взвешивающее устройство, а на накрывающем их корпусе (3) расположены дисплейный
индикатор (4) и органы управления (5). Блок перемешивания выполнен в виде стойки (6), в
верхней части которой закреплен шаговый двигатель (7) с захватами для колбы измерительного
сосуда (8). В цилиндрическом патрубке колбы установлен капиллярный узел (9) с уплотнением и
возможностью перемещения вдоль оси патрубка. В режиме измерения измерительный сосуд
устанавливается вертикально и жидкость через капилляр сливается в ванночку (10),
установленную на рабочем столике тензоэлектрического взвешивающего устройства (11). В
месте стыка (12) платформы и корпуса прибор пломбируется наклейкой фирмы-изготовителя.
Рис.1
Лист № 2
Всего листов 4
Программное обеспечение
Управлениепроцессомизмеренияосуществляетсяотвнутреннегокотроллера.
Внутренний контроллер совместим с компьютером с помощью специального программного
комплекса, в состав которого входят:
1. Программное обеспечение для перепрограммирования микроконтроллера
2. Программное обеспечение, для ведения долгосрочного архива, визуализации данных с
тензоэлектрического взвешивающего устройства и удаленного управления функциями
анализатора молока вискозиметрического «Соматос-В».
Для подключения компьютера применяется последовательный порт интерфейса RS-232.
Контроль за целостностью внутреннего программного обеспечения микроконтроллера
происходит на этапе программирования путем вычисления контрольной суммы по алгоритму
CRC32.
Программное обеспечение разделяется на две части:
1. Метрологически значимая часть, состоящая из внутреннего программного обеспечения и
программногообеспечениядляперепрограммированияанализаторамолока
вискозиметрического «Соматос-В».
2. Метрологически незначимая часть, состоящая из программного обеспечения для ведения
долгосрочного архива, визуализации данных с тензоэлектрическим взвешивающим
устройствомиудаленногоуправленияфункциямианализаторамолока
вискозиметрического «Соматос-В».
Идентификационные данные метрологически значимого программного обеспечения.
Метрологические и технические характеристики
90…1500
Диапазон измерений условной вязкости (время вытекания), с
Пределы допускаемой абсолютной погрешности калибровочного веса, г
Предел допускаемой относительной погрешности определения условной
вязкости, %
Диапазон измерения
тензоэлектрического взвешивающего устройства
, г
0…50
Предел допускаемой приведенной погрешности результатов измерений
тензоэлектрического взвешивающего устройства
, %
± 0.1
Время перемешивания пробы, с
30±5
Диапазон показаний количество соматических клеток, тысяч в 1 см
3
12…58
(13,3 ± 0,3)
± 7,5
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма)
Алгоритм
вычисления
цифрового
идентификатор
а
программного
обеспечения
Внутреннее ПО
Соматос В+
127894z
CD4B03D9
CRC32
ПО для
перепрограммиро
вания Прибора
Перепрограмми-
рование прибора
Соматос В
3.001
CC324734
CRC32
Лист № 3
Всего листов 4
Масса, кг, не более
3
Условия эксплуатации:
-температура , ºС
-относительная влажность, не более при 25ºС, %
от +10 до +35
80
Габаритные размеры, мм
Напряжение питания, В
Частота питания, Гц
Потребляемая мощность, ВTА, не более
282х166х240
220 ± 10%
50 ± 1
20
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на
корпус приборов в виде голографической наклейки.
Комплектность средства измерений
Основной комплект поставки включает:
1. Анализатор
2. Пипетки для отбора проб молока и препарата
3. Калибровочная гиря
4. Руководство по эксплуатации с разделом по методике поверки
5. Паспорт
Комплектация осуществляется по требованию Заказчика, в соответствии со спецификацией
фирмы.
Поверка
осуществляется по методике поверки, являющейся разделом Руководства по эксплуатации
п.3.4, утверждённой
Основные средства поверки:
Государственный стандартный образец (ГСО 8589-2004) вязкости жидкости типа РЭВ-20.
Сведения о методиках (методах) измерений:
ГОСТ 23453-90. «Молоко. Метод определения количества соматических клеток с применением
вискозиметра»
Нормативные документы, устанавливающие требования к анализаторам молока
вискозиметрическим «Соматос-В»
ГОСТ 8.025-1996. «ГСИ. Государственная поверочная схема для средств измерения вязкости
жидкости»
ГОСТ 23453-90. «Молоко. Метод определения количества соматических клеток с применением
вискозиметра»
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям
Лист № 4
Всего листов 4
Изготовитель
ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«ФИРМА ЭКОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ «КОСТИП»
(ЗАО «КОСТИП»)
123060, г. Москва, ул. Расплетина, д. 5, корп. 10
Тел./Факс (многоканальный): (495) 661-70-47
Испытательный центр
ГЦИ СИ ФГУ «Ростест-Москва»
Регистрационный номер 30010-10
117418, г.Москва, Нахимовский пр., д.31
www.rostrst.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н. Крутиков
«______» ___________ 2011 г.
