Номер госреестра:
47370-11
Наименование СИ:
Установки поверочные
Обозначение типа:
СПУ-3
Производитель:
ООО НПО "Турбулентность-Дон", с.Чалтырь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43333
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные СПУ-3
Назначение средства измерений
Установки поверочные СПУ-3 предназначены для поверки счетчиков газа типа G1,6;
G2,5; G4; G6 и G10, G16, G25, соответствующих ГОСТ Р 50818, а также счетчиков газа других
типов в диапазоне воспроизводимых расходов установки.
Наличие принтера
СПУ-3-1
В составе установки
Алюминиевый
Пластиковый
Описание средства измерений
Принцип действия установок основан на линейной зависимости частоты колебаний
струи в струйном генераторе преобразователя расхода от расхода газа.
Колебания струи преобразуются пьезоэлементом в электрический импульсный сигнал,
пропорциональный объему газа, прошедшему через установки. Импульсный сигнал преобразу-
ется в аналого-цифровом преобразователе (АЦП) в величину объема газа и регистрируется с
нарастающим итогом.
Поверка счетчиков (расходомеров) газа основана на сопоставлении результатов одно-
временных измерений объема (расхода) потока рабочей среды поверяемым счетчиком (расхо-
домером) и установкой, включенной последовательно в измерительную магистраль.
Установки имеют в своем составе:
- преобразователь расхода;
- датчик избыточного (абсолютного) давления ДИ-415 (ДА-415) (Госреестр СИ
№ 36555-07);
- термометр сопротивления ДТС (Госреестр СИ № trial-10); а
также:
- вычислитель расхода (далее ВР) с кнопочным полем и жидкокристаллическим инди-
катором, осуществляющий архивирование в энергонезависимой памяти, отображающий ин-
формацию о результатах измерений объема (расхода), температуры и давления газа, а также пе-
редачу архивной информации и параметров настройки на принтер (при его наличии);
- аккумуляторную батарею;
- зарядное устройство.
В архив записываются и могут быть распечатаны:
- тип, заводской номер установки;
- номер протокола (индивидуальный для каждого поверяемого счетчика газа);
- время и дата проведения поверки;
- объемы, температуры, давления, на которых проводились измерения;
- погрешность поверяемого счетчика газа.
Установки выпускаются в трех модификациях, указанных в таблице 1.
Таблица 1
Исполнение
корпуса
Модификация
установок
СПУ-3-0
-
СПУ-3-2
Внешний
Установки выпускаются в двух исполнениях в зависимости от диапазона избыточного
давления газа до 50 (300) кПа.
На рисунке 1 приведен общий вид установки поверочной СПУ-3.
.
Лист № 2
Всего листов 6
Рисунок 1- Общий вид установки поверочной СПУ-3
На рисунках 2 и 3 приведены схемы пломбировки и обозначение мест для нанесения
пломб и наклеек в целях предотвращения несанкционированной настройки и вмешательства.
Пломбы предприятия – изготовителя способом давления на специальную мастику на-
носятся:
- в любое из установленных мест на вычислителе расхода установок - рис. 2 (п1);
- в места, указанные на рис.3 (п1) - для предотвращения доступа к электронным частям
установок.
Лист № 3
Всего листов 6
Наклейки из легко разрушаемого материала наносятся в местах, препятствующих сня-
тию и замене датчиков температуры и давления и доступу к механическим частям установок
(рис.3, п2).
Поверительное клеймо способом давления на специальную мастику наносится по диа-
гонали от пломбы предприятия – изготовителя на вычислителе расходов установки (п1 рис.1)

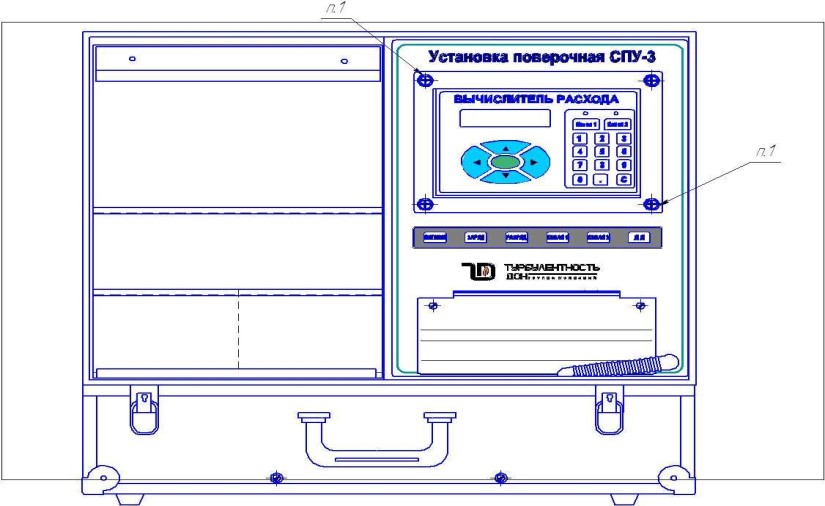

Рисунок 2 - Схема пломбирования вычислителя расхода установок

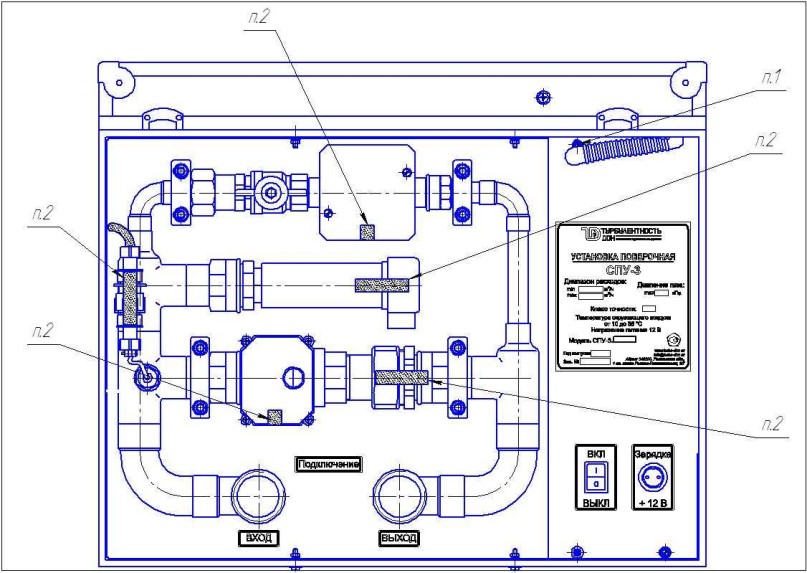

Рисунок 3 - Схема пломбирования установок
Лист № 4
Всего листов 6
Программное обеспечение (ПО) установки по аппаратному обеспечению является встроен-
ным. Преобразование измеряемых величин и обработка измерительных данных выполняется с
использованием внутренних аппаратных и программных средств. ПО хранится в энергонезави-
симой памяти. Программная среда постоянна, отсутствуют средства и пользовательская обо-
лочка для программирования или изменения ПО.
Программное обеспечение установки разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка
программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов из-
мерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, её
хранение, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными между установкой и
внешними устройствами.
Идентификационные данные ПО приведены в таблице 1:
Таблица 1
Идентифика-Номер версииЦифровой иден-Алгоритм вычисления
Наименованиеционное (идентифика- тификатор ПО цифрового идентифика-
ПОнаименованиеционный но-(контрольнаятора ПО
ПО мер) ПО сумма исполняе-
мого кода)
CRC32
СПУ-3.25.01.2011.01.0408b148b1(полином 04С11DB7,
начальное значение
FFFFFFFF)
Недопустимое влияние на метрологически значимое ПО установки через интерфейс
связи (импульсный выход) отсутствует. Программное обеспечение установки не оказывает
влияния на метрологические характеристики.
Защита программного обеспечения установки от преднамеренных и непреднамеренных
изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства
защиты в достаточной мере исключают возможность несанкционированной модификации, об-
новления (загрузки), удаления и иных преднамеренных изменений метрологически значимой
части ПО и измеренных (вычисленных) данных.
± 0,4
± 0,5
Метрологические и технические характеристики
Таблица 3
Характеристики
Диапазон воспроизводимых поверочных расходов,
м
3
/ч
Измеряемая среда
Значения
от 0,016 до от 0,02 до от 0,04 до
16 25 40
природный газ, воздух, азот, инертные
и другие неагрессивные газы извест-
ного состава
Пределы допускаемой относительной погрешности
установки при измерении объема газа в рабочих ус-
ловиях, %
Пределы допускаемой относительной погрешности
установки при измерении объема газа, приведенного
к стандартным условиям, %
± 0,15
± 0,15
50 (300)
10
1
Лист № 5
Всего листов 6
12
15
Пределы допускаемой абсолютной погрешности
термометра сопротивления ДТС, ºС
Пределы допускаемой приведенной погрешности
датчика избыточного (абсолютного) давления ДИ-
415 (ДА-415), %
Избыточное давление измеряемой среды в трубо-
проводе, кПа, не более
Напряжение питания установки, В
Мощность, потребляемая установками, Вт, не более
Работа установок от автономного источника пита-
ния, ч, не менее
Количество одновременно поверяемых средств из-
мерений, шт.
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
Масса установок, кг, не более
Габаритные размеры, мм, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от плюс 10 до плюс 35
от 30 до 80
от 84,0 до 106,7
15
460х340х150
12 000
12
Знак утверждения типа
наносится на лицевую панель ВР методом анодирования и на титульный лист руководства по
эксплуатации и паспорта типографским способом.
Примечание
Установка поверочная СПУ-3
1 экз.
1 ком-
плект.
Комплектность средства измерений
Комплект поставки установки приведен в таблице 4.
Таблица 4
Наименование
1
ОбозначениеКол-во
2 3
СПУ-3-0
СПУ-3-1
1 шт.
СПУ-3-2
4
Модифика-
ции по тре-
бованию по-
требителя
Термометрцифровоймалогаба-
ритный
ТЦМ 9410/М2
1 шт.
Госреестр
№32156-06
ТУАС.407369.001 РЭ
1
экз.
ТУАС.407369.001 ПС
1
экз.
Установка поверочная СПУ-3. Ру-
ководство по эксплуатации
Установка поверочная СПУ-3. Пас-
порт.
Инструкция. ГСИ. Установки пове-
рочные СПУ-3. Методика поверки.
Эксплуатационная документация на
составные части, входящие в ком-
плект установки
Поверка
осуществляется по документу «Инструкция. ГСИ Установки поверочные СПУ-3. Методика по-
верки», утвержденному ГЦИ СИ ФГУП ВНИИР 21 июня 2011 г.
Лист № 6
Всего листов 6
Основные средства поверки:
- государственный первичный эталон единиц объемного и массового расходов газа
ГЭТ 118-06, диапазон измерений от 3х10
-3
до 1х10
4
, СКО не превышает 3,5х10
-4
, НСП не пре-
вышает 4х10
-4
;
- эталонная установка ЭУ-2 из состава государственного первичного эталона единицы
объемного и массового расходов газа ГЭТ 118-06, диапазон расходов от 2 до 1000 м
3
/ч, пределы
относительной погрешности ± 0,1 %;
- эталонная установка ЭУ-3 из состава государственного первичного эталона единицы
объемного и массового расходов газа ГЭТ 118-2006, диапазон расходов от 0,003 до 1,2 м
3
/ч,
пределы относительной погрешности ± 0,1 %;
- цифровой прецизионный барометр DPJ 740 «Druck», диапазон измерений от 0,5 до
110 кПа, пределы абсолютной погрешности ± 15 Па;
- термометр СП - 95, диапазон измерений от плюс 10 до плюс 35 ºС, пределы абсолют-
ной погрешности ± 0,2 ºС;
- датчик разности давлений «Метран-100-ДД», диапазон измерений от 0 до 1,6 кПа,
пределы приведенной к ВПИ погрешности ± 0,2 %;
- частотомер электронный Ф 5041, диапазон 0,1 Гц - 200 МГц, пределы относительной
погрешности ± 3_10
-7
.
Допускается использование других средств измерений с техническими характеристи-
ками не хуже указанных.
Сведения о методиках (методах) измерений
Содержатся в документе «Рекомендация. ГСИ. Объем газа. Методика измерений при
помощи установки поверочной СПУ-3.
Нормативные и технические документы, устанавливающие требования к уста-
новкам поверочным СПУ-3
1 ГОСТ Р 8.618-2006 Государственная поверочная схема для средств измерений объем-
ного и массового расхода газа.
2 ТУ 4381-006-70670506-2011 Установка поверочная СПУ-3. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Поверка счетчиков газа типа G1,6; G2,5; G4; G6 и G10, G16, G25
Изготовитель
ООО НПО «Турбулентность-ДОН». Адрес: 346800, Ростовская область, Мясниковский
район, с. Чалтырь, 1 км шоссе Ростов-Новошахтинск, стр. № 6/8. Тел./факс: (863) 203-77-80,
203-77-81, e-mail: info@turbo-don.ru.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийначно-
исследовательский институт расходометрии». Регистрационный номер 30006-09. Юридиче-
ский адрес: 420088 г. Казань, ул.2-я Азинская, 7А. Тел. (843)272-70-62 Факс 272-00-32 e-mail:
vniirpr@bk.ru
Заместитель руководителя Федерального
агентства по техническому регулированию и
метрологии
М.п
В.Н. Крутиков
«___» __________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 5945-77 | Установки кулонометрические полуавтоматические лабораторные | ЛПКУ | Нет данных | Нет данных | Перейти |
| 76316-19 | Наборы поверочные стационарные для средств измерений относительной влажности воздуха | СПН 3.1 | АО "ТЕСТРОН", г.С.-Петербург | 1 год | Перейти |
| 4102-74 | Эквиваленты поверочные электрохимических ячеек | ПЭЯ-1 | Опытный завод "Эталон", Азербайджан, г.Баку | Нет данных | Перейти |
| 14123-94 | Установки | Поток-12 | АО "Диск-Теплоприбор", г.Москва | 2 года | Перейти |
| 74630-19 | Установки поверочные | УПСЖ-ПРО | ООО "ПФ "Гидродинамика", г.Киров | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
