Системы капиллярного электрофореза Agilent 7100, ГРСИ 47366-11
Номер госреестра:
47366-11
Наименование СИ:
Системы капиллярного электрофореза
Обозначение типа:
Agilent 7100
Производитель:
Фирма "Agilent Technologies", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43329
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы капиллярного электрофореза Agilent 7100
Назначение средства измерений
Системы капиллярного электрофореза Agilent 7100 предназначены для анализа органи-
ческих и неорганических веществ как имеющих заряд (анионов и катионов), так и нейтральных
в питьевых и сточных водах, продуктах питания, продуктах производственных предприятий, в
образцах загрязнителей окружающей среды.
Описание средства измерений
Принцип действия системы капиллярного электрофореза Agilent 7100 основан на разде-
лении анализируемой пробы в кварцевом капилляре с внутренним диаметром 5-300 мкм, запол-
ненным электролитом, под действием электрического поля. Компоненты анализируемого рас-
твора проходят вдоль капилляра с разной скоростью, в зависимости от электрофоретической
подвижности и поочередно детектируются.
Система капиллярного электрофореза Agilent 7100 является полностью автоматизиро-
ванным средством измерений, управление которым обеспечивается системой обработки данных
(Agilent ChemStation).
Система капиллярного электрофореза Agilent 7100 поставляется с двумя детекторами –
встроенным детектором на диодной матрице и бесконтактным кондуктометрическим детекто-
ром TraceDec в отдельном корпусе. Детектирование проводится каждым детектором отдельно
или одновременно обоими детекторами. Детекторы могут работать в режимах прямого и кос-
венного обнаружения. Автоматический пробоотборник, встроенный в систему капиллярного
электрофореза Agilent 7100, дает возможность программируемого сбора фракций.
В блоке системы капиллярного электрофореза расположены: кассета с кварцевым капил-
ляром, вращающаяся карусель с 48 гнездами (под пробы, флаконы с электролитом, промывоч-
ные растворы, собираемые фракции), мощный источник программируемых постоянного на-
пряжения или тока (могут быт заданы величины напряжения, тока или мощности), детектор на
диодной матрице (обеспечивающий измерения в ультрафиолетовой и видимой областях спек-
тра), система автоматической замены буферных растворов во флаконах; две бутыли (заполняе-
мые резервным количеством буферного раствора и используемые для сбора отходов, или ис-
пользуемые в качестве буферных сосудов для стабилизации создаваемого в системе давления
воздуха (до 0,1 МПа) и создаваемой степени разрежения (до 0,044 МПа)).
Бесконтактный кондуктометрический детектор TraceDec находится в отдельном блоке.
В анализаторе предусмотрены два способа дозирования пробы: гидродинамический и
электрокинетический.
При гидродинамическом введении капилляр заполняется образцом под давлением или
под влиянием заданной степени разрежения.
При электрокинетическом способе во флаконе с анализируемой пробой в течение опре-
деленного времени создается электрическое поле, интенсивность которого обусловливается за-
данными значениями напряжения, тока или мощности. Под действием этого поля компоненты
образца мигрируют в капилляр.
Детектор на диодной матрице, сконструированный для работы с капилляром, обладает
высокой чувствительностью и широким линейным диапазоном.
Лист № 2
Всего листов 7

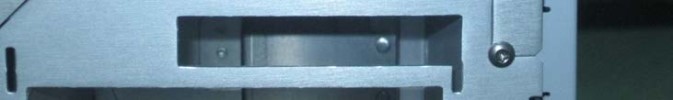

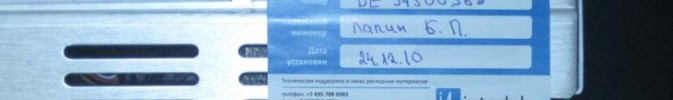

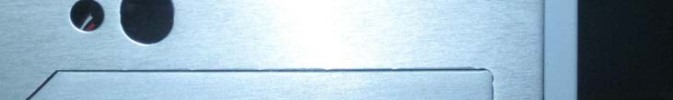

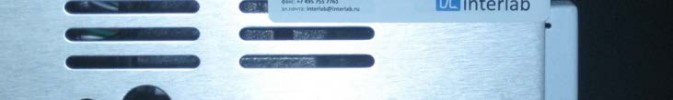

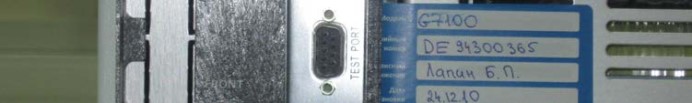

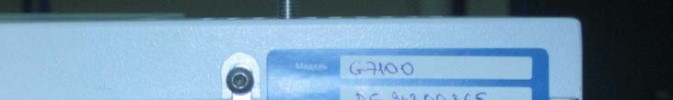

Рисунок 1. Место пломбирования для защиты от несанкционированного доступа

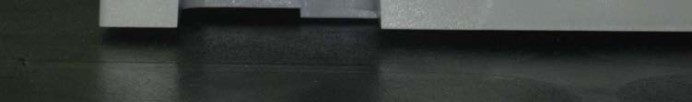

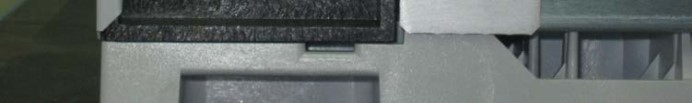

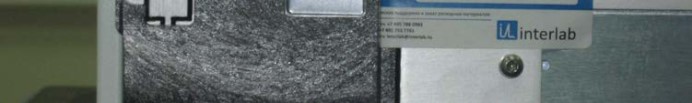

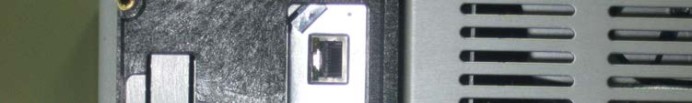

Рисунок 2. Место пломбирования для защиты от несанкционированного доступа
Лист № 3
Всего листов 7

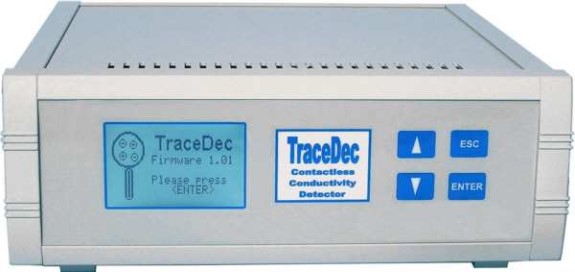

Рисунок 4. Бесконтактный кондуктометрический детектор TraceDec
Программное обеспечение
Программное обеспечение Agilent ChemStation дает возможность задавать и контролиро-
вать режимные параметры: температуру капилляра, длины волн, на которых происходит детек-
тирование, напряженность электрического поля, полярность, последовательность подачи проб
на анализ, режим кондиционирования капилляра, режим своевременной автоматической заме-
ны буферного раствора во флаконах новым; программировать изменение длины капилляра (пе-
реход к разделению на коротком капилляре). Градиентные разделения осуществляются при
градиентном изменении напряжения или тока, градиентном изменении состава используемого
буферного раствора, специальных видов промывок. С помощью программного обеспечения за-
дают программу получения химических производных в капилляре для повышения чувствитель-

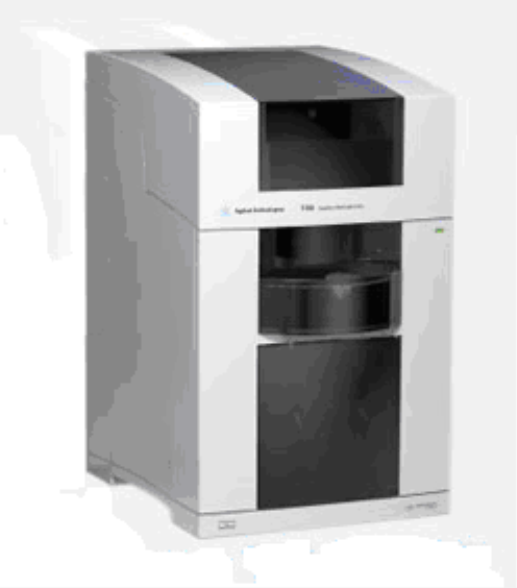

Рисунок 3. Общий вид системы капиллярного электрофореза Agilent 7100
Лист № 4
Всего листов 7
ности разделения; автоматически меняют полярность высоковольтного источника непосредст-
венно в ходе разделения образца. Все выполняемые системой капиллярного электрофореза
Agilent 7100 операции, в том числе и ошибки, постоянно записываются в протокольный жур-
нал.
Программное обеспечение Agilent Lab Advisor позволяет выполнять автоматические
проверки всех встроенных систем и механизмов; определять эксплуатационные параметры;
проводить своевременные регламентные профилактические работы по техническому обслужи-
ванию и ремонту системы капиллярного электрофореза Agilent 7100. Полученные результаты
записываются в память в виде таблиц и графиков, облегчающих проверку работоспособности и
поиск причин несоответствий.
Вариант программно-аппаратного обеспечения указывается в специальном изображении,
выводимом на экран. Для проверки правильности работы прибора (вместо проверки контроль-
ной суммы), действует встроенная программа самоконтроля, запускаемая при включении сис-
темы капиллярного электрофореза Agilent 7100. При удовлетворительных результатах на экран
выводится сообщение о готовности. Обнаружение возможных ошибок сопровождается подска-
зывающей информацией о причинах и мерах по устранению. Все выполняемые действия
(включая все дополнительные сообщения) записываются в электронный протокольный журнал с
указанием даты и времени.
Идентификационные данные программного обеспечения системы капиллярного электрофореза
Agilent 7100
НаименованиеИдентификаци-Номер версииВариант про-Алгоритм вычисле-
программногоонное наимено-(идентификаци-граммно-ния цифрового
обеспечениявание про-онный номер)аппаратногоидентификатора
граммногопрограммногообеспеченияпрограммного обес-
обеспеченияобеспечениясистемы Agilentпечения
7100 для капил-
лярного элек-
трофореза
Agilent Chem-Agilent Chem-B.04.02, В.04.03B.25, B.26 илиMD5
Station и Agilent Station B.04.04 (или более новый
CE LC Lab Ad-Agilent CE LCболее новые)
visor Lab Advisor
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 – С – метрологически значимая часть ПО СИ и измеренные дан-
ные достаточно защищены с помощью специальных средств защиты от преднамеренных изме-
нений.
Непреднамеренные и преднамеренные изменения системой не принимаются.
Доступ ограничен паролем. Используют защищенный файл, в него не могут быть внесе-
ны изменения.
Метрологические и технические характеристики
Детектор на диодной матрице
Диапазон длин волн, нм190-600
Уровень флуктуационных шумов нулевого сигнала
(капилляр заполнен буферным раствором Na
3
PO
4
в
деионизированной воде, концентрация 20 мг/л, рН=7,0,
напряжение – 25 кВ), е.о.п.2e10
-6
Лист № 5
Всего листов 7
Дрейф нулевого сигнала, е.о.п. в час1e10
-3
Относительное квадратическое отклонение
выходного сигнала, %, не более:
- по времени миграции 1
- по площади пика 4
Относительное изменение выходного сигнала за 8
часов непрерывной работы, %, не более
- по времени миграции ± 2
- по площади пика ± 5
Кондуктометрический детектор TraceDec
Уровень флуктуационных шумов нулевого сигнала, В, не более1e10
-4
Дрейф нулевого сигнала, В/ч1e10
-2
Относительное квадратическое отклонение
выходного сигнала, % не более:
- по времени миграции 3
- по площади пика 3
Относительное изменение выходного сигнала за 8
часов непрерывной работы, %, не более
- по времени миграции± 3
- по площади пика ± 5
Габаритные размеры (ширина, глубина, высота), мм, не более:
- система капиллярного электрофореза Agilent 7100
- кондуктометрический детектор TraceDec
350х510х590
105х250х250
Масса, кг, не более:
- система капиллярного электрофореза Agilent 7100
- кондуктометрический детектор TraceDec
35
4
10
10000
Средний срок службы, лет
Наработка на отказ, ч
Электрическое питание:
- система капиллярного электрофореза
- напряжение, В
+
22
220
−
33
- частота, Гц50 ± 1
- кондуктометрический детектор TraceDec
+
22
- напряжение, В220
−
33
- частота, Гц 50 ± 1
- потребляемая мощность, Вт 30
Потребляемая мощность системы капиллярного электрофореза, ВА350
Температура термостата капилляра,
о
С10-60
Лист № 6
Всего листов 7
Условия эксплуатации:
Температура окружающей среды,
о
С
Относительная влажность, %
Атмосферное давление, кПа
от 0 до 40
до 80 (при 31
о
С)
без конденсации
влаги
от 84 до 106,7
Знак утверждения типа
наносится на переднюю панель системы капиллярного электрофореза Agilent 7100 методом
штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной гра-
фики.
Комплектность средства измерений
№
1система капиллярного электрофореза Agilent 7100 с встроенным детектором на
диодной матрице;
2специальная проточная кювета*;
3 кондуктометрическийдетекторTraceDec,фирмы«InnovativeSensor
Technologies GmbH», Австрия;
4набор капилляров;
5капилляры с внутренним оптическим пузырьком*;
6устройства сопряжения с детектором;
7набор вспомогательных принадлежностей;
8инструкция по эксплуатации;
9методика поверки
* - по запросу Заказчика
Поверка
осуществляется по документу «Инструкция. Системы капиллярного электрофореза Agilent
7100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.
Основные средства поверки:
ГСО 7815-2000 состава ацетона;
ГСО 7786-2000 состава аммония, массовая концентрация аммония 1 мг/дм
3
;
Боратный буфер, молярная концентрация 20 ммоль/дм
3
, рН=9,3 (готовится из тетрабора-
та натрия, ГОСТ 8429-77, и деионизированной воды);
Вода деионизированная.
Нормативные и технические документы, устанавливающие требования к системам ка-
пиллярного электрофореза Agilent 7100
Техническая документация фирмы «Agilent Technologies», США.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений:
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении измерений, проводимых по поручению органов суда, прокуратуры,
арбитражного суда, государственных органов управления РФ.
Лист № 7
Всего листов 7
Изготовитель
Фирма «Agilent Technologies», США
Hewlett-Packard – street 8
W-76337 Waldbronn 2
Заявитель
ООО «Интерлаб»,
Россия, 127055, Москва,
Тихвинский переулок, д. 11, стр. 2
Тел: (495) 788 09 82
Факс: (495) 755 77 61
Испытательный центр
Государственный центр испытаний средств измерений
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы»
ГЦИ СИ ФГУП «ВНИИМС»
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
119361, г. Москва, ул. Озерная, 46
Тел.: (495) 437-5577 факс: (495) 437-5666
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии__________________ Крутиков В.Н.
М.П.«___»_________________2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34799-07 | Системы автоматизированные для контроля и учета электроэнергии | Континиум | ЗАО "Информационно-аналитический центр научно-технических исследований "Континиум", г.Москва | 4 года | Перейти |
| 62349-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Трубеж" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 59583-14 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ "Савино" | Нет данных | ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 66159-16 | Сигнализаторы загазованности | АСК-М, АСК-У | ООО ПКП "Автоматические Системы Контроля-Газ", г.Саратов | 1 год | Перейти |
| 78120-20 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО "КЭС" (ОАО Молочный завод "Гиагинский", ООО "КФ "Комус-Упаковка", ООО "КСМК", ООО "Лидер", ООО "Юниверсити Плаза", ООО "ОтельСтрой") | ООО "Автоматизированные системы в энергетике", г.Владимир | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
