Машины координатно-измерительные Axiom Too, ГРСИ 47347-11
Номер госреестра:
47347-11
Наименование СИ:
Машины координатно-измерительные
Обозначение типа:
Axiom Too
Производитель:
Компания "Aberlink Innovative Metrology LLP", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.08.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43385
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕТИПАСРЕДСТВАИЗМЕРЕНИЙ
Машины координатно-измерительные модели Axiom Too
Назначение средства измерений
Машины координатно-измерительные модели Axiom Too (далее машины)
предназначены для измерений геометрических параметров сложных деталей различной
геометрической формы в режимах ручного и автоматического управления.
Описание средства измерений
Принцип действия машин основан на считывании с магнитных линейных
энкодеров данных, соответствующих интервалам перемещения датчиков по осям X, Y и Z.
Машины состоят из мостовой конструкции (портала), выполненной из алюминия,
измерительного стола из цельного гранита (для всех исполнений) или из цельного гранита
и пористого алюминия (для исполнений Axiom Too 600 CNC и Axiom Too 900 CNC),
направляющих на воздушных подшипниках, приводных ремней и встроенных на каждой
оси магнитных линейных энкодеров Renishaw, блока подготовки сжатого воздуха.
Машины оснащены персональным компьютером с встроенной PCI-картой, монитором,
принтером, клавиатурой, мышью. Машины могут быть как с ручным управлением, так и с
программным управлением (далее ЧПУ). При ручном управлении перемещение по осям
осуществляется с помощью маховиков управления (в комплект входят устройства
индивидуальной блокировки и настройки ручного управления по каждой оси), при ЧПУ
управление и перемещение по осям осуществляется с помощью джойстика (входит в
комплект машин с ЧПУ) или с помощью клавиатуры персонального компьютера. С
помощью датчиков температуры производится автоматическая коррекция результатов
измерений с учетом температуры
.
Машины могут комплектоваться CCD-камерой для
бесконтактных измерений.
Существуетчетыреисполнениямашины,которыеразличаютсядлиной
измерительного стола и диапазоном измерений по оси Y.
Машина совместима с любыми измерительными головками, датчиками и щупами
фирмы Renishaw. В базовой комплектации машины оснащены ручной измерительной
головкой Renishaw TP8, базовым набором щупов Renishaw: А-5000-3603, А-5000-4161, А-
5003-7808. Внешний вид машин представлен на рисунке 1.

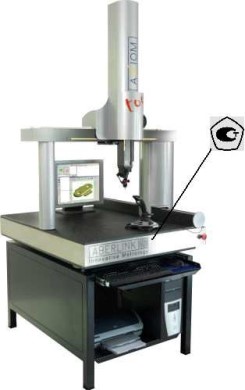

Рисунок 1 - Внешний вид машины
Лист № 2
Всего листов 5
Программное обеспечение
Машины работают с внешним программным обеспечением «Aberlink 3D» (ПО),
доступ к которому осуществляется с помощью программных драйверов из комплекта
поставки. ПО обеспечивает запись и обработку результатов измерений.
Таблица 1
Aberlink 3D
30
15
MD5
Наименование
программного
обеспечения
Идентификационное
наименование
программного
обеспечения
Номер версии
(идентификацион-
ный номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
626877ab96f4e
4fb187aaf8a2d3
34988
ПО не предусматривает возможность доступа в настройки, для этого необходим
уникальный программный код, имеющийся только у предприятия-изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики
1. Диапазон и пределы допускаемой абсолютной погрешности измерений линейных
размеров, дискретность, масса измеряемого изделия, габаритные размеры и масса машин
приведены в таблице 1.
Таблица 2
± (2,9+L/250),
где L – измеряемая длина в мм
500
Исполнение/Значение характеристики
Наименование
характеристики,
единицы измерений
600 CNC900 CNC1200 CNC1500 CNC
2345
0-640 0-640 0-640 0-640
0-600 0-900 0-1200 0-1500
0-500 0-500 0-500 0-500
0,5
1
Диапазон измерений
линейных размеров по
оси, мм:
X
Y
Z
Пределы допускаемой
абсолютной погрешности
измерений линейных
размеров, мкм
Дискретность, мкм
Масса измеряемого
изделия для машин со
столом из, кг, не более:
- гранита;
- гранита и пористого
алюминия.
300
лист № 3
всего листов 5
Продолжение таблицы 2
12345
Габаритные размеры, мм,
не более:
- длина;1130113011301130
- ширина; 900120015001800
- высота.2320232023202320
Масса машин со столом
из, кг, не более:
- гранита;545681814947
- гранита и пористого
аюминия.318378--
2. Питание от сети переменного тока с параметрами:
- напряжение, В……………………………………………………………………….… 220±22; -
частота, Гц…………………………………………………………..……………………. 50±1. 3.
Потребляемая мощность, Вт, не более………………………………………………..….150. 4.
Условия эксплуатации:
- диапазон температуры окружающего воздуха, ºС……………………………от +18 до +22; -
относительная влажность окружающего воздуха, %............................................от 40 до 70; -
атмосферное давление, кПа………………………………………………...….от 84 до 106,7. 5.
Средний срок службы, лет, не менее…………………………………………………….….5.
Знак утверждения типа
Знак утверждения типа наносится на измерительный стол машин в виде наклейки, а
также на титульные листы руководств по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность машин приведена в таблице 3.
Наименование
Кол-во, шт.
8
1
10
1
Таблица 3
№
п/п
1
1
2
3
4
5
6
7
3
1
1
1
1
1
1
1
9
1
2
Машина с измерительным столом*
Персональный компьютер
Программное обеспечение «Aberlink 3D»
Монитор
Принтер
Клавиатура
Мышь
Устройства индивидуальной блокировки и настройки ручного
управления по каждой оси (крепления и винты)**
Джойстик***
Ручная измерительная головка Renishaw TP8 cо встроенным
контактным датчиком ****
11
лист № 4
всего листов 5
Продолжение таблицы 3
123
Базовый набор щупов****:1
А-5000-3603
А-5000-4161
А-5003-7808
12Калибровочная сфера1
13Калибровочный шаблон1
14Блок подготовки сжатого воздуха1
15Датчики температуры1
16CCD-камера *****1
17Руководство по эксплуатации1
18Методика поверки1
* - измерительный стол из цельного гранита (для всех исполнений) или из цельного
гранита и пористого алюминия (для исполнений Axiom Too 600 CNC и Axiom Too 900
CNC) по требованию заказчика;
** - для машин с ручным управлением;
*** - для машин с ЧПУ;
**** - дополнительно машины могут быть укомплектованы любыми измерительными
головками, датчиками и щупами фирмы Renishaw по требованию заказчика;
***** - по требованию заказчика.
Поверка
осуществляется по документу «Машины координатно-измерительные модели Axiom Too.
Методика поверки. МП 2512-0003-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им.
Д.И. Менделеева» в апреле 2011 г.
Основнымисредствамиповеркиявляютсямерыдлиныконцевые
плоскопараллельные эталонные 3 разряда по МИ 2060-90.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Машины координатно-измерительные
модели Axiom Too. Руководство по эксплуатации», 2011 год.
Нормативные и технические документы, устанавливающие требования к машинам
координатно-измерительным модели Axiom Too
1. МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений
длины в диапазоне 1*10
-6
… 50 м и длин волн в диапазоне 0,2…50 мкм».
2. Техническая документация компании «Aberlink Innovative Metrology LLP»,
Великобритания.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- работы по оценке соответствия промышленной продукции и продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
лист № 5
всего листов 5
Изготовитель
Компания «Aberlink Innovative Metrology LLP», Великобритания
Адрес: Vatch Lane, Eastcombe,
Gloustershire GL6 7DY
Tel.: +44 1453 884 461 Fax : +44 1453 882 348
Заявитель
ООО «Сонатек»
Адрес: 125190, Москва, Ленинградский пр-т, д. 80, корп. 17
Тел.: 8-906-734-75-04; +7 (499) 158-39-24
Факс: +7 (499) 158-39-24
E-mail: info@sonatec.ru
Испытательный центр
ФГУП "ВНИИМ им. Д.И. Менделеева",
регистрационный № 30001-10.
Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Тел.: (812) 251-76-01
Факс: (812) 713-01-14
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
В.Н. Крутиков
«___»___________20___г.
М.П.
