Манометры, мановакуумметры показывающие МТП-М, МВПТ-М, ГРСИ 47337-11
Номер госреестра:
47337-11
Наименование СИ:
Манометры, мановакуумметры показывающие
Обозначение типа:
МТП-М, МВПТ-М
Производитель:
ОАО "Теплоконтроль", г.Казань
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43375
об утверждении типа средств измерений
Лист 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, мановакуумметры показывающие МТП-М, МВТП-М
Назначение средства измерений
Манометры, мановакуумметры показывающие МТП-М, МВТП-М (далее приборы)
предназначены для измерения избыточного и вакуумметрического давления неагрессивных
некристаллизующихся жидкостей и газов, в то числе кислорода, водорода, ацетилена и
применяют для контроля технологических процессов в различных отраслях промышленности.
Описание средства измерений
Принцип действия прибора основан на зависимости упругой деформации чувствительного
элемента (одновитковой трубчатой пружины) от давления внутри этого элемента.
Перемещение конца чувствительного элемента преобразуется в угловое перемещение
стрелки прибора.
Для сглаживания пульсации измеряемого давления в конструкции предусмотрен демпфер.
Подключение приборов к месту отбора давления осуществляют с помощью
технологического резьбового соединения.
Приборы изготавливаются следующих типов:
МТП-М – манометр;
МВТП-М – мановакуумметр.
Приборы МТП-М, МВТП-М имеют следующие модификации:
МТП-1М, МВТП-1М – корпус без фланца, с радиальным расположением штуцера;
МТП-2М, МВТП-2М – корпус с задним фланцем, радиальным расположением штуцера;
МТП-3М, МВТП-3М – корпус с передним фланцем, осевым расположением штуцера;
МТП -4М, МВТП-4М – корпус без фланца с осевым расположением штуцера.

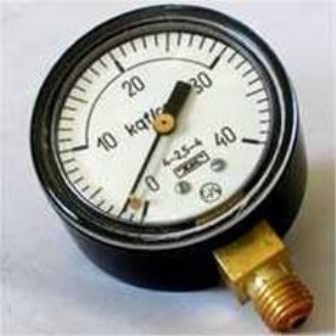

Внешний вид приборов представлен на рисунке 1
Рисунок 1 - общий вид манометров, мановакуумметров показывающих МТП-М, МВТП-М
Лист 2
Всего листов 4
Метрологические и технические характеристики
Диапазон показаний давления:
МТП-1М, МТП-2М, МТП-3М, МТП-4М, кПа (кгс/см
2
) от 0 – 60 до 0 – 600
(от 0 – 0,6 до 0 – 6)
МПа (кгс/см
2
)от 0 – 1 до 0 – 60
(от 0 – 10 до 0 – 600)
МВТП-1М, МВТП-2М,
МВТП-3М, МВТП-4М, кПа (кгс/см
2
)от минус 100 – 0 – 60 до минус 100 – 0 – 500
(от минус 1– 0– 0,6 до минус 1– 0– 0,5)
МПа (кгс/см
2
)минус 0,1– 0– 0,9 (минус 1– 0– 9)
Класс точности:
1*; 1,5 – 1 – 1,5*; 1,5*;
2,5 – 1,5 – 2,5; 2,5;
4 – 2,5 – 4; 4
Вариация показаний, %, не более
1; 1,5 – 1 – 1,5; 1,5;
2,5 – 1,5 – 2,5; 2,5;
4 – 2,5 – 4; 4
Изменениепоказаний от воздействия температуры окружающего воздуханедолжно превышать значения,
определяемого поформуле, % от диапазона показаний:
D
= ± K
t
×D
t
где K
t
– температурный коэффициент, не более 0,06 %/
°
С – для приборов класса
точности 1; 1,5 и не более 0,1 %/
°
С –для приборов класса точности 2,5;
D
t
– абсолютное значение разности температур.
М12
´
1,5; G1/4*; R1/4*
60
0,2
10
250000
В3
от минус 60 до плюс 60
Присоединительная резьба штуцера
Диаметр корпуса, мм, не более
Масса, кг, не более
Полный средний срок службы, лет, не менее
Средняя наработка на отказ, ч
Исполнение
Рабочие условия эксплуатации:
Температура окружающей среды,
°
С
Относительная влажность при
температуре 35
°
С, %
до 98
* По требованию заказчика
Примечания:
1. Дифференцированные значения класса точности и предела допускаемой приведенной
погрешности и для приборов с диапазоном измерений от 0 % до 100 % соответствуют
диапазону шкалы:
от 0 % до 25 %;
от 25 % до 75 %;
от 75 % до 100 %.
2. Манометры для измерения давления ацетилена выпускаются со следующими
диапазонами показаний: 0 – 400 кПа; 0 – 600 кПа; 0 – 4 МПа (0 – 4; 0 – 6; 0 – 40 кгс/см
2
); с
чувствительными элементами из латуни Л63 имеют класс точности 4, а чувствительными
элементами из сплава 36НХТЮ имеют класс точности 1,5; 2,5-1,5-2,5; 2,5 (в зависимости от
типа).
Лист 3
Всего листов 4
3. Приборы классов точности 1; 1,5-1-1,5; 1,5 требуют индивидуальной регулировки и
поставляются по заказу потребителя в технически обоснованных случаях.
4. Чувствительный элемент приборов класса точности 1 изготавливается из сплава
36НХТЮ.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации
типографским способом в правом верхнем углу.
Комплектность средства измерений
Прибор – 1 шт. (модификация, исполнение и типоразмер в соответствии с заказом).
Паспорт – 1 экз.
Руководство по эксплуатации – 1 экз. (на партию термометров, при поставке в один
адрес).
Поверка
осуществляется по МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры,
напоромеры, тягомеры, тягонапоромеры показывающие и самопишущие. Методика поверки».
- манометр грузопоршневой МП-2,5 I и II разрядов ГОСТ 8291-83, предел допускаемой
основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 25
кПа до 0,25 МПа;
- манометр грузопоршневой МП-6 I и II разрядов ГОСТ 8291-83, предел допускаемой
основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 0,6
до 6 МПа;
- манометр грузопоршневой МП 60 I и II разрядов ГОСТ 8291-83, предел допускаемой
основной погрешности ±0,02 %; ±0,05 % от измеряемого давления в диапазоне измерений от 6
до 60 МПа;
- мановакуумметр грузопоршневой МВП-2,5.
Пределы избыточного давления 0 – 0,25 МПа; вакуумметрического давления 0 – 0,1 МПа,
пределдопускаемойосновнойпогрешности:±5Папридавлении(избыточноми
вакуумметрическом) 0 – 0,01 МПа; ±0,05 % от измеряемого значения при давлении свыше 0,01
МПа;
- устройство для создания давления до 60 МПа.
Сведения о методиках (методах) измерений
приведенывсоответствующемразделеПаспорта«Манометры,мановакуумметры
показывающие МТП-М, МВТП-М» 2В0.283.917-02 ПС.
Нормативныедокументы,устанавливающиетребованиякманометрам,
мановакуумметрам показывающим МТП-М, МВТП-М
1. ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры,
тягонапоромеры. Общие технические условия.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
3. Технические условия ТУ 25-7310.0045-87 «Манометры, мановакуумметры показывающие
МТП-М, МВПТ-М»
Лист 4
Всего листов 4
регулирования
установленных
безопасности к
Рекомендации по областям применения в сфере государственного
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасного производственного объекта.
Изготовитель
ОАО «Теплоконтроль», г. Казань
Адрес: 420054, г. Казань, ул. Владимира Кулагина, 1.
Т/ф (843) 278-32-32, 278-35-94; E-mail:
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС"
119361, г. Москва, Г-361, ул. Озёрная, 46,
Тел./факс: (495) 437-55-77 / 437-56-66
аттестат аккредитации № 30004-08
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М. п.
«____» _______________2011 г.
