Установки поверочные средств измерения напряженности электрического поля промышленной частоты П1-24, ГРСИ 47327-11
Номер госреестра:
47327-11
Наименование СИ:
Установки поверочные средств измерения напряженности электрического поля промышленной частоты
Обозначение типа:
П1-24
Производитель:
ЗАО "НПП "Циклон-Прибор", г.Фрязино
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 6 шт. с зав.№ 05 … 10
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47208
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные средств измерений напряженности электрического
поля промышленной частоты П1-24
Назначение средства измерений
Установки поверочные средств измерений напряженности электрического поля
промышленной частоты П1-24 (далее − установка) предназначены для воспроизведения
однородного электрического поля промышленной частоты 50 Гц в диапазоне напряженностей
от 100 В/м до 100 кВ/м при поверке и калибровке рабочих средств измерений.
Описание средства измерений
Принцип действия установки основан на создании однородного электрического поля в
пространстве между параллельными пластинами плоского конденсатора, к которым приложено
напряжение промышленной частоты. Вектор напряженности воспроизводимого электрического
поля нормален к плоскостям пластин плоского конденсатора.
Установкасостоитизэкранированногоплоскогоконденсатора,встроенного
регулируемого источника напряжения переменного тока частотой 50 Гц и максимальным
напряжением 25 кВ с трансформаторным выходом и отсчетно−управляющего устройства.
Также установка комплектуется внешним компаратором электрического поля П3-60ПЭ/1.
Конструктивно установка выполнена в виде металлической стойки напольного
исполнения, в верхней части которой расположена встроенная экранирующая камера, а в
нижней части − встроенный высоковольтный источник переменного напряжения частотой
50 Гц (Рисунок 1).
Экранированный плоский конденсатор, являющийся полеобразующим элементом
установки, расположен в камере и состоит из двух плоскопараллельных металлических
пластин, жестко скрепленных между собой диэлектрическими стержнями.
Передняя панель камеры выполнена открывающейся и снабжена блокировками,
исключающими возможность поражения электрическим током обслуживающего персонала, а
также встроенным фиксатором антенн поверяемых средств измерений или компаратора
электрического поля П3-60ПЭ/1.
Подаваемое на экранированный плоский конденсатор несимметричное высокое
напряжение измеряют встроенным киловольтметром. Воспроизводимое установкой значение
напряженности электрического поля, определяемое по измеренному значению напряжения и
известномурасстояниюмеждупластинамиэкранированногоплоскогоконденсатора,
отображается на индикаторе отсчетно−управляющего устройства.
Отсчетно−управляющее устройство состоит из блока измерения, индикации и
управленияиизмерительногопреобразователянапряженностиэлектрическогополя,
расположенного на стойке.
Компаратор электрического поля П3-60ПЭ/1 конструктивно состоит из блока
измерения и индикации, съемной антенны.
Элементы установок поверочных средств измерений напряженности электрического
поля промышленной частоты П1-24, влияющие на метрологические характеристики, защищены
от несанкционированного доступа при помощи пломбирования и лакокрасочного покрытия
.
лист № 2
всего листов 4

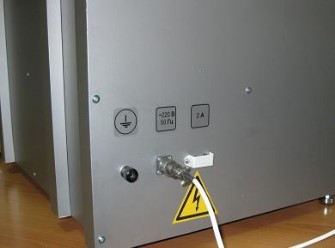

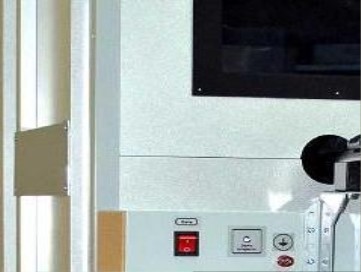

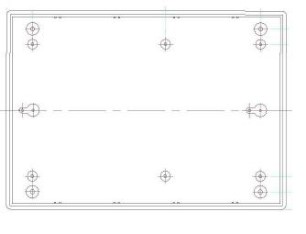

Рисунок 2 – Места пломбирования: 1 – стойки, 2 − измерительного преобразователя,
3 − отсчетно−управляющего устройства (вид снизу)

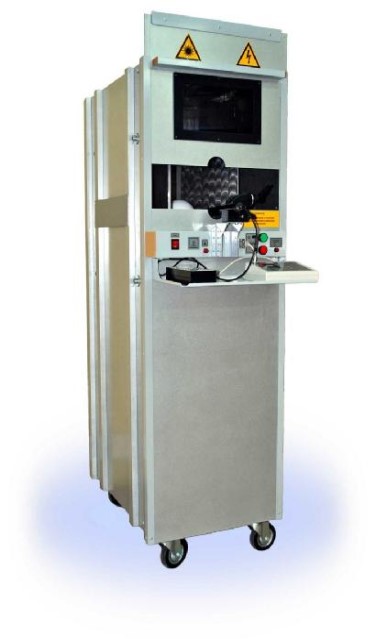

Рисунок 1 – Общий вид установки поверочной средств измерений напряженности
электрического поля промышленной частоты П1-24
Камера
Конденсатор
Фиксатор антенны
Отсчетно-управляющее устройство
Компаратор П3-60ПЭ/1
Стойка
2
1
3
лист № 3
всего листов 4
Метрологические и технические характеристики
Диапазон воспроизводимых значений напряженности электрического поля, кВ/м от 0,1 до 100.
Частота воспроизводимого электрического поля, Гц50 ± 0,5.
Пределы допускаемой относительной погрешности
воспроизведения напряженности поля, %± 5.
Потребляемая установкой мощность не более, В·А, не более 500.
Габаритные размеры установки без съемного столика мм, не более 520×850×1700.
Масса установки, кг, не более 110.
Рабочие условия эксплуатации:
− температура окружающего воздуха,
°
С от 10 до 35;
− относительная влажность окружающего воздуха при 25
°
С, %, не более 80;
− атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 630 до 800;
− напряжение питающей сети, В 220 ± 4,4;
− частота питающей сети, Гц 50
±
0,5.
Знак утверждения типа
Знак утверждения типа наносится на планку фирменную, установленную на стойке,
лицевую панель отсчетного управляющего устройства методом тампопечати и на титульный
лист паспорта ЦКЛМ.411723.004 ПС типографским способом.
Наименование
Обозначение
Количество
Комплектность средства измерений
Стойка
ЦКЛМ.411512.004
1
Отсчетное управляющее устройство
Компаратор П3-60ПЭ/1
Фиксатор антенн
Паспорт
Методика поверки
ЦКЛМ.411251.008 1
ЦКЛМ.411629.001 1
− 1
ЦКЛМ. 411723.004ПС 1
ЦКЛМ.411723.004МП 1
Поверка
осуществляется в соответствии с документом «Установка поверочная средств измерений
напряженности электрического поля промышленной частоты П1-24. Методика поверки»
ЦКЛМ.411723.004 МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 28 мая
2012 года.
Основные средства поверки: рабочий эталон единицы напряженности электрического
поля РЭНЭП-50 (диапазон воспроизведения напряженности электрического поля от 0,01 до 100
кВ/м, погрешность
±
3 %).
Сведения о методиках (методах) измерений
«Установка поверочная средств измерений напряженности электрического поля
промышленной частоты П1-24. Паспорт».ЦКЛМ.411723.004 ПС. Раздел 9 «Порядок работы».
Нормативные документы, устанавливающие требования к установкам поверочным
средств измерений напряженности электрического поля промышленной частоты П1-24
1 ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей.
Общие технические требования и методы испытаний.
2 ГОСТ Р 8.564-96 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений напряженности электрического поля
в диапазоне частот 0−20 кГц.
лист № 4
всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Единицы величин, эталоны единиц величин, стандартные образцы и средства
измерений, к которым установлены обязательные требования.
Применяется в качестве рабочего эталона напряженности электростатического поля для
поверки и калибровки рабочих средств измерений напряженности электростатического поля.
Изготовитель
Закрытое акционерное общество «Научно-производственное предприятие «Циклон-
Прибор» (ЗАО «НПП «Циклон-Прибор»).
Trial: 141190, г.Фрязино Московской обл., Заводской проезд, д.4.
Тел.: (495)972-02-51, Факс: (496)565-86-55,
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИФТРИ».
Адрес: 141750, Московская обл., Солнечногорский район, п/о Менделеево.
Телефон/факс: (495) 744 81 12. E-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» действителен до 01.11.2013 г,
Госреестр № 30002-08 от 04.12.2008г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»____________2012 г.
