Анализаторы мутности и цветности воды промышленные KEMTRAK 007 мод. DCP007, TC007, ГРСИ 47314-11
Номер госреестра:
47314-11
Наименование СИ:
Анализаторы мутности и цветности воды промышленные
Обозначение типа:
KEMTRAK 007 мод. DCP007, TC007
Производитель:
Фирма "Kemtrak AB", Швеция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
06.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43352
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы мутности и цветности воды промышленные KEMTRAK 007
модели DCP007, TC007
Назначение средства измерений
Анализаторы мутности и цветности воды промышленные KEMTRAK 007 модели DCP007,
TC007 предназначены для определения мутности и цветности в питьевой, поверхностной при-
родной, сточной, морской воде, в воде бассейнов и технологической воде, напитках и других
жидких средах
Описание средства измерений
Принцип работы анализаторов основан на регистрации оптических сигналов от измери-
тельных фотометрических ячеек, передаваемых по оптоволоконным кабелям.
Конструктивно анализаторы состоят из измерительных ячеек, монтируемых в трубопро-
вод или устанавливаемых байпас, подключаемых к ним оптоволоконных кабелей и микропро-
цессорного контрольно-измерительного блока, в котором расположены фотометрический ана-
лизатор, преобразователь/регистратор сигналов и пользовательский интерфейс.

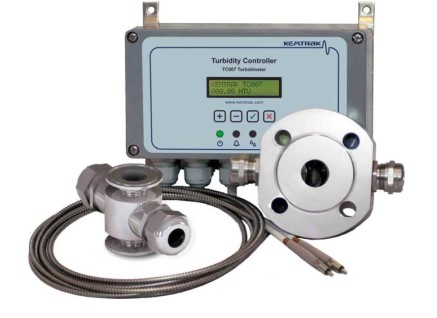

Рис. 1. Анализатор KEMTRAK 007 модель TC007

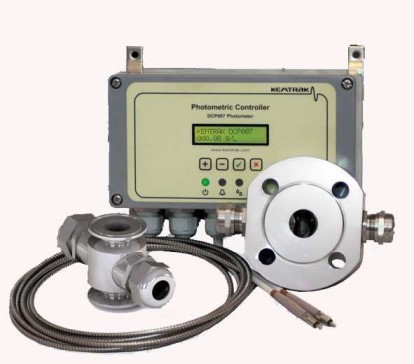

Рис. 2. Анализатор KEMTRAK 007 модель DCP007
Лист № 2
Всего листов 4
Измерения выполняются автоматически, результаты измерений отображаются на дисплее.
Градуировка анализаторов производится с помощью стандартных образцов цветности и
мутности (формазиновой суспензии). Параметры градуировочной характеристики хранятся в
памяти микропроцессора.
Выпускаются различные модели измерительных ячеек, в том числе и на заказ. Измери-
тельные ячейки не содержат электронных или оптических компонентов и производятся из вы-
сококачественной гигиенической нержавеющей стали, материал окон – искусственный сапфир.
Окна располагаются под углом 180° на расстоянии от 10 до 200 мм. При измерении мутности
дополнительно используется окно под углом 90°. Корпус окон имеет герметичное резьбовое
соединение для фиксации оптоволоконных кабелей.
Программное обеспечение можно идентифицировать при просмотре меню прибора (раз-
дел Information).
Программное обеспечение, включая метрологически значимую часть, записывается в
микросхемы в процессе производства, в свою очередь микросхемы защищаются от записи и
соответственно от модификации встроенного программного обеспечения. Обновления ПО не
предусмотрено.
Наименование
программного
обеспечения
Идентификацион-
ное наименование
программного
обеспечения
Номер версии
программного
обеспечения
Цифровой иден-
тификатор про-
граммного обес-
печения
Алгоритм вы-
числения цифро-
вого идентифи-
катора
Программное обеспечение
Идентификационные данные программного обеспечения анализаторов мутности и цветности
воды промышленные KEMTRAK 007 модели DCP007, TC007
Таблица 1
Отсутствует
Непредусмотрено
v9020100607
Отсутствует
Отсутствует
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню "A". Не требуется специальных средств защиты, исключающих возможность несанк-
ционированной модификации, обновления (загрузки), удаления и иных преднамеренных изме-
нений метрологически значимой встроенной части ПО СИ и измеренных данных.
Наименование технических характеристик
Модель DCP007
Модель TC007
от 0,5 до 1000
Метрологические и технические характеристики
Основные технические характеристики анализаторов в зависимости от моделей приведе-
ны в таблице 2.
Таблица 2
Диапазон измерения
- ед. цв.
- ЕМФ/дм
3
(NTU)
от 1 до 10000
Пределы допускаемой абсолютной погрешности резуль-
татов измерений
± (0,5 + 0,03`С)± (1 + 0,04`N)
Напряжение питания переменного тока, В115/230±17 %
Лист № 3
Всего листов 4
90
Частота питания, Гц
Максимальная потребляемая мощности, ВА, не более
Габаритные размеры, мм, не более
Масса, кг, не более
50/60
25
220х120х90
3,0
Рабочие условия эксплуатации:
- температура окружающего воздуха,
0
С
минус 10…50
- относительная влажность воздуха без конденса-
ции, %, не более
С – значение мутности (цветности).
Знак утверждения типа
Знак утверждения типа наносится на панель анализаторов мутности и цветности воды
промышленных KEMTRAK 007 модели DCP007, TC007 и на титульный лист Руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Анализатор мутности и цветности воды промышленный KEMTRAK 007 (модели DCP007,
TC007 – по заказу).
Оптоволоконный кабель длиной от 1 до 50 м (серия FS).
Измерительная ячейка (модели MC-FD, MC-FA, MC-CT; MC-PT; MC-PN).
Руководство по эксплуатации – 1 экз.
Методика поверки – 1 экз.
Поверка
осуществляются по документу "Инструкция. Анализаторы мутности и цветности воды про-
мышленные KEMTRAK 007 модели DCP007, TC007. Методика поверки", утвержденному ГЦИ
СИ ФГУП "ВНИИМС" в 2011 г.
Для поверки применяют государственные стандартные образцы мутности (формазиновая
суспензия) ГСО 7271-96; государственные стандартные образцы цветности ГСО 7853-2000,
8214-2002.
Сведения о методиках измерений: отсутствуют.
Нормативные и технические документы, устанавливающие требования к анализаторам
мутности и цветности воды промышленным KEMTRAK 007 модели DCP007, TC007
Техническая документация фирмы-изготовителя.
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Сведения отсутствуют.
Изготовитель
"Kemtrak AB", Швеция.
Per Sundbergs väg 20, 183 63 Täby, Sweden.
Заявитель
ООО "Экоинструмент", г.Москва.
117935, Москва, Ленинский проспект, д. 6, оф. 756.
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП "ВНИИМС", г. Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
, адрес в Интернет: www.vniims.ru
Заместитель Руководителя
Федерального Агентства по
техническому Регулированию и метрологии
В.Н. Крутиков
"_____" _______________2011 г.
Готовы поверить данное средство измерений.
