Системы измерительные автоматизированные учета и контроля потребления энергоресурсов АСКУЭП-ИНТЕРФЕЙС, ГРСИ 47272-11
Номер госреестра:
47272-11
Наименование СИ:
Системы измерительные автоматизированные учета и контроля потребления энергоресурсов
Обозначение типа:
АСКУЭП-ИНТЕРФЕЙС
Производитель:
ООО "Интерфейс-Сервис", г.Хабаровск
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43269
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные автоматизированные учета и контроля потребления
энергоресурсов «АСКУЭП-ИНТЕРФЕЙС»
Назначение средства измерений
Системыизмерительныеавтоматизированныеучетаиконтроляпотребления
энергоресурсов АСКУЭП-ИНТЕРФЕЙС предназначены для измерений, коммерческого и
технологического учета количества теплоты (тепловой энергии), объема, массы, температуры
теплоносителя в системах теплоснабжения, коммерческого и технологического учета объема,
массы и температуры воды и пара в сетях горячего и холодного водоснабжения, а также
автоматизированного сбора, обработки, хранения и отображения измерительной информации.
Описание средства измерений
Системыизмерительныеавтоматизированныеучетаиконтроляпотребления
энергоресурсов АСКУЭП-ИНТЕРФЕЙС являются проектно-компонуемыми изделиями и
представляют собой информационно-измерительную систему вида ИС–2 (в соответствии с
ГОСТ Р 8.596-2002).
Системыизмерительныеавтоматизированныеконтроляиучетапотребления
энергоресурсов АСКУЭП-ИНТЕРФЕЙСсостоятиз измерительных,вычислительных,
связующих и вспомогательных компонентов.
В состав систем измерительных автоматизированных контроля и учета потребления
энергоресурсов АСКУЭП-ИНТЕРФЕЙС входят измерительные каналы: количества теплоты,
объемного и массового расхода теплоносителя, объема (массы) теплоносителя, объема
холодной и горячей воды.
Исполнение систем измерительных автоматизированных контроля и учета потребления
энергоресурсовАСКУЭП-ИНТЕРФЕЙС,состав,количествоизмерительныхканалов
определяются в соответствии с проектной документацией на системы измерительные
автоматизированные контроля и учета потребления энергоресурсов АСКУЭП-ИНТЕРФЕЙС.
Измерительные каналы и входящие в них измерительные компоненты, приведенные в
таблице 1.
Таблица 1
№ ИзмерительныеНаименование измерительного компонентаНомер в
каналы Государственном
реестре СИ
1Объема, массы,Теплосчетчик КМ-518361-10
объемного (массового)
расхода, количества
теплоты, температуры
2Объема,массы, Теплосчетчик ТСК7 с23194-07
объемного (массового) вычислителем количества теплоты ВКТ-7
расхода,количества
теплоты, температуры
3Объема,массы, Теплосчетчик ЛОГИКА 996132074-06
объемного (массового)
расхода,количества
теплоты, температуры
4ОбъемногоТеплосчетчик «Взлет ТСР-М»27011-09
(массового) расхода,
количестватеплоты,
температуры
Лист № 2
Всего листов 5
№ ИзмерительныеНаименование измерительного компонентаНомер в
каналы Государственном
реестре СИ
5Объема,массы, Счетчик-расходомер РМ-520699-06
объемного (массового)
расхода
Связующие компоненты:
- GSM-каналы передачи данных;
- проводные линии связи по интерфейсам RS-232, RS-485, CAN, Ethernet и т. п. с
соответствующими блоками согласования протоколов обмена;
- переходные устройства (клеммные колодки, кабельные разъемы и т.д.);
- ретрансляторы.
Блоки согласования протоколов обмена и передачи данных предназначены для приема
измерительной информации от вычислителей теплосчетчиков, согласования их протоколов
обмена с общим протоколом обмена систем измерительных автоматизированных контроля и
учета потребления энергоресурсов АСКУЭП-ИНТЕРФЕЙС и дальнейшей передачи через
ретрансляторы на вычислительные компоненты.

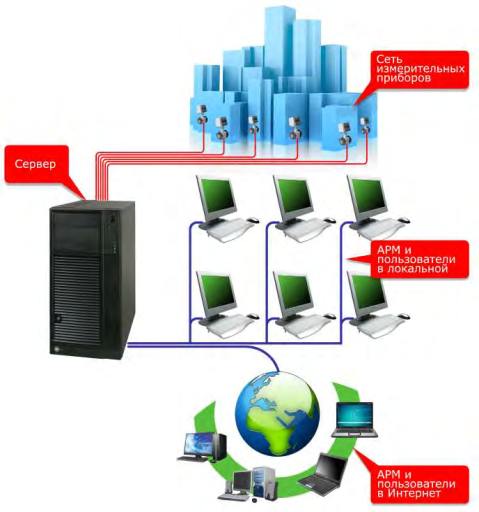

Вычислительными компонентами являются: сервер, автоматизированные рабочие
места операторов (АРМ) и клиентов с установленным программным обеспечением АСКУЭП-
ИНТЕРФЕЙС версия 1.0 обработки результатов измерений.
Сервер предназначен для сбора в автоматическом режиме через заданный интервал
времени или по запросу оператора информации от теплосчетчиков её обработки и хранения,
непрерывногомониторингасостояниявсехконтролируемыхобъектов,считывания
накопленной в измерительныхкомпонентах информацииза всевремя отсутствия
информационного обмена, передачи информации на автоматизированные рабочие места.
Автоматизированные рабочие места отображают архивные данные измеряемых
параметров, документируют отчеты по параметрам теплопотребления, водопотребления на
основе запросов архивных данных из сервера.
Программное обеспечение
Программное обеспечение вычислительных компонентов разделяется на клиентскую и
серверную часть.
Серверная часть программного обеспечения выполняет функции:
Лист № 3
Всего листов 5
- непрерывного опроса оборудования объектов диспетчеризации;
- управления устройствами по средствам передачи управляющих команд;
- диагностики и определения нештатных ситуаций;
- запись событий в базу данных и архив событий.
Клиентскаячастьпрограммногообеспечения(графическаяпанельоператора
автоматизированного рабочего места) выполняет функции:
- визуализации текущих параметров, архивных таблиц, диаграмм;
- генерации отчетных ведомостей установленной формы;
- оповещения пользователей о возникновении событий;
- аутентификации пользователей.
Идентификационные данные программного обеспечения
Наименование
ПО
Идентификационное Номер
наименование ПО версии
ПО
АСКУЭП-
ИНТЕРФЕЙС
metrology.pl1.0
Цифровой
идентификатор
программного
обеспечения
(контрольна
сумма)
4305351C
Алгоритм
вычисления
цифрового
идентификатора
(контрольной
суммы) ПО
CRC-32
Программное обеспечение имеет уровень «С» в соответствии с МИ 3286-2010.
Программа обработки результатов измерений вычислительных компонентов не вносит
дополнительной погрешности.
Связующие компоненты передачи цифровых данных от измерительных компонентов
не вносят дополнительной погрешности.
Диапазон измерений объемного (массового) расхода
теплоносителя, горячей и холодной воды, м
3
/ч (т/ч)
от 0,0025 до 3050
Пределы допускаемой относительной погрешности
измерений объемного (массового) расхода
теплоносителя, горячей и холодной воды, %
±2,0
Пределы допускаемой абсолютной погрешности при
измерении температуры теплоносителя, в зависимости
от класса применяемого термометра сопротивления,ºС
класса В по ГОСТ Р 8.625-2006
±(0,3+0,005|t|)
класса С по ГОСТ Р 8.625-2006
±(0,6+0,01|t|)
±2,0
Диапазон давление измеряемой среды, МПа, не более
от 0,01 до 2,5
±2,0
Метрологические и технические характеристики
Диапазон измерений температуры теплоносителя, ºС
от 3 до плюс 180
Диапазон измерений объема (массы), м
3
(т)
от 0,01 до 10
8
Пределы допускаемой относительной погрешности
измерений массы, %
Пределы допускаемой относительной погрешности
измерений давления, %
Лист № 4
Всего листов 5
Пределы допускаемой относительной погрешности
измеренийколичестватеплотысоответствуют
значениям, вычисленным по формулам
для теплосчетчиков класса В по
ГОСТ Р 51649-2000, %
δQ
max
= ±(3 + 4Δt
min
/Δt+0,02G
В
/G)
для теплосчетчиков класса С по
ГОСТ Р 51649-2000, %
δQ
max
= ±(2 + 4Δt
min
/Δt+0,01 G
В
/G)
Δt – значение разности температур
между подающим и обратным
трубопроводами, ºС;
Δt
min
- минимальное измеряемое
значение разности температур
между подающим и обратным
трубопроводами, ºС;
G – измеренное значение объемного
расхода теплоносителя, м
3
/ч;
GВ – верхний предел измерений
объемного расхода теплоносителя,
м
3
/ч.
±5
Рабочие условия эксплуатации вычислительных
компонентов:
от 5 до 55
Абсолютная погрешность синхронизации времени
между измерительными и вычислительными
компонентами системы, с
от 84,0 до 106,7
до 93
температура окружающего воздуха,
о
C
давление, кПа
относительная влажность, %
Параметры электропитания:
сеть переменного тока напряжением
от 187 до 242 В частотой от 49 до 51
Гц
сеть постоянного тока в линии напряжениемот 60 до 68 В
Рабочие условия эксплуатации первичных измерительных преобразователей должны
соответствовать указанным в описании типа на данные средства измерений.
Знак утверждения типа
наносят на титульные листы руководства по эксплуатациии паспортатипографским
способом.
Комплектность средства измерений
Система измерительная автоматизированная контроля и учета потребления энергоресурсов
АСКУЭП-ИНТЕРФЕЙС1 компл.*
Руководство по эксплуатации РЭ1 экз.
Методика поверки1 экз.
Паспорт ПС1 экз.
Комплект технической документации компонентов
входящих в АСКУЭП-ИНТЕРФЕЙС1 компл.

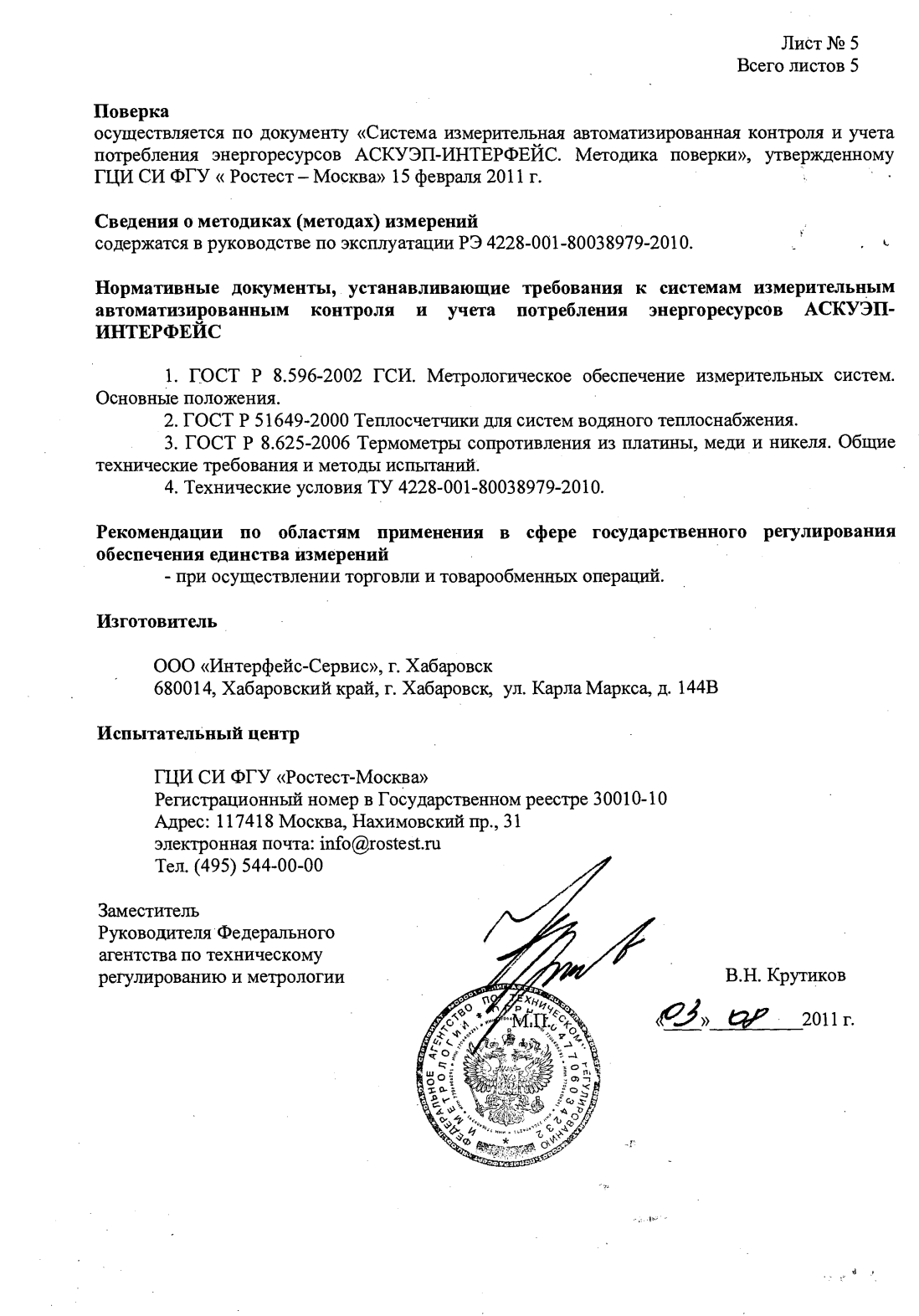

* - комплектация в соответствии с проектным заданием.
