Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 43251

Об утверждении типа средства измерений

Лист 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплекс измерений массы светлых нефтепродуктов "КИМ-90-2"

Назначение средства измерений

Комплекс измерений массы светлых нефтепродуктов "КИМ-90-2" предназначен для

измерений и регистрации массы нефтепродуктов на станции налива светлых нефтепро-

дуктов в автоцистерны ОАО "Славнефть-ЯНОС", г. Ярославль.

Описание средства измерений

Комплекс измерений массы светлых нефтепродуктов "КИМ-90-2" (рис.1) состоит из

двух постов налива и автоматизированной системы управления (АСУ).

В состав каждого поста налива входят:

−

Счетчик-расходомер массовый Micro Motion CMF 300 в комплекте с измеритель-

ным преобразователем серии 2700, Fisher-Rosemount (Г.р. №13425-06);

−

Вычислитель измерительный MFX-4 (Г.р. №18035-09);

−

Устройство налива, укомплектованное датчиком перелива, датчиком прижатия ко-

нуса и датчиком гаражного положения;

−

Комплект блока гидравлики (насос подачи нефтепродукта, фильтр тонкой очистки,

клапан “Камфлекс” 35-35Х02 с электропневматическим позиционером Masonelian 4700Е и

отсечным трёхходовым электромагнитным клапаном ASCO);

−

Устройство контроля заземления автоцистерны;

−

Система пенотушения.

В состав АСУ комплекса входят следующие системы:

управления верхнего уровня;

управления технологическим оборудованием.

Система управления верхнего уровня включает в себя:

−

Сервер РС1 для управления работой постов налива, на котором установлено про-

граммное обеспечение KONAL 2.6. Обмен информацией между MFX-4 и РС1 происходит

по протоколу Modbus;

−

Рабочую станцию РС2 для управления технологическим оборудованием, на кото-

рой установлена SCADA система WinCC фирмы Siemens.

Система управления технологическим оборудованием включает в себя:

−

Три контроллера SIMATIC S5-95U предназначенных для управления технологиче-

ским оборудованием: резервуарным парком, узлом управления задвижками, насосами,

системой пенотушения, системой загазованности. Сигналы от контроллеров поступают по

сети SINEC L2 в SCADA систему WinCC;

−

Систему контроля загазованности.

Комплекс измерений массы светлых нефтепродуктов "КИМ-90-2" передает данные об

отгрузках в систему регистрации заявок водителей и в Управление организации отгрузок

(УОО) по сети Ethernet.

Система регистрации заявок водителей на получение нефтепродуктов включает в себя

станции операторов, расположенные в зале ожидания водителей. С них данные заявок по

наливу передаются на сервер PC1.

Лист 2

всего листов 5

Рис.1 Упрощенная структурная схема комплекса измерений массы светлых нефтепро-

дуктов КИМ-90-2.

После регистрации водителем заявки данные о типе и количестве отпускаемого нефте-

продукта поступают на сервер по заводской сети. Программа проверяет по базе разрешен-

ных отгрузок количество разрешенного к отпуску нефтепродукта и включает данный ав-

томобиль в очередь на налив, которая отображается на мониторах в помещении охраны и в

зале ожидания водителей.

При наличии разрешения на въезд водитель подъезжает к соответствующему стояку

налива на зеленый сигнал светофора, заземляет машину, опускает в горловину автоцис-

терны наливную трубу, вводит код через терминальную панель MFX-4 и нажимает кноп-ку

“ПУСК”.

С момента открытия клапана-регулятора счетчик-расходомер начинает отсчет количе-

ства отпускаемого нефтепродукта. Информация о количестве отгружаемого нефтепродук-

та поступает в вычислитель измерительный MFX-4 и сервер РС1. По окончании налива

топлива клапан закрывается. На мониторе сервера появляется информация об окончании

налива на данном посту с указанием отпущенного количества нефтепродукта в единицах

массы и справочные данные по плотности и температуре.

Убедившись, что процесс налива окончен, оператор дает команду на передачу данных

в УОО для оформления отгрузочных документов.

Виды отгружаемых нефтепродуктов - автомобильные бензины, дизельное топливо.

Способ налива нефтепродуктов - верхний, через горловину автоцистерны. Максималь-

ная доза отгружаемых нефтепродуктов определяется вместимостью автоцистерны.

Подача нефтепродук-

тов из хранилища

Налив нефтепродук-

тов в автоцистерны

В систему реги-

страции заявок

водителей

2 поста налива

Автоматизированная

система управления

Ethernet

РС 1

3 контроллера

SIMATIC S5-95U

SINEC L2

Modbus

От датчиков

Проводные линии

В Управление органи-

зации отгрузок

РС 2

К исполнительным

устройствам

Проводные линии

Лист 3

всего листов 5

Программное обеспечение

ПО KONAL 2.6. предназначено для управления процессом налива с помощью вычис-

лителя измерительного MFX-4. KONAL 2.6 имеет модульную структуру и включает в

себя: редактор базы, модуль для ручного ввода параметров, модуль для просмотра

параметров системы, модуль для просмотра событий в системе, редактор динамических

изображений.

Архив событий KONAL 2.6 обеспечивает:

- хранение событий в течение 32 дней и данных об отправке в УОО в течение

одного года;

- архивацию нарушений в работе (перелив, прекращение связи с компьютерами и

контроллерами налива, WinCC и т. д.).

- архивацию действий оператора (изменение массы и плотности налитого топлива,

регистрации оператора и т. д.)

В ПО KONAL 2.6 исключена возможность ввода любых изменений в архив

событий.

По уровню защиты от преднамеренных и непреднамеренных изменений относится

к классу "С". Защита от преднамеренных изменений достигается парольной системой дос-

тупа. Защита от непреднамеренных изменений обеспечивается использованием экраниро-

ванных кабелей и сертифицированных закрывающихся шкафов для установки вычисли-

тельной техники и средств связи.

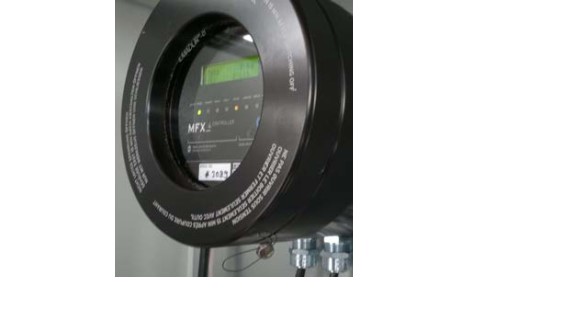

Неизменность ПО вычислителя измерительного MFX-4 обеспечивается DIP пере-

ключателем, установленным под его опломбированной крышкой (фото 1). Неизменность

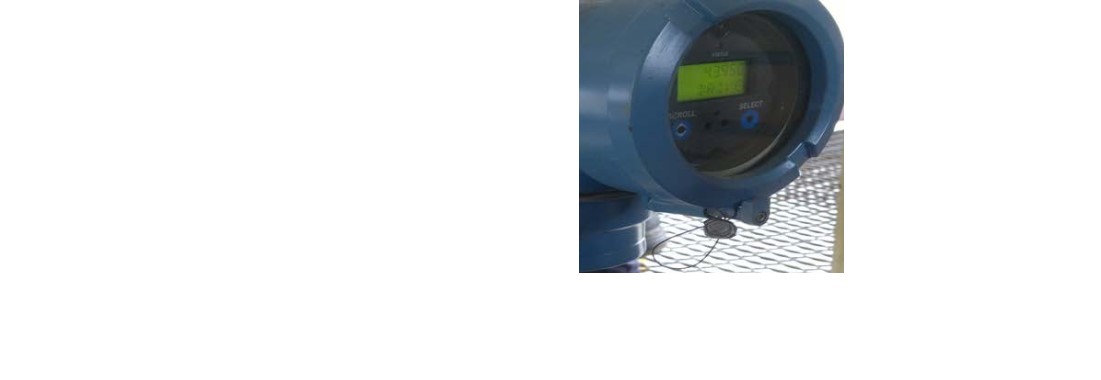

ПО счетчика-расходомера CMF 300 в комплекте с измерительным преобразователем се-

рии 2700 обеспечивается пломбой на крышке последнего (фото 2), которая не позволяет

подключить сервисный компьютер, и паролем входа в режим калибровки.

Наименование ПО

Фото 1Фото 2

Таблица 1. Идентификационные параметры ПО

Идентифи-

кационное

наименова-

ние ПО

Номер версии

(идентифика-

ционный но-

мер) ПО

Контроллерная часть

ПО KONAL 2.6

KONAL 2.6

CTL2.1.9

Цифровой иден-Алгоритм вычис-

тификатор ПОления цифрового

(контрольнаяидентификатора

сумма исполняе-ПО

мого кода)

9c9ddea0acaf5bedc Программа MD5

ce7c7a1b73b125aFile Checker

Лист 4

всего листов 5

Метрологические и технические характеристики

0,25

1540

от 250 до 540

4000

1,5

от +5 до +40

от -40 до +50

до 97

от 84,0 до 106,7

Таблица 2. Основные технические характеристики постов налива

Номинальный расход отгружаемых нефтепродуктов, т/ч:

Пределы допускаемой относительной погрешности измерений массы

при дозировании отгружаемых нефтепродуктов, %

Минимальная доза отгружаемых нефтепродуктов, кг

Количество постов налива

Размеры горловин автоцистерн подаваемых под налив нефтепродуктов,

мм

Максимальная высота автоцистерн, мм

Максимальное рабочее давление, МПа

Температура окружающего воздуха для оборудования, устанавливаемо-

го в помещении,

Температура окружающего воздуха для полевого оборудования, уста-

навливаемого вне помещений,

Влажность окружающей среды, %

Атмосферное давление, кПа

Электропитание:

напряжение, В

частота, Гц

220 (+10/-15%)

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским

способом.

Комплектность средства измерений

Всего, шт.

Таблица 3 Комплектность постов налива

Наименование оборудования

Счетчик-расходомер массовый Micro Motion CMF 300 в комплекте с измеритель-

ным преобразователем серии 2700, Fisher-Rosemount

Измерительный вычислитель MFX-4, Mess-und Fordertechnik.

Устройство налива в комплекте с датчиками перелива, датчиком прижатия конуса

и гаражного положения.

Комплект блока гидравлики (насос подачи нефтепродукта, фильтр тонкой очист-

ки, клапан “Камфлекс” 35-35Х02 с электропневматическим позиционером Ma-

sonelian 4700Е и отсечным трёхходовым электромагнитным клапаном ASCO)

Устройство контроля заземления автоцистерны

Таблица 4 Комплектность автоматизированной системы управления

Наименование изделия

Шкаф PLC -1

Шкаф PLC -2

Коммуникационный шкаф

Шкаф питания ПО

Сервер РС-1

Рабочая станция РС-2

Всего, шт.

Лист 5

всего листов 5

Контроллер SIMATIC S5-95U3

Комплект эксплуатационной документации: руководство по эксплуатации, руко-

водство оператора, формуляр на систему, формуляры на посты налива, методика

поверки1

Поверка

осуществляется по методике "ГСИ. Комплекс измерений массы светлых нефтепродук-

тов "КИМ-90-2". Методика поверки" 0173.02 – МП, утвержденной ГЦИ СИ ФГУП "ВНИ-

ИМС" в мае 2011 г.

Основное поверочное оборудование - весы электронные платформенные Vertex, ВПИ

5000 кг, цена поверочного деления 500 г, средний III класс точности.

Сведения о методиках (методах) измерений

изложены в руководстве по эксплуатации системы 0173.02 - РЭ.

Нормативные и технические документы, устанавливающие требования к комплексу

измерений массы светлых нефтепродуктов "КИМ-90-2":

1.ГОСТ Р 8.595-2004 " ГСИ. Масса нефти и нефтепродуктов. Общие требования

к методикам выполнения измерений ".

2. ГОСТ Р 8.596-2002 " ГСИ. Метрологическое обеспечение измерительных сис-

тем. Основные положения ".

3. Техническая документация OOО "ЮГОС".

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений – выполнение торговых и товарообменных операций.

Изготовитель

OOО "ЮГОС"

150023 г. Ярославль, ул. Курчатова, д. 3

телефон/факс (4852) 47-66-31, 47-82-96

Испытательный центр

ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08)

119361, Москва, ул. Озерная, 46

тел. 437-57-77, 437-56-66ф

E-mail: office@vniims.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииВ.Н. Крутиков

М.п."___" ___________ 2011 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
11620-93	Термометры стеклянные для испытаний нефтепродуктов	ТИН	ОАО "Термоприбор", г.Клин	4 года	Перейти
81117-20	Система измерений количества и параметров нефти сырой на входе УПН "Центральная Оха" ООО "РН-Сахалинморнефтегаз"		Общество с ограниченной ответственностью "Татинтек" (ООО "Татинтек"), г. Альметьевск, Республика Татарстан	2 года	Перейти
25290-03	Система измерений количества и показателей качества нефти № 494	Нет данных	ОАО "Северо-Западные магистральные нефтепроводы", г.Бугульма	5 лет	Перейти
52322-12	Система измерений количества и параметров свободного нефтяного газа с ДНС-1 Малочерногорского месторождения ОАО "Корпорация Югранефть" на ООО "Белозерный газоперерабатывающий комплекс"	Нет данных	Дочернее ЗАО "Обьэнергосбережение", г.Нижневартовск	4 года	Перейти
63461-16	Устройства для измерений углов установки колес автомобилей	EASYRAY 200, EASYRAY 500	ООО "ИЗИРЭЙ", г.Тольятти	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКомплекс измерений массы светлых нефтепродуктов КИМ-90-2ГРСИ 47263-11

Заказать поверку
Комплекс измерений массы светлых нефтепродуктов КИМ-90-2
ГРСИ 47263-11
