Номер госреестра:
47250-11
Наименование СИ:
Устройства многофункциональные
Обозначение типа:
УРАН-НТ
Производитель:
ООО "Процессор-НТ", г.Воронеж
Межповерочный интервал:
3 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 06, 07, 08
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43243
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства многофункциональные «УРАН-НТ»
Назначение средства измерений
Устройства многофункциональные «УРАН-НТ» (далее – устройства) предназначены для
измерения параметров технологического процесса при работе колтюбинговых установок в
нефтегазовой промышленности.
Описание средства измерений
Принцип действия устройства основан на преобразовании:
−
унифицированных токовых сигналов 4 – 20 мА, полученных от датчиков давления, в
цифровую форму при определении давления технологической жидкости и усилия, возникаю-
щего от воздействия гидравлической жидкости на механизм подачи колтюбинговой установки;
−
значения температуры непосредственно в цифровую форму;
−
цифровых сигналов, полученных от ассиметрично расположенных двух датчиков Хол-
ла, в угловое перемещение.
Устройство состоит из:
- базового устройства,
- запоминающего устройства;
–
двух датчиков давления МС2000 (Государственный реестр №17974-01) с верхним пре-
делом измерений 40 МПа;
–
цифрового датчика температуры, изготовленного с использованием преобразователя
температуры DS18S20;
–
датчика глубины.
Для подключения запоминающего устройства к персональному компьютеру используется
блок связи с ЭВМ (устройство согласующее).
Устройство имеет встроенное программное обеспечение (ПО) с выделенной метрологиче-
ски значимой частью.
Метрологически значимая часть встроенного ПО осуществляет функции сбора, обработ-
ки, отображения и передачи измеренных данных.
На табло базового устройства отображаются следующие параметры:
−
усилие, воздействующее на трубу в механизме подачи под давлением гидравлической
жидкости; для этого в программное обеспечение введен переводной коэффициент;
−
давление технологической жидкости, используемой для восстановления работоспособ-
ности скважины;
−
температура технологической жидкости;
−
угловое перемещение в перерасчете на глубину спуска/подъема. В устройстве преду-
смотрено эквивалентное соотношениеуглового перемещения к глубине спуска/подъема –
360°:1 м. Это соотношение обеспечивается конструктивными размерами звездочки механизма
подачи (длина окружности и др.) и соблюдением условий, исключающих проскальзывание
(пробуксовывание) трубы относительно механизма подачи;
−
скорость движения трубы.
На нижней панели устройства расположены кнопки, для переключения отображения па-
раметров давления и усилия, глубины, температуры и введения команд управления.
Лист № 2
всего листов 5
Устройство обеспечивает:
–
измерение параметров колтюбингового процесса;
–
отображение значений измеряемых величин на табло базового устройства;
–
хранение данных в запоминающем устройстве с возможностью их просмотра и
анализа;
–
вывод текущих значений параметров технологического процесса и результатов
протоколирования на монитор персонального компьютера с использованием программных
средств обработки данных.
ройствам ого-
Программное обеспечение
НаименованиеИдентифика-Номерверсии Цифровойиденти- Алгоритм вычис-
программногоционноена- (идентификаци- фикатор програм- ления цифрового
обеспеченияименованиеонныйномер) многообеспечения идентификатора
программного программного(контрольная сумма программного
обеспеченияобеспеченияисполняемого кода)обеспечения
Программное
обеспечение пре-
образователя
н
уст-
Kolvs-АЕ6FCRC 16
функционального
«УРАН-НТ»
Защита программного обеспечения преобразователей от непреднамеренных и преднаме-
ренных изменений соответствует уровню А по МИ 3286-2010.
Метрологические и технические характеристики
Наименование технических характеристик
1
Диапазон преобразования силы, кН (тс)
Диапазон измерения давления технологической жидкости, МПа
Диапазон измерения температуры технологической жидкости, °C
Значение
2
0 – 400 (0 – 40)
0 – 40
От минус 40 до плюс 85

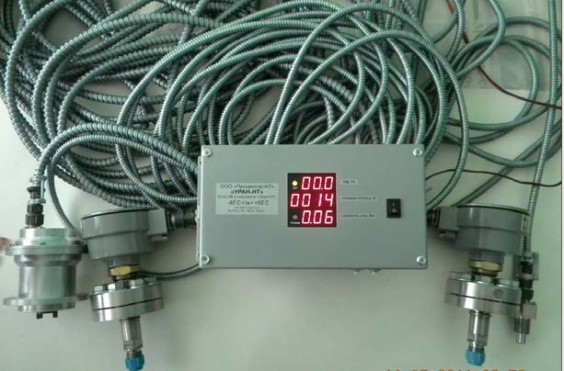

Рисунок 1 – Внешний вид устройства
Место нанесения
поверительного
клейма
Место нанесения
поверительного
клейма
Лист № 3
всего листов 5
±
5,0
±
5,0
±
2,5
12
Диапазон преобразования углового перемещения датчика глуби-
±
360
°×
n, где n –количест-
ныво оборотов (от 0 до 5999)
Пределы допускаемой приведенной погрешности измерения
давления к диапазону измерения, %, не более
Пределы допускаемой приведенной погрешности преобразова-
ния силы к диапазону измерения, %, не более
Пределы допускаемой приведенной погрешности измерения
температуры к диапазону измерения, %, не более
Пределы допускаемой приведенной погрешности преобразова-
ния углового перемещения к нормирующему значению, %
±
2,0
(нормирующеезначениесоответствуетноминальному,равному360
°
)
Диапазон показаний скорости движения трубы, м/с0 – 0,6
Потребляемая мощность, Вт, не более 30
Условия эксплуатации:
−
относительная влажность при температуре 35 °C ,%
до 95
−
атмосферное давление, кПа
86,0 – 106,7
−
напряжение питания, постоянное, В
21,6 – 26,4
−
температура окружающего воздуха, ºС
−
для базового устройства, для датчиков давления,
От минус 40 до плюс 55
датчика глубины
−
для датчика температуры
От минус 40 до плюс 85
Маркировка взрывозащиты:
−
базового устройства
[Exia] IIB в комплекте
«УРАН-НТ»
−
датчика глубины
0ExiaIIBT5 в комплекте
«УРАН-НТ»
−
датчика давления
0ExiaIIBT Х
−
датчика температуры
0ExiaIIBT5 в комплекте
«УРАН-НТ»
Масса базового устройства, кг, не более2,0 кг
Габаритные размеры базового устройства, мм, не более 270х140х60
Средняя наработка на отказ, ч, не менее 10 000
Средний срок службы, лет, не менее 8
Знак утверждения типа
Наносится на маркировочную табличку лицевой панели базового устройства методом
шелкографии; на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Обозначение
3.866.030
Наименование
Базовое устройство
Количество
1 шт.
3853.011
3.853.021
4.853.420
Запоминающее устройство1 шт.
Датчик глубины1 шт.
Кабель подключения к датчику глубины1 шт.
3.042.006 Датчик температуры 1 шт.
4.853.421 Кабель подключения датчика температуры 1 шт.
Датчик давления МС2000 2 шт.
Лист № 4
всего листов 5
3.866.030РЭ
1 экз.
3.866.030РО
1 экз.
3.866.030-1 МП
1 экз.
2 экз .
Обозначение
4.853.422
Наименование
Кабель подключения датчика давления D1, ГИВ
Количество
1 шт.
4.853.423
3.558.014
Кабель подключения датчика давления D2 1 шт.
Блок связи с ЭВМ ( устройство согласующее) 1 шт.
3.853.424Кабель связи с ЭВМ1 шт.
3.853.425
3.866.030Э4
1 шт.
1 шт.
Кабель источника питания
Схема соединений устройства
Руководство по эксплуатации «Устройство мно-
гофункциональное «УРАН-НТ»
Руководство оператора «Обработка данных мо-
ниторинга колтюбингового процесса»
Методика поверки «Устройство многофункцио-
нальное «УРАН-НТ»
ДАРИ
406233.001РЭ
ДАРИ
406233.001ПС
Руководство по эксплуатации «Датчик давления
МС2000»
Паспорт «Датчик давления МС2000»
Программное обеспечение
1 диск
Поверка
осуществляется в соответствии с документом по поверке ««Устройство многофункциональное
«УРАН - НТ». Методика поверки 3.866.030-1 МП».
Перечень основных средств поверки (эталонов): калибратор-измеритель нормирован-
ных сигналов ЗМ3001, ВПИ 25 мА,
±
(0,02 % измеряемого тока +2 ед. мл. р.), разрешающая
способность 1 мкА; магазин сопротивления измерительный МСР-60М, от 0,01 до 1000 Ом,
класс точности 0,02/2*10
-5
.
Сведения о методиках (методах) измерений
Метод измерений температуры изложен в руководстве по эксплуатации 3.866.030РЭ
««Устройство многофункциональное «УРАН-НТ»».
Нормативные и технические документы, устанавливающие требования к устройству
многофункциональному «УРАН-НТ»
1.ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений
температуры»
2.ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общегосударствен-
ная поверочная схема для средств измерений избыточного давления до 250 МПа
3.ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования
безопасности.»
4.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических про-
цессов. Общие технические условия».
5.ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие
требования.»
6.ГОСТ Р 51330.10-99 «Электрооборудование взрывозащищенное. Часть 11. Искро-
безопасная электрическая цепь i.»
7.Правила устройства электроустановок (гл. 7.3 ПУЭ)
Лист № 5
всего листов 5
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений -
Осуществление производственного контроля за соблюдением уста-
новленных законодательством Российской Федерации требований промышленной безопасности к экс-
плуатации опасного производственного объекта
.
Изготовитель
Общество с ограниченной ответственностью «Процессор-НТ»
(ООО «Процессор-НТ»)
Юридический адрес:
Ленинский проспект, д. 160а, г. Воронеж, 394063
Почтовый адрес:
Ленинский проспект, д. 160а, г. Воронеж, 394063
тел. /факс: (473) 224-09-12; тел. (473) 220-61-66
E-mail: micromed@mail.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУ «Воронежский ЦСМ». Ре-
гистрационный номер 30061-10.
394018, г. Воронеж, ул. Станкевича, д. 2;
Тел./факс (473) 220 77 29,
E-mail : mail@csm.vrn.ru
Web: www.csm-vrn.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н. Крутиков
М.п.«____» ______________ 2011г
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 33189-08 | Комплексы компьютерные многофункциональные для исследования ЭЭГ, ВП и ЭМГ | Нейрон-Спектр-1, Нейрон-Спектр-2, Нейрон-Спектр-3, Нейрон-Спектр-4, Нейрон-Спектр-4/П, Нейрон-Спектр-4/ВП, НЕЙРО-ЭМГ-Микро | ООО "Нейрософт", г.Иваново | 1 год | Перейти |
| 49587-12 | Системы многофункциональные измерительные информационные | МИИС-1 | ЗАО "Фирма "Электроника-Бизнес-Сервис" (ЭлБиС), г.Снежинск | 1 год | Перейти |
| 54849-13 | Устройства для измерений углов установки колес и положения осей автотранспортных средств | AXIS 10, AXIS 200, AXIS 500, AXIS 50LM | Фирма "HAWEKA AG", Германия | 1 год | Перейти |
| 27771-04 | Счетчики статические трехфазные переменного тока активной энергии многофункциональные | MT42 | Фирма "Iskraemeco", Словения | 8 лет | Перейти |
| 57460-14 | Счетчики электрической энергии многофункциональные | Ресурс-Е4 | ООО НПП "Энерготехника", г.Пенза | 8 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
