Номер госреестра:
47246-11
Наименование СИ:
Установки поверочные
Обозначение типа:
Эспиро
Производитель:
ЗАО "Руднев-Шиляев", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43233
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные «Эспиро»
Назначение средства измерений
Установки поверочные «Эспиро» предназначены для поверки спирометров, спироана-
лизаторов, пневмотахометров и других приборов используемых для измерения параметров
внешнего дыхания.
Описание средства измерений
Принцип действия установок поверочных «Эспиро» основан на формировании и изме-
рении параметров внешнего дыхания (ПВД).
Установки выполняют следующие функции:
−
формирование одиночного форсированного выдоха;
−
формирование одиночного глубокого выдоха;
−
формирование одиночного форсированного выдоха с последующим вдохом;
−
формирование глубокого выдоха с последующим вдохом;
−
формирование (от 1 до 9) спокойных циклов «вдохов-выдохов» с форсированным
выдохом с последующим вдохом;
−
формирование (от 1 до 9) спокойных циклов «вдохов-выдохов» с глубоким выдохом
с последующим вдохом;
−
измерение параметров выдоха;
−
результаты поверки заносятся в архив и могут быть распечатаны.
Состав установок:
−
блок компрессорный «Эспиро-БК» (далее по тексту «Эспиро-БК»), являющийся
источником выдоха специальной формы с высокой повторяемостью параметров;
−
блок измерительный «Эспиро-БИ» (далее по тексту «Эспиро-БИ»), обеспечиваю-
щий измерение параметров выдоха;
−
программное обеспечение «Эспиро».
Программное обеспечение устанавливается на компьютер (ПК) характеристики которо-
го должны быть не хуже указанных ниже:
−
IBM PC-совместимый компьютер;
−
Процессор типа Intel Pentium I или выше;
−
Объём ОЗУ не менее 32 Мб;
−
Операционная система Windows-98 или выше;
−
Необходимый свободный объём на жестком диске ПК для программного обеспе-
чения «Эспиро» не менее 100 Мб.

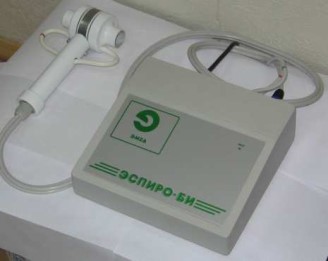

Общий вид установок поверочных «Эспиро»приведен на рисунке:
Рисунок 1
Рисунок 2
Программное обеспечение встроено в измерительный блок «Эспиро-БИ», который
защищен от несанкционированного вмешательства специальными пломбами (стикерами).
Конструктивно составные части установки выполнены в неразборном корпусе, что
полностью исключает возможность несанкционированного вмешательства в их работу.
При этом уровне не требуется специальных средств защиты программного обеспечения
установки и измеренных данных от преднамеренных изменений.
Программное обеспечение «Эспиро»:
−
управляет «Эспиро-БК» (формирует комплекс спокойного и форсированного выдо-
ха);
−
рассчитывает и выдает 8 ПВД на экран ПК;
−
проводит приведение измеренных Эспиро-БИ параметров к реальным условиям ок-
ружающей среды путем введения коррекции объемного расхода по температуре и давлению.
лист № 2
всего листов 6
Описание работы «Эспиро-БК»
По команде с ПК включается компрессор. Компрессор обеспечивает накачку блока на-
копительных емкостей до определенного давления. Давление контролируется датчиком DMP
331, (Госреестр № 44736-10). Блок формирования вдохов-выдохов создает заданное с ПК коли-
чество циклов спокойных вдохов-выдохов и направляет воздух, создающий эффект дыхания, на
поверяемое СИ через выходное устройство.
После совершения циклов спокойного дыхания, блок формирования вдохов – выдохов
создает форсированный (или плавный) выдох, путем выпуска воздуха из блока накопительных
емкостей через выходное устройство. Блок управления представляет собой микропроцессорное
устройство и организует связь функциональных узлов «Эспиро-БК» между собой, а также осу-
ществляет связь «Эспиро-БК» с ПК.
Описание работы «Эспиро-БИ»
«Эспиро-БИ» предназначен для измерения объемного расхода воздуха. Преобразова-
тель расхода (ПР) – трубка Флейша – преобразует расход воздуха в разность давлений. Датчик
давления дифференциальный DUXL05D (градуируется на государственном первичном эталоне
единиц объемного и массового расходов газа ГЭТ 118-06 в процессе калибровки поверочной
установки «Эспиро») преобразует разность давлений в электрический аналоговый сигнал (на-
пряжение). Аналогово-цифровой преобразователь (АЦП) преобразует напряжение в 16-ти раз-
рядный цифровой код. Микропроцессор сохраняет принятый с АЦП цифровой код и по интер-
фейсу (И) передает их в ПК.
Для формирования протокола поверки, поверяемого СИ применяется вспомогательное
приложение «Эспиро-Т».
Места для пломбировки установки в целях предотвращения несанкционированной на-
стройки и вмешательства приведены на рисунке 2.
Места плом-
бировки
лист № 3
всего листов 6
приведены в табли-
Идентификационные данные ПО и уровень защиты ПО установки
це 1:
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционноена-
именование
программного
обеспечения
Номерверсии
(идентификаци-
онныйномер)
программного
обеспечения
Цифровойиденти-
фикатор программ-
ногообеспечения
(контрольная сумма
исполняемого кода)
«Эспиро»
ESpiro.exe
«Эспиро»
Версия 1.0
2c43c2055919ebe1cb
ed6df9e12024a94ac65
4f775a021eb693b3f93
1c984fc5
Уровеньзащиты
программного обес-
печения от непред-
намеренных и пред-
намеренных измене-
ний
А
дм
3
/с(л/с)
± 0,02
%
± 1,0
%
± 1,0
%
± 0,4
± 0,2
Метрологические и технические характеристики
Таблица 2
НаименованиеРазмерностьЗначение
Характеристики блока измерительного «Эспиро-БИ»
Диапазон измерений объемных расходов дм
3
/с(л/с) от 0,1 до 15
Диапазон измерений объема дм
3
(л) от 0,1 до 10
воздух
Поверочная среда
Пределы допускаемой основной абсолютной по-
грешности установки при измерении объемного
расхода в диапазоне от 0,1 до 2 дм
3
/с (л/с)
Пределы допускаемой основной относительной
погрешности установки при измерении объемно-
го расхода в диапазоне от 2 до 15 дм
3
/с (л/с)
Пределы допускаемой относительной погрешно-
сти установки при вычислении объема
Дополнительная погрешность установки при из-
менении температуры окружающей среды
Пневматическое сопротивление (на 10 дм
3
/с (л/с))
Па
от 400 до 700
Дифференциальный датчик давления DUXL05D
кПаОт 0 до 1,245
%± 0,1
Рабочий диапазон давлений
Пределы допускаемой приведеннойпогрешно-
сти датчика давления от диапазона измерения
Выходное напряжение
Напряжение питания
ВОт 0 до 0,022
В 4,5
Характеристики блока компрессорного «Эспиро-БК»
Диапазон воспроизводимого объемного расходадм
3
/с(л/с)от 0,1 до 15
Нестабильность воспроизводимых ПВД % ± 0,5
Датчик избыточного давления DMP-331
от 4 до 4000
Рабочий диапазон давленийкПа
Пределы допускаемой основной приведенной
погрешности датчика давления от диапазона из-%
мерения
Выходное напряжение В
Напряжение питания В
От 0 до 5
От 14 до 36
дм
3
(л)
От 3,2 до 4,8
От 2,8 до 4,2
От 5,6 до 8,4
От 4 до 6
дм
3
/с(л/с)
От 2,4 до 3,6
дм
3
/с(л/с)
От 4 до 6
лист № 4
всего листов 6
НаименованиеРазмерностьЗначение
Параметры глубокого плавного дыхания
Жизненная емкость легких (ЖЕЛ)Дм
3
(л)От 6,4 до 9,6
Параметры глубокого форсированного дыхания
дм
3
(л)
дм
3
/с(л/с)
От 6,4 до 9,6
дм
3
/с(л/с)
дм
3
/с(л/с)
Форсированная жизненная емкость легких
(ФЖЕЛ)
Объем форсированного выдоха за первую секун-
ду (ОФВ1)
Пиковая объемная скорость (ПОС)
Максимальная объемная скорость при выдохе 25
% воздуха (МОС25)
Максимальная объемная скорость при выдохе 50
% воздуха (МОС50)
Максимальная объемная скорость при выдохе 75
% воздуха (МОС75)
Средняя объемная скорость при выдохе в диапа-
зоне 25-75 % (СОС25-75)
Напряжение питания
Частота питания
Уровень шума, не более
Общие характеристики
В
Гц
дБ
220
+22
-22
50 ± 1
50
Вт 10
400
мм 210х230х80
310х360х590
Потребляемая мощность, не более:
- «Эспиро-БИ»
- «Эспиро-БК»
Габаритные размеры, не более
- «Эспиро-БИ»
- «Эспиро-БК»
Масса, не более
- «Эспиро-БИ»
- «Эспиро-БК»
Средняя наработка на отказ не менее
Средний срок службы не менее
кг 2,5
25
ч11 000
лет 10
Условия эксплуатации
°С
от плюс 10 до плюс 35
Температура окружающего воздуха и рабочей
среды
Относительная влажность воздуха
Атмосферное давление
% от 30 до 80
кПа от 84 до 106,7
Примечание:
ПВД – параметры внешнего дыхания (ЖЕЛ, ФЖЕЛ, ОФВ1, ПОС, МОС25, МОС50, МОС75,
СОС25-75)
Знак утверждения типа
наносится на маркировочную табличку, которая находится на корпусе установки поверочной
«Эспиро» фотохимическим способом и в центр титульных листов руководства по эксплуатации,
формуляра и паспорта типографским способом.
РДФК.941324.001 РЭ
1 экз.
лист № 5
всего листов 6
Комплектность средства измерений
Комплект поставки установок поверочных «Эспиро» соответствует таблице 3.
Таблица 3
Наименование, тип
Количест-
во
Обозначения
Примечание
ТУ
4213-001-62168661-11
(РДФК.411529.001.ТУ)
ПЭВМ постав-
ляется по требо-
ванию заказчика
1 шт.
1 шт.
1 диск СD
1 экз.
1 экз.
РДФК.941324.001 ФО
1 экз.
РДФК.941324.001 ПС
1)Установка поверочная «Эспиро»
- «Эспиро-БИ»;
- «Эспиро-БК»;
- программное обеспечение
2) Установки поверочные «Эспи-
ро». Руководство по эксплуата-
ции
3) Установки поверочные «Эспи-
ро». Формуляр
4) Установки поверочные «Эспи-
ро». Паспорт
5) Инструкция. ГСИ. Установки
поверочные «Эспиро». Методи-
ка поверки
РДФК.941324.001 МП
Поверка
осуществляется по документу «Инструкция. ГСИ. Установки поверочные «Эспиро». Методика
поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 16 мая 2011 г.
Основные средства поверки:
−
государственный первичный эталон единиц объемного и массового расходов газа
ГЭТ 118-06, диапазон измерений от 3х10
-3
до 1х10
4
, СКО не превышает 3,5х10
-4
, НСП не пре-
вышает 4х10
-4
:
·
эталонная установка ЭУ-3 государственного первичного эталона единиц объем-
ного и массового расходов газа ГЭТ 118-06, диапазон расхода от 0,003 до 6 м
3
/ч, погрешность
микросопел ± 0,25 %;
·
эталонная установка ЭУ-2 государственного первичного эталона единиц объем-
ного и массового расходов газа ГЭТ 118-06, диапазон расхода
о
т 2 до 10 000 м
3
/ч, погрешность
сопел ± 0,25 %;
−
барометр мембранный М67 с диапазоном измерений от 80 до 120 кПа; погрешность
измерений ± 0,1 кПа, ТУ 2504-1797-75;
−
психрометр
ВИТ-2
, диапазон измерений влажности воздуха от 20 до 90 %, диапазон
измерения температуры от плюс 15 до плюс 40
0
С, цена деления шкалы 0,2
0
С;
−
портативный термогигрометр ИВТМ-7М с диапазоном измерений от минус 20 до
плюс 60
0
С, абсолютная погрешность измерения температуры ± 0,2 %;
Допускается использование других средств измерений с техническими характеристи-
ками не хуже указанных.
Сведения о методиках (методах) измерений
Содержатся в документе РДФК.941324.001 РЭ: «Установки поверочные «Эспиро». Ру-
ководство по эксплуатации».
лист № 6
всего листов 6
Нормативные документы, устанавливающие требования к установкам поверочным «Эс-
пиро»
1. ГОСТ Р 8.618-2006 Государственная поверочная схема для средств измерений объ-
емного и массового расхода газа.
2. ТУ 4213-001-62168661-11 Технические условия. Установки поверочные «Эспиро».
Рекомендация по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а так же иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям.
Изготовитель
ЗАО «РУДНЕВ-ШИЛЯЕВ», Россия, 127055, г. Москва, ул. Сущевская, д. 21 Тел/факс:
(495) 787-6367; 787-6368 e-mail: adc@rudshel.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийначно-
исследовательский институт расходометрии». Регистрационный номер 30006-09. Юридиче-
ский адрес: 420088 г. Казань, ул.2-я Азинская, 7А. Тел.(843)272-70-62 Факс 272-00-32 e-mail:
vniirpr@bk.ru
В.Н. Крутиков
Заместитель
Руководителя Федерального
агентства
М.П. «____» __________ 2011.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29782-10 | Установки аэродинамические | АУ-2 | АО "Экологические сенсоры и системы" (ЭКСИС), г.Москва | 1 год | Перейти |
| 45462-10 | Установки для калибровки акселерометров ударом | K9525C | Фирма "The Modal Shop, Inc.", США | 1 год | Перейти |
| 80539-20 | Установки для измерений габаритных размеров грузов | СканТрек-2100 | Общество с ограниченной ответственностью "Интерфейс" (ООО "Интерфейс"), г. Сыктывкар | 1 год | Перейти |
| 12915-91 | Установки измерительные | К2С-62 | Приборостроительный завод, г.Махачкала | 1 год | Перейти |
| 32159-06 | Установки поверочные автоматизированные | УПСГ-2500 | ОАО "КОЭЗ "Прибор", г.Казань | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
