Untitled document
Приложение к свидетельству № 43180
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы цепей векторные E5061B
Назначение средства измерений
Анализаторы цепей векторные E5061B (далее - анализаторы) предназначены для из-
мерений комплексных S-параметров двух- и четырехполюсных устройств в коаксиальных
трактах.
Описание средства измерений
Конструктивно анализатор выполнен в виде моноблока настольного исполнения, в ко-
тором расположены приемник опорного и измеряемого сигналов, синтезатор (синтезаторы)
частоты (СЧ), модулятор, направленный ответвитель, процессор обработки и управления. Для
разработки прикладных программ используется встроенный язык VBA (Visual Basic for
Applications). На передней панели анализатора расположены: цветной индикатор 10,4”, кла-
виши для выбора требуемых режимов работы и установки параметров, измерительные порты.
На задней панели анализатора расположены: входной и выходной разъемы опорной частоты
10 МГц, разъемы для подключения клавиатуры, манипулятора «мышь», принтера, внешнего
монитора, разъемы USB, GP-IВ и LAN интерфейсов.
Принцип действия анализаторов основан на раздельном измерении параметров падаю-
щего и отраженного СВЧ сигнала от исследуемого объекта. В своём составе анализатор со-
держит СЧ, двухканальный приёмник с двумя опорными смесителями и блок измерений S-
параметров. СЧ формирует высокостабильный по амплитуде и частоте сигнал в диапазоне ра-
бочих частот.
В анализаторах реализована коррекция системной нестабильности, поддерживаются
модули электронной калибровки.
Анализаторы комплектуются одной из опций:

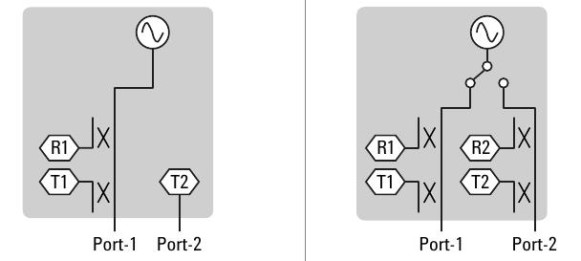

- опция 115 (E5061B-115), 135 (E5061B-135) – 2 измерительных порта, 1 внутренний
опорный приемник на 1-м измерительном порту, 1 внутренний приемник падающего сигнала
на каждый измерительный порт (анализатор измеряет только коэффициенты передачи и отра-
жения), рисунок 1;
- опция 215 (E5061B-215), 235 (E5061B-235) – 2 измерительных порта, 1 внутренний
опорный приемник на каждый измерительный порт, 1 внутренний приемник падающего сиг-
нала на каждый измерительный порт (анализатор измеряет полную матрицу S-параметров),
рисунок 1.
Рисунок 1

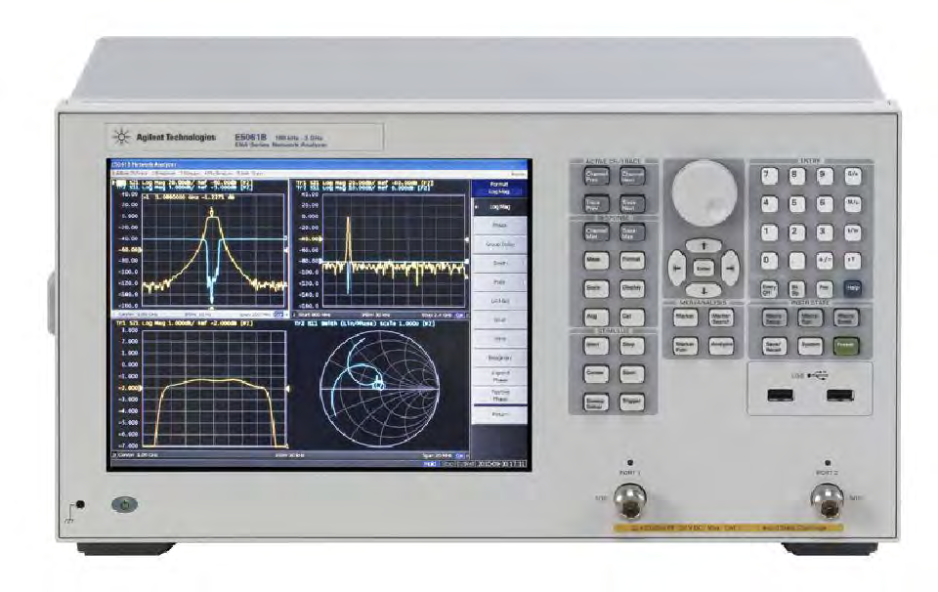

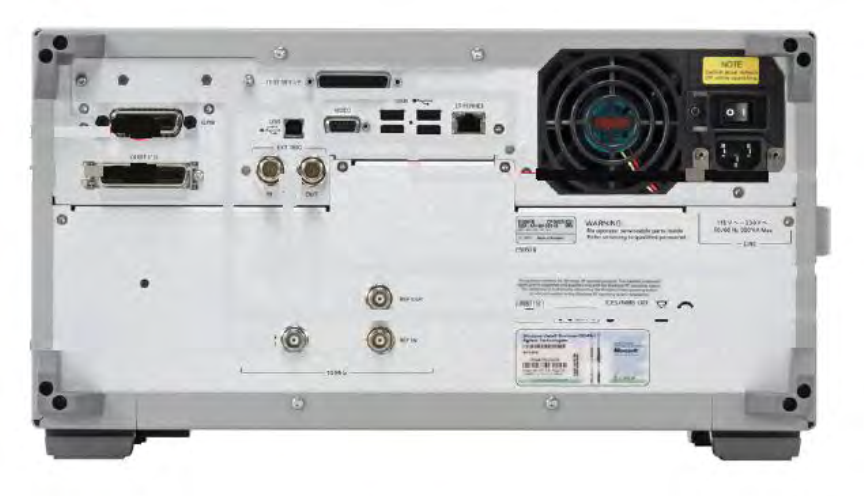

Внешний вид анализатора и схема пломбировки от несанкционированного доступа
приведены на рисунках 2 - 3.
Лист № 2
Всего листов 6
Маркировка анализатора указана вверху на передней панели, а также сзади в виде на-
клейки с указанием типа, заводского номера и фирмы-производителя.
Рисунок 2
Программное обеспечение
Программное обеспечение (ПО) является встроенным (неотъемлемой частью анализа-
тора) и влияет на погрешности измерений модуля и фазы коэффициента передачи и на по-
грешности измерений модуля и фазы коэффициента отражения.
Рисунок 3.
Примечание * - места пломбировки от несанкционированного доступа.
*
Наимено-
вание ПО
2.11.0.0
Лист № 3
Всего листов 6
Уровень защиты ПО:
- от преднамеренного изменения – автоматическое распознание соответствия файла ПО
модификации анализатора;
- от непреднамеренного изменения – не требуется специальной защиты.
Метрологически значимая часть ПО анализаторов представляет программный про-
дукт «Network Analyser».
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Таблица 1
Идентификаци- Номер версии Цифровой идентификатор Алгоритм вычис-
онное наимено- (идентификаци- ПО (контрольная сумма ления идентифи-
вание ПО онный номер) ПО исполняемого кода) катора ПО
NetworkNetworkE8E904E6C84770EDDC9E
Analyser Analyser.exe 3C16367DF8BC
MD5
Влияние метрологически значимой части ПО на метрологические характеристики
анализаторов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО анализатора и измеренные данные достаточно
защищены с помощью специальных средств защиты от преднамеренных изменений. Защита
ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по
МИ 3286-2010.
от 100 кГц до 1,5·10
6
от 100 кГц до 3·10
6
± 7·10
-6
± 0,1
± 0,2
± 3,0
± 10
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
Значение характеристики
Наименование параметра или характеристики
Диапазон рабочих частот:
- для E5061B-115, E5061B-215
- для E5061B-135, E5061B-235
Пределы допускаемой относительной погрешности по частоте
опорного кварцевого генератора
Диапазон установки фильтра ПЧ, Гц
от 1 до 300·10
3
Уровень гармонических составляющих (при уровне мощности
выходного сигнала 5 дБ/мВт
1)
), дБс
2)
, не болееминус 25
Уровень негармонических составляющих (при уровне мощности
выходного сигнала 5 дБ/мВт
1)
), дБс
2)
, не более
минус 25
от минус 40 до 10
от минус 40 до 5
от минус 40 до 5
± 3,0
Диапазон установки мощности выходного сигнала синтезатора
частот (в диапазоне частот), дБ/мВт
1)
:
- от 100 до 300 кГц
- свыше 300 кГц до 1,5 ГГц для E5061B-115, E5061B-215
- свыше 300 кГц до 3 ГГц для E5061B-135, E5061B-235
Пределы допускаемой абсолютной погрешности установки мощ-
ности источника выходного сигнала синтезатора частот, дБ
Пределы допускаемой абсолютной погрешности измерений моду-
ля коэффициента передачи
S
21
и
S
12
при
S
11
и
S
22
ис-
следуемого устройства не более минус 35 дБ и значениях
S
21
и
S
12
, для диапазона частот, дБ:
от 100 до 300 кГц:
- от 10 до 0 дБ
- от 0 до минус 30 дБ
- от минус 30 до минус 70 дБ
- от минус 70 до минус 80 дБ
± 0,08
± 0,1
± 1,2
± 7,6
± 0,5
± 0,8
± 27
± 0,5
± 0,7
± 8,4
± 0,45
± 0,6
± 2,5
± 15,8
± 0,3
± 0,8
± 2,0
± 0,4
± 1,0
± 3,3
± 1,8
± 3
± 2,3
± 4
Лист № 4
Всего листов 6
Значение характеристики
± 0,07
± 0,09
± 0,37
± 2,0
Наименование параметра или характеристики
от 300 кГц до 10 МГц:
- от 10 до 0 дБ
- от 0 до минус 30 дБ
- от минус 30 до минус 70 дБ
- от минус 70 до минус 90
от 10 МГц до 1,5 ГГц для E5061B-115, E5061B-215 и 3 ГГц для
E5061B-135, E5061B-235:
- от 10 до 0 дБ
- от 0 до минус 30 дБ
- от минус 30 до минус 70 дБ
- от минус 70 до минус 90 дБ
Пределы допускаемой абсолютной погрешности измерений фазы
коэффициента передачи
S
21
и
S
12
при
S
11
и
S
22
иссле-
дуемого устройства не более минус 35 дБ и значениях
S
21
и
S
12
, для диапазона частот, º:
от 100 до 300 кГц:
- от 10 до 0 дБ
- от 0 до минус 30 дБ
- от минус 30 до минус 70 дБ
от 300 кГц до 10 МГц:
- от 10 до 0 дБ
- от 0 до минус 30 дБ
- от минус 30 до минус 70 дБ
от 10 МГц до 1,5 ГГц для E5061B-115, E5061B-215 и 3 ГГц для
E5061B-135, E5061B-235:
- от 10 до 0 дБ
- от 0 до минус 30 дБ
- от минус 30 до минус 70 дБ
- от минус 70 до минус 90 дБ
Пределы допускаемой абсолютной погрешности измерений моду-
ля коэффициента отражения
S
11
и
S
22
при значениях
S
11
и
S
22
, для диапазона частот, дБ:
от 100 кГц до 10 МГц:
- от минус 6 до минус 15 дБ
- от минус 15 до минус 25 дБ
- от минус 25 до минус 35 дБ
от 10 МГц до 1,5 ГГц для E5061B-115, E5061B-215 и 3 ГГц для
E5061B-135, E5061B-235:
- от минус 6 до минус 15 дБ
- от минус 15 до минус 25 дБ
- от минус 25 до минус 35 дБ
Пределы допускаемой абсолютной погрешности измерений фазы
коэффициента отражения
S
11
и
S
22
при значениях
S
11
и
S
22
для диапазона частот, º:
от 100 кГц до 10 МГц:
- от минус 6 до минус 15 дБ
- от минус 15 до минус 21 дБ
от 10 МГц до 1,5 ГГц для E5061B-115, E5061B-215 и 3 ГГц для
E5061B-135, E5061B-235:
- от минус 6 до минус 15 дБ
- от минус 15 до минус 21 дБ
Лист № 5
Всего листов 6
Наименование параметра или характеристикиЗначение характеристики
Средний уровень собственных шумов в диапазоне частот, дБ/мВт:
для полосы пропускания 3 кГц:
- от 100 до 300 кГцминус 70
- свыше 0,3 до 1 МГцминус 80
- свыше 0,001 до 1,5 ГГц для E5061B-115, E5061B-215
и 3 ГГц для E5061B-135, E5061B-235минус 85
для полосы пропускания 10 Гц:
- от 100 до 300 кГцминус 95
- свыше 0,3 до 1 МГц минус 105
- свыше 0,001 до 1,5 ГГц для E5061B-115, E5061B-215
и 3 ГГц для E5061B-135, E5061B-235минус 110
Количество измерительных портов 2
Тип соединителя50 Ом, тип N, гнездо
Параметры питания от сети переменного тока:
- частота, Гцот 47 до 63
- напряжение, В от 90 до 132
Максимальная потребляемая мощность, В·А, не более 300
Рабочие условия эксплуатации:
- температура окружающего воздуха, °Сот 5 до 40
- относительная влажность при температуре воздуха до 29 °С (без
конденсата), %от 20 до 80
- атмосферное давление, мм рт. ст.
750
30
Габаритные размеры (длина
высота
ширина), мм, не более
296 x 235 x 432
Масса, кг, не более 14
Примечания
1)
– дБс обозначает дБ относительно уровня основной гармоники выходного сигнала;
2)
– дБ/мВт обозначает дБ относительно 1 мВт.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуа-
тационной документации и на лицевую панель анализатора методом наклейки.
Комплектность средства измерений
Комплект поставки включает: анализатор цепей векторный E5061B опциями 115,
135, 215, 235 по заказу); комплект мер для калибровки: 85032F (допускается использование
других мер калибровки, имеющих метрологические и технические характеристики не хуже
характеристик указанного комплекта мер для калибровки в используемом анализаторе типе
соединителей); комплект эксплуатационной, методика поверки.
Поверка
осуществляется по документу «Инструкция. Анализаторы цепей векторные E5061B фирмы
«Agilent Technologies», Малайзия. Методика поверки», утвержденному руководителем ГЦИ
СИ ФГУ «32 ГНИИИ Минобороны России» 16.05.2011 г.
Основные средства поверки:
- комплект измерительный соединителей коаксиальных КИСК-7 (регистрационный но-
мер 9864-85) (пределы допускаемой абсолютной погрешности измерений
0,02 мм);
- частотомер электронно-счетный Ч3-66 (регистрационный номер 9273-85) (диапазон
измерений частоты от 10 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности
измерений частоты ± 5·10
-7
);
- стандарт частоты рубидиевый FS 725 (регистрационный номер 28204-04) (номиналь-
ные значения частот выходного сигнала 1; 1
10
5
; 1
10
6
; 5
10
6
Гц, пределы допускаемой
относи-тельной погрешности по частоте в межповерочный интервал времени 1 год ± 3,65
10
-
10
);
Лист № 6
Всего листов 6
- компаратор частотный Ч7-308А/1 (регистрационный номер 27253-09) (номинальные
значения частот измеряемых сигналов 5; 10; 100 МГц, предел допускаемого среднего квадра-
тического относительного двухвыборочного отклонения частоты, вносимого компаратором на
интервале времени измерений 1 с при полосе пропускания 3 Гц 7,0
10
-14
);
- анализатор спектра ВЧ и СВЧ диапазонов E4411B (регистрационный номер 23670-08)
(диапазон рабочих частот от 9 кГц до 26,5 ГГц, пределы допускаемой абсолютной погрешно-
сти измерений мощности
1,5 дБ);
- ваттметр поглощаемой мощности М3-90 (регистрационный номер 11480-88) (диапа-
зон рабочих частот от 0,02 до 18 ГГц, диапазон измерений мощности от 1·10
-4
до 1 Вт, преде-
лы допускаемой относительной погрешности измерений мощности
(4 ÷ 6) %);
- установка для измерения ослабления и фазового сдвига образцовая ДК1-16 (регистра-
ционный номер 9180-83) (диапазон рабочих частот от 100 кГц до 18 ГГц, диапазон измеряе-
мых ослаблений от 0 до 140 дБ, пределы допускаемой абсолютной погрешности измерений
ослабления
0,25 дБ);
- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (регистрационный
номер 36021-07), номинальные значения КСВН: 1,0; 1,2; 1,4; 2,0; пределы допускаемой отно-
сительной погрешности измерений КСВН: ± 1 % для КСВН
1,4; ± 1,5 % для КСВН = 2,0;
± 2 % для КСВН = 3,0; пределы допускаемой абсолютной погрешности измерений фазы коэф-
фициента отражения: ± 1
для КСВН
2,0; ± 1,5
для КСВН = 1,4; ± 2
для КСВН = 1,2).
Сведения о методиках (методах) измерений
Анализаторы цепей векторные E5061B. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализатору
цепей векторному E5061B
Анализаторы цепей векторные E5061B. Руководство по эксплуатации.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям, осуществление мероприятий государственного контроля
(надзора), осуществление деятельности в области обороны и безопасности государства.
Изготовитель
Фирма «Agilent Technologies», Малайзия
Bayan Lepas, Free Industrial Zone, 11900 Penang, Malaysia
Заявитель
Общество с ограниченной ответственностью «Аджилент Текнолоджиз» (ООО
«Аджилент Текнолоджиз»), Москва
115054, г. Москва, Космодамианская наб., д. 52, Строение 1
Телефон: (495) 797-39-00, Факс: (495) 797-39-01
Испытательный центр
ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России».
141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583 99 23, Факс: (495) 583-99-48
Аттестат аккредитации № 30018-10 от 04.06.2010 г.
Заместитель Руководителя Федерального
агентства по техническому
регулированию и метрологии
В.Н. Крутиков
М.п.«____»_______________2011г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
Похожие средства измерения:
ГРСИ Наименование СИ Тип СИ Производитель МПИ Ссылка
63035-16 Анализаторы фотометрические YSI мод. 9300 и 9500 Фирма "YSI Inc.", США 1 год Перейти
18872-99 Анализаторы жидкости рефрактометрические РР НИИОП ВНЦ "ГОИ им.С.И.Вавилова", г.С.-Петербург 1 год Перейти
20746-00 Анализаторы влажности HMP228 Фирма "Vaisala Oy", Финляндия 1 год Перейти
58741-14 Анализаторы жидкости Teledyne мод. LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220 Фирма "Teledyne Analytical Instruments", США 1 год Перейти
19172-00 Анализаторы жидкости портативные Анион 7000 ООО НПФ "Инфраспак-Аналит", г.Новосибирск 1 год Перейти
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru


Поверка средств измерений
