Анализаторы параметров цепей векторные N9923A, ГРСИ 47219-11
Номер госреестра:
47219-11
Наименование СИ:
Анализаторы параметров цепей векторные
Обозначение типа:
N9923A
Производитель:
Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43179/1
об утверждении типа средств измерений
Лист № 1
Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы параметров цепей векторные N9923A
Назначение средства измерений
Анализаторы параметров цепей векторные N9923A (далее – анализаторы) предназначе-
ны для измерений S-параметров коаксиальных многополюсников (ослабление, модуль коэф-
фициента отражения, КСВН, фаза коэффициентов отражения и передачи, активная и реактив-
ная составляющие полного входного сопротивления), группового времени запаздывания,
электрической длины, расстояния до неоднородности, а также для измерений уровня СВЧ
мощности в комплекте с внешними сенсорными головками с интерфейсом USB.
Описание средства измерений
Конструктивно анализатор выполнен в виде моноблочного прибора портативного ис-
полнения. Анализатор включает в себя источник ВЧ сигнала, приемник опорного и измеряе-
мого сигналов, рефлектометр, устройство обработки и управления. На передней панели ана-
лизатора расположены: цветной жидкокристаллический индикатор, клавиши для выбора тре-
буемых режимов работы и установки параметров. На боковой панели анализатора расположе-
ны: разъемы USB, LAN, карты памяти формата micro SD, головных телефонов и источника
питания, а так же крышка аккумуляторного отсека. На верхней панели анализатора располо-
жены: СВЧ разъемы измерительных портов и опорных вход.
Принцип действия анализаторов (в режиме анализатора электрических цепей) основан
на раздельном измерении параметров проходящей, отраженной и падающей волн сигналов с
применением направленных ответвителей, на многократном преобразовании частоты пере-
страиваемым супергетеродинным приемником и индикации входных сигналов на экране жид-
кокристаллического индикатора в виде графика зависимости амплитуды сигнала от частоты в
прямоугольной системе координат.
Анализаторы обеспечивают управление всеми режимами работы и параметрами прибо-
ров как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование
и самодиагностирование.
В анализаторах реализована коррекция системной нестабильности, поддерживаются мо-
дули электронной калибровки.
Анализаторы комплектуются одной из опций:
N9923A-104 – предусматривает работу анализатора только в диапазоне частот от 2 МГц
до 4 ГГц;
N9923A-106 – предусматривает работу анализатора только в диапазоне частот от 2 МГц
до 6 ГГц;
Анализаторы могут иметь дополнительные опции:
N9923A-112 – предусматривает наличие встроенного калибратора, позволяющего про-
водить одно- или двухпортовую калибровку прибора в автоматическом режиме;
N9923A-112 – позволяет измерять комплексные коэффициенты S12 и S22, а так же про-
водить полную двухпортовую калибровку;
N9923A-302 – обеспечивает возможность работы с внешним датчиком мощности,
имеющим USB интерфейс. Датчик мощности не входит в комплект поставки;
N9923A-305 – программная опция измерения параметров антенн и кабелей;
N9923A-308 – программная опция «Векторный вольтметр».
Внешний вид анализатора с указанием места нанесения знака утверждения типа и мест
пломбировки от несанкционированного доступа приведен на рисунках 1 - 3. При оформле-
нии внешнего вида анализатора могут использоваться логотипы компаний «Agilent Tech-
nologies» или «Keysight Technologies».
Лист № 2
Всего листов 11

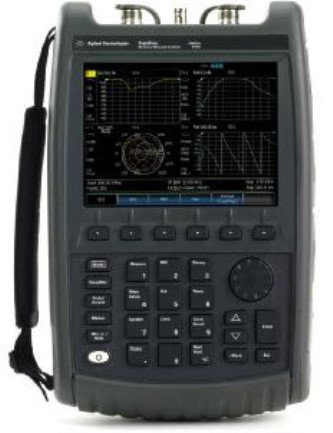

Рисунок 1 – Лицевая панель
Место нанесения
знака утверждения типа

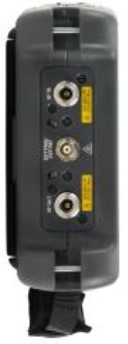

Рисунок 2 – Верхняя панель

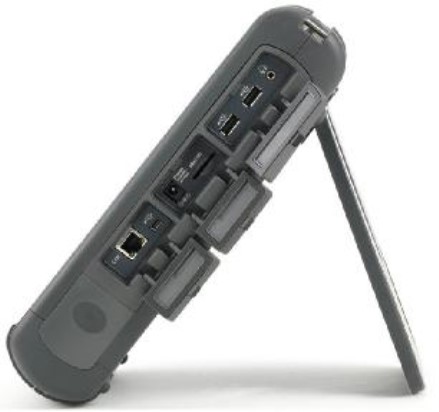

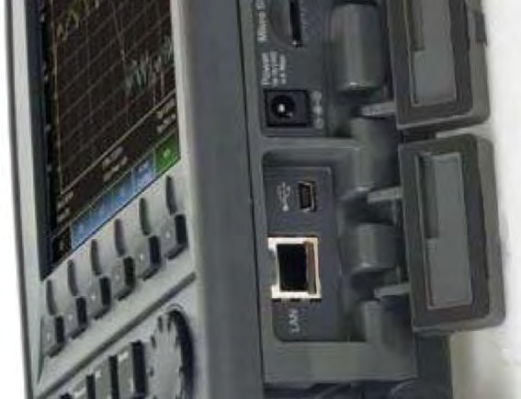

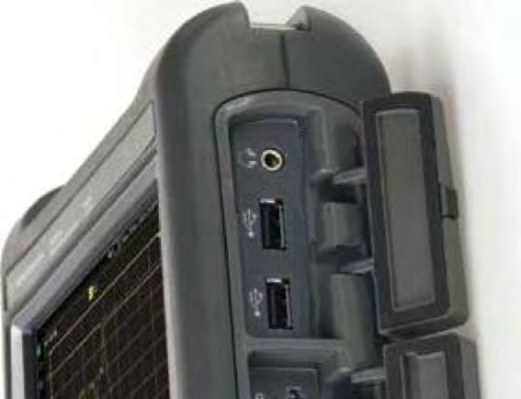

Рисунок 3 – Боковая панель
Место пломбировки от
несанкционированного
доступа
Лист № 3
Всего листов 11
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализаторов пред-
ставляет программный продукт KeySight N9923A Firmware.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
Таблица 1.
Идентифика-Номер версииЦифровой идентификатор ПО (кон-Алгоритм вычис-
ционное на- (идентифика-трольная сумма исполняемого кода) ления идентифи-
именование ционный но- катора ПО
ПОмер) ПО
Agilent
N9923AA.05.3445C52F55161B0C6C5601A4AA9A6546D1MD 5
Firmware
Влияние метрологически значимой части ПО на метрологические характеристики ана-
лизатора не выходит за пределы согласованного доступа.
Метрологически значимая часть ПО анализатора и измеренные данные достаточно за-
щищены с помощью специальных средств защиты от преднамеренных измерений. Защита ПО
от непреднамеренных и преднамеренных измерений соответствует уровню «А» по
МИ 3286-2010.
± 2·10
23
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2
Наименование характеристикиЗначение характе-
ристики
Диапазон рабочих частот:
- для опции 104от 2 МГц до 4 ГГц
- для опции 106от 2 МГц до 6 ГГц
Пределы допускаемой относительной погрешности установки частоты
-6
выходного сигнала
Мощность выходного СВЧ сигнала, дБм:
- повышенная (High)5
- пониженная (Low)минус 40
Предельный уровень входного СВЧ сигнала на измерительных портах,
дБм
Разрешение по шкале частот, Гц:
- на частотах до 3,2 ГГц1
- на частотах свыше 3,2 ГГц1,2
Направленность, дБ:
- при полной двухпортовой калибровке комплектом типа N9910X-80042
- при быстрой калибровке (опция 112)38
Динамический диапазон, дБ90
Номинальные значения полос пропускания фильтра ПЧ, кГц0,3; 1; 3; 10; 30
Лист № 4
Всего листов 11
Продолжение таблицы 2
Наименование характеристикиЗначение характе-
ристики
Погрешности измерений комплексных значений S-параметров при полной двухпортовой ка-
либровке комплектом типа N9910X-800, полосе пропускания фильтра НЧ 300 Гц, без приме-
нения усреднения и повышенной выходной мощности измерительных портов (5 дБм)
Пределы допускаемой абсолютной погрешности измерений модуля ко-
эффициента передачи |S
21
| и |S
12
| (при |S
11
| = |S
22
| = 0) для диапазона мо-
дуля коэффициента передачи, дБ:
- в диапазоне частот от 2 МГц до 4 ГГц:
от минус 20 до 5 дБ± 0,09
от минус 40 до минус 20 дБ± 0,19
от минус 60 до минус 40 дБ± 0,3
от минус 80 до минус 60 дБ± 1,4
- в диапазоне частот от 4 ГГц до 6 ГГц:
- от минус 20 до 5 дБ± 0,13
- от минус 40 до минус 20 дБ± 0,2
- от минус 60 до минус 40 дБ± 0,33
- от минус 80 до минус 60 дБ± 1,4
Пределы допускаемой абсолютной погрешности измерений фазы ко-
эффициента передачи |S
21
| и |S
12
| (при |S
11
| = |S
22
| = 0) для диапазона мо-
дуля коэффициента передачи:
- в диапазоне частот от 2 МГц до 4 ГГц:
от минус 20 до 5 дБ± 0,6°
от минус 40 до минус 20 дБ± 1,15°
от минус 60 до минус 40 дБ± 2,0°
от минус 80 до минус 60 дБ± 10,0°
- в диапазоне частот от 4 ГГц до 6 ГГц:
от минус 20 до 5 дБ± 0,78°
от минус 40 до минус 20 дБ± 1,5°
от минус 60 до минус 40 дБ± 2,2°
от минус 80 до минус 60 дБ± 10,0°
Пределы допускаемой абсолютной погрешности измерений модуля ко-
эффициента отражения |S
11
| и |S
22
| (при |S
21
| = |S
12
| = 0) для диапазона
модуля коэффициента отражения, дБ:
- от минус 10 до 0 дБ± 0,38
- от минус 20 до минус 10 дБ± 0,8
- от минус 30 до минус 20 дБ± 2,1
- от минус 40 до минус 30 дБ± 5,0
Пределы допускаемой абсолютной погрешности измерений фазы ко-
эффициента отражения |S
11
| и |S
22
| (при |S
21
| = |S
12
| = 0) для диапазона
модуля коэффициента отражения:
- от минус 10 до 0 дБ± 2,6°
- от минус 20 до минус 10 дБ± 5,5°
- от минус 30 до минус 20 дБ± 16,0°
- от минус 40 до минус 30 дБ± 55,0°
Лист № 5
Всего листов 11
Продолжение таблицы 2
Наименование характеристикиЗначение характе-
ристики
Погрешности измерений комплексных значений S-параметров при полной двухпортовой ка-
либровке комплектом типа N9910X-800, полосе пропускания фильтра НЧ 300 Гц, без приме-
нения усреднения и при пониженной выходной мощности измерительных портов (минус 40
дБм)
Пределы допускаемой абсолютной погрешности измерений модуля ко-
эффициента передачи |S
21
| и |S
12
| (при |S
11
| = |S
22
| = 0) для диапазона мо-
дуля коэффициента передачи, дБ
- в диапазоне частот от 2 МГц до 4 ГГц:
от 20 до 40 дБ± 0,11
от 0 до 20 дБ± 0,21
от минус 20 до 0 дБ± 0,36
от минус 30 до минус 20 дБ± 0,7
от минус 40 до минус 30 дБ± 4,0
- в диапазоне частот от 4 ГГц до 6 ГГц:
от 20 до 40 дБ± 0,15
от 0 до 20 дБ± 0,25
от минус 20 до 0 дБ± 0,39
от минус 30 до минус 20 дБ± 0,71
от минус 40 до минус 30 дБ± 4,0
Пределы допускаемой абсолютной погрешности измерений фазы ко-
эффициента передачи |S
21
| и |S
12
| (при |S
11
| = |S
22
| = 0) для диапазона мо-
дуля коэффициента передачи:
- в диапазоне частот от 2 МГц до 4 ГГц:
от 20 до 40 дБ± 0,7°
от 0 до 20 дБ± 1,5°
от минус 20 до 0 дБ± 2,5°
от минус 30 до минус 20 дБ± 5,0°
от минус 40 до минус 30 дБ± 35,0°
- в диапазоне частот от 4 ГГц до 6 ГГц:
от 20 до 40 дБ± 0,9°
от 0 до 20 дБ± 1,7°
от минус 20 до 0 дБ± 2,7°
от минус 30 до минус 20 дБ± 5,0°
от минус 40 до минус 30 дБ± 35,0°
Пределы допускаемой абсолютной погрешности измерений модуля ко-
эффициента отражения |S
11
| и |S
22
| (при |S
21
| = |S
12
| = 0) для диапазона
модуля коэффициента отражения, дБ:
- от минус 10 до 0 дБ± 0,55
- от минус 20 до минус 10 дБ± 1,0
- от минус 30 до минус 20 дБ± 2,7
- от минус 40 до минус 30 дБ± 7,5
Лист № 6
Всего листов 11
- от минус 10 до 0 дБ
- от минус 20 до минус 10 дБ
- от минус 30 до минус 20 дБ
- от минус 40 до минус 30 дБ
± 3,8°
± 7,2°
± 20,0°
± 180,0°
Продолжение таблицы 2
Наименование характеристики
Значение характери-
стики
Пределы допускаемой абсолютной погрешности измерений фазы коэффици-
ента отражения |S
11
| и |S
22
| (при |S
21
| = |S
12
| = 0) для диапазона модуля коэффи-
циента отражения:
Погрешности измерений комплексных значений S-параметров при быстрой калибровке (опция 112),
полосе пропускания фильтра ПЧ 300 Гц, без применения усреднения и при повышенной выходной
мощности измерительных портов (5 дБм)
Пределы допускаемой абсолютной погрешности измерений модуля коэффи-
циента передачи |S
21
| и |S
12
| (при |S
11
| = |S
22
| = 0) для диапазона модуля коэф-
фициента передачи, дБ:
- в диапазоне частот от 2 МГц до 4 ГГц:
от минус 20 до 5 дБ± 0,1
от минус 40 до минус 20 дБ± 0,19
от минус 60 до минус 40 дБ± 0,3
от минус 80 до минус 60 дБ± 1,4
- в диапазоне частот от 4 ГГц до 6 ГГц:
от минус 20 до 5 дБ± 0,15
от минус 40 до минус 20 дБ± 0,22
от минус 60 до минус 40 дБ± 0,35
от минус 80 до минус 60 дБ± 1,4
Пределы допускаемой абсолютной погрешности измерений фазы коэффици-
ента передачи |S
21
| и |S
12
| (при |S
11
| = |S
22
| = 0) для диапазона модуля коэффи-
циента передачи:
- в диапазоне частот от 2 МГц до 4 ГГц:
от минус 20 до 5 дБ± 0,69°
от минус 40 до минус 20 дБ± 1,3°
от минус 60 до минус 40 дБ± 2,0°
от минус 80 до минус 60 дБ± 10,0°
- в диапазоне частот от 4 ГГц до 6 ГГц:
от минус 20 до 5 дБ± 0,92°
от минус 40 до минус 20 дБ± 1,6°
от минус 60 до минус 40 дБ± 2,3°
от минус 80 до минус 60 дБ± 10,0°
Пределы допускаемой абсолютной погрешности измерений модуля коэффи-
циента отражения |S
11
| и |S
22
| (при |S
21
| = |S
12
| = 0) для диапазона модуля коэф-
фициента отражения, дБ:
- в диапазоне частот от 2 МГц до 4 ГГц:
от минус 10 до 0 дБ± 0,5
от минус 20 до минус 10 дБ± 1,1
от минус 30 до минус 20 дБ± 2,9
от минус 40 до минус 30 дБ± 6,9
Лист № 7
Всего листов 11
от минус 10 до 0 дБ
± 3,3°
± 8,0°
± 23,0°
± 180,0°
от минус 20 до минус 10 дБ
от минус 30 до минус 20 дБ
от минус 40 до минус 30 дБ
- в диапазоне частот от 4 МГц до 6 ГГц:
от минус 10 до 0 дБ
от минус 20 до минус 10 дБ
от минус 30 до минус 20 дБ
от минус 40 до минус 30 дБ
± 5,0°
± 8,0°
± 23,0°
± 180,0°
Продолжение таблицы 2
Наименование характеристики
Значение характе-
ристики
± 0,71
± 1,1
± 2,9
± 6,9
- в диапазоне частот от 4 МГц до 6 ГГц:
от минус 10 до 0 дБ
от trial 20 до минус 10 дБ от
минус 30 до минус 20 дБ от
минус 40 до минус 30 дБ
Пределы допускаемой абсолютной погрешности измерений фазы ко-
эффициента отражения |S
11
| и |S
22
| (при |S
21
| = |S
12
| = 0) для диапазона
модуля коэффициента отражения:
- в диапазоне частот от 2 МГц до 4 ГГц:
Погрешности измерений комплексных значений S-параметров при быстрой калибровке (оп-
ция 112), полосе пропускания фильтра ПЧ 300 Гц, без применения усреднения и при пони-
женной выходной мощности измерительных портов (минус 40 дБм):
Пределы допускаемой абсолютной погрешности измерений модуля ко-
эффициента передачи |S
21
| и |S
12
| (при |S
11
| = |S
22
| = 0) для диапазона мо-
дуля коэффициента передачи, дБ:
- в диапазоне частот от 2 МГц до 4 ГГц:
от 20 до 40± 0,13
от 0 до 20± 0,23
от минус 20 до 0 дБ± 0,38
от минус 30 до минус 20 дБ± 0,7
от минус 40 до минус 30 дБ± 4,0
- в диапазоне частот от 4 МГц до 6 ГГц:
от 20 до 40± 0,17
от 0 до 20± 0, 29
от минус 20 до 0 дБ± 0,4
от минус 30 до минус 20 дБ± 0,72
от минус 40 до минус 30 дБ± 4,0
Лист № 8
Всего листов 11
от 20 до 40
от 0 до 20
от минус 20 до 0 дБ
± 0,8°
± 1,7°
± 2,5°
± 5,0°
± 35,0°
от минус 30 до минус 20 дБ
от минус 40 до минус 30 дБ
- в диапазоне частот от 4 МГц до 6 ГГц:
от 20 до 40
от 0 до 20
от минус 20 до 0 дБ
от минус 10 до 0
± 0,65
± 1,4
± 3,3
± 8,9
от минус 10 до 0
± 4,5°
± 10,0°
± 28,0°
± 180,0°
от минус 20 до минус 10 дБ
от минус 30 до минус 20 дБ
от минус 40 до минус 30 дБ
- в диапазоне частот от 4 МГц до 6 ГГц:
от минус 10 до 0
от минус 20 до минус 10 дБ
от минус 30 до минус 20 дБ
от минус 40 до минус 30 дБ
± 6,0°
± 10,0°
± 28,0°
± 180,0°
Продолжение таблицы 2
Наименование характеристики
Значение характе-
ристики
Пределы допускаемой абсолютной погрешности измерений фазы ко-
эффициента передачи |S
21
| и |S
12
| (при |S
11
| = |S
22
| = 0) для диапазона мо-
дуля коэффициента передачи:
- в диапазоне частот от 2 МГц до 4 ГГц:
± 1,0°
± 1,9°
± 2,8°
± 5,0°
± 35,0°
от минус 30 до минус 20 дБ
от минус 40 до минус 30 дБ
Пределы допускаемой абсолютной погрешности измерений модуля ко-
эффициента отражения |S
11
| и |S
22
| (при |S
21
| = |S
12
| = 0) для диапазона
модуля коэффициента отражения, дБ:
- в диапазоне частот от 2 МГц до 4 ГГц:
± 0,9
± 1,4
± 3,3
± 8,9
от минус 20 до минус 10 дБ
от минус 30 до минус 20 дБ
от минус 40 до минус 30 дБ
- в диапазоне частот от 4 МГц до 6 ГГц:
от минус 10 до 0
от минус 20 до минус 10 дБ
от минус 30 до минус 20 дБ
от минус 40 до минус 30 дБ
Пределы допускаемой абсолютной погрешности измерений фазы ко-
эффициента отражения |S
11
| и |S
22
| (при |S
21
| = |S
12
| = 0) для диапазона
модуля коэффициента отражения:
- в диапазоне частот от 2 МГц до 4 ГГц:
Лист № 9
Всего листов 11
Окончание таблицы 2
Наименование характеристики
Значение характе-
ристики
2
Количество измерительных каналов
Тип соединителя
50 Ом, тип N, ро-
зетка
от 100 до 250
от 50 до 60
Li-ion
10,8
4,6
140
14
Параметры питания от сети переменного тока:
- напряжение, В
- частота, Гц
Параметры питания от аккумуляторной батареи:
- тип батареи
- напряжение постоянного тока, В
- емкость, А/ч
Потребляемая мощность, не более:
- при питании от сети переменного тока, В·А
- при питании от аккумуляторной батареи, Вт
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
Масса, кг, не более
Габаритные размеры (длина×ширина×высота), мм, не более
от минус 10 до 55
2,7
292×188×72
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
лицевую панель анализатора в виде наклейки.
Комплектность средства измерений
В комплект поставки входят:
- анализатор параметров цепей векторный N9923A с опциями 104 и 106 (опции 112, 122,
302, 305, 308 – по заказу) – 1 шт.;
- руководство по эксплуатации – 1 шт.;
- методика поверки – 1 шт.;
- паспорт – 1 шт.
Поверка
осуществляется в соответствии с документом МП 47219-11 «Инструкция. Анализаторы па-
раметров цепей векторные N9923A. Методика поверки», утвержденным руководителем
ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 20.05.2011 г.
Основные средства поверки:
- комплект КИСК-7 (рег. номер 9864-85): пределы допускаемой абсолютной погреш-
ности измерений длины ± 0,006 мм;
- частотомер электронно-счетный Ч3-66 (рег. номер 9273-85): диапазон измерений
частоты от 10 Гц до 37,5 ГГц, пределы допускаемой погрешности измерений частоты
± 5·10
-7
);
- ваттметр поглощаемой мощности М3-90 (рег. номер 11480-88): диапазон рабочих
частот от 0,02 до 18 ГГц, диапазон измерений мощности от 1·10
-7
до 1·10
-2
Вт, пределы до-
пускаемой относительной погрешности измерений мощности ± (4 - 6) %;
- генератор сигналов Е8257D (рег. номер 36419-07): диапазон рабочих частот от
250 кГц до 50 ГГц; пределы допускаемой абсолютной погрешности установки уровня вы-
ходного СВЧ сигнала ± 2,5 дБ;
Лист № 10
Всего листов 11
- установка для измерений ослабления и фазового сдвига образцовая ДК1-16 (рег. но-
мер 9180-83): диапазон рабочих частот от 0,01 до 18 ГГц, диапазон измеряемых ослаблений
от 0 до 140 дБ, пределы допускаемой абсолютной погрешности измерений ослабления ±
0,25 дБ;
- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (рег. номер 36021-
07): номинальные значения КСВН 1,0; 1,2; 1,4; 2,0 и 3,0; пределы допускаемой относитель-
ной погрешности аттестации по КСВН: ± 1 % - для КСВН ≤ 1,4; ± 1,5 % - для
КСВН = 2,0; ± 2 % - для КСВН = 3,0; пределы допускаемой абсолютной погрешности атте-
стации по фазе коэффициента отражения: ± 1,0° - для КСВН ≥ 2,0; ± 1,5° - дляКСВН =
1,4; ± 2° - для КСВН = 1,2;
-набормерполногоиволновогосопротивления1-горазрядаЭК9-145
(рег. номер 8935-82): номинальные значения КСВН 1,0; 1,2; 1,4 и 2,0; пределы допускаемой
относительной погрешности аттестации по КСВН ± 1 %, пределы допускаемой абсолютной
погрешности аттестации по фазе коэффициента отражения ± 1 %;
- мультиметр В7-61 (рег. номер 14539-95): диапазон измерений напряжения перемен-
ного тока от 1 мВ до 750 В.
Сведения о методиках (методах) измерений
Анализаторы параметров цепей векторные N9923A. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам
параметров цепей векторным N9923A
1 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений вре-
мени и частоты.
2 Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям, осуществление мероприятий государственного контроля
(надзора), осуществление деятельности в области обороны и безопасности государства.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Лист № 11
Всего листов 11
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное уч-
реждение «Главный научный метрологический центр Министерства обороны Российской Фе-
дерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический(почтовый) адрес:141006,Московская область,г.Мытищи,
ул. Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2014 г.
М.п.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 22023-01 | Анализаторы газортутные переносные | АГП-01-2М | ФГУП "Завод "Уралгеофизприбор", г.Екатеринбург | 1 год | Перейти |
| 47220-11 | Анализаторы цепей векторные | E5061B | Фирма "Agilent Technologies", Малайзия | 1 год | Перейти |
| 81559-21 | Каналы измерительные параметров топлива регистраторов параметров движения тепловозов РПДА-Т и РПДА-ТМ | - | ООО "АВП Технология", г. Москва | 2 года | Перейти |
| 53878-13 | Анализаторы спектра в реальном масштабе времени | SPECMON3, SPECMON6 | Компания "Tektronix, Inc.", США | 1 год | Перейти |
| 26139-03 | Анализаторы | СИМ-5 | ФГУП "Сибирский государственный ордена Трудового Красного Знамени НИИ метрологии" (СНИИМ), г.Новосибирск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
