Номер госреестра:
47210-11
Наименование СИ:
Газоанализаторы
Обозначение типа:
410i
Производитель:
Фирма "Thermo Fisher Scientific", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43214
об утверждении типа средств измерений
лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы модели 410i
Назначение средства измерений
Газоанализаторы модели 410i (далее по тексту – газоанализаторы или приборы) предна-
значены для автоматического непрерывного измерения содержания углекислого газа (CO
2
) в
атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.
Описание средства измерений
Принцип действия газоанализаторов основан на недисперсионной инфракрасной техно-
логии с оптически неподвижными полосно-пропускающими фильтрами и квантовым методом
обнаружения для определения концентрации CO
2
в газовом потоке. Для линеаризации выход-
ного сигнала используется калибровочная кривая, находящаяся в памяти приборов.
Конструктивно газоанализаторы модели 410i представляют из себя стационарные авто-
матические приборы, выполненные в едином корпусе и состоящие из насоса, датчика расхода,
оптического блока и блока электроники.
Подача пробы в газоанализаторы осуществляется с помощью встроенного насоса через
штуцер для отбора проб.
По выбору заказчика возможен заказ прибора, работающего в стандартных или высоких
диапазонах определения концентрации CO
2
.
Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на
передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 и RS-485, для
подключения к персональному компьютеру или самописцу и аналоговым выходом 4-20 мА.
Воз

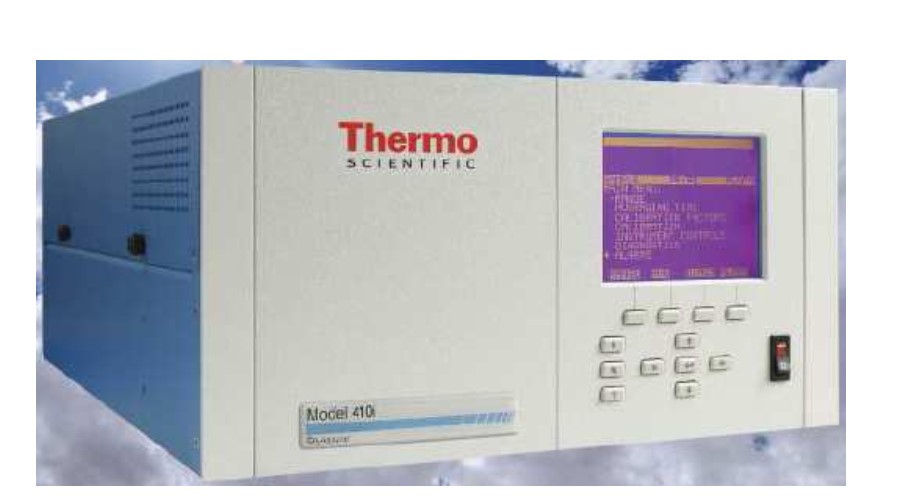

Фотография общего вида газоанализатора 410i
лист № 2
всего листов 3
Метрологические и технические характеристики
Основные метрологические и технические характеристики приборов приведены в таблице 1.
Таблица 1
Диапазон измерений CO
2
(стандартные диапазоны)
(минимальный / максимальный), об.доля, млн
-1
(0 – 5) / (0 – 10 000)
Диапазон измерений CO
2
(высокие диапазоны)
(минимальный / максимальный), об.доля, %(0 – 0,5) / (0 – 25)
Пределы допускаемых значений основной приведенной к верхнему пре-
делу диапазона измерений погрешности, %:
(стандартные диапазоны)
- в поддиапазонах (0 – 5) млн
-1
/ (0 – 1000) млн
-1
± 20
(высокие диапазоны)
- в поддиапазонах (0 – 0,5) % / (0 – 2,5) %± 20
Пределы допускаемых значений основной относительной погрешности, %:
(стандартные диапазоны)
- в поддиапазонах (св. 1000 – до 10 000) млн
-1
± 20
(высокие диапазоны)
- в поддиапазонах (св. 2,5 – до 25) %± 20
Потребляемая мощность, Вт, не более300
Габаритные размеры, мм, не более 425х220х585
Масса, кг, не более 17,7
Условия эксплуатации
– температура окружающей среды,
о
С 5 – 40
– относительная влажность, % 30 – 90
9548A4910F0DA5
Диапазоны измерения объемной доли возможно отображать в млн
-1
или мг/м
3
по выбору
заказчика.
Идентификационные данные программного обеспечения
Таблица 2
Наименование Идентификацион- Номер версии Цифровой идентифика- Алгоритм вычис-
программного ное наименование (идентификаци- тор программного ления цифрового
обеспечения программного онный номер) обеспечения (кон- идентификатора
обеспеченияпрограммноготрольная сумма испол-программного
обеспечения няемого кода) обеспечения
«01.06.06.045»01.06.06.045.Deb06.06.045
B7C0FB6167CC829A39
MD5
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню:
- «A» - для встроенной части ПО. Не требуется специальных средств защиты, исклю-
чающих возможность несанкционированной модификации, обновления (загрузки), удаления и
иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и из-
меренных данных.
Программное обеспечение не влияет на метрологические характеристики газоанализаторов.
Знак утверждения типа
Знак утверждения типа наносится на газоанализаторы способом наклейки и титульный
лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Газоанализатор модели 410i – 1 шт.
Руководство по эксплуатации – 1 экз.
Методика поверки – 1 экз.
Комплект ЗИП – 1 компл.
лист № 3
всего листов 3
Поверка
осуществляется по документу «Инструкция. Газоанализаторы модели 410i фирмы «Thermo
Fisher Scientific», США. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в
2011 г.
Основные средства поверки:
- ГСО-ПГС на СО
2
по ТУ 6–16–2956–01;
- азот газообразный особой чистоты 1-о сорта по ГОСТ 9293-74;
- генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ.
Сведения и методиках (методах) измерений
Руководство по эксплуатации на газоанализаторы модели 410i.
Нормативные документы, устанавливающие требования к газоанализаторам
1. ГОСТ 8.578-08 Государственная поверочная схема для средств измерений содержания ком-
понентов в газовых средах.
2.ГОСТ13320-81Газоанализаторыпромышленныеавтоматические. Общиетехнические условия
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений:
Осуществление деятельности в области охраны окружающей среды; осуществлении дея-
тельности по обеспечению безопасности при чрезвычайных ситуациях; выполнении работ по
обеспечению безопасных условий и охраны труда; осуществление производственного контро-
ля за соблюдением установленных законодательством Российской Федерации требований
промышленной безопасности к эксплуатации опасного производственного объекта; выполне-
ние работ по оценке соответствия промышленной продукции и продукции других видов, а
также иных объектов установленным законодательством Российской Федерации обязатель-
ным требованиям (п.п. 3, 4, 5, 6, 14 пункта 3 статьи 1 Федерального закона об обеспечении
единства измерений № 102-ФЗ от 26.06.2008г.).
Изготовитель
фирма Thermo Fisher Scientific, США
Адрес: 27 Forge Parkway Franklin, MA 02038, USA
Тел.: +1(866)282-0430, факс +1(508)520-1460, www.thermofisher.com
Заявитель (официальный представитель в РФ)
Московское представительство фирмы “Intertech Trading Corporation”.
Адрес: 119333, Москва, Ленинский проспект, д. 55/1 стр. 2,
Тел.: +7 (495) 232-42-25, факс: +7 (495) 232-42-25 доб. 0
E-mail: info@intertech-corp.ru, адрес в Интернет: www.intertech-corp.ru
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации № 30004-08 от 27.06.2008г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииВ.Н. Крутиков
«_____» ____________ 2011 г.
