Устройства измерения, регистрации, управления и автоматики многофункциональные Multilin серий UR, URPlus, 650, ГРСИ 47181-11
Номер госреестра:
47181-11
Наименование СИ:
Устройства измерения, регистрации, управления и автоматики многофункциональные
Обозначение типа:
Multilin серий UR, URPlus, 650
Производитель:
Фирма "GE Multilin", Канада
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43143
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства измерения, регистрации, управления и автоматики многофункцио-
нальные Multilin серий UR, URPlus, 650
Назначение средства измерений
Устройства измерения, регистрации, управления и автоматики многофункциональные
Multilin серий UR, URPlus, 650 (далее – устройства) предназначены для:
-измерения силы переменного и постоянного тока;
-измерения напряжения переменного тока;
-измерения электрической мощности;
-измерения электрической энергии;
-измерения коэффициента мощности;
-измерения частоты;
-измерения угла сдвига фаз;
-измерения уровня гармоник и полного коэффициента гармоник;
-измерения температуры (с помощью термометров сопротивления);
-регистрации событий;
-осциллографирования процессов;
-формирования выходных унифицированных сигналов постоянного тока.
Описание средства измерений
Устройства серий UR, URPlus, 650 представляют собой цифровые электроизмеритель-
ные приборы, конструктивно выполненные в виде металлической кассеты с установленными в
ней модулями различного назначения: питания, центрального процессора (ЦПУ), аналого-
цифрового преобразователя (АЦП) и т.д.
Принцип работы устройств заключается в преобразовании входного аналогового сигна-
ла в цифровой сигнал в модуле АЦП, дальнейшей его обработке в модуле ЦПУ и отображении
результатов измерений на жидкокристаллическом дисплее интерфейса пользователя или переда-
че результатов измерений по цифровому интерфейсу в информационные системы и системы
управления более высокого уровня. В устройствах с модулями входов/выходов измерительных
преобразователей в зависимости от типа модуля может выполняться преобразование входных
аналоговых сигналов постоянного тока или сигналов от термометров сопротивления в цифровые
сигналы или преобразование цифровых сигналов в аналоговые сигналы постоянного тока.
Управление процессами измерений осуществляется при помощи центрального процессора в мо-
дуле ЦПУ, а так же сигнального процессора в модуле АЦП. Устройства также выполняют функ-
ции сигнализации, регистрации аварийных событий, управления исполнительными устройства-
ми путем формирования выходных унифицированных сигналов.
Основные узлы устройств: модуль питания, модуль ЦПУ, модуль АЦП, модуль дис-
кретных входов/выходов, модуль входов/выходов измерительных преобразователей, модуль свя-
зи, интерфейс пользователя.
Цепи входных и выходных сигналов подключаются к устройствам с использованием
рядов зажимов, расположенных на задней панели устройств. Интерфейс пользователя состоит из
точечно-матричного жидкокристаллического дисплея для отображения результатов измерений и
клавиатуры, предназначенной для выбора отображаемых параметров и ввода значений настроек
устройства.
Устройства выпускаются в следующих модификациях:
- серия UR – модификации B30, B90, C30, C60, C70, D30, D60, F35, F60, G30, G60, L30,
L60, L90, M60, N60, T35, T60;
- серия URPlus – модификации C90Plus, D90Plus;
- серия 650 – модификации F650, G650, W650.
лист № 2
всего листов 6
Модификации устройств отличаются между собой набором выполняемых функций,
формой корпуса, напряжением питания и комплектом поставки.
Программное обеспечение
Устройства имеют встроенное и внешнее программное обеспечение (ПО). Их
характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) – внутренняя программа микропроцессора для обес-
печения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализо-
вано аппаратно и является метрологически значимым. Микропрограмма заносится в програм-
мируемоепостоянноезапоминающееустройство(ППЗУ)тестеровпредприятием-
изготовителем и не может быть изменена пользователем.
Внешнее ПО (Enervista UR Setup, Enervista URPlus Setup, Enervista 650 Setup) применя-
ется для связи с компьютером через интерфейс USB, RS-232, RS-485, Ethernet. Оно представля-
ет собой программу, позволяющую выполнять настройку устройства, отображать и сохранять в
памяти результаты измерений. Внешнее ПО не является метрологически значимым.
Таблица 1 – Характеристики программного обеспечения (ПО)
Тип при-Наиме-Идентифика-Номер версииЦифровой идентификатор Алгоритм вычисле-
бора нование ПО ционное наиме- (идентифика- ПО (контрольная сумма ния цифрового иден-
нование ПОционный номер) ПОисполняемого кода)тификатора ПО
Серия ВнутреннееМикропро- 5.90 67162C1F6E9798B79F0C8 md5
UR (всеграмма9BCB16E430F
модели) ВнешнееEnervista UR5.90EF8056F5B148B9E53F3Dmd5
Setup 4D7A8FCDED1D
Серия ВнутреннееМикропро-1.815CA0C5D9DC4FFC1416Amd5
URPlus грамма F6253623333A6
(все мо- ВнешнееEnervista UR-1.8008D5F870CA8C2908C40Dmd5
дели)
Plus Setup DE27CDC95EED
Серия ВнутреннееМикропро-5.40AE006A14523890BFCD33md5
650 (все грамма 3B1AB6099B1E
модели) ВнешнееEnervista 6505.48770A549E8EC2BE3891CFmd5
Setup A9BE9EDD600B
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «C» в соответствии с МИ 3286-2010.
Серия UR

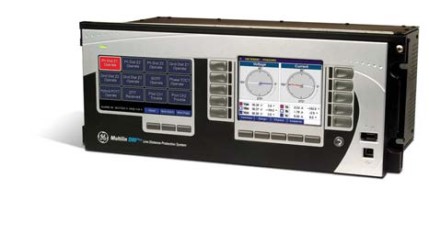

Серия URPlus

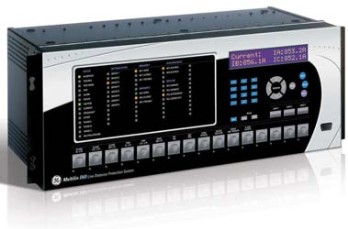

Серия 650
лист № 3 trial
листов 6
Метрологические и технические характеристики
Таблица 2 – Метрологические и технические характеристики устройств серии UR, URPlus
ХарактеристикаЗначение
Диапазон измерения напряжения переменного тока, Вот 10 до 208
Пределы допускаемой основной относительной погрешности измере-
ния напряжения переменного тока, %± 0,5
Номинальные измеряемые значения силы переменного тока (I
ном
), А1 и 5
Диапазон измерения силы переменного тока от 0,1 до 46 I
ном
Пределыдопускаемой основной относительнойпогрешностиизмерения силыпеременноготока,%
- при величине тока от 0,1 до 0,4 I
ном
± 0,1
- при величине тока от 0,4 до 2,0 I
ном
± 0,25
- при величине тока от 2,0 до 46 I
ном
± 1,0
Диапазон измерения силы постоянного тока, мА от 0 до 1
от 0 до минус1
от минус1 до 1
от 0 до 5
от 0 до 10
от 0 до 20
от 4 до 20
Пределы допускаемой основной приведенной погрешности измерения± 0,2 от полного диа-
силы постоянного тока, % пазона
Диапазон измерения частоты напряжения (силы) переменного тока, Гц от 20 до 65
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц
- при величине напряжения от 0,8 до 1,2 U
ном
± 0,001
- при величине тока от 0,1 до 0,25 I
ном
± 0,05
- при величине тока более 0,25 I
ном
± 0,001
Диапазон измерения электрической энергии
- активной, МВт
j
чот минус 1×10
6
до
1×10
6
- реактивной, Мвар
j
чот минус 1×10
6
до
1×10
6
Пределы допускаемой основной относительной погрешности измере-
ния электрической энергии, %± 2
Диапазон измерения электрической мощности
- активной, МВтот минус 1×10
6
до
1×10
6
- реактивной, Мварот минус 1×10
6
до
1×10
6
- полной, МВ
j
Аот минус 1×10
6
до
1×10
6
Пределыдопускаемойосновнойотносительнойпогрешностиизмеренияэлектрическоймощности,%
- активной при коэффициенте мощности в диапазонах от - 0,8 до - 1,0 и
от 0,8 до 1,0 ± 1
- реактивной при коэффициенте мощности в диапазоне от - 0,2 до 0,2 ± 1
Диапазон измерения угла сдвига фаз, градусовот 0 до 360
Пределы допускаемой основной абсолютной погрешности измерения
угла сдвига фаз, градусов± 2
Уровень отдельных гармоник напряжения и тока (со 2 по 25) в процен-
тах от амплитуды первой гармоники, %от 0 до 99,9
Пределы допускаемой основной относительной погрешности измерения уровня гармоник на-
пряжения и тока, %
лист № 4
всего листов 6
ХарактеристикаЗначение
- при частоте первой гармоники более 0,4 от f
ном
± (0,2 + 0,035/n)
- при частоте первой гармоники менее 0,4 от f
ном
± (0,5 + 0,035/n)
Пределы измерения полного коэффициента гармоник напряжения и от 0 до 99,9
тока, %
Пределы допускаемой основной относительной погрешности измерения полного коэффициента
гармоник напряжения и тока, %
- при частоте первой гармоники более 0,4 от f
ном
± 0,25
- при частоте первой гармоники менее 0,4 от f
ном
± 0,5
Диапазон измерения температуры,
°
C
от минус 50 до 250
Пределы допускаемой основной абсолютной погрешности измерения
температуры,
°
C
± 2
Диапазон преобразования силы постоянного тока, мА от 0 до 1
от –1 до 1
от 4 до 20
Пределыдопускаемойосновнойприведеннойпогрешностипреобразованиясилыпостоянноготока,%
- в диапазонах от 0 до 1 мА и от 4 до 20 мА± 0,75
- в диапазоне от –1 до 1 мА± 0,5
Количество запоминаемых осциллограмм, шт. до 64
Емкость регистратора событий, шт.1024
(8192 для URPlus)
Хранение данныхЭнергонезависимая
память
Напряжение сети питания, В
(возможно питание от напряжения постоянного тока)от 110 до 220
Частота напряжения сети питания, Гц 50
Интерфейсы связи RS232, RS485, USB,
Ethernet
Габаритные размеры (длина×ширина×высота), мм484×290×190
Масса, кг от 8 до 15
Рабочие условия применения:
- температура окружающего воздуха,
°
C
от минус40 до 60
- относительная влажность, %до 95 без конденсации
гдеI
ном.
– номинальный вторичный ток трансформатора тока,
U
ном
– номинальное напряжение вторичной обмотки трансформатора напряжения
f
ном
– номинальная частота.
Таблица 3 – Метрологические и технические характеристики устройств серии 650
ХарактеристикаЗначение
Диапазон измерения напряжения переменного тока, Вот 10 до 208
Пределы допускаемой основной относительной погрешности измере-
ния напряжения переменного тока, %± 1
Номинальные измеряемые значения силы переменного тока (I
ном
), А 1 и 5
Диапазон измерения силы переменного тока, А от 0,05 до 160
Пределы допускаемой основной относительной погрешности измере-
ния силы переменного тока, %
- при величине тока от 0,05 до 10 А ± 0,5
- при величине тока от 10 А до 160 А ± 1,5
Диапазон измерения силы постоянного тока, мАот 0 до 1
от 0 до минус1
от минус1 до 1
от 0 до 5
лист № 5
всего листов 6
Характеристика
Значение
от 0 до 10
от 0 до 20
от 4 до 20
± 0,2 от полного диа-
пазона
от 20 до 65
± 0,03
от минус 2147 до 2147
от минус 2147 до 2147
± 2
от минус 2147 до 2147
от минус 2147 до 2147
от минус 2147 до 2147
± 2
от 0 до 360
Пределы допускаемой основной приведенной погрешности измерения
силы постоянного тока, %
Диапазон измерения частоты напряжения (силы) переменного тока, Гц
Пределы допускаемой основной абсолютной погрешности измерения
частоты, Гц
Диапазон измерения электрической энергии
- активной, МВтч
- реактивной, Мварч
Пределы допускаемой основной относительной погрешности измере-
ния электрической энергии, %
Диапазон измерения электрической мощности
- активной, МВт
- реактивной, Мвар
- полной, МВ
j
А
Пределы допускаемой основной относительной погрешности измере-
ния электрической мощности, %
Диапазон измерения угла сдвига фаз, градусов
Пределы допускаемой основной абсолютной погрешности измерения
угла сдвига фаз, градусов
Количество запоминаемых осциллограмм, шт.
Емкость регистратора событий, шт.
Хранение данных
± 3
до 20
479
Энергонезависимая
память
Напряжение сети питания, В
(возможно питание от напряжения постоянного тока)
Частота напряжения сети питания, Гц
Интерфейсы связи
от 110 до 220
50
RS232, RS485, USB,
Ethernet
267×237×196
5
от минус 10 до 60
до 95 без конденсации
Габаритные размеры (длина×ширина×высота), мм
Масса, кг
Рабочие условия применения:
- температура окружающего воздуха,
°
C
- относительная влажность, %
гдеI
ном.
– номинальный вторичный ток трансформатора тока.
I
изм.
–
измеренное значение силы тока.
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на лицевую панель прибо-
ров и типографским способом на титульные листы руководств по эксплуатации.
Комплектность средства измерений
Таблица 4 – Комплектность
№ п/пНаименование
1. Устройство
2.CD-диск c ПО
3.Руководство по эксплуатации
4.Методика поверки
Количество
1
1
1
1
лист № 6
всего листов 6
Поверка
осуществляется по документу «Устройства измерения, регистрации, управления и автоматики
многофункциональные Multilin серий UR, URPlus, 650. Методика поверки», утвержденному
ГЦИ СИ ФГУП «ВНИИМС» в июне 2011 г.
Средства поверки: калибратор переменного тока Ресурс-К2 (± (0,05 – 0,1 %)), калибратор уни-
версальный Fluke 9100 (± (0,005 – 0,1 %)).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к устройствам
измерения, регистрации, управления и автоматики многофункциональным Multilin серий
UR, URPlus, 650
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техниче-
ские условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний».
Техническая документация компании «GE Multilin», Канада.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- «выполнении работ по обеспечению безопасных условий и охраны труда».
Изготовитель
Фирма «GE Multilin», Канада.
Адрес: 215 Anderson Avenue, Markham, Ontario, Canada L6E 1B3.
Тел.: +1 905-294-6222 Факс: +1 905-201-2098
Web-сайт: http://www.gedigitalenergy.com/multilin
Заявитель
ООО «ДжиИ Рус», г. Москва.
Адрес: 123317, г. Москва, Пресненская наб., д. 10, 11 этаж.
Тел. (495) 739-68-11Факс: (495) 739-68-01
Web-сайт: http://www.ge.com/ru/ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное уни-
тарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н. Крутиков
М.п.«__»____________ 2011 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20115-00 | Устройства для измерения и диагностирования углов установки осей и колес автомобиля | SAC 1900, SAC 3000 | Фирма "Sun Electric Europe B.V.", Нидерланды | 1 год | Перейти |
| 45239-10 | Устройства измерений электрической прочности изоляции | Hipot | Фирма "Megger Ltd.", Великобритания | 2 года | Перейти |
| 39949-15 | Калибраторы многофункциональные | CALIBRO 14x | Фирма "MEATEST, spol. s.r.o.", Чехия | 1 год | Перейти |
| 35915-07 | Система измерения длительности соединений | PGW 2200 | Фирма "Cisco Systems, Inc.", США | 2 года | Перейти |
| 66329-16 | Система измерительная автоматизированной системы управления технологическим процессом участка пылеприготовления № 2 доменного цеха АО "ЕВРАЗ ЗСМК" | Нет данных | Компания "PAUL WURTH S.A.", Люксембург; Компания "Ingeteam Industry, S.A", Испания | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
