Номер госреестра:
47147-11
Наименование СИ:
Фурье-спектрометры
Обозначение типа:
MATRIX-I
Производитель:
Фирма "Bruker Optik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.06.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43095
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Фурье-спектрометры MATRIX-I
Назначение средства измерений
Фурье-спектрометры MATRIX-I (далее по тексту - спектрометры) предназначены для
измерения оптических спектров отражения в инфракрасном (ИК) диапазоне, определения кон-
центрации различных твёрдых, вязких, пастообразных и жидких веществ, негомогенных об-
разцов и образцов с большим размером частиц, продукции нефтехимического производства,
органического синтеза, продуктов питания, фармацевтики и т.п.
Фурье-спектрометры MATRIX-I применяются в пищевой, комбикормовой, фармацев-
тической, нефтеперерабатывающей, нефтехимической и полимерной промышленностях, ана-
литических лабораториях контроля качества, научно-исследовательских и учебных организа-
ций.
Описание средства измерений
Принцип действия Фурье-спектрометров MATRIX-I основан на применении интерфе-
рометра, в котором при перемещении одного из интерферометрических зеркал происходит из-
менение разности хода между интерферирующими лучами. Для уменьшения влияния внешних
воздействий интерферометр построен c трехгранными отражателями. Регистрируемый свето-
вой поток на выходе интерферометра в зависимости от разности хода (интерферограмма)
представляет Фурье-образ регист-
рируемого оптического спектра.
Сам спектр (в шкале волновых
чисел) получается после выполне-
ния специальных математических
расчётов (обратное преобразова-
ние Фурье) интерферограммы.
Движение зеркала в ин-
терферометре осуществляется по
линейному закону с помощью
прецизионного механизма. Точное
Программное обеспечение
Работа спектрометра контролируется с помощью программного обеспечения (ПО)
OPUS™ версия 6.5 и 7.0, данное программное обеспечение имеет уровень защиты А, согласно
МИ 3286-2010. Также в ПО входит приложение OPUS Validation Program (OVP) - прикладная
программа обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Ра-
боты (PQ) и Тест Качества Функционирования (OQ).
положение зеркала (разность хода

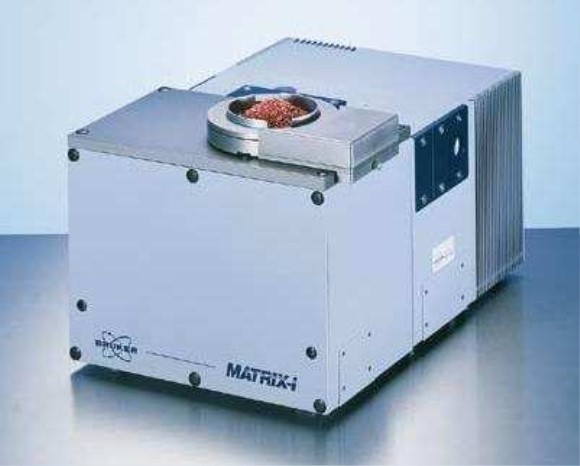

Рисунок 1 - Общий вид спектрометра
в интерферометре) определяется с
помощью референтного канала с
He-Ne лазером. Нулевое значение
разности хода (основной макси-
мум интерферограммы) определя-
ется расчётным путём.
В спектрометре реализу-
ется метод измерения диффузного отражения с помощью “интегрирующей сферы”, которая
собирает максимум отраженного образцом излучения и направляет его на детектор.
лист № 2
всего листов 4
Таблица 1
Наименова- Идентификационное
ние про-наименование про-
граммногограммного обеспе-
обеспечения чения
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
6.5
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
CRC32
ПрограммаOPUS™
управления
и обработки
OPUS™
данных
7.0
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма испол-
няемого кода)
D32177E3
(по файлу opus.exe)
A50EAC07
(по файлу opus.exe)
CRC32
Метрологические и технические характеристики
Таблица 2
Наименование характеристик
Спектральный диапазон, см
-1
(мкм)
Значение характе-
ристик
12800 ÷ 4000
(0,780 ÷ 2,500)
2,0
Максимальное спектральное разрешение по парам воды атмосферы, см
-1
Пределы допускаемой основной абсолютной погрешности измерений по шка-
ле волновых чисел на длине волны 7306,74 см
-1
, см
-1
±0,1
Пределы допускаемой основной абсолютной погрешности измерений по шка-
ле волновых чисел в диапазоне 10300 ÷5130 см
-1
, см
-1
±1,0
220 (+10/-15 %)
50/60 Гц,100 Вт
50/60 Гц,200 Вт
486×320×253
25
от минус 5 до 35
80
760 ± 60
Напряжение питания переменного тока, В
Потребляемая мощность
Оптика
Компьютер
Габаритные размеры (длина × ширина ×высота), мм в базовой конфигурации
Масса, кг, не более
Условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность воздуха, %, не более
атмосферное давление, мм рт. ст.
Условия транспортировки:
температура окружающего воздуха, °С
от минус 20 до 50
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства
по эксплуатации и методом наклеивания этикетки на оборотную сторону корпуса прибора
Комплектность средства измерений
Фурье-спектрометры MATRIX-I комплектуются в соответствии с таблицей 3.
Таблица 3
Наименование и условное обозначениеКоличество
Основной комплект:
MATRIX-I1 экз.
Кабель передачи данных (10Base-T кабель cross-over)1 экз.
Спектроскопическое программное обеспечение OPUS™1 экз.
Руководство пользователя MATRIX-F ex proof1 экз.
Комплект запасных частей (лампа источник ближнего инфракрасного излучения,
комплект инструментов, сменный осушающий картридж)
1 экз.
лист № 3
всего листов 4
Количество
1 экз.
1 экз.
Наименование и условное обозначение
Руководство по эксплуатации
Методика поверки
Дополнительно в комплект поставки может входить:
PC совместимый компьютер (включая операционную систему Windows™)
Другие пакеты программ OPUS™ (напр., IDENT, QUANT, LAB) и сопутствующие
руководства
Приспособление для проведения измерений жидкостей на интегрирующей сфере
методом диффузионного отражения
Вращающийся держатель для негомогенных образцов, в комплект включен 1 ста-
кан диаметром 51 мм
Опция для микроизмерений (таблетки и единичные зерна). В комплектацию входит
держатель для образцов.
Приспособление для измерения спектров отражения образцов малых размеров
Кольца (10 шт) для анализа отдельных зерен.
Вращающийся держатель (с центровкой, диаметр 51 мм)
Вставка для вращающегося держателя (с центровкой, под ампулы 22 мм)
Вращающийся держатель для негомогенных образцов, в комплект включен 1 ста-
кан диаметром 97 мм
Адаптер для чашек Петри
Посуда для измерений
Поверка
осуществляется в соответствии с документом «Фурье-спектрометр MATRIX-I . Методика поверки»,
утверждённым ГЦИ СИ ФГУП «ВНИИОФИ»в апреле 2011 г.
Основные средства поверки:
Мера для поверки Фурье-спектрометров BRM 2065, входящая в состав вторичного этало-
на ВЭТ 162-1, предел допускаемого значения основной абсолютной погрешности измерения ли-
нии поглощения (при Т=) ±0,5 см
-1
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в Руководстве по эксплуатации «Фурье-
спектрометр MATRIX-I»
Нормативныеитехническиедокументы,устанавливающиетребованиякФурье-
спектрометрам MATRIX-I
1.Техническая документация фирмы «Bruker Optik GmbH»», Германия.
2.ГОСТ 8.557-2007. Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений спектральных, интегральных и редуциро-
ванных коэффициентов направленного пропускания и оптической плотности в диапазоне длин
волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0
мкм
Рекомендации по областям применения в сфере государственного регулирования обеспече-
ния единства измерений
Фурье-спектрометры MATRIX-I могут применяться для выполнения работ по оценке со-
ответствия промышленной продукции и продукции других видов, а также иных объектов установ-
ленным законодательством Российской Федерации обязательным требованиям; для осуществле-
ния мероприятий государственного контроля (надзора)
лист № 4
всего листов 4
Изготовитель
фирма «Bruker Optik GmbH», Германия.
Адрес: D-76275 Ettlingen, Rudolf-Plank Sir., 27 Germany
Телефон: (07243)504-600
Факс: (07243)504-698
E-mail: optik@bruker.de
Заявитель
Общество с ограниченной ответственностью "Брукер" (ООО “Брукер”)
119334, г. Москва, Ленинский проспект, д.47
Тел.: +7 (495) 502-90-06;
Факс: +7 (495) 502-90-07
E-mail: info(at)bruker.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИОФИ»,
аттестат аккредитации № 30003-08.
Адрес: 119361, г. Москва, ул. Озерная, 46.
тел. +7-495-437-56-33, факс +7-495-437-31-47
Е-mail: vniiofi@vniiofi.ru
.
Сайт: http://www.vniiofi.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н. Крутиков
М.п.«___»__________2011 г.
