Термопреобразователи сопротивления STT1-PT100, ГРСИ 47146-11
Номер госреестра:
47146-11
Наименование СИ:
Термопреобразователи сопротивления
Обозначение типа:
STT1-PT100
Производитель:
Фирма "AREVA NP GmbH", Германия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43094
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления модели STT1-PT100
Назначение средства измерений
Термопреобразователи сопротивления модели STT1-PT100 (далее по тексту –
термопреобразователи или ТС) предназначены для измерений температуры окружающего
воздуха с целью внешней компенсации температуры контрольной точки в модуле STT1,
используемом для преобразования сигналов от термопар и входящем в состав комплекта
программно-технических средств TELEPERM XS пр-ва фирмы AREVA NP GmbH
(Германия).
Описание средства измерений

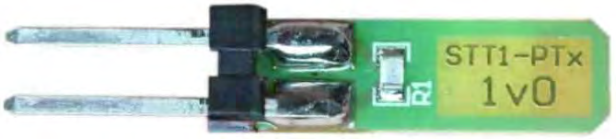

Рис.1 - вид сверху
Принцип действия ТС основан на зависимости сопротивления тонкопленочного
платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде ЧЭ, закрепленного на
подложке из изолирующего материала (пластика), с присоединенными к его проводам
двумя штыревыми контактами.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ)
типа «Pt100» по МЭК 60751 / ГОСТ 6651-2009.
ТС имеют двухпроводную схему соединения внутренних проводов с ЧЭ.
Монтаж термопреобразователей на объекте измерений осуществляется путем
вставки двух соединительных штырей ТС в соответствующие штепсельные разъемы
модуля кабельного подключения типа SCMx.
Общий вид и конструкция ТС приведены на рисунках 1 - 3.

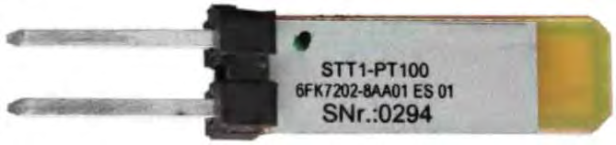

Рис. 2 - вид снизу
лист № 2
всего листов 4

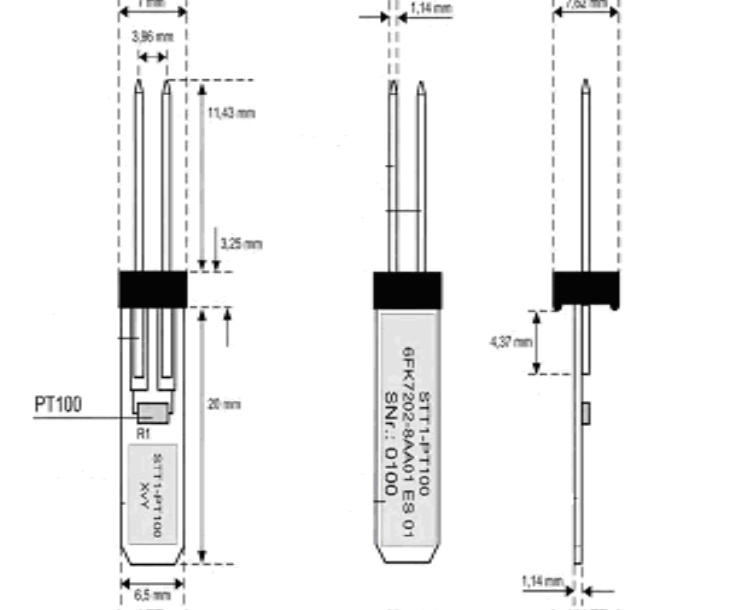

Рис.3 – конструкция ТС
Метрологические и технические характеристики
Диапазон измеряемых температур,
°
С: …………………..….........от плюс 5 до плюс 75
Температурный коэффициент ТС
a
,
о
С
-1
:………………...……………………...0,00385
Условное обозначение номинальной статической характеристики
преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571:……………………………….Pt100
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:……………..………..100
Класс допуска по ГОСТ 6651-2009/МЭК 60571:…...………………………………......В
Пределы допускаемого отклонения сопротивления ТС от НСХ
в температурном эквиваленте, °C:….................................................................
±
(0,30 + 0,005at)
Время термической реакции ТС (при скорости воздушного
потока 1 м/c), с, не более: …………………………………………2,5 (
t
50
); 3,0 (
t
63
); 8,0 (
t
90
)
Габаритные размеры ТС (длина
´
ширина
´
глубина), мм, не более: ………….…37
´
7
´
8
Длина соединительных штырей ТС, мм:………………………………...……………11,4
Масса ТС, г, не более: ……………………………………………...……………………..2
Рабочие условия эксплуатации ТС:
- температура окружающей среды, °С: ……..…………………..от плюс 5 до плюс 75
- относительная влажность воздуха, % (при плюс 25 °С), не более: ……………….85
Средний срок службы ТС, лет, не менее: ……………………………...……………….10
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации
ТС (в правом верхнем углу) типографским способом.
лист № 3
всего листов 4
Комплектность средства измерений
Термопреобразователь– 1 шт.;
Руководство по эксплуатации (на русском языке) – 1 экз.
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из
платины, меди и никеля. Методика поверки» в жидкостных термостатах, при этом ТС
изолируют от попадания жидкости.
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной
погрешности ±0,031 °С в диапазоне температур от минус 50 до плюс 300 °С;
- термостат жидкостной прецизионный переливного типа модели ТПП-1.1 с
диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью
поддержания заданной температуры ±(0,004…0,01) °С.
Примечания: при поверке допускается применение других средств измерений и
вспомогательногооборудования,удовлетворяющихпоточностиитехническим
характеристикам требованиям ГОСТ 8.461-2009.
Сведения о методиках (методах) измерений приведены в соответствующем разделе
Руководства по эксплуатации на термопреобразователи.
Нормативные документы, устанавливающие требования к термопреобразователям
сопротивления модели STT1-PT100
ГОСТ 8.558-93ГСИ. Государственная поверочная схема для средств измерений
температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные
элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Общие технические требования и методы испытаний.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и
никеля. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществлениепроизводственногоконтролязасоблюдениемустановленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта; выполнение работ по оценке
соответствия промышленной продукции и продукции других видов, а также иных
объектов установленным законодательством Российской Федерации обязательным
требованиям.
Изготовитель
фирма «AREVA NP GmbH», Германия
91052, Эрланген, Германия
Заявитель
ОАО «ВНИИАЭС»
Адрес: 109507, Москва, ул. Ферганская, 25
Тел./факс: (499) 796 91 43/ (495) 376 83 33
лист № 4
всего листов 4
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г.Москва
Аттестат аккредитации № 30004-08 от 27.06.2008г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru
, адрес в Интернет: www.vniims.ru
Заместитель
Руководителя Федерального
агентства потехническому
регулированию и метрологииВ.Н. Крутиков
М.п.«_____» ____________ 2011 г.
