ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи с унифицированным выходным сигналом модели
PT100/2528
Назначение средства измерений
Термопреобразователисунифицированнымвыходнымсигналоммодели
PT100/2528 (далее по тексту – термопреобразователи) предназначены для измерения тем-
пературы газообразных сред, не агрессивных к материалу защитной гильзы термопреоб-
разователей, на участке «воздуходувка» доменной печи № 7, находящейся на ОАО «Но-
волипецкий металлургический комбинат», г.Липецк.
Описание средства измерений
Принцип работы термопреобразователей основан на явлении изменения электриче-
ского сопротивления металлов при изменении их температуры. Величина изменения элек-
трического сопротивления определяется типом материала чувствительного элемента (да-
лее по тексту – ЧЭ) и величиной изменения температуры. Изменение электрического со-
противления материала ЧЭ преобразуется нормирующим измерительным преобразовате-
лем (далее по тексту – ИП) в изменение выходного сигнала постоянного тока в диапазоне 4-
20 мА. Температурная зависимость выходного сигнала – линейная.
Термопреобразователи состоят из измерительной вставки с одиночным платиновым
ЧЭ, имеющим номинальную статическую характеристику преобразования (НСХ) типа
«Pt100» по МЭК 60751 / ГОСТ 6651-2009, и измерительного преобразователя, подклю-
ченного к выводным проводам ЧЭ. Измерительная вставка конструктивно выполнена в
защитной арматуре из нержавеющей стали с резьбовым способом монтажа, с присоеди-
ненной алюминиевой клеммной головкой покрытой эпоксидной краской. ИП термопреоб-
разователей или находятся внутри головки, или расположены вне её. Схема соединения
внутренних проводов термопреобразователей с ЧЭ: 3-х проводная.
На объекте измерений термопреобразователи применяются вместе с защитной гиль-
зой конической формы, предохраняющей термопреобразователь от воздействия высоких
давлений и скоростей воздушного потока.

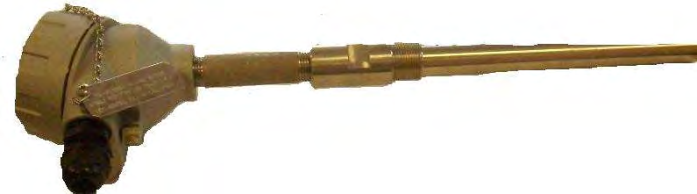

Фото общего вида термопреобразователей
Метрологические и технические характеристики
Рабочий диапазон измеряемых температур,
°
С:
- от 0 до плюс 100 (для термопреобразователей с заводскими номерами: trial,
47004, 47005, 47006, 47007, 47010, 47111, 47112, 47131, 47132, 47141, 47142, 47151, 47152,
47153,47154,47156);
- от 0 до плюс 300 (для термопреобразователей с заводскими номерами: 47011,
47155,48110);
-от0доплюс400(длятермопреобразователясзаводскимномером47012).
лист № 2
всего листов 3
Пределы допускаемых отклонений сопротивления от НСХ ЧЭ
термопреобразователей по МЭК 60751 (ГОСТ 6651-2009) в температурном
эквиваленте,
°
С: ……………….±(0,15 + 0,002|t|), где |t| - значение измеряемой температуры
ПределыдопускаемойосновнойприведеннойпогрешностиИП,%:…………………
±
0,2
Пределы допускаемой дополнительной погрешности ИП от влияния температуры
окружающей среды в диапазоне от минус 40 до плюс 85 °С (от плюс 25 °С),
% (от диапазона)/10 °С: …………………………………………………………………….
±
0,1
Пределы допускаемой суммарной погрешности термопреобразователя и ИП (
D
, °С)
вычисляются по формуле:
D = ±
(
D
ИП
)
2
+
(
D
ТС
)
2
,
где:
D
ИП
- погрешность ИП (включающая, при необходимости и дополнительную
погрешность), °С;
D
ТС
- отклонение от НСХ (в температурном эквиваленте) ЧЭ термопреобра-
зователя, °С.
Напряжение питания, В: ………………………………………………………от 10 до 42
Электрическое сопротивление изоляции при температуре (25
±
10)
°
С и относительной
влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее ……………….………....1000
Диаметр монтажной части измерительной вставки, мм: …………….…………………6
Длина монтажной части термопреобразователей, мм: ……………………от 295 до 545
Длина погружаемой части защитной гильзы, мм: ………………………….от 50 до 300
Рабочие условия эксплуатации термопреобразователей:
- температура окружающей среды, °С: ……...………от минус 40 до плюс 85;
- относительная влажность окружающего воздуха, %..............................до 100
Срок службы, лет, не менее: ………………………………………….……....................10
По защищенности от воздействия окружающей среды термопреобразователи явля-
ются пыле-, водозащищенными, и соответствуют коду IP68 по ГОСТ 14254-96.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем уг-
лу) методом штемпелевания, а также на шильдик, прикрепленный к клеммной головке
термопреобразователя.
Комплектность средства измерений
Термопреобразователь (серия и исполнение по заказу) – 21 шт.
Паспорт (на русском языке) – 21 экз.
Защитная гильза – 21 шт.
Поверка
осуществляется по МИ 2672-2005 «Датчики температуры с унифицированным выходным
сигналом. Методика поверки с помощью калибраторов температуры серии ATC-R испол-
нения «В» фирмы AMETEK Denmark A/S, Дания».
Основные средства поверки:
- калибратор температуры модели АТС-156B (со сменными металлическими бло-
ками сравнения 150 х
Æ
30): диапазон (-27 … +155) °С; погрешность установления задан-
ной температуры по внутреннему термометру:
±
0,19 °С; погрешность канала измерений
температуры со штатным ТС:
±
0,04 °С; нестабильность поддержания температуры
±
0,02 °С; диапазон измерений постоянного тока (0 … 24) мА, погрешность канала изме-
рений постоянного тока:
±
(0,01% от показания + 0,0036 мА) мА; выходное напряжение
(24
±
10 %) В;
- калибратор температуры модели АТС-650B (со сменными металлическими бло-
ками сравнения 160 х
Æ
30): диапазон (+30 … +650) °С; погрешность установления задан-
лист № 3
всего листов 3
ной температуры по внутреннему термометру:
±
0,39 °С; погрешность канала измерений
температуры со штатным ТС:
±
0,11 °С; нестабильность поддержания температуры
±
0,02 °С; диапазон измерений постоянного тока (0 … 24) мА, погрешность канала изме-
рений постоянного тока:
±
(0,01% от показания + 0,0036 мА) мА; выходное напряжение
(24
±
10 %) В;
- мегомметр Ф4101 с диапазоном измерений 0,005 – 500 МОм, напряжение 100 В.
Сведения и методиках (методах) измерений приведены в соответствующем разделе
паспорта на термопреобразователи.
Нормативные документы, устанавливающие требования к термопреобразователям с
унифицированным выходным сигналом модели PT100/2528
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений темпера-
туры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Об-
щие технические условия.
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие
технические требования
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элемен-
ты термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
МИ 2672-2005 «Датчики температуры с унифицированным выходным сигналом. Методи-ка
поверки с помощью калибраторов температуры серии ATC-R исполнения «В» фирмы
AMETEK Denmark A/S, Дания».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений:
Осуществление производственного контроля за соблюдением установленных законода-
тельством Российской Федерации требований промышленной безопасности к эксплуата-
ции опасного производственного объекта; выполнение работ по оценке соответствия про-
мышленной продукции и продукции других видов, а также иных объектов установленным
законодательством Российской Федерации обязательным требованиям.
Изготовитель
Фирма TECNOMATIC S.p.A. (Италия)
Адрес: Via Delle Industrie 36-26100 CREMONA
Тел./факс: +39 (0) 372-21574 / 372-28318.
Заявитель
ЗАО «СЖС Восток Лимитед»
Адрес: 119330, г. Москва, ул. Мосфильмовская, д.17/25
Тел: (495)775-44-55
Испытательный центр:
ГЦИ «РОСИСПЫТАНИЯ»
Аттестат аккредитации № 30123-10 от 01.02.2010 г.
Адрес: 119361, г. Москва, ул.Озерная, д.46
Тел: (495) 781-48-99
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииВ.Н. Крутиков
