Спектрометры рентгенофлуоресцентные Epsilon 3 и Epsilon 3XL, ГРСИ 47144-11
Номер госреестра:
47144-11
Наименование СИ:
Спектрометры рентгенофлуоресцентные
Обозначение типа:
Epsilon 3 и Epsilon 3XL
Производитель:
Фирма "PANalytical B.V.", Нидерланды
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43093
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры рентгенофлуоресцентные моделей Epsilon 3 и Epsilon 3XL
Назначение средства измерений
Спектрометры рентгенофлуоресцентные моделей Epsilon 3 и Epsilon 3XL предназначены
для измерения содержания элементов, входящих в состав твердых и жидких веществ, порошков,
пленок и материалов.
Описание
средства
измерений
Принцип действия спектрометров основан на регистрации интенсивности вторичного
рентгеновскогоизлученияобразца,возбуждаемогоизлучениемрентгеновскойтрубки.
Спектрометры рентгенофлуоресцентные моделей Epsilon 3 и Epsilon 3XL представляют собой
настольные многоцелевые автоматизированные лабораторныеприборы, обеспечивающую
измерение, обработку и регистрацию выходной информации. Принцип действия спектрометра
основан на регистрации интенсивности вторичного рентгеновского излучения образца,
возбуждаемого излучением рентгеновской трубки.
Спектрометр состоит из источника рентгеновского излучения, устройства для установки
исследуемых образцов (с возможностью вращения),приемника вторичного излучения и
электронных блоков.
В качестве источника рентгеновского излученияиспользуется рентгеновская трубкас
набором первичных фильтров (максимальное напряжение 50 кВ для спектрометра Epsilon 3XL и
30кВ для спектрометра Epsilon 3 , максимальный анодный ток 3мА, максимальная мощность 15
В
×
A, материалы анода – родий, серебро или молибден), а в качестве приемника вторичного
излучения используется дрейфовый кремниевый детектор высокого разрешения.
Для определения легких элементов (от фтора до хлора) спектрометры снабжены системой
гелиевой продувки камеры для образцов. Управление процессом измерения осуществляется от
внутреннего контроллера и внешнего компьютера с помощью программы Epsilon 3. Прибор
оснащен автоматическим сменщиком образцов, обеспечивающим автоматическую подачу 10 проб.
Модели отличаются друг от друга диапазоном определяемых элементов и размером (по
высоте) отделения для пробы.
Внешний вид спектрометра рентенофлуоресцентного модели Epsilon 3XL приведен на ри-
сунке 1.

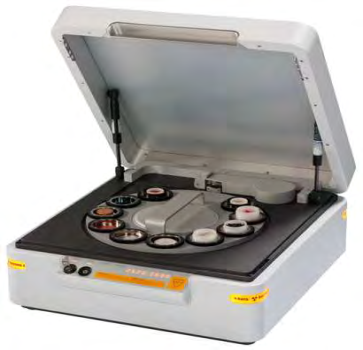

Рис.1 Спектрометр рентенофлуоресцентный модели Epsilon 3XL
Лист № 2
Всего листов 4
Программное обеспечение
Идентификаци-
онное наимено-
вание программ-
ного обеспечения
f520cad63c
Программное обеспечение предназначено для управления работой спектрометра и процессом из-
мерений, а также для хранения и обработки полученных данных.
Номер версииЦифровой идентифика- Алгоритм вычис-
Наименование(идентификаци-тор программного обес- ления цифрового
программного онный номер) печения (контрольнаяидентификатора
обеспеченияпрограммногосумма метрологическипрограммного
обеспечения значимой части ПО) обеспечения
Epsilon 3Epsilon3.exe1.0 (build 2.30.0.0)
a1eb2474124aaad7c8cdfd
MD5
Структура ПО включает в себя блоки, отвечающие за управление прибором, получение и
хранение данных и блоки, отвечающие за интерфейс пользователя и вывод информации.
Идентификация программного обеспечения, проводимая при каждом включении, реализова-
на на основе идентификатора - файла FCL, который осуществляет проверку на наличие несанк-
ционированных изменений установленных программных модулей. Контрольная сумма рассчиты-
вается с использованием алгоритма MD5.
Защита программного обеспечения от непреднамеренных действий обеспечивается функ-
циями резервного копирования. Погрешность программного обеспечения входит в суммарную по-
грешность спектрометра. Уровень защиты ПО относится к категории С. Идентификатор метроло-
гически значимой части ПО указан в первой цифре номера версии.
Метрологические и технические характеристики
Фильтры на рентгеновской трубке
от 15 до 28
Epsilon 3Epsilon 3 XL
от Na(11)K
a
до U(92)L
a
от F(9)K
a
до U(92)L
a
145145
Наименование характеристики
Диапазон определяемых элементов
Энергетическое разрешение (приведенное к К-
alpha линии Mn (5,9 КэВ), эВ, при скорости
счета 1000 имп/с, не более
Чувствительность по контрольному элементу
(скорость счета, имп/с), не менее:
S
(1)
3 5003 500
0,70,7
Относительное СКО выходного сигнала (на ли-
нии контрольного элемента), %, не более:
S
(1)
Максимальная скорость счета, имп/с
0,7 0,7
7000 7000
Целлюлоза, Алюминий Целлюлоза, Алюминий
1, Алюминий 2 Титан, 1, Алюминий 2 Титан,
Серебро Серебро
от 27 до 51,5от 27 до 51,5
49 100
250 250
8 8
510
´
530
´
231 510
´
530
´
270
40,5 42,5
Размеры исследуемого образца, мм:
-диаметр
- высота, не более
Потребляемая мощность, В
×
А, не более
Средний срок службы, лет
Габаритные размеры (Д
´
Ш
´
В), мм, не более
Масса, кг, не более
Условия эксплуатации:
-диапазон температуры окружающеговоздуха,
о
С
- диапазон относительной влажности окру-
жающего воздуха, % при t=25
o
С
- диапазон атмосферного давления, кПа
от 20 до 80
от 84 до 106,7
(1)
С использованием стандартного образца массовой доли серы в нефти нефтепродуктах ГСО 9436-2009 (индекс об-
разца СРФМ-М/5).
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации мето-
дом компьютерной графики и на левую стенку корпуса спектрометра в виде наклейки.
Комплектность средства измерений
- спектрометр;
- руководство по эксплуатации;
- методика поверки МП-242-1156 -2011.
Поверка
осуществляется по документу «Спектрометры рентгенофлуоресцентные моделей Epsilon 3 и
Epsilon 3XL фирмы "PANalytical B.V.", Нидерланды. Методика поверки» МП-242-1156 -2011, ут-
вержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 25.04.2011 г.
Основные средства поверки: Стандартный образец массовой доли серы в нефтепродуктах
ГСО 9436-2009 (индекс СРФМ – М/5).
Сведения о методиках (методах) измерений
1.«Спектрометры рентгенофлуоресцентные моделей Epsilon 3 и Epsilon 3XL фирмы "PANa-
lytical B.V.", Нидерланды. Руководство по эксплуатации», 2010 г.
2.ASTM D 4294-98 "Стандартный метод определения серы в нефтепродуктах методом рент-
генофлуоресцентной энергодисперсионной спектроскопии", разрешенный к применению
в качестве метода испытаний нефтепродуктов на соответствие ГОСТ Р 51858-2002
«Нефть. Общие технические условия».
3.ASTM D 4294-2003 "Стандартный метод определения серы в нефтепродуктах методом
рентгенофлуоресцентной энергодисперсионной спектроскопии”, разрешенный к примене-
нию в качестве метода испытаний автомобильных топлив на соответствие ГОСТ Р 52368-
2005 (ЕН 590:2004) «Топливо дизельное ЕВРО. Технические условия».
4.ASTM D 4294-2008 "Стандартный метод определения серы в нефтепродуктах методом
рентгенофлуоресцентной энергодисперсионной спектроскопии”.
5.ГОСТ Р 51795-2001 Цементы. Методы определения содержания минеральных добавок.
Нормативные и технические документы, устанавливающие требования к спектрометрам
рентгенофлуресцентным моделей Epsilon 3 и Epsilon 3XL.
Техническая документация фирмы "PANalytical B.V.", Нидерланды.
Рекомендации по областям применения в сфере государственного регулирования обеспече-
ния единства измерений
при выполнении работ по обеспечению безопасных условий и охране труда и при оценке
соответствия продукции обязательным требованиям, установленным законодательством россий-
ской Федерации.
Изготовитель
Фирма "PANalytical B.V.", Нидерланды.
Адрес: Lelyweg 1, 7602 EА Almelo, The Netherlands.
Тел.: 31 546 534 444. Факс: 31 546 534 598, эл.почта: info@panalitical.com
Заявитель
ООО "Аналитические Экс-Рэй Системы",
официальный агент фирмыPANalytical B.V. в России и странах СНГ.
Адрес: 119 048, Москва, ул.Усачёва дом 33, строение 1.
Тел./факс: 7 495 933 52 14 / 02 84, эл.почта: axrs.russia@g23.relcom.ru
Лист № 4
Всего листов 4
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег.№ 30001-10.
Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01. Факс: (812) 713-01-14, эл.почта: info@vniim.ru
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н.Крутиков
«___»_________2011
