Источники питания постоянного тока B&K PRECISION серии 91XX, ГРСИ 47108-11
Номер госреестра:
47108-11
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
B&K PRECISION серии 91XX
Производитель:
Компания "B&K Precision Corporation", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.07.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 43068
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока B&K PRECISION серии 91XX моделей
9110, 9120А, 9121А, 9122А, 9123А, 9124, 9130, 9150, 9151, 9152, 9153
Назначение средства измерений
Источники питания постоянного тока B&K PRECISION серии 91XX моделей 9110,
9120А, 9121А, 9122А, 9123А, 9124, 9130, 9150, 9151, 9152, 9153 (далее - источники питания)
предназначены для воспроизведения напряжения и силы постоянного тока.
Описание средства измерений
Конструктивно источник питания выполнен в металлическом корпусе, индикация вы-
ходных параметров осуществляется по жидкокристаллическим дисплеям, на передней панели
расположены кнопки переключения режимов работы и клеммы для подключения нагрузки.
Принцип действия источников питания основан на сравнении параметров выходного
сигнала с опорным сигналом и подачей сигнала рассогласования на регулирующий элемент.
Источники питания обладают возможностями: работы в режиме стабилизации напря-
жения и в режиме стабилизации тока; плавной настройки выходного напряжения и тока; вос-
произведения напряжения и силы постоянного тока по трем каналам для моделей 9130.

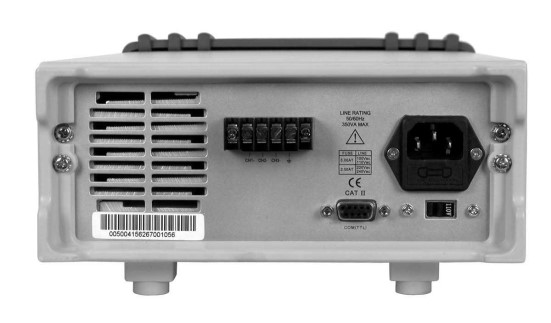

Внешний вид источников питания, а также схемы пломбировки от несанкциониро-
ванного доступа приведены: для модели 9110 на рисунке 1; для моделей 9120А, 9121А,
9122А, 9123А, 9124 на рисунке 2; для моделей 9130 на рисунке 3; для моделей 9150, 9151,
9152, 9153 на рисунке 4.
На лицевой панели приборов название «B&K PRECISION» стилизовано в «B+K
PRECISION».

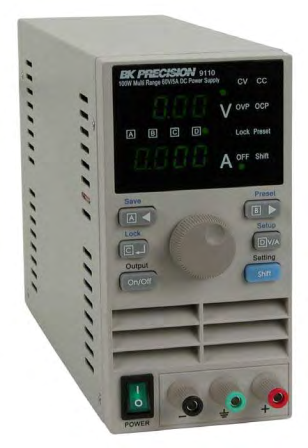

Рисунок 1

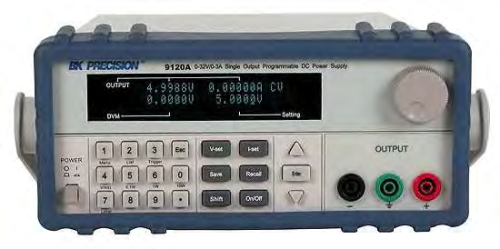

Рисунок 2
*
*
Лист № 2
Всего листов 5

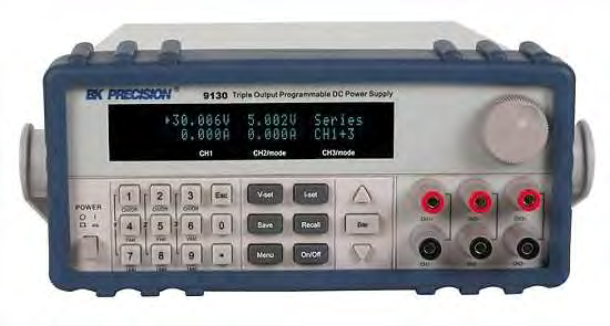

Рисунок 3
Примечание * - места пломбировки от несанкционированного доступа
Метрологические и технические характеристики
Метрологические и технические характеристики источников питания приведены в
таблицах 1 – 4.
*
*

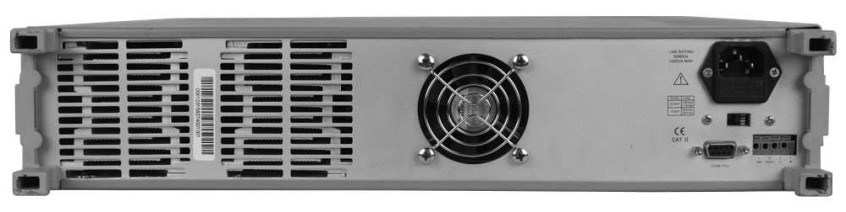

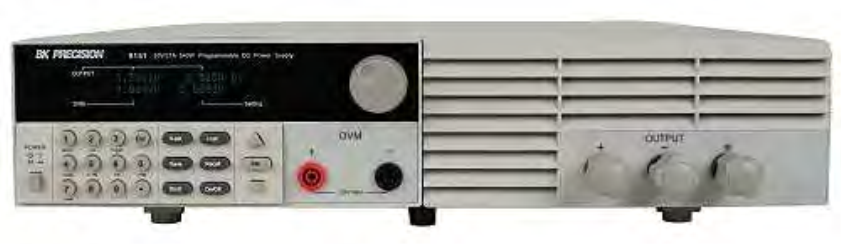

Рисунок 4
Лист № 3
Всего листов 5
Модель
Пульсации
выходного
напряже-
ния, мВ, не
более
± (0,0001TU + 1 мВ)
± (0,0001TU + 1 мВ)
± (0,0001TU + 3 мВ)
3
4
± (0,0002TU + 1 мВ)
Таблица 1
Диапазон уста- Пределы допускае-
новки выходно- мой погрешности ус-
го напряжения, тановки выходного
Внапряжения, %
Пределы допускаемой по-
грешности установки выход-
ного напряжения, вызванной
изменением напряжения пи-
тающей сети в пределах от
198 до 242 В
± (0,0001TU + 3 мВ)
± (0,0003TU + 3 мВ)
± (0,0001TU + 2 мВ)
2
4
3
5
4
5
от 0,001 до 5
9110от 0,01 до 60± (0,0005TU + 10 мВ)
9120А от 0,0005 до 32
9121Аот 0,0005 до 20
9122А от 0,0005 до 60 ± (0,0003TU + 6 мВ)
9123А от 0,0005 до 30 ± (0,0003TU + 3 мВ)
9124 от 0,002 до 72 ± (0,0003TU + 6 мВ)
от 0,001 до 30
9130
(1, 2 каналы)
± (0,0003TU + 10 мВ)
± (0,0002TU + 0,1 мВ)
9152от 0,001 до 30
(3 канал)
9150 от 0,0001 до 5,2 ± (0,0002TU + 2 мВ)
9151 от 0,001 до 20
± (0,0002TU + 6
м
В)
5
9153 от 0,001 до 60 ± (0,0002TU + 12 мВ)
Примечание: U – воспроизводимое напряжение.
Пределы допускае-
мой погрешности ус-
тановки силы выход-
ного тока, %
Пульсации
выходного
тока, мА, не
более
± (0,0005TI + 2 мА)
± (0,0005TI + 0,1 мА)
3
Таблица 2
Диапазон уста-
Модельновки силы вы-
ходного тока, А
± (0,002TI + 2 мА)
Пределы допускаемой по-
грешности установки си-
лы выходного тока, вы-
званной изменением на-
пряжения питающей сети
в пределах от 198 до 242 В
± (0,001TI + 2 мА)
5
9110от 0,001 до 5
9120А от 0,0001 до 3
9121А от 0,0001 до 5
9122А от 0,0001 до 2,5
9123А от 0,0001 до 5
9124от 0,0001 до 1,2
± (0,0005TI + 1,5 мА)
± (0,0005TI + 2,5 мА)
± (0,0005TI + 1 мА)
± (0,0005TI + 0,05 мА)
± (0,0005TI + 0,1 мА)
± (0,0005TI + 0,05 мА)
4
3
9130от 0,001 до 3± (0,001TI + 5 мА)± (0,001TI + 3 мА)-
9150от 0,001 до 60± (0,001TI + 30 мА)
± (0,001TI + 1 мА)15
9151от 0,001 до 27
± (0,0001TI + 1 мА)
5
3
9152 от 0,001 до 18
± (0,001TI + 15 мА)
9153 от 0,0001 до 9 ± (0,001TI + 10 мА)
Примечание: I – воспроизводимая сила тока.
Модель
Масса, кг, не более
354,6
´
214,5
´
88,2
Таблица 3
Габаритные размеры (длина х шири-
на х высота), мм, не более
282
´
88
´
175
9110
9120А, 9121А, 9124, 9130
9122А, 9123А
9150, 9151, 9152, 9153
458,9
´
429
´
88,2
2,65
9
9,6
29
Лист № 4
Всего листов 5
Значение
от 198 до 242
Таблица 4
Наименование характеристики
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха при температуре 20
°
С, %
от 15 до 25
до 75
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель источника питания графическим
способом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки включает:
- источник питания постоянного тока B&K PRECISION серии 91XX моделей 9110,
9120А, 9121А, 9122А, 9123А, 9124, 9130, 9150, 9151, 9152, 9153 (по заказу) – 1 шт.;
- руководство по эксплуатации – 1 шт.;
- методика поверки – 1 шт.
Поверка
осуществляется по документу «Инструкция. Источники питания постоянного тока B&K
PRECISION серии 91XX моделей 9110, 9120А, 9121А, 9122А, 9123А, 9124, 9130, 9150, 9151,
9152, 9153 компании «B&K Precision Corp.», США. Методика поверки», утвержденному ру-
ководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 25.04.2011 года.
Основные средства поверки:
- вольтметр - калибратор постоянного напряжения В2-43 (Регистрационный номер
30362-05), диапазон измерений от 1 нВ до 1000 В, пределы допускаемой погрешности изме-
рений ± 0,001 %;
- мультиметр В7-64/1 (Регистрационный номер 16688-97), диапазон измерений от
1 мкВ до 1000 В, пределы допускаемой погрешности измерений ± 0,005 %;
- катушка электрического сопротивления Р310 (Регистрационный номер 1162-58), но-
минальное значение электрического сопротивления 0,001 Ом, кл.т. 0,02, I
max
= 55 А;
- милливольтметр В3-48А (Регистрационный номер 4534-74), диапазон измерений от
0,3 мВ до 300 В, пределы допускаемой погрешности ± 2,5 %;
- мегаомметр М4100/3 (Регистрационный номер 3424-73), диапазон измерений от 1 до
10
8
Ом, кл.т. 1,0.
Сведения о методиках (методах) измерений
Источники питания постоянного тока B&K PRECISION серии 91XX моделей 9110,
9120А, 9121А, 9122А, 9123А, 9124, 9130, 9150, 9151, 9152, 9153. Руководство по эксплуата-
ции.
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного тока B&K PRECISION серии 91XX моделей 9110, 9120А, 9121А,
9122А, 9123А, 9124, 9130, 9150, 9151, 9152, 9153
Техническая документация компании «B&K Precision Corp.», США.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Феде-
рации обязательным требованиям, осуществление мероприятий государственного контроля
(надзора), в том числе электро-радиоизмерения при проведении работ по разработке, произ-
водству и эксплуатации радиотехнических устройств.
Лист № 5
Всего листов 5
Изготовитель
Компания «B&K Precision Corp.», США.
22820 Savi Ranch Parkway
Yorba Linda, CA 92887.
Заявитель
Общество с ограниченной ответственностью «Лайнтест» (ООО Лайнтест»)
Юридический адрес: 109428, г. Москва, ул. Стахановская, д. 6
Почтовый адрес: 109387, г. Москва, ул. Краснодонская, д. 16А
Тел.: (495) 660-52-99, 956-55-05
Факс: (495) 350-25-39
e-mail: info@linetest.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
учреждение «32 Государственный научно-исследовательский испытательный институт Мини-
стерства обороны Российской Федерации»
(ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»)
141006, Московская область, г. Мытищи, ул. Комарова, 13
Тел.: (495) 583 99 23
Факс: (495) 583-99-48
Аттестат аккредитации № 30018-10 от 04.06.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н. Крутиков
М.п.«____» _______________2011 г.
